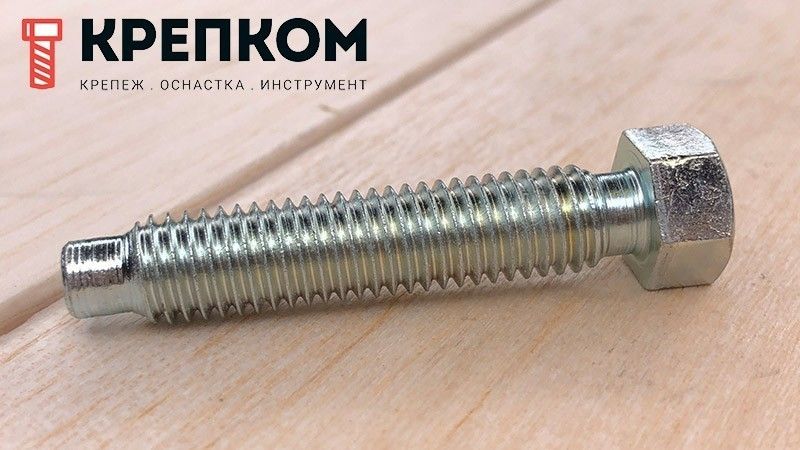

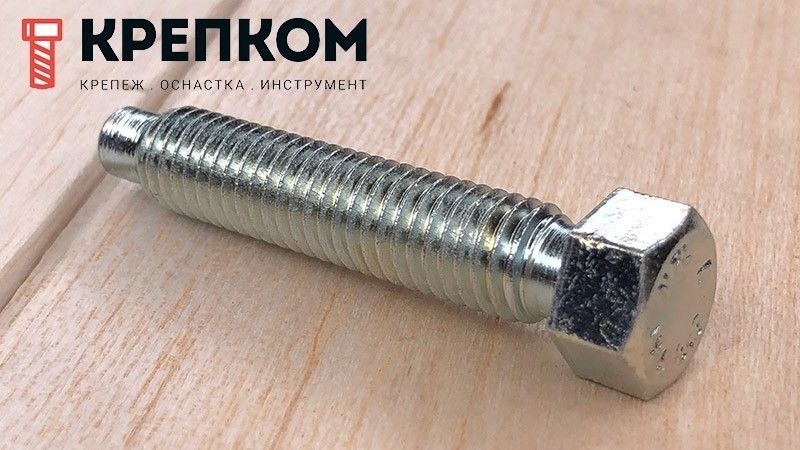

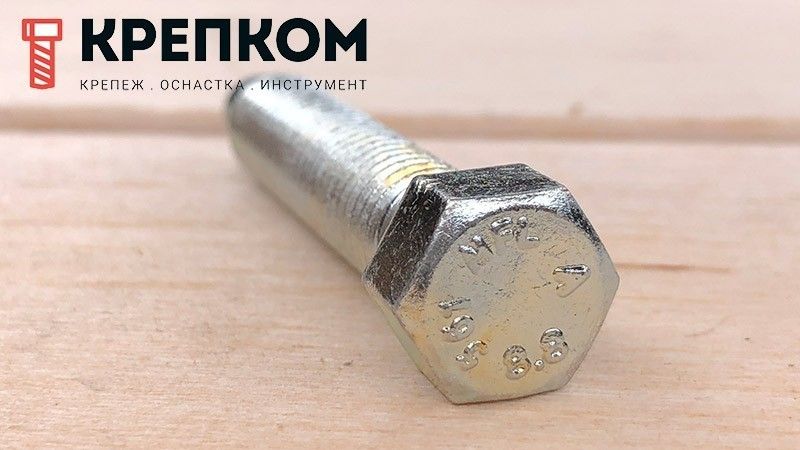

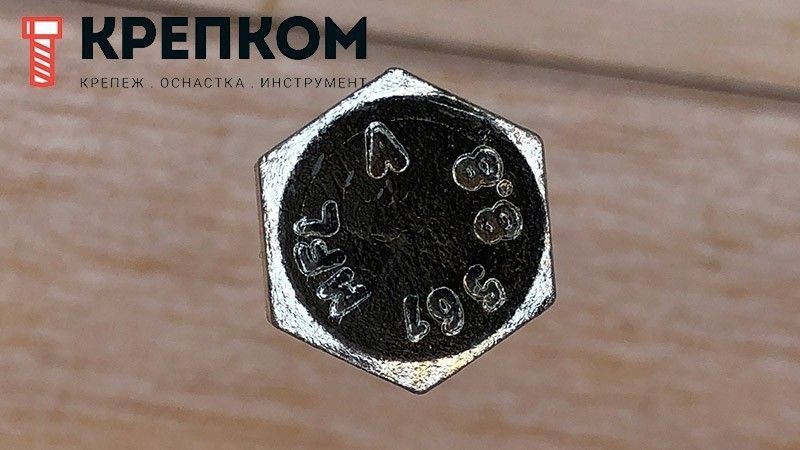

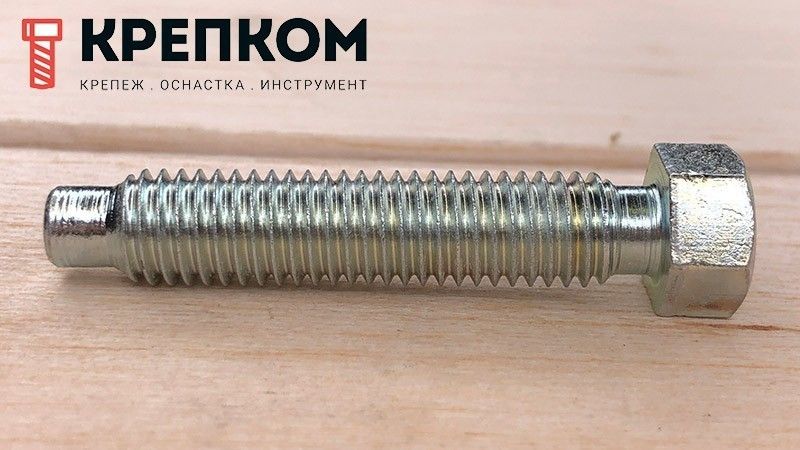

Болт установочный DIN 561 с шестигранной уменьшенной головкой и цапфой, класс прочности 8.8 (форма A и B) оцинкованная сталь

Код товара: WN00102840

Сталь оцинкованная (гальваническое цинкование)

8 фото

142 позиции

Ваш консультант Владимир

7 (931) 348-45-86

Для фиксации между собой деталей и узлов в строительстве и машиностроении.
Два варианта исполнения: форма A – с проточкой, форма В – со сбегом.
Резьба полная метрическая, поле допуска 6g.
Цилиндрическая цапфа повышает жесткость и надежность соединения.
Шестигранная головка с уменьшенными размерами «под ключ».
Закаленная углеродистая сталь с цинковым покрытием.
Механические свойства соответствуют классу прочности 8.8.
Номинальный размер: М6 – М56
Длина стержня: 12 – 300 мм.

Подробнее

Полезные материалы и статьи

Описание стандарта DIN 561

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр (мм) Длина (мм) Шаг резьбы (мм) Особенности

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр (мм) Длина (мм) Шаг резьбы (мм) Особенности

Наличие

Цена

Фасовка

Количество

Болт установочный М6х12 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102841

Форма A

Диаметр (мм) 6

Длина (мм) 12

Шаг резьбы (мм) 1

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма A

190

руб.

1 шт

Болт установочный М6х12 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00102843

Форма B

Диаметр (мм) 6

Длина (мм) 12

Шаг резьбы (мм) 1

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма B

руб.

1 шт

Болт установочный М6х16 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102982

Форма A

Диаметр (мм) 6

Длина (мм) 16

Шаг резьбы (мм) 1

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма A

руб.

1 шт

Болт установочный М6х16 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103055

Форма B

Диаметр (мм) 6

Длина (мм) 16

Шаг резьбы (мм) 1

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма B

руб.

1 шт

Болт установочный М6х20 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102983

Форма A

Диаметр (мм) 6

Длина (мм) 20

Шаг резьбы (мм) 1

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма A

руб.

1 шт

Болт установочный М6х20 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103056

Форма B

Диаметр (мм) 6

Длина (мм) 20

Шаг резьбы (мм) 1

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма B

руб.

1 шт

Болт установочный М6х25 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102984

Форма A

Диаметр (мм) 6

Длина (мм) 25

Шаг резьбы (мм) 1

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма A

руб.

1 шт

Болт установочный М6х25 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103057

Форма B

Диаметр (мм) 6

Длина (мм) 25

Шаг резьбы (мм) 1

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма B

руб.

1 шт

Болт установочный М6х30 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102985

Форма A

Диаметр (мм) 6

Длина (мм) 30

Шаг резьбы (мм) 1

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма A

руб.

1 шт

Болт установочный М6х30 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103058

Форма B

Диаметр (мм) 6

Длина (мм) 30

Шаг резьбы (мм) 1

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

Особенности

Форма B

115

руб.

1 шт

Болт установочный М8х16 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102986

1,25

Форма A

Диаметр (мм) 8

Длина (мм) 16

Шаг резьбы (мм) 1,25

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма A

руб.

1 шт

Болт установочный М8х16 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103059

1,25

Форма B

Диаметр (мм) 8

Длина (мм) 16

Шаг резьбы (мм) 1,25

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма B

руб.

1 шт

Болт установочный М8х20 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102987

1,25

Форма A

Диаметр (мм) 8

Длина (мм) 20

Шаг резьбы (мм) 1,25

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма A

руб.

1 шт

Болт установочный М8х20 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103060

1,25

Форма B

Диаметр (мм) 8

Длина (мм) 20

Шаг резьбы (мм) 1,25

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма B

руб.

1 шт

Болт установочный М8х25 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102988

1,25

Форма A

Диаметр (мм) 8

Длина (мм) 25

Шаг резьбы (мм) 1,25

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма A

руб.

1 шт

Болт установочный М8х25 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103061

1,25

Форма B

Диаметр (мм) 8

Длина (мм) 25

Шаг резьбы (мм) 1,25

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма B

109

руб.

1 шт

Болт установочный М8х30 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102989

1,25

Форма A

Диаметр (мм) 8

Длина (мм) 30

Шаг резьбы (мм) 1,25

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма A

руб.

1 шт

Болт установочный М8х30 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103062

1,25

Форма B

Диаметр (мм) 8

Длина (мм) 30

Шаг резьбы (мм) 1,25

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма B

руб.

1 шт

Болт установочный М8х35 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102990

1,25

Форма A

Диаметр (мм) 8

Длина (мм) 35

Шаг резьбы (мм) 1,25

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма A

108

руб.

1 шт

Болт установочный М8х35 DIN 561 форма B, класс прочности 8.8, оцинкованная сталь

WN00103063

1,25

Форма B

Диаметр (мм) 8

Длина (мм) 35

Шаг резьбы (мм) 1,25

Особенности Форма B

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма B

руб.

1 шт

Болт установочный М8х40 DIN 561 форма A, класс прочности 8.8, оцинкованная сталь

WN00102991

1,25

Форма A

Диаметр (мм) 8

Длина (мм) 40

Шаг резьбы (мм) 1,25

Особенности Форма A

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

Особенности

Форма A

111

руб.

1 шт

Показать все

1 - 21 из 142 размеров

Болт установочный с уменьшенной шестигранной головкой и цапфой, оцинкованный DIN 561 – высокопрочный крепеж для соединения и удержания компонентов, предотвращения их смещения и сдвига друг относительно друга. Он имеет метрическую резьбу диаметром от М6 до М56. Длина измеряется от головы и может составлять от 12 до 300 мм. Производится в высоком классе точности – А, характеризуется отличной удерживающей способностью в условиях сильной вибрации и динамических нагрузок. Цинковое покрытие защищает метиз от агрессивного влияния внешней рабочей среды.

Болт изготавливают в двух исполнениях:

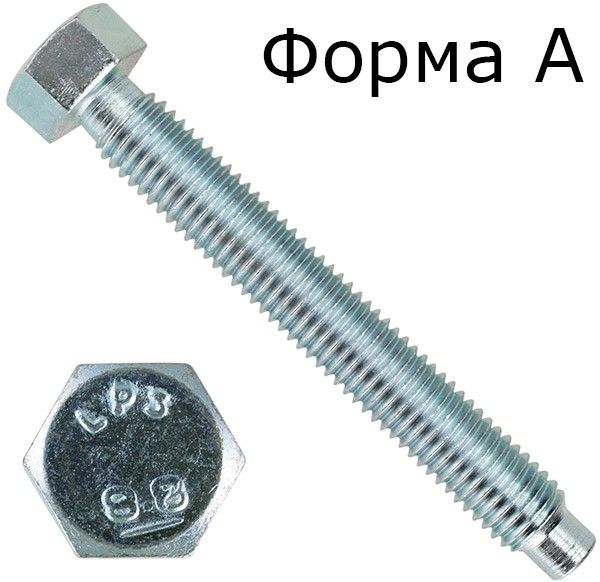

форма A (с проточным углублением под головкой)

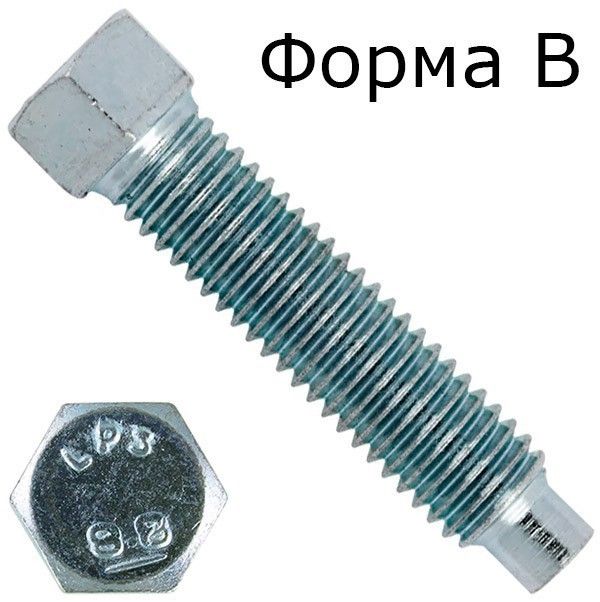

форма B (без проточки, со сбегом)

Механические свойства

Болт с цапфой класса прочности 8.8 изготовлен из углеродистой стали, закален и оцинкован гальваническим способом. Нагрузка на разрыв – 800 Н/мм², предел текучести – 640 Н/мм², твердость не менее 220 HV по Виккерсу. Данные характеристики гарантируют долговечность высоконагруженного соединения, устойчивость резьбы на истирание и срыв. Стопорный винт отлично работает на срез, растяжение, сжатие и обеспечивает высокий крутящий момент.

Назначение

Высокопрочный установочный винт DIN 561 с цилиндрическим концом применяется для установки одной детали относительно другой в надлежащем положении. Высокая сила удержания обеспечивается как высокоточным резьбовым сочленением, так и цапфой, которая входит в углубление, подготовленное в нижележащей детали. Шестигранная головка позволяет завинчивать крепеж вручную и использовать гаечный ключ для тугой затяжки, к тому же благодаря небольшому размеру она не требует много места для установки.

Аналоги DIN 561:

ГОСТ 1481-84 – винты установочные с шестигранной головкой и цилиндрическим концом
DIN 564 – болты стопорные с коническим концом

Размеры

Болт установочный DIN 561 форма A и B - чертеж

Резьба	М6	М8	М10	М12	М16	М20	М24	М30	М36
Высота головки k	5	6	7	9	11	14	17	21	25
Размер под ключ S	8	10	13	16	18	24	30	36	46
Диаметр описанной окружности e	8,79	11,05	14,38	17,77	19,92	26,75	33,53	39,98	51,58
Сбег a (form B)	3	3,75	4,5	5,25	6	7,5	9	10,5	12
Длина цапфы z₂	3	4	5	6	8	10	12	15	18
Диаметр цапфы d_p	4	5,5	7	8,5	12	15	18	23	28

все размеры указаны в мм

Характеристики

DIN

561
ГОСТ

1481-84
Единицы измерения

шт
Форма головки

Шестигранная
Размер шага резьбы

Крупный (обычный)
Класс прочности

8.8
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Hexagon head screws with small hexagon and dog point, form a, form b
