Введение: цена одного ослабевшего болта
Сколько стоит час простоя вашего оборудования? Десять тысяч рублей? А если ослабевший болт привел к разрушению смежного узла — сотни тысяч? Вибрация — безжалостный и методичный враг, который 24/7 испытывает на прочность каждое резьбовое соединение.
Забудьте о самооткручивании как о досадной неизбежности. В современной инженерии это — решаемая задача. Проблема решается не покупкой «волшебной» гайки, а системным подходом, который начинается с правильной предварительной затяжки и заканчивается выбором адекватного метода стопорения. Это фундаментальное требование стандартов по классам прочности крепежа, таких как ISO 898-1 и DIN EN ISO 3506.
Сейчас мы разберем не только «что» использовать, но и «почему» и «как». Сравним методы в цифрах, покажем базовые расчеты и объясним, где проходят границы применимости каждого решения.
Почему ослабевает затяжка: физика процесса
В любом, даже идеально выполненном резьбовом соединении, есть микрозазоры. Под действием вибрации поверхности витков болта и гайки совершают поперечные микродвижения. Каждое такое смещение — это краткий момент падения силы трения, которая и удерживает все вместе. Тысячи таких моментов суммируются, и соединение теряет предварительную нагрузку (силу затяжки). Как только преднатяг падает ниже критической отметки, гайка начинает вращаться.
Ключевой вывод: самый дорогой стопор не спасет, если соединение было затянуто неправильно. Основа вибростойкости — достижение и поддержание расчетной силы преднатяга.
Карта решений: сравнительный анализ методов стопорения
Все существующие технологии можно разделить на три фундаментальные группы. Оценим их трезво: по эффективности, условиям работы и цене.
Тип 1: гайки

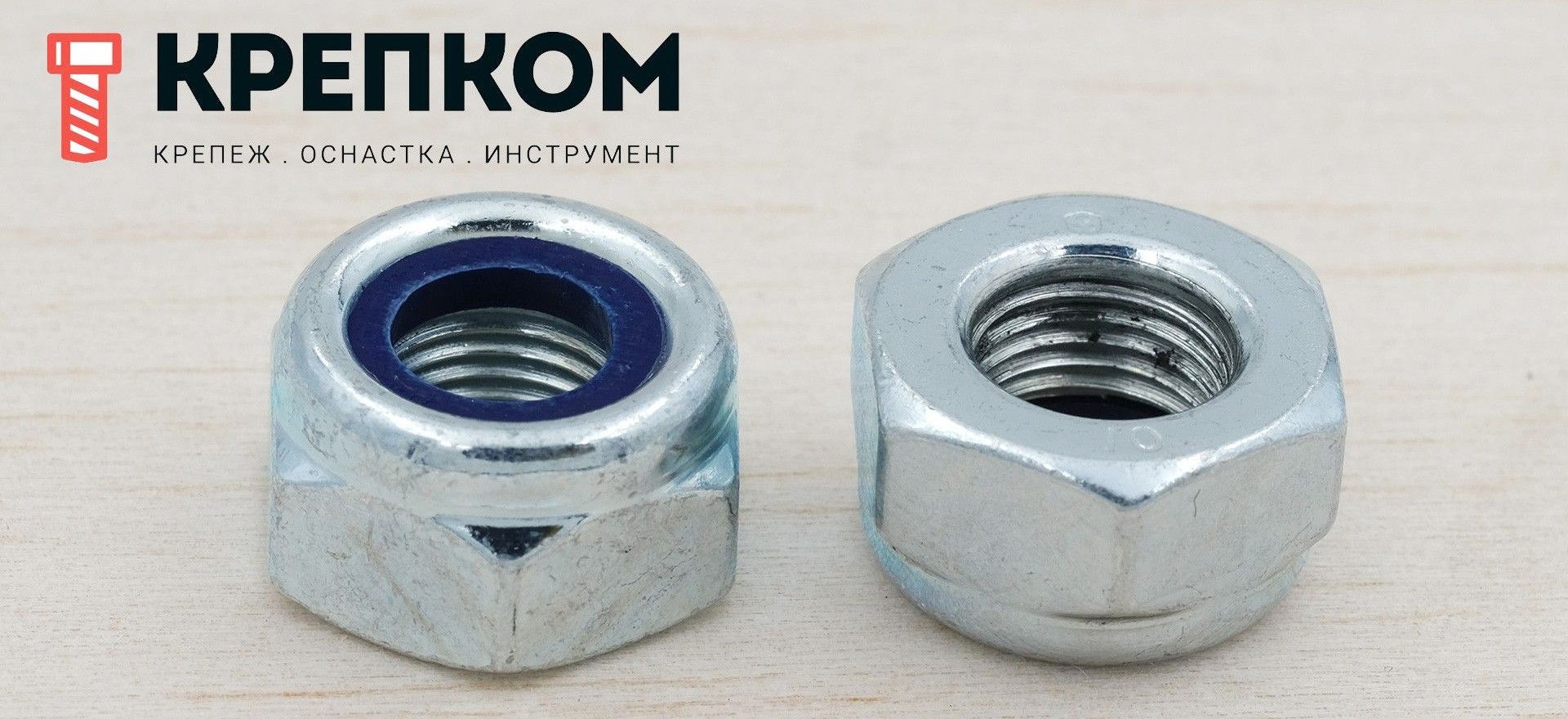

- Гайки с нейлоновым вкладышем (DIN 985, DIN 982): нейлоновое кольцо упруго деформируется резьбой, создавая постоянное радиальное давление на витки. Трение многократно возрастает. Критическое ограничение: стандартный нейлон теряет стопорящие свойства при температурах выше +100 °C. Для повторного использования требуется контроль натяга; рекомендуется замена после 1-2 циклов монтажа.
- Цельнометаллические самоконтрящиеся гайки (DIN 980): эффект достигается за счет упругой деформации самой гайки (например, обжатые верхние витки). Выдерживают высокие температуры. Это решение для узлов, где температура превышает +100 °C, и где нейлоновый вкладыш неприменим.

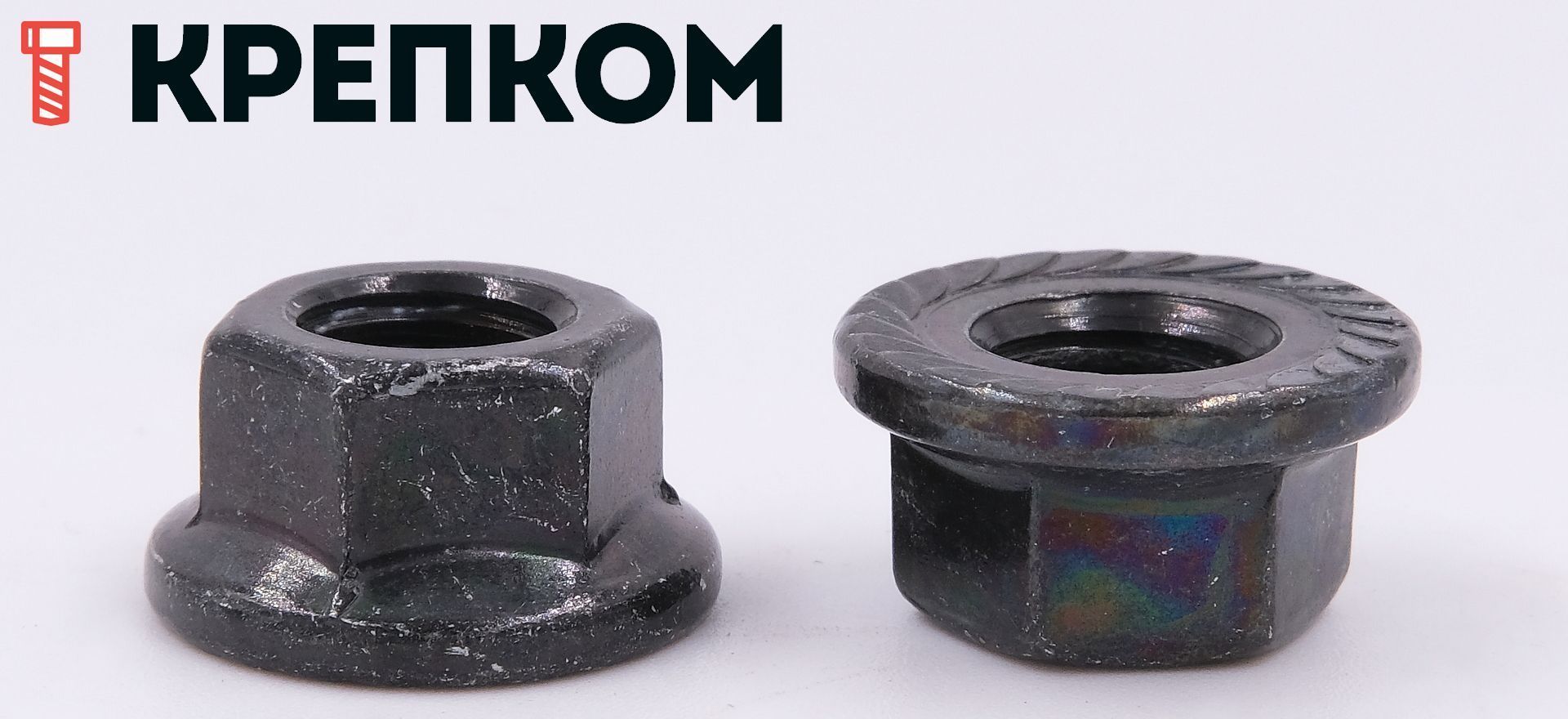

- Крепеж с зубчатым фланцем (DIN 6923): радиальные насечки под головкой болта или фланцем гайки буквально вгрызаются в опорную поверхность, создавая огромное сопротивление сдвигу.

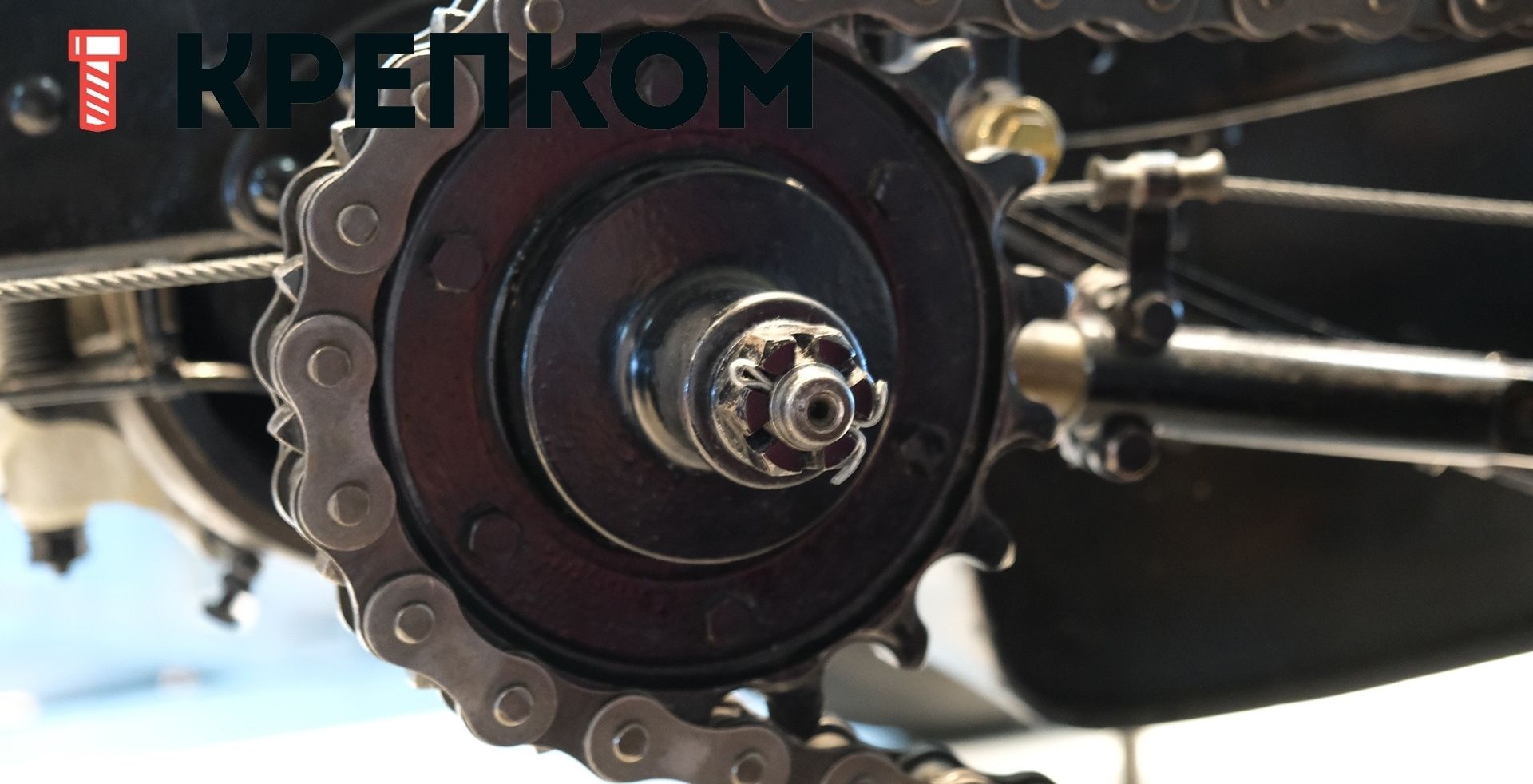

- Корончатые гайки со шплинтом (DIN 935): классическое решение для самых ответственных узлов (например, ступицы колес). В прорези гайки и сквозное отверстие в болте вставляется шплинт, который физически исключает вращение. Надежность абсолютная, но монтаж и демонтаж требуют времени.
Подробнее о специальных гайках читайте в нашем обзоре.
Тип 2: шайбы
- Пружинные шайбы (гровер, DIN 127): классика. Работают за счет упругости и врезания острой кромки. Внимание: несмотря на широкое распространение, современные испытания по стандарту ISO 16130 (тест Юнкера) показывают, что в условиях реальных динамических нагрузок эффективность гровера крайне низка. Он быстро теряет упругость («проседает»), а эффект врезания недостаточен для предотвращения самооткручивания. Применение в ответственных и динамически нагруженных узлах не рекомендуется.
- Тарельчатые пружинные шайбы (Бельвилля, DIN 2093): это не просто шайба, а мощная пружина конической формы. В отличие от гровера, она создает огромную и, что важнее, постоянную прижимную силу. Эффективно компенсирует ослабление затяжки из-за температурных расширений или усадки материалов, поддерживая преднатяг на стабильном уровне.

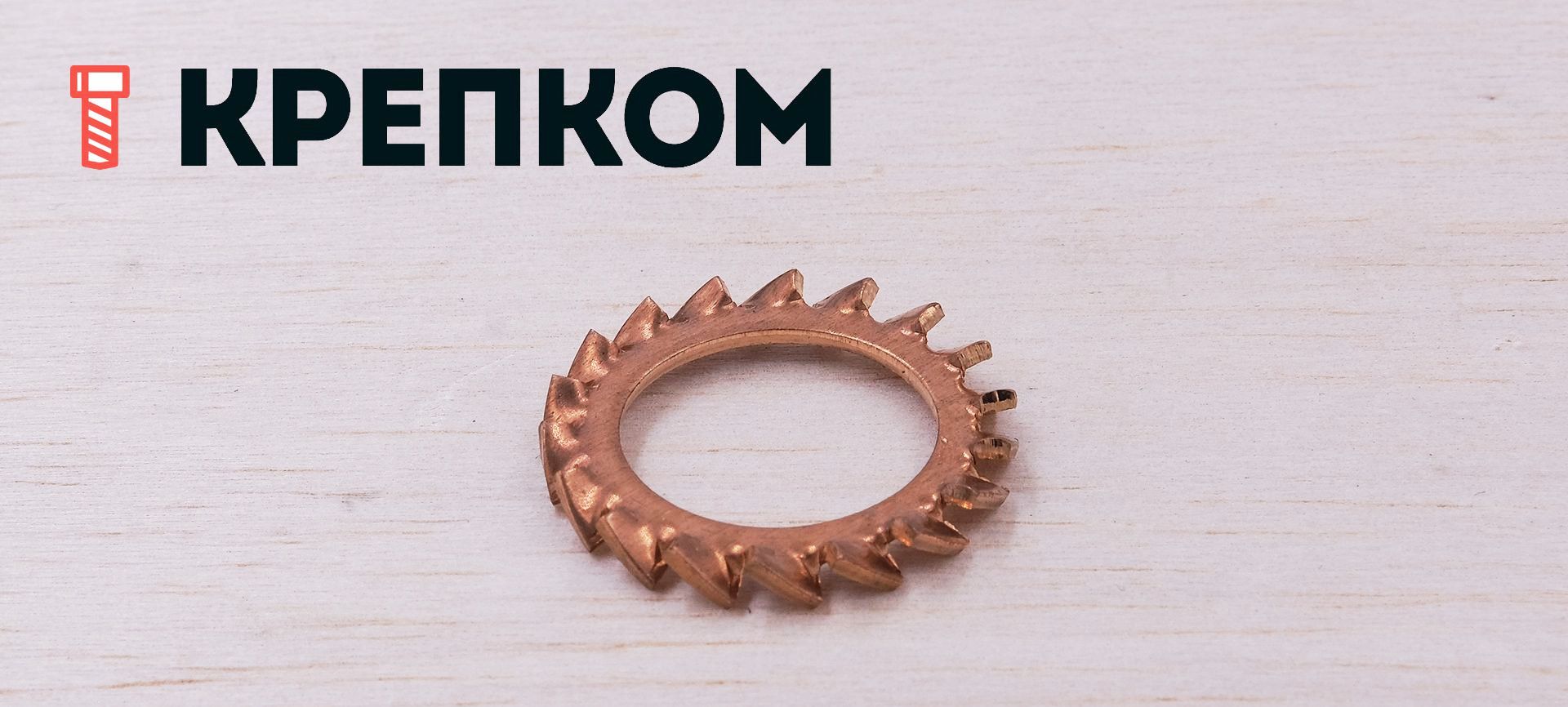

- Зубчатые и рифленые шайбы (DIN 6797, DIN 6798): зубья врезаются в обе поверхности (гайку и деталь), создавая жесткую сцепку. Демонтаж без повреждения поверхности почти невозможен.

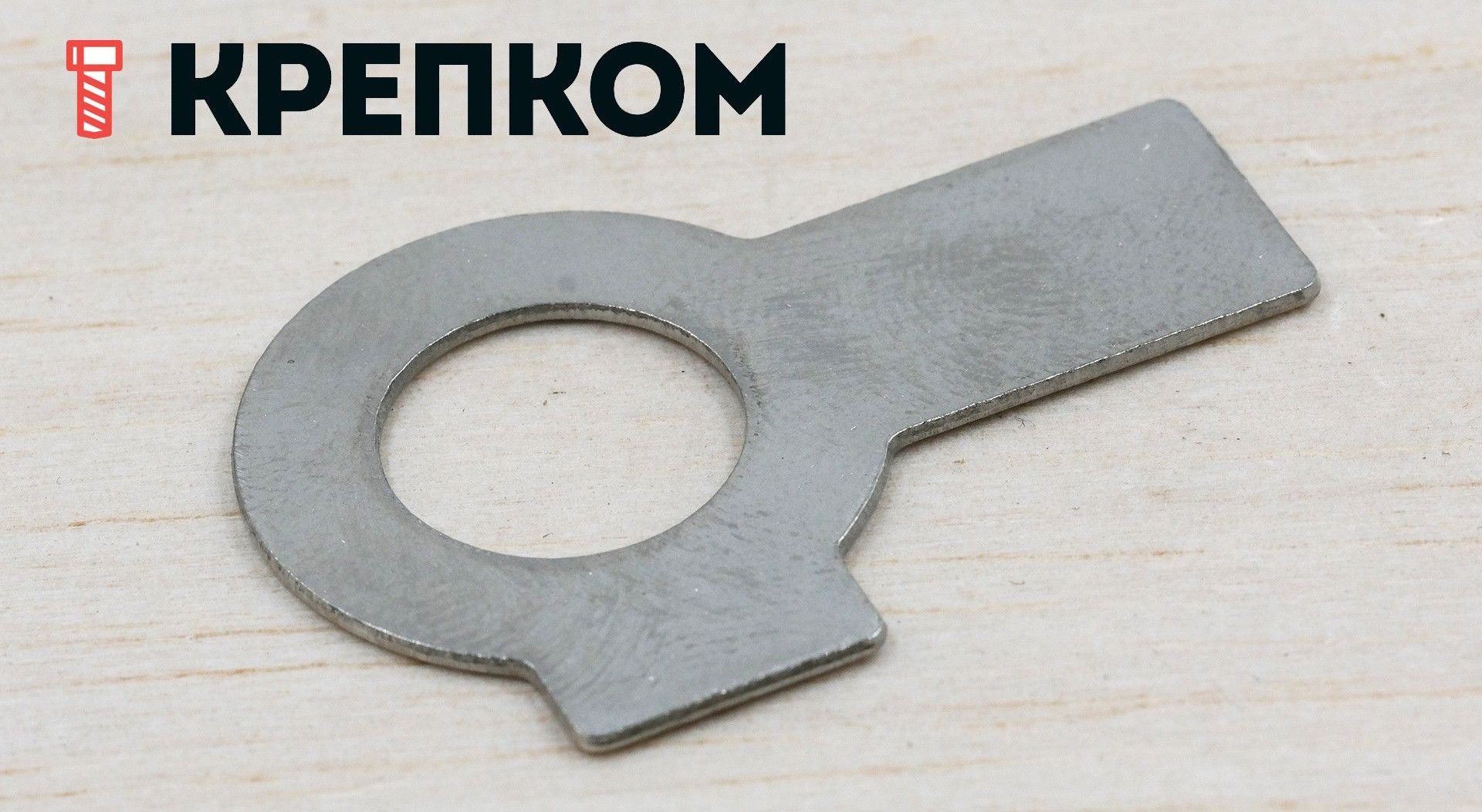

- Стопорные шайбы с лапками (DIN 463): принцип действия — прямая механическая фиксация. После затяжки гайки одна лапка шайбы загибается на грань гайки, а вторая — за край детали или в специальный паз. Это создает неразрывный барьер против вращения. Метод трудоемкий, но исключительно надежный, особенно в агрессивных средах, благодаря использованию нержавеющей стали.
- Парные клиновые стопорные шайбы (система Nord-Lock): вершина механической блокировки. Самооткручивание физически исключено. Важное ограничение: не рекомендуется применять на мягких материалах (алюминий, медь) без использования дополнительной опорной шайбы высокой твердости. Агрессивные насечки могут повредить опорную поверхность и нарушить распределение нагрузки.
Тип 3: химическая фиксация (монолитное соединение)

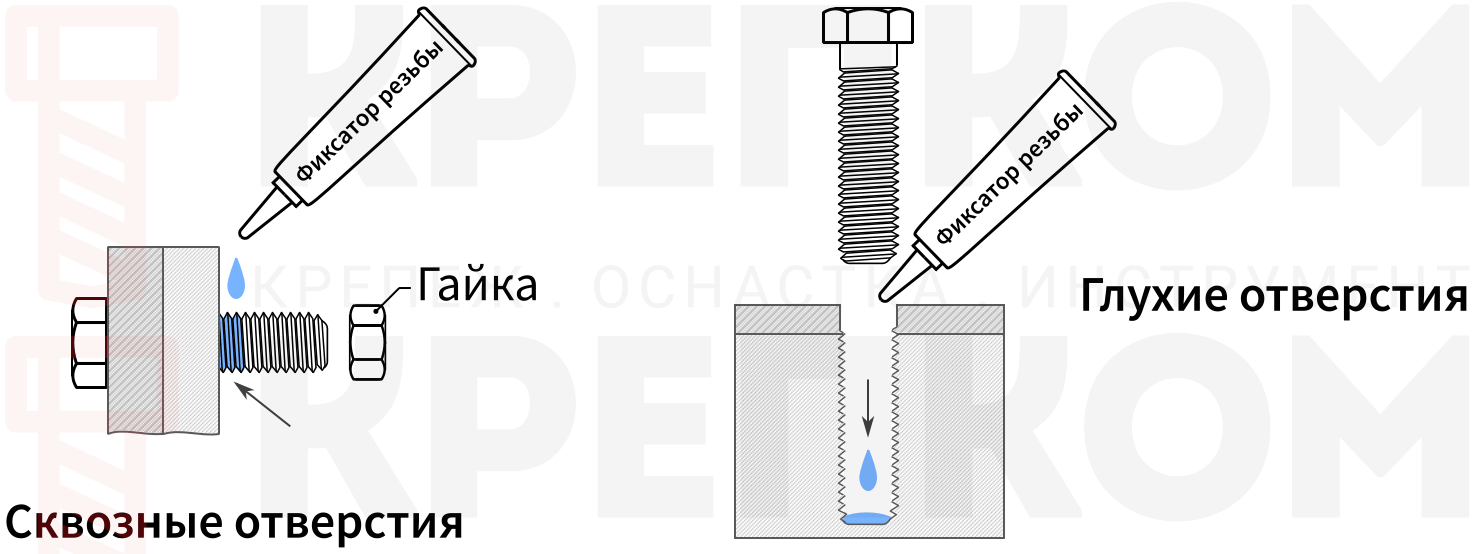

Анаэробные фиксаторы резьбы: жидкие полимеры, которые твердеют без доступа кислорода в металлическом зазоре. Они заполняют 100% пустот, склеивая витки и создавая монолит. Дополнительно герметизируют и защищают от коррозии. Делятся по прочности: синий (разъемный), красный (требует нагрева для демонтажа).
Сравнительная таблица методов стопорения.
| Метод | Эффективность (условно) | Темп. диапазон | Стоимость | Демонтаж |
| Нейлоновые гайки (DIN 985) | Средняя (×3–5) | –40…+100 °C | $ | ✅ (до 2-3 раз) |
| Цельнометаллические гайки | Средняя (×4–6) | –50…+200 °C |
|
✅ |
| Гровер (пружинная шайба) | Крайне низкая (×1–2) | –200…+200 °C | $ | ✅ |
| Шайбы Бельвилля (DIN 2093) | Высокая (×6-8) | –200…+500 °C |
|
✅ |
| Зубчатые шайбы | Высокая (×5–8) | –40…+150 °C | $ | ❌ (повреждение детали) |
| Шайба с лапками (DIN 463) | Абсолютная (×10+) | –200…+600 °C |
|
⚠️ (требует времени, одноразовая) |
| Корончатая гайка (DIN 935) | Абсолютная (×10+) | –200…+600 °C |
|
✅ (требует времени) |
| Nord-Lock (клиновые шайбы) | Максимальная (×10+) | –200…+500 °C | $ | ✅ |
| Анаэробные фиксаторы | Очень высокая (×8–12) | –55…+150 °C |
|
✅ / ⚠️ (с нагревом) |
руб.
руб.
руб.
руб.
руб.
руб.
Практикум: как оценить вибрацию и что выбрать — гайку за 5 рублей или систему за 500?
Теория ясна, но как ее применить к вашему станку или автомобилю? У вас нет виброметра, чтобы измерить нагрузки. Ответ лежит в оценке рисков. Задайте себе вопрос не «какой у меня уровень вибрации?», а «что произойдет, если этот болт открутится?».
Уровень 1. Низкая цена отказа: «Неприятно, но не критично»

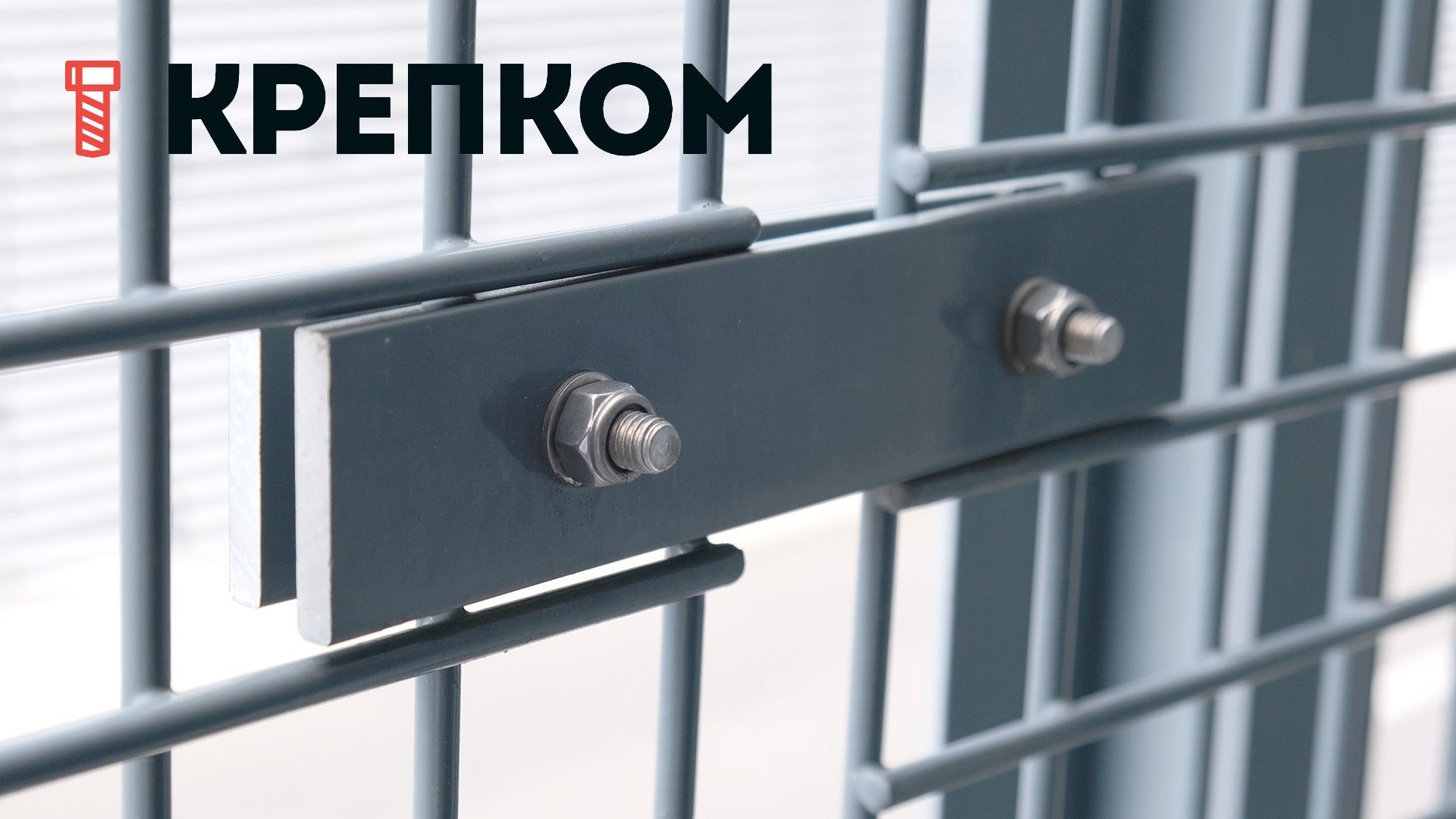

- Примеры: крепление обшивки, кронштейн неответственного оборудования, сборка садовой мебели, забор.
- Что будет, если открутится: появится дребезг, узел разболтается, но не приведет к немедленной поломке или опасной ситуации.
- Ваше решение: здесь экономия оправдана. Гайки с нейлоновой вставкой или пружинные шайбы (гроверы) отлично справятся с задачей. Их эффективности достаточно, чтобы противостоять бытовой вибрации.
Уровень 2. Средняя цена отказа: «Простой, ремонт, потеря времени»
- Примеры: крепление навесного оборудования на технике, корпусные детали станков, узлы, требующие периодического обслуживания (например, в автомобиле).
- Что будет, если открутится: оборудование остановится, потребуется ремонт, возможна поломка смежного элемента. Прямой угрозы жизни нет, но есть финансовые потери.
- Ваше решение: это зона компромисса между надежностью и ремонтопригодностью. Цельнометаллические самоконтрящиеся гайки, тарельчатые шайбы Бельвилля и синий (разъемный) анаэробный фиксатор — ваши главные инструменты. Они значительно надежнее базовых решений, но не создают проблем при демонтаже.
Уровень 3. Высокая и критическая цена отказа: «Опасно для жизни или ведет к разрушению»
- Примеры: крепление двигателя на раме, элементы подвески и рулевого управления, ступицы колес, фланцы трубопроводов под высоким давлением, фундаментные болты тяжелых станков.
- Что будет, если открутится: авария, разрушение дорогостоящего агрегата, прямая угроза здоровью и жизни персонала.
- Ваше решение: экономить здесь — преступление. Выбирайте решение с максимальной или абсолютной надежностью. Парные клиновые шайбы Nord-Lock, корончатые гайки со шплинтом или красный (неразъемный) анаэробный фиксатор — это ваш бескомпромиссный выбор. Стоимость крепежа в данном случае несоизмеримо мала по сравнению с ценой возможного отказа.
Главный принцип: выбор определяется не стоимостью крепежа, а стоимостью последствий.
Когда стандарта мало: гибридные методы и цифровой контроль
Для ответственных узлов стандартных решений бывает недостаточно. Здесь в игру вступают комбинированные подходы.
- Системы с контролируемым трением: для этого применяют болты с покрытиями, имеющими интегрированный смазочный компонент. Речь идет о цинкламельных покрытиях (типа Geomet, Dacromet) или покрытиях на основе ПТФЭ (Тефлона) и дисульфида молибдена (MoS₂). В паре с анаэробным фиксатором такая система обеспечивает и точное достижение преднатяга при сборке, и его надежное удержание при вибрации.
Важно: при использовании таких покрытий в контакте с разнородными металлами (например, алюминием) необходимо оценивать риск электрохимической коррозии согласно ISO 9227 и ISO 10683, чтобы избежать разрушения узла.
- Контроль процесса затяжки: профессиональная сборка — это отказ от «затяжки на глазок» в пользу точных методов, обеспечивающих заданный преднатяг.
- Контроль по моменту: базовый метод с использованием динамометрического ключа.
- Контроль по углу поворота: более точный. Болт затягивается до начального момента, а затем доворачивается на строго заданный угол. В особо ответственных узлах применяют статистический и цифровой контроль процесса, протоколируя параметры затяжки согласно DIN EN ISO 16047.
Подробнее о моментах затяжки метрических болтов, винтов и гаек читайте в нашем обзоре.
Практика инженера: ключ к надежности — правильная затяжка
Понимание основ расчета момента отличает профессионала. Усилие затяжки (Fp) связано с приложенным моментом (Mt) через формулу:
Fp = Mt / (K × d)
- Mt — момент на вашем динамометрическом ключе (Н·м).
- d — номинальный диаметр болта (м).

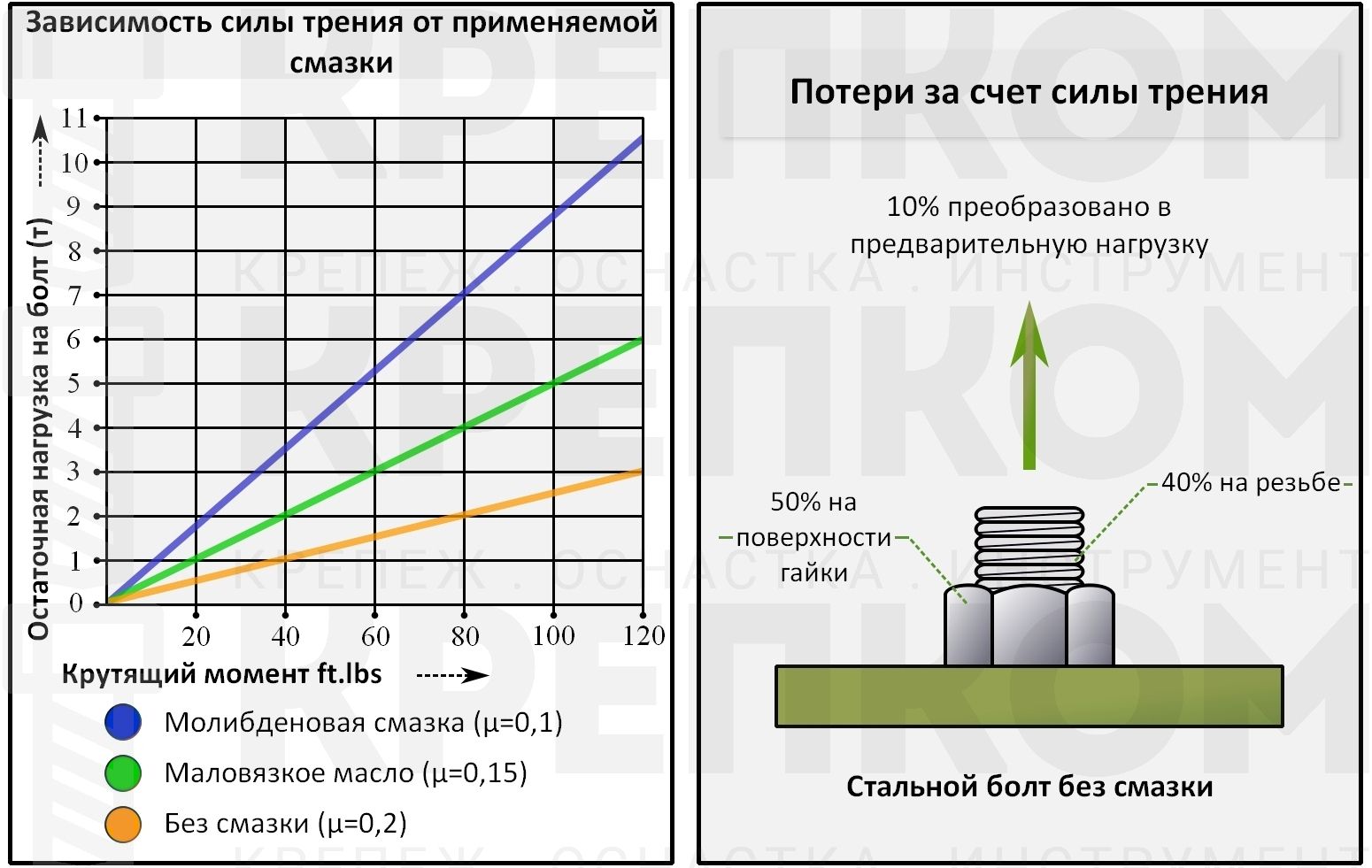

- K — коэффициент трения. Это самый важный и коварный параметр. Для сухой стали K ≈ 0.2. Но смазка или жидкий фиксатор могут снизить его до 0,12-0,15.
Что это значит на практике? Используя тот же момент затяжки на смазанной резьбе, вы создадите гораздо большее усилие преднатяга, рискуя сорвать резьбу или повредить деталь. Всегда сверяйтесь с технической документацией на крепеж и фиксаторы.
Заключение: два столпа надежности
Надежность резьбового соединения — это не свойство отдельной детали, а результат системы. Эта система всегда стоит на двух столпах:
- Адекватный метод стопорения, подобранный под конкретные нагрузки, температуры и требования к обслуживанию.
- Контролируемая сборка, которая гарантирует достижение расчетной силы предварительной затяжки.
Устранение одного слабого звена в этой системе дает предсказуемый и гарантированный результат.
От теории — к практике. В каталоге «Крепком» вы найдете все компоненты для построения надежной системы: от крепежа, соответствующего стандартам DIN/ISO, до профессиональных фиксаторов резьбы.
Если ваша задача требует нестандартного подхода или глубокого расчета, свяжитесь с нашим техническим специалистом для консультации (8 (800) 333‑21-68, или @krepcom_bot, или в онлайн-чате). Мы поможем применить эти знания на практике.
