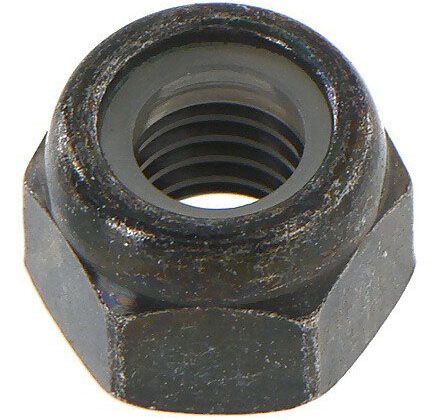

Гайка дюймовая UNC самоконтрящаяся с нейлоновой вставкой DIN 985, класс прочности 5, фосфатированная
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Предназначена для создания виброустойчивых резьбовых соединений в условиях динамических нагрузок и вибрации.
- Дюймовая стопорная гайка с неметаллическим вкладышем.
- Изготовлена в соответствии с американским стандартом ASME B18.16.6 (аналог DIN 985, ISO 10511).
- Класс прочности: 5, соответствует Grade N2 по SAE J995.
- Фосфатное покрытие — улучшает защиту от коррозии и снижает риск «закусывания» резьбы при затяжке.
- Кольцо из полиамида устойчиво к деформационным нагрузкам, износу, старению и растрескиванию.
- Совместимость с UNC-резьбой — идеальна для ремонта и обслуживания импортного оборудования, особенно американского производства.
- Температура эксплуатации: от -50 до +120°С.
руб.
руб.
руб.
руб.
руб.
Гайка самоконтрящаяся дюймовая фосфатированная DIN 985 – крепежный элемент шестигранной формы с нейлоновым кольцом и крупной резьбой UNC, широко используемый в промышленности для создания устойчивых к ослаблению болтовых и шпилечных соединений. Гайка изготовлена из углеродистой стали, имеет класс прочности 5 (предел прочности ≈ 520 МПа) и покрыта фосфатным слоем, обеспечивающим улучшенную адгезию смазок и дополнительную защиту от коррозии при эксплуатации в умеренных условиях. Вкладыш из нейлона устойчив к воздействию органических кислот, растворителей, масел, солей и высоких температур до 120°С. При демонтаже он возвращается к своей первоначальной форме, что дает возможность повторного использования крепежа, без потери функции блокировки. Резьба соответствует американскому стандарту UNC (Unified Coarse Thread), что обеспечивает совместимость с дюймовыми болтами и шпильками.
Где применяется?
Самостопорящаяся гайка UNC с нейлоновой вставкой широко востребована специалистами, занимающимися ремонтом и обслуживанием автомобилей, машин, механизмов, оборудования американского, европейского и другого зарубежного производства. Ее целесообразно использовать в конструкциях, испытывающих вибрационные и циклические нагрузки. Неметаллический вкладыш на резьбе обеспечивает плотное фрикционное прилегание и предохраняет от самопроизвольного откручивания. Упругие свойства нейлона 66 обеспечивают демпфирующий эффект при воздействии вибрации и ударов.
Пояснение. Диаметр американской резьбы обозначается в долях дюйма, а шаг в количество витков на дюйм. Для стопорных гаек меньше 1/4 дюйма, диаметр обозначен числом, например, #4.
Метрические аналоги DIN 985:
- ISO 10511 (М3 - М36), низкий тип
- DIN 982 (М5 - М24)
- ISO 10512 (М8х1 - М36х2), с мелкой резьбой
- DIN 6924 (М3 - М48)
- ISO 7040 (М3 - М36)
- ГОСТ Р 50273-92 (М3 - М36)
Размеры
| Диаметр | Размер под ключ F, дюйм | Расстояние между гранями C | Общая высота H | Высота L |
| 1/2" | 3/4" | 0,84" (21,3 мм) | 0,61" (15,5 мм) | 0,46" (11,7 мм) |
| 1/4" | 7/16" | 0,48" (12,2 мм) | 0,33" (8,8 мм) | 0,23" (5,8 мм) |
| 3/4" | 1 1/8" | 1,2" (30 мм) | 0,89" (22,6 мм) | 0,74" (18,8 мм) |
| 3/8" | 9/16" | 0,62" (15,7 мм) | 0,47" (11,9 мм) | 0,34" (8,6 мм) |
| 5/16" | 1/2" | 0,55" (14 мм) | 0,36" (9,1 мм) | 0,25" (6,4 мм) |
| 7/8" | 1 5/6" | 1,4" (35,6 мм) | 1" (25,4 мм) | 0,79" (20 мм) |
| 9/16" | 13/16" | 0,98" (24,9 мм) | 0,65" (16,5 мм) | 0,47" (12 мм) |
Характеристики
-
Тип гайкиСамоконтрящаяся / Дюймовая
-
DIN985
-
Единицы измеренияшт
-
Тип дюймовой резьбыUNC
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности5
-
МатериалФосфатированное
