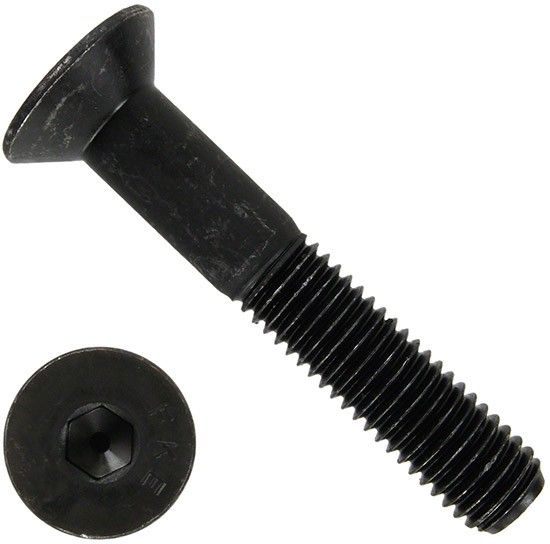

Дюймовый винт #10-24 х 3 1/2" с потайной головкой и неполной резьбой UNC DIN 7991 (ISO 10642) широко востребован в приборостроении, станкостроении и во всех отраслях машиностроения. Изготовлен из углеродистой стали класса прочности 10.9, grade 8.

Размеры:

Винт с потайной головкой и внутренним шестигранником DIN 7991 ISO 10642 - чертеж, схема

Резьба, d	#10 (4,83 мм)
Общая длина, l	3 1/2" (89 мм)
Длина резьбы, b	0,88" (22,4 мм)
Диаметр головки, dk	0,411"
Высота головки, k	0,127"
Размер под ключ, s	1/8"
Количество ниток на дюйм	24

Характеристики

Тип винта

Дюймовый
DIN

7991
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Тип дюймовой резьбы

UNC
Форма головки

Потайная
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

82
Класс прочности

10.9
Материал

Сталь
Название на упаковке (ориг. название)

Hexagon socket countersunk head screws din 7991 with UNC thread, gr 8

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
