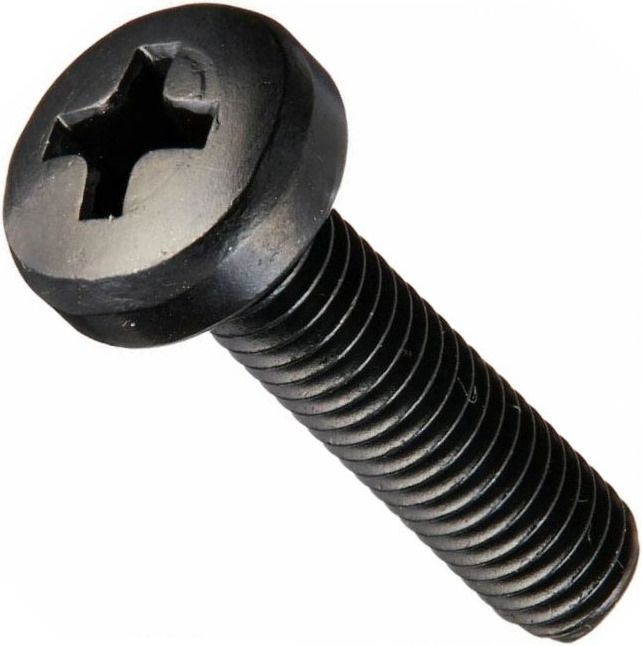

Винт с полукруглой головкой и шлицем PH 4х10 DIN 7985 (ISO 7045), пластик, черный

Код товара: WN00312578

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

15 / шт руб.

Выполнен в соответствии с ISO 14583 (DIN 7985).
Резьба метрическая полная, класс точности А, поле допуска 6g, шаг крупный (основной).
Крестообразный шлиц (тип PH).
Материал: полиамид.
Не намагничивается, обладает малым весом, эластичный.
Устойчив к коррозии воздействию щелочей, масел и эфиров.
Диаметр: М4.
Длина (измеряется от головки): 10 мм.

Подробнее

Полезные материалы и статьи

Стандарт DIN 7985 в PDF

Описание стандарта DIN 7985

Расшифровка маркировки винта

О товаре
Отзывы (0)

Крепеж М4х10 мм ISO 14583 (DIN 7985) представляет собой винт с полукруглой головкой и крестообразным углублением под ключ. Устанавливается путем ввинчивания в резьбовое отверстие, соответствующее длине и диаметру резьбы стержня, при сквозном монтаже может дополнительно фиксироваться гайкой. Под его шляпку подкладываются соответствующие шайбы – обычные плоские или стопорные. Данный вид крепежа выпускается в классе точности А. Крестообразный шлиц (PH) способствует максимально возможному совмещению осей крепежа, инструмента и посадочного отверстия.

Особенности

Обладает малым весом (значительно легче металла), не намагничивается (немагнитный) и выступает в роли диэлектрика (не проводит ток).
Благодаря упругости пластика, соединение меньше подвержено ослаблению при вибрациях (эффект самоконтрящейся пластичной деформации резьбы).
Класс точности А гарантирует идеальное совпадение размеров с метрическими отверстиями и ответными деталями.
Полное соответствие профилю головки DIN 7985 / ISO 7045 и форме шлица PH, что делает их взаимозаменяемыми со стандартными стальными винтами.
Полная метрическая резьба с крупным шагом и допуском 6g (стандарт для винтов общего назначения).

Материал и свойства

Полиамидный (пластиковый) винт используется для создания разъемного соединения в сфере, где важны немагнитные и непроводящие свойства. Устойчив к коррозии, воздействию реагентов, щелочей, масел и эфиров. Не намагничивается, обладает малым весом, эластичностью, экологичностью и прочностью.

Аналоги ISO 14583

DIN 7985 ISR
ГОСТ 17473-80
ISO 7045

Размеры

Винт с полукруглой головкой DIN 7985 - чертеж

Диаметр резьбы, d	М4
Длина, l	10 мм
Диаметр головки, dk	8 мм
Высота головки, k	3,1 мм
Высота v	2 мм
Размер a	1,4 мм
Угол rf	8
Размер шлица	2

Характеристики

Тип винта

Мебельный
DIN

7985
ГОСТ

17473-80
ISO

14583
Единицы измерения

шт
Шлиц

Phillips (PH)
Форма головки

Полукруглая
Размер шага резьбы

Крупный (обычный)
Артикул

7985 4 10 пол крест
Материал

Полиамид (PA6)
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
