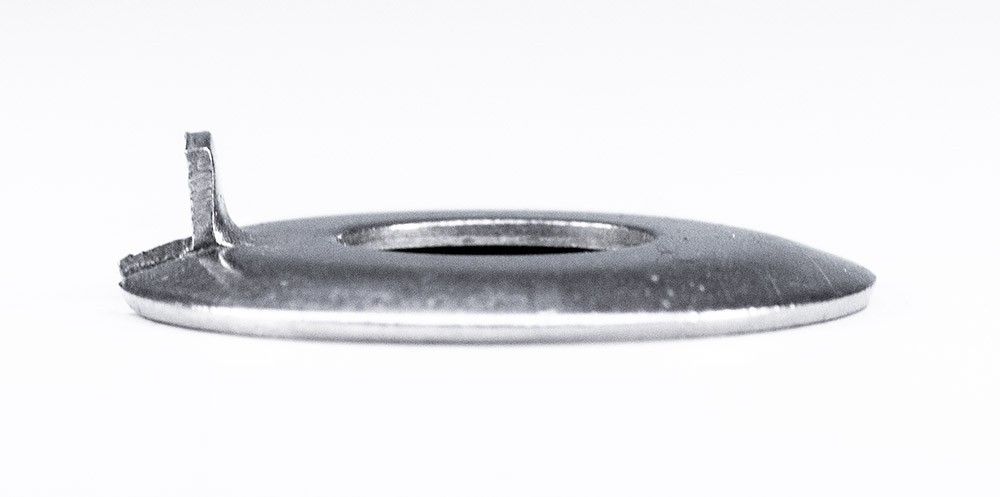

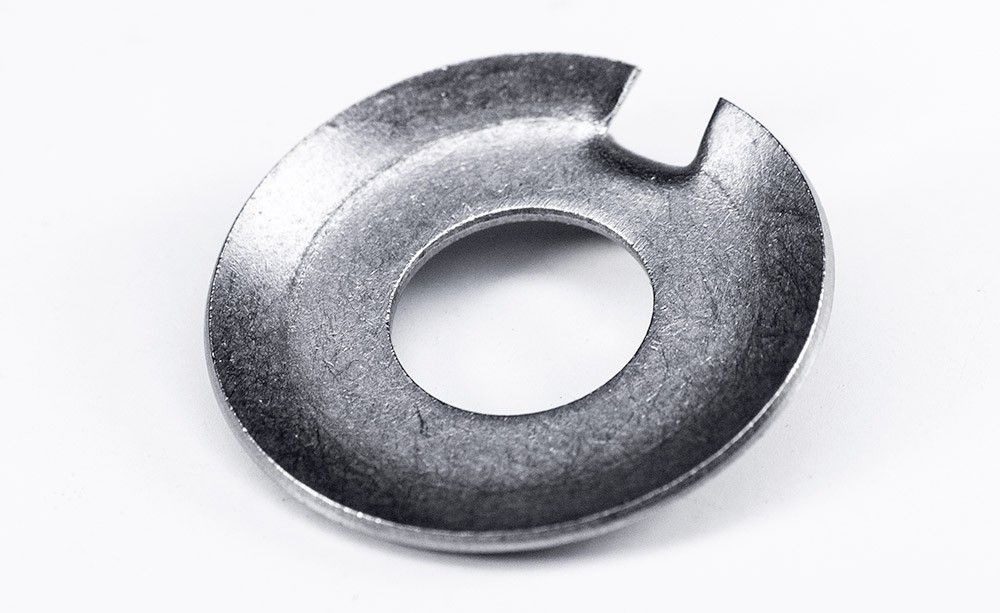

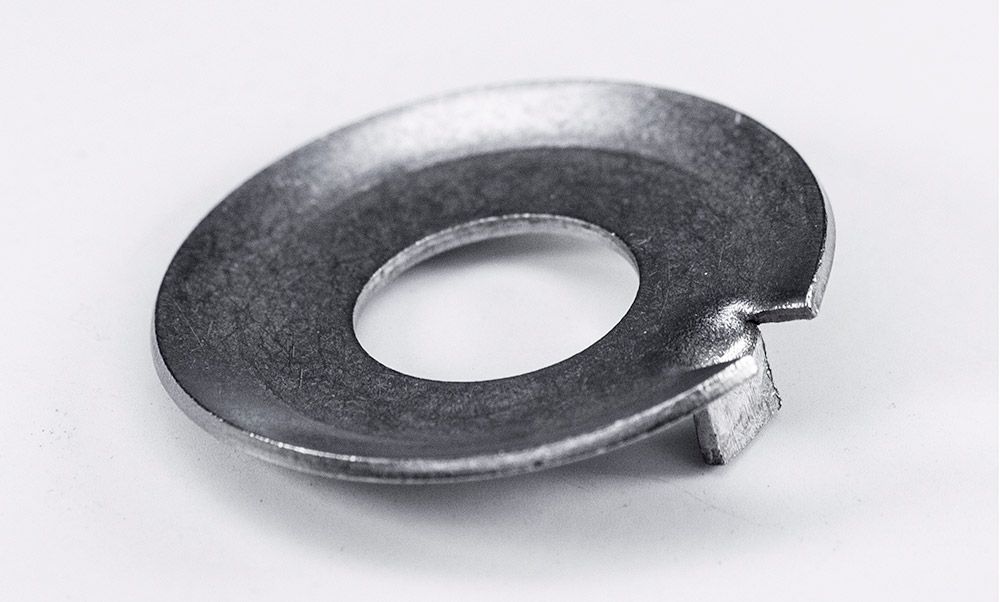

Шайба стопорная с наружным выступом DIN 432, нержавеющая сталь А2
Внешний вид товара может отличаться от представленного на изображении
- Для предотвращения ослабления резьбового соединения из-за вибрации, износа или изменений температуры.
- Подкладывается под шестигранные болты и гайки.
- Подходит для использования с шлицевыми гайками для валов.
- Стандарт: DIN 432, с внешним выступом (лапкой, усом).
- Выпуклая форма создает пружинный эффект при затяжке, что повышает надежность стопорения.
- Нержавеющая сталь А2 - высокая прочность, износостойкость, сопротивляемость коррозии при воздействии влаги.
- Диаметр отверстия под резьбу: от М4 до М64 мм.
- Наружный диаметр: от 14 до 125 мм.
М5
5,3
17
0,75
руб.
М6
6,4
19
0,75
руб.
М8
8,4
22
1
руб.
М10
10,5
26
1
руб.
М12
13
30
1,2
руб.
М14
15
33
1,2
М16
17
36
1,2
руб.
М20
21
42
1,6
руб.
М24
24
50
1,6
руб.
Шайба стопорная DIN 432 с внешней лапкой (нержавеющая) используется в различных областях машиностроения и станкостроения в узлах, испытывающих экстремальные температурные условия или сильные вибрации. Она доступна в различных размерах и может использоваться в сочетании с метрическим крепежом с резьбой от М4 до М64. Высокая коррозионная стойкость нержавеющей стали А2 обеспечивает долгий срок службы во влажных условиях.
Назначение
Благодаря своим конструктивным особенностям стопорная шайба с усиком является эффективным способом сохранения устойчивости резьбовых соединений, находящихся под воздействием вибрационных нагрузок, в течение длительного периода времени. Частично конусообразная форма придает ей пружинные свойства, поэтому она хорошо сохраняет усилие предварительного натяга и поглощает вибрации.
Применение
Шайба с наружным выступом (усиком) применяется с шестигранными болтами и гайками. После финальной затяжки ее отогнутый ус необходимо согнуть, прижав к боковой грани крепежа. Она также используется вместе с круглыми гайками с боковыми шлицами для фиксации соосных деталей на валах, в данном случае ее внешний зубец заводится в один из шлицев, обеспечивая жесткое сцепление деталей.
Размеры
| Под резьбу | Ø внутренний, d1 | Ø внешний, d2 | Ширина ушка, f | Размер, g | Высота, h (≈) | Толщина стали, s |
| М4 | 4,3 | 14 | 2,5 | 5,5 | 2 | 0,4 |
| M5 | 5,3 | 17 | 3,5 | 7 | 2,5 | 0,75 |
| M6 | 6,4 | 19 | 3,5 | 7,5 | 3 | 0,75 |
| M8 | 8,4 | 22 | 3,5 | 8,5 | 4 | 1 |
| M10 | 10,5 | 26 | 4,5 | 10 | 4 | 1 |
| M12 | 13 | 30 | 4,5 | 12 | 4,5 | 1,2 |
| M14 | 15 | 33 | 4,5 | 13 | 4,5 | 1,2 |
| M16 | 17 | 36 | 5,5 | 15 | 4,5 | 1,2 |
| M18 | 19 | 40 | 6,5 | 18 | 4,5 | 1,2 |
| M20 | 21 | 42 | 6,5 | 18 | 4,5 | 1,6 |
| M22 | 23 | 50 | 7,5 | 20 | 6,5 | 1,6 |
| M24 | 25 | 50 | 7,5 | 21 | 6,5 | 1,6 |
| M27 | 28 | 58 | 8,5 | 23 | 9,5 | 1,6 |
| M30 | 31 | 63 | 8,5 | 25 | 9,5 | 1,6 |
| M33 | 34 | 68 | 9,5 | 28 | 9,5 | 1,6 |
| M36 | 37 | 75 | 11 | 31 | 9,5 | 2 |
| M39 | 40 | 82 | 11 | 33 | 11 | 2 |
| М42 | 43 | 88 | 11 | 36 | 11 | 2 |
| М45 | 46 | 95 | 13 | 38 | 12 | 2 |
| М48 | 50 | 100 | 13 | 40 | 13 | 2 |
| М52 | 54 | 105 | 13 | 42 | 13 | 2 |
| М56 | 58 | 112 | 16 | 45 | 14 | 2,5 |
| М60 | 62 | 118 | 16 | 48 | 13,5 | 2,5 |
| М64 | 66 | 125 | 18 | 52 | 13,5 | 2,5 |
все размеры указаны в мм
Характеристики
-
Тип шайбыСтопорная
-
DIN432
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Washers with external tap, steel a2
