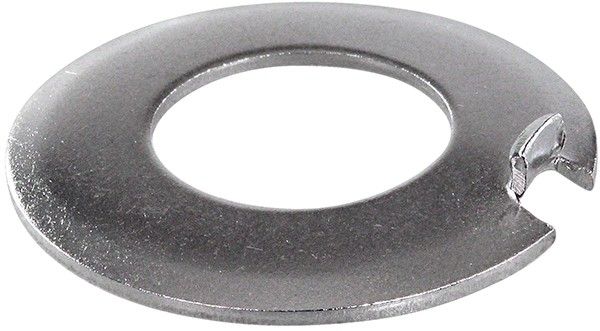

Шайба стопорная с наружным выступом DIN 432, нержавеющая сталь А4
Код товара: WN00106514
- Для предотвращения ослабления резьбового соединения из-за вибрации, износа или изменений температуры.
- Подкладывается под шестигранные болты и гайки.
- Подходит для использования с шлицевыми гайками для валов.
- Стандарт: DIN 432, с внешним выступом (лапкой, усом).
- Выпуклая форма создает пружинный эффект при затяжке, что повышает надежность стопорения.
- Нержавеющая сталь А4 - высокая прочность, износостойкость, сопротивляемость коррозии при воздействии кислот, щелочей, морской атмосферы и хлора.
- Диаметр отверстия под резьбу: от 4 до 64 мм.
- Внешний диаметр: от 14 до 125 мм.
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Шайба стопорная М4 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М4
Внутренний диаметр (мм)
4,3
Внешний диаметр (мм)
14
Толщина шайбы (мм)
0,4
Под резьбу
М4
М4
Внутренний диаметр (мм)
4,3
4,3
Внешний диаметр (мм)
14
14
Толщина шайбы (мм)
0,4
0,4
23
руб.
1 шт
Шайба стопорная М5 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М5
Внутренний диаметр (мм)
5,3
Внешний диаметр (мм)
17
Толщина шайбы (мм)
0,75
Под резьбу
М5
М5
Внутренний диаметр (мм)
5,3
5,3
Внешний диаметр (мм)
17
17
Толщина шайбы (мм)
0,75
0,75
87
руб.
1 шт
Шайба стопорная М6 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М6
Внутренний диаметр (мм)
6,4
Внешний диаметр (мм)
19
Толщина шайбы (мм)
0,75
Под резьбу
М6
М6
Внутренний диаметр (мм)
6,4
6,4
Внешний диаметр (мм)
19
19
Толщина шайбы (мм)
0,75
0,75
17
руб.
1 шт
Шайба стопорная М8 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М8
Внутренний диаметр (мм)
8,4
Внешний диаметр (мм)
22
Толщина шайбы (мм)
1
Под резьбу
М8
М8
Внутренний диаметр (мм)
8,4
8,4
Внешний диаметр (мм)
22
22
Толщина шайбы (мм)
1
1
5
шт
26
руб.
1 шт
Шайба стопорная М10 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М10
Внутренний диаметр (мм)
10,5
Внешний диаметр (мм)
26
Толщина шайбы (мм)
1
Под резьбу
М10
М10
Внутренний диаметр (мм)
10,5
10,5
Внешний диаметр (мм)
26
26
Толщина шайбы (мм)
1
1
18
шт
33
руб.
1 шт
Шайба стопорная М12 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М12
Внутренний диаметр (мм)
13
Внешний диаметр (мм)
30
Толщина шайбы (мм)
1,2
Под резьбу
М12
М12
Внутренний диаметр (мм)
13
13
Внешний диаметр (мм)
30
30
Толщина шайбы (мм)
1,2
1,2
29
руб.
1 шт
Шайба стопорная М14 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М14
Внутренний диаметр (мм)
15
Внешний диаметр (мм)
33
Толщина шайбы (мм)
1,2
Под резьбу
М14
М14
Внутренний диаметр (мм)
15
15
Внешний диаметр (мм)
33
33
Толщина шайбы (мм)
1,2
1,2
29
руб.
1 шт
Шайба стопорная М16 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М16
Внутренний диаметр (мм)
17
Внешний диаметр (мм)
36
Толщина шайбы (мм)
1,2
Под резьбу
М16
М16
Внутренний диаметр (мм)
17
17
Внешний диаметр (мм)
36
36
Толщина шайбы (мм)
1,2
1,2
73
руб.
1 шт
Шайба стопорная М18 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М18
Внутренний диаметр (мм)
19
Внешний диаметр (мм)
40
Толщина шайбы (мм)
1,2
Под резьбу
М18
М18
Внутренний диаметр (мм)
19
19
Внешний диаметр (мм)
40
40
Толщина шайбы (мм)
1,2
1,2
1863
шт
1049
руб.
1 шт
Шайба стопорная М20 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М20
Внутренний диаметр (мм)
21
Внешний диаметр (мм)
42
Толщина шайбы (мм)
1,6
Под резьбу
М20
М20
Внутренний диаметр (мм)
21
21
Внешний диаметр (мм)
42
42
Толщина шайбы (мм)
1,6
1,6
2049
шт
71
руб.
1 шт
Шайба стопорная М22 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М22
Внутренний диаметр (мм)
23
Внешний диаметр (мм)
50
Толщина шайбы (мм)
1,6
Под резьбу
М22
М22
Внутренний диаметр (мм)
23
23
Внешний диаметр (мм)
50
50
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная М24 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М24
Внутренний диаметр (мм)
25
Внешний диаметр (мм)
50
Толщина шайбы (мм)
1,6
Под резьбу
М24
М24
Внутренний диаметр (мм)
25
25
Внешний диаметр (мм)
50
50
Толщина шайбы (мм)
1,6
1,6
10
шт
109
руб.
1 шт
Шайба стопорная М27 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М27
Внутренний диаметр (мм)
28
Внешний диаметр (мм)
58
Толщина шайбы (мм)
1,6
Под резьбу
М27
М27
Внутренний диаметр (мм)
28
28
Внешний диаметр (мм)
58
58
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная М30 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М30
Внутренний диаметр (мм)
31
Внешний диаметр (мм)
63
Толщина шайбы (мм)
1,6
Под резьбу
М30
М30
Внутренний диаметр (мм)
31
31
Внешний диаметр (мм)
63
63
Толщина шайбы (мм)
1,6
1,6
330
руб.
1 шт
Шайба стопорная М33 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М33
Внутренний диаметр (мм)
34
Внешний диаметр (мм)
68
Толщина шайбы (мм)
1,6
Под резьбу
М33
М33
Внутренний диаметр (мм)
34
34
Внешний диаметр (мм)
68
68
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная М36 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М36
Внутренний диаметр (мм)
37
Внешний диаметр (мм)
75
Толщина шайбы (мм)
2
Под резьбу
М36
М36
Внутренний диаметр (мм)
37
37
Внешний диаметр (мм)
75
75
Толщина шайбы (мм)
2
2
238
руб.
1 шт
Шайба стопорная М39 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М39
Внутренний диаметр (мм)
40
Внешний диаметр (мм)
82
Толщина шайбы (мм)
2
Под резьбу
М39
М39
Внутренний диаметр (мм)
40
40
Внешний диаметр (мм)
82
82
Толщина шайбы (мм)
2
2
Цена обновляется
1 шт
Шайба стопорная М42 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М42
Внутренний диаметр (мм)
43
Внешний диаметр (мм)
88
Толщина шайбы (мм)
2
Под резьбу
М42
М42
Внутренний диаметр (мм)
43
43
Внешний диаметр (мм)
88
88
Толщина шайбы (мм)
2
2
Цена обновляется
1 шт
Шайба стопорная М45 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М45
Внутренний диаметр (мм)
46
Внешний диаметр (мм)
95
Толщина шайбы (мм)
2
Под резьбу
М45
М45
Внутренний диаметр (мм)
46
46
Внешний диаметр (мм)
95
95
Толщина шайбы (мм)
2
2
Цена обновляется
1 шт
Шайба стопорная М48 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М48
Внутренний диаметр (мм)
50
Внешний диаметр (мм)
100
Толщина шайбы (мм)
2
Под резьбу
М48
М48
Внутренний диаметр (мм)
50
50
Внешний диаметр (мм)
100
100
Толщина шайбы (мм)
2
2
Цена обновляется
1 шт
Шайба стопорная М52 с наружным выступом DIN 432, нержавеющая сталь А4
Под резьбу
М52
Внутренний диаметр (мм)
54
Внешний диаметр (мм)
105
Толщина шайбы (мм)
2
Под резьбу
М52
М52
Внутренний диаметр (мм)
54
54
Внешний диаметр (мм)
105
105
Толщина шайбы (мм)
2
2
Цена обновляется
1 шт
Показать ещё
1 - 21 из 24 размеров
- 1
- 2
Нержавеющая стопорная шайба DIN 432 с внешней лапкой используется в различных областях машиностроения и станкостроения в узлах, испытывающих экстремальные температурные условия или сильные вибрации. Она доступна в различных размерах и может использоваться в сочетании с метрическим крепежом с резьбой от М4 до М64. Высокая коррозионная стойкость нержавеющей стали А4 обеспечивает долгий срок службы во влажных условиях и сильно агрессивных средах, включая кислоты, соленую и хлорсодержащую воду.
Преимущества
Благодаря своим конструктивным особенностям стопорная шайба с усом является эффективным способом сохранения устойчивости резьбовых соединений, находящихся под воздействием вибрационных нагрузок, в течение длительного периода времени. Частично конусообразная форма придает ей пружинные свойства, поэтому она хорошо сохраняет усилие предварительного натяга и поглощает вибрации.
Как используется?
Шайба с наружным выступом (усиком) применяется с шестигранными болтами и гайками. После финальной затяжки ее отогнутый ус необходимо согнуть, прижав к боковой грани крепежа. Она также используется вместе с круглыми гайками с боковыми шлицами для фиксации соосных деталей на валах, в данном случае ее внешний зубец заводится в один из шлицев, обеспечивая жесткое сцепление деталей.
Размеры
| Под резьбу | Ø внутренний, d1 | Ø внешний, d2 | Ширина ушка, f | Размер, g | Высота, h (≈) | Толщина стали, s |
| М4 | 4,3 | 14 | 2,5 | 5,5 | 2 | 0,4 |
| M5 | 5,3 | 17 | 3,5 | 7 | 2,5 | 0,75 |
| M6 | 6,4 | 19 | 3,5 | 7,5 | 3 | 0,75 |
| M8 | 8,4 | 22 | 3,5 | 8,5 | 4 | 1 |
| M10 | 10,5 | 26 | 4,5 | 10 | 4 | 1 |
| M12 | 13 | 30 | 4,5 | 12 | 4,5 | 1,2 |
| M14 | 15 | 33 | 4,5 | 13 | 4,5 | 1,2 |
| M16 | 17 | 36 | 5,5 | 15 | 4,5 | 1,2 |
| M18 | 19 | 40 | 6,5 | 18 | 4,5 | 1,2 |
| M20 | 21 | 42 | 6,5 | 18 | 4,5 | 1,6 |
| M22 | 23 | 50 | 7,5 | 20 | 6,5 | 1,6 |
| M24 | 25 | 50 | 7,5 | 21 | 6,5 | 1,6 |
| M27 | 28 | 58 | 8,5 | 23 | 9,5 | 1,6 |
| M30 | 31 | 63 | 8,5 | 25 | 9,5 | 1,6 |
| M33 | 34 | 68 | 9,5 | 28 | 9,5 | 1,6 |
| M36 | 37 | 75 | 11 | 31 | 9,5 | 2 |
| M39 | 40 | 82 | 11 | 33 | 11 | 2 |
| М42 | 43 | 88 | 11 | 36 | 11 | 2 |
| М45 | 46 | 95 | 13 | 38 | 12 | 2 |
| М48 | 50 | 100 | 13 | 40 | 13 | 2 |
| М52 | 54 | 105 | 13 | 42 | 13 | 2 |
| М56 | 58 | 112 | 16 | 45 | 14 | 2,5 |
| М60 | 62 | 118 | 16 | 48 | 13,5 | 2,5 |
| М64 | 66 | 125 | 18 | 52 | 13,5 | 2,5 |
все размеры указаны в мм
Характеристики
-
Тип шайбыСтопорная
-
DIN432
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Washers with external tap, s.steel a4
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
