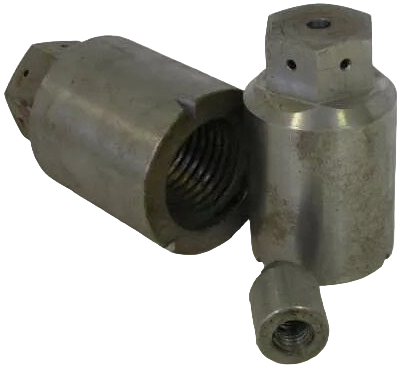

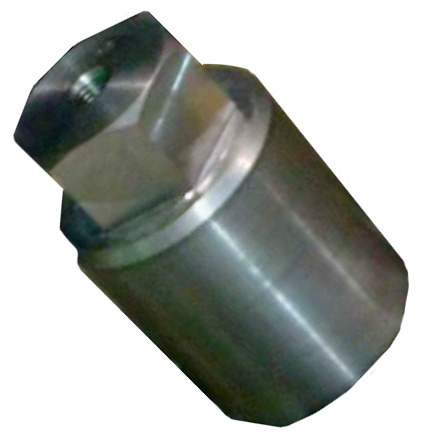

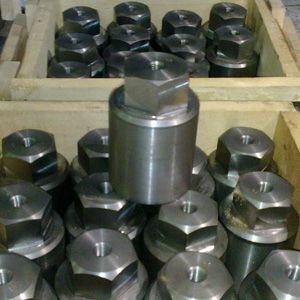

Гайка для фланцевых соединений М27 ГОСТ 9064-75 тип B, сталь 40Х

Код товара: WN00221859

3 фото

- +

Цена обновляется

Ваш консультант Борис

+7 (999) 027-78-44

Крепеж для фланцевых соединений, клапанов паровых и газовых турбин
Для работы при температурной среде 0-650° С
Стандарт: ГОСТ 9064-75 тип B.
Резьба: метрическая крупная, поле допуска 6H
Номинальный размер: М27
Материал: сталь 40Х, легированная хромом

Подробнее

Полезные материалы и статьи

Стандарт ГОСТ 9064-75 в pdf, [ 155 КБ ]

О товаре
Отзывы (0)

Гайка колпачковая М27 ГОСТ 9064-75 тип Б используется для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин. Предназначена для приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С. Гайка типа Б имеет форму колпачка, шестигранник и крупную внутреннюю резьбу. Изготовлена из конструкционной стали 40Х, легированной хромом, категории IV, группы качества 5.

Размеры

Гайка гост 9064-75 B схема

Диаметр резьбы d	М27
Высота l1	70
Длина l	40
Длина l₀	18
Диаметр проточки d_f	28
Наружный диаметр D₁	48
Размер под ключ s	32
Диаметр описанной окружности e	36,9

все размеры указаны в мм

Характеристики

Тип гайки

Колпачковая
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

3
Единицы измерения

шт
Вес (г)

670
Размер шага резьбы

Крупный (обычный)
Артикул

9064 27 B 40Х.IV.5
Материал

Сталь 40Х
