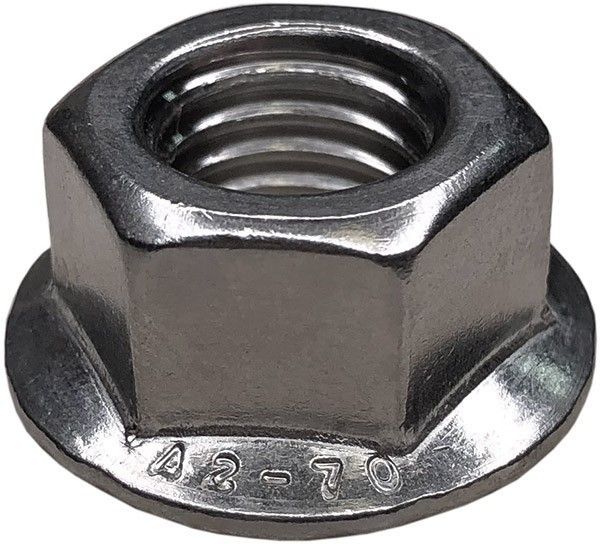

Шестигранная стопорная гайка с фланцем и насечками М8 DIN 6923 из нержавеющей стали А2 используется для монтажа, соединения, крепления элементов конструкций и оборудования совместно с болтами, шпильками с соответствующим размером метрической резьбы. Насечки предотвращают ослабление соединения при вибрационных нагрузках. Фланец снижает давление на прикрепляемую деталь и позволяет использовать гайку без шайбы.

Размеры

Гайка с фланцем и насечкой DIN 6923 - чертеж

Номинальный диаметр резьбы, d		М8
Шаг резьбы		1,25 мм
Размер c		1,2 мм
Размер da	min	8 мм
	max	8,75 мм
Диаметр фланца, dc		17,9 мм
Размер dw		15,8 мм
Расстояние между гранями, e		14,38 мм
Высота гайки, m	max	8 мм
	min	7,6 мм
Размер m´		4,5 мм
Размер под ключ, S	max	13 мм
	min	12,73 мм
Радиус, r		0,48 мм

Характеристики

Тип гайки

С фланцем
DIN

6923
ГОСТ

50592-93, 4161-2013
ISO

4161
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,25
Единицы измерения

шт
Вес (гр)

6,5
Размер шага резьбы

Крупный (обычный)
Артикул

6923 8 A2
Материал

Нержавеющая сталь А2
Название на упаковке (ориг. название)

Hexagon flange nuts
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
