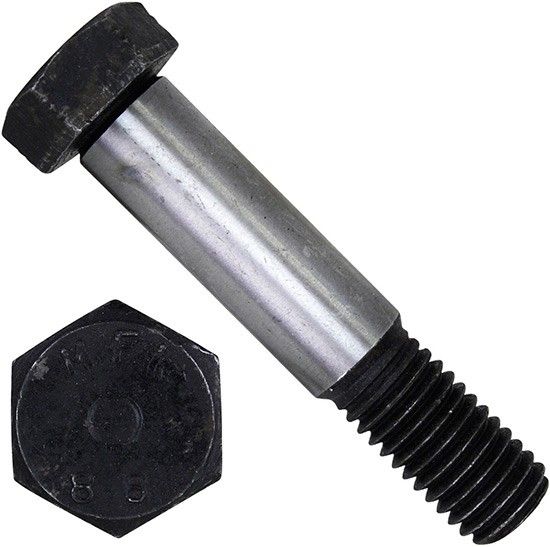

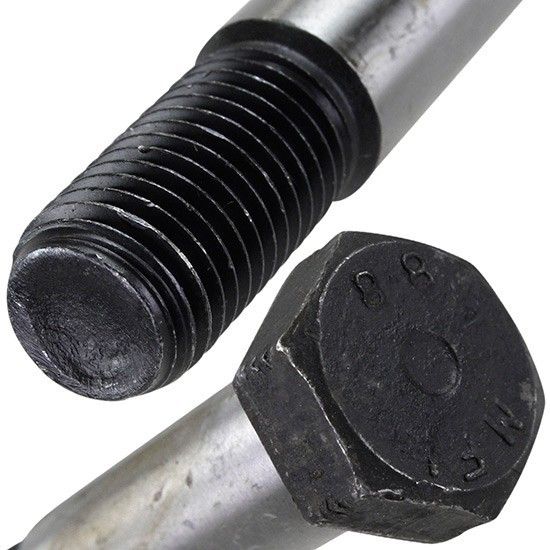

Болт призонный DIN 609 с шестигранной головкой, класс прочности 8.8, сталь без покрытия
Код товара: WN00085539
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Высокопрочный болт, работающий на срез.
- Способен выдерживать ударные усилия стыка.
- Устанавливается без зазоров в отверстие из-под развертки.
- Прецизионная точность исполнения утолщенной части стержня исключает люфт и возможный сдвиг деталей при эксплуатации.
- Длинная резьбовая цапфа для фиксации гайкой.
- Шестигранная форма головки для уверенного захвата стандартным гаечным ключом.
- Резьба метрическая, крупный шаг, поле допуска 6g.
- Класс точности: А - для ≤ М10, В - для ≥ М12.
- Закаленная сталь класса прочности 8.8, без покрытия.
- Предел на растяжение - 800 Н/мм², предел текучести – 640 Н/мм².
- Сталь без покрытия обеспечивает отличное сцепление с поверхностью, что минимизирует риск отслоения.
Полезные материалы и статьи
Стандарт DIN 609 в PDF (оригинал)
Описание стандарта DIN 609
Руководство по плечевым (призонным) болтам
Высокопрочный крепеж: преимущества и механические свойства
Технологии оксидирования крепежа, преимущества и недостатки покрытия
Класс прочности 8.8 - что означают цифры?
Система допусков и классы точности метрической резьбы
Шаг резьбы основной и мелкий у болтов и гаек, таблица
Как определить шаг резьбы без резьбомера?
Размеры ключей для болтов и винтов: полная таблица соответствий
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Болт призонный М8х25 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
25
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
25
25
Шаг резьбы (мм)
1,25
1,25
66
шт
84
руб.
1 шт
Болт призонный М8х30 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
30
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
30
30
Шаг резьбы (мм)
1,25
1,25
10
шт
136
руб.
1 шт
Болт призонный М8х32 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
32
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
32
32
Шаг резьбы (мм)
1,25
1,25
78
шт
143
руб.
1 шт
Болт призонный М8х35 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
35
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
35
35
Шаг резьбы (мм)
1,25
1,25
132
руб.
1 шт
Болт призонный М8х40 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
40
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
40
40
Шаг резьбы (мм)
1,25
1,25
285
шт
132
руб.
1 шт
Болт призонный М8х45 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
45
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
45
45
Шаг резьбы (мм)
1,25
1,25
143
руб.
1 шт
Болт призонный М8х50 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
50
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
50
50
Шаг резьбы (мм)
1,25
1,25
70
шт
153
руб.
1 шт
Болт призонный М8х60 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
60
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
60
60
Шаг резьбы (мм)
1,25
1,25
110
шт
197
руб.
1 шт
Болт призонный М8х70 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
70
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
70
70
Шаг резьбы (мм)
1,25
1,25
Цена обновляется
1 шт
Болт призонный М10х30 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
30
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
30
30
Шаг резьбы (мм)
1,5
1,5
350
шт
131
руб.
1 шт
Болт призонный М10х35 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
35
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
35
35
Шаг резьбы (мм)
1,5
1,5
273
шт
362
руб.
1 шт
Болт призонный М10х40 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
40
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
40
40
Шаг резьбы (мм)
1,5
1,5
94
шт
187
руб.
1 шт
Болт призонный М10х45 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
45
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
45
45
Шаг резьбы (мм)
1,5
1,5
4
шт
407
руб.
1 шт
Болт призонный М10х50 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
50
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
50
50
Шаг резьбы (мм)
1,5
1,5
25
шт
272
руб.
1 шт
Болт призонный М10х55 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
55
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
55
55
Шаг резьбы (мм)
1,5
1,5
Цена обновляется
1 шт
Болт призонный М10х60 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
60
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
60
60
Шаг резьбы (мм)
1,5
1,5
241
шт
275
руб.
1 шт
Болт призонный М10х65 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
65
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
65
65
Шаг резьбы (мм)
1,5
1,5
Цена обновляется
1 шт
Болт призонный М10х70 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
70
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
70
70
Шаг резьбы (мм)
1,5
1,5
Цена обновляется
1 шт
Болт призонный М10х75 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
75
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
75
75
Шаг резьбы (мм)
1,5
1,5
Цена обновляется
1 шт
Болт призонный М10х80 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
80
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
80
80
Шаг резьбы (мм)
1,5
1,5
40
шт
456
руб.
1 шт
Болт призонный М10х90 DIN 609, класс прочности 8.8, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
90
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
90
90
Шаг резьбы (мм)
1,5
1,5
20
шт
731
руб.
1 шт
Показать ещё
Призонный болт высокопрочный DIN 609 – метрический крепеж класса прочности 8.8, используемый для создания высоконадежных и одновременно сильно нагружаемых соединений. Устанавливается в прецизионные отверстия, обработанные после сверления зенкерами и развертками. Установка без зазора позволяет точно центрировать соединяемые детали и исключает линейный сдвиг. Класс прочности 8.8 делает его оптимальным выбором для большинства машиностроительных задач, где не требуются экстремальные нагрузки класса 10.9 или 12.9. Исполнение без покрытия гарантирует точность диаметра стержня и возможность работы в условиях повышенных температур.
Особенности
Прецизионный болт имеет длинную резьбовую часть (цапфу), что его отличает от аналога DIN 610 с короткой цапфой. Диаметр резьбы меньше, чем диаметр его шлифованной цилиндрической шейки, на которую приходится основная поперечная нагрузка. Головка шестигранная с нормальным размером под ключ. Установка осуществляется ручным инструментом или гайковертом с соответствующей насадкой под шестигранник.
Применение
Болт ступенчатый для отверстий из-под развертки применяется в механических узлах машин, станков и при сборке оборудования, ответственных металлоконструкций. Ставится в местах крепления, которые подвергаются постоянным высоким нагрузкам на срез, статического, циклического и ударного характера. Он выполняет одновременно функцию крепежной детали и силового штифта, но в отличие от него болт не устанавливается с натягом и не может выпасть при сдвигающих нагрузках, так как фиксируется гайкой с контргайкой.
Аналоги DIN 609:
- DIN 610 – с коротким резьбовым хвостовиком
- DIN 7999 – с увеличенной головкой под ключ
- DIN 7968 – стяжной в комплектации с гайкой
Сферы применения
- Машиностроение и станкостроение: Сборка корпусов редукторов, крепление двигателей, монтаж направляющих и узлов станков, где важна точность соосности.
- Производство металлоконструкций: Соединение элементов ферм, крановых путей, опор и рам, испытывающих переменные нагрузки.
- Автомобилестроение и ремонт техники: Крепление элементов подвески, рессор, тормозных механизмов и трансмиссии.
- Железнодорожный транспорт: Монтаж узлов вагонов и локомотивов, подверженных сильной вибрации.
- Сельскохозяйственная техника: Сборка плугов, культиваторов и других агрегатов, работающих в условиях ударных нагрузок и вибрации.
- Промышленное оборудование: Крепление насосов, вентиляторов, конвейерных лент и прессового оборудования.
Размеры
|
Диаметр резьбы, d |
M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | |
| Высота шестигранной головки, k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 19 | 22 | |
| Диаметр стержня, ds | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 32 | 38 | |
| Размер под ключ, s | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | |
| Длина резьбы, b | L до 50 мм | 14,5 | 17,5 | 20,5 | 22 | 25 | 27,5 | 28,5 | 32,5 | - | - | - | - |
| L 50 - 150 мм | 16,5 | 19,5 | 22,5 | 24 | 27 | 29,5 | 30,5 | 34,5 | 36,5 | 39,5 | 43 | 49 | |
| L от 150 мм | - | - | - | - | - | - | 35,5 | 39,5 | 41,5 | 44,5 | 48 | 54 | |
Характеристики
-
DIN609
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности8.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon fit bolts with long thread
