Болт мебельный с потайной головкой и усом DIN 604, класс прочности 4.6, сталь без покрытия

Код товара: WN00089116
Фото менеджера Анастасия

Ваш консультант Анастасия

7 (921) 310-38-41
  • Для сборки мебели и каркасных конструкций.
  • Конструктивное исполнение в соответствии с DIN 604.
  • Потайная головка без шлица для малозаметного и эстетичного крепления.
  • Стопорный ус для предотвращения прокручивания и жесткой фиксации в отверстии.
  • Резьба метрическая, крупный шаг, грубой точности (класс С), поле допуска 8g.
  • Сталь нормальной прочности (класс 4.6), без покрытия.
  • Условия эксплуатации – сухие помещения.
  • Доступен в номинальных диаметрах М6 - М24.
  • Длина (с головкой): от 20 до 160 мм.
Подробнее
Диаметр (мм)


Диаметр метрической резьбы, d

Все
Длина (мм)
Все
Нет подходящего размера?

Показать ещё
1 - 21 из 84 размеров
  • Мебельный болт с потайной головкой и усом DIN 604* имеет неполную метрическую резьбу от М6 до М24 и широкий диапазон длин для каждого диаметра. Изготовлен из стали класса прочности 4.6 без защитного покрытия. Используются для соединения и крепления деталей при производстве мебели, в приборостроении и машиностроении. Особенно популярен при сборке гарнитуров, мягких уголков, кресел, шкафов, столов. Также используется в сфере строительства для крепления натуральной древесины, древесных материалов к дереву или металлическому основанию. Он позволяет получить надежное, полускрытое и легкоразъемное соединение при помощи шестигранной гайки с подложенной под нее шайбой.

    Особенности

    • Потайная головка гарантирует, что мебельный винт будет находится на одном уровне с лицевой плоскостью прикрепляемой детали, что повышает эстетику сборки.
    • Выступающий на усеченном конусе фиксирующий ус служит для принудительной блокировки метиза в отверстии при монтаже и для повышения жесткости соединительного узла во время эксплуатации мебели.
    Аналоги DIN 604:

    • ГОСТ 7785-81 (М5 - М24)

    Размеры

    Мебельный болт с потайной головкой и усом DIN 604 - чертеж

    Диаметр резьбы М6 М8 М10 М12 М16 М20 М24
    Диаметр потайной головки болта, dk 12,55 16,55 19,65 24,65 32,8 32,8 38,8
    Высота головки, k 4 5 5,5 7 9 11,5 13
    Толщина уса, g 2,5 3 3,2 3,6 4,2 5,4 6,6
    Угол, a 90°           60°
    Длина резьбы, b1 для L ≤ 125 мм 18 22 26 30 38 46 54
    Длина резьбы, b2 для L ≤ 200 мм 24 28 32 36 44 52 60
    Длина резьбы, b3 для L > 200 мм - 41 45 49 57 65 73

    L - общая длина болта

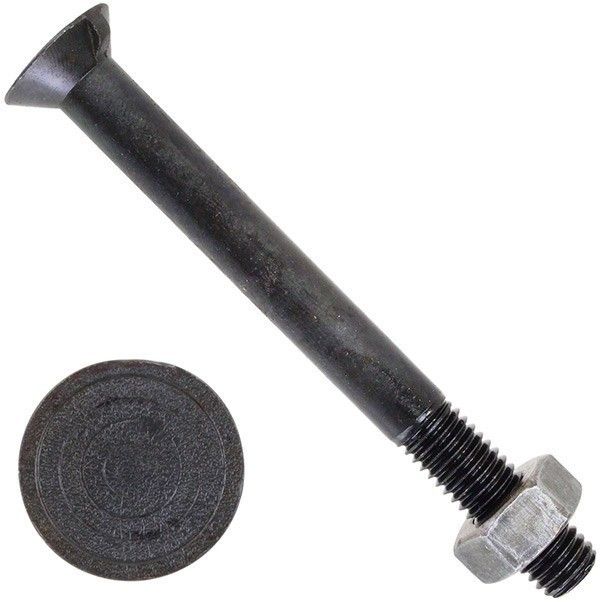

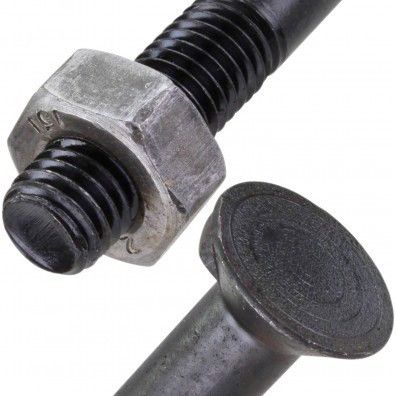

    *гайка (на фото) в комплект не входит

    Характеристики

    • DIN
      604
    • ГОСТ
      7785-81
    • Единицы измерения
      шт
    • Форма головки
      Потайная
    • Размер шага резьбы
      Крупный (обычный)
    • Угол конуса головки, град
      90
    • Класс прочности
      4.6
    • Материал
      Сталь
    • Название на упаковке (ориг. название)
      Flat countersunk nib bolts
    * Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
