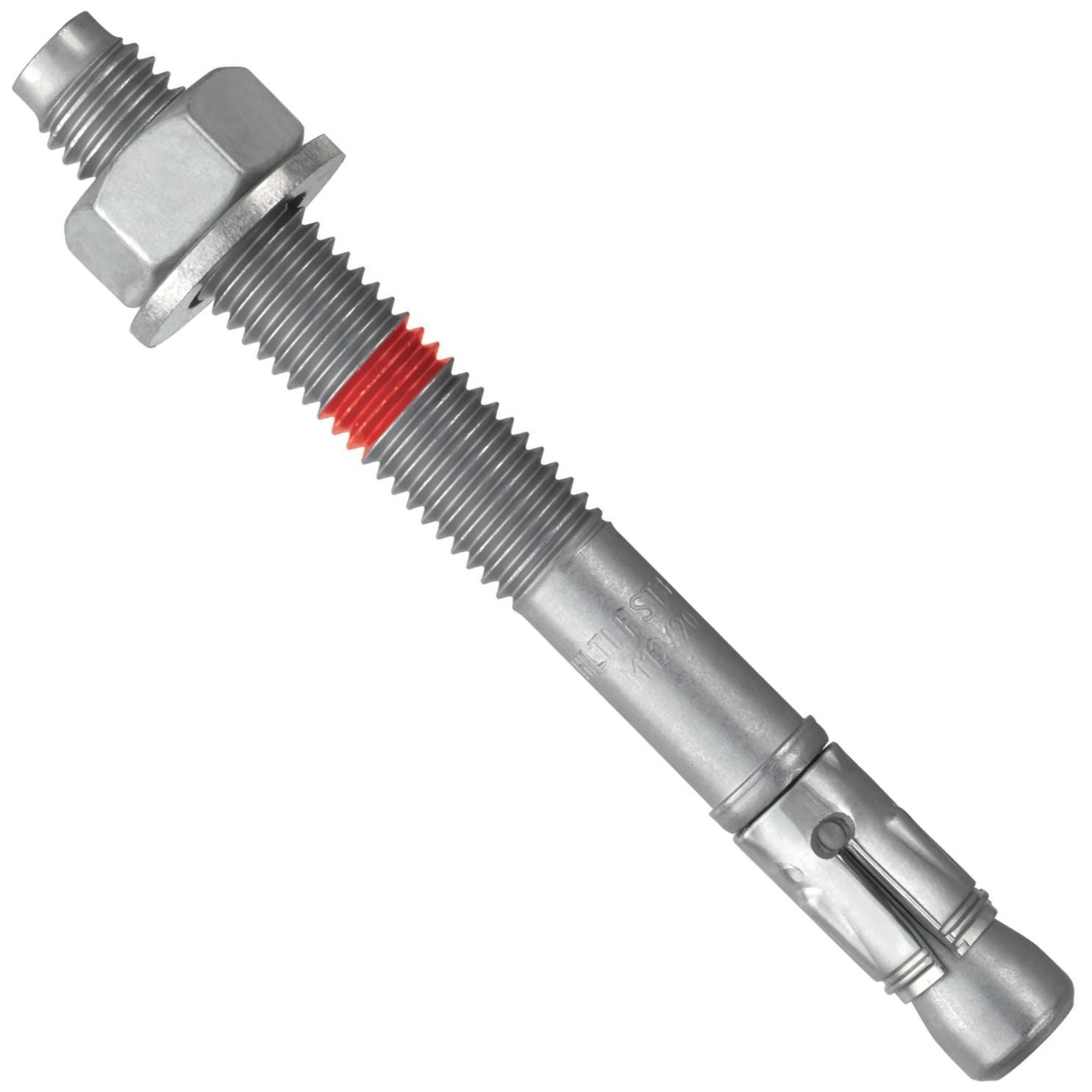

Анкер HILTI HST3-R, нержавеющая сталь А4

Ваш консультант Александр
7 (921) 090-38-10- Для применения в бетоне класса B15 – B95 без трещин и с трещинами.
- Тип анкера: HST3 – высокоэффективный клиновой с гайкой.
- Контролируемый момент затяжки.
- Не требует большой толщины основания.
- Возможность ударного и алмазного сверления отверстий.
- Гибкость применения с двумя глубинами установки.
- Высокое сопротивление нагрузкам на вырыв и сдвиг.
- Распорная гильза гарантирует улучшенное сцепление с бетоном.

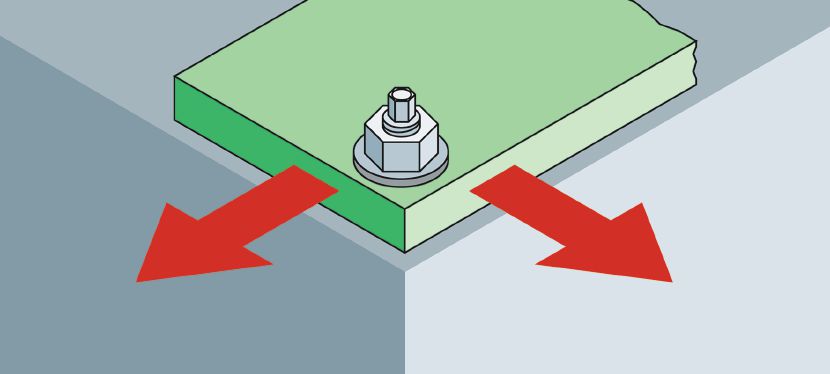

- Небольшие краевые и межосевые расстояния (на 25% меньше по сравнению с HST).
- Допущен для крепления сейсмостойких конструкций.
- Маркировка длины изделия облегчает контроль установки.
- Изготовлен из нержавеющей стали А4 ( AISI 316).
- Для использования в коррозионных средах.
Высокоэффективный анкер-шпилька HILTI HST3-R из нержавеющей стали А4 используется для создания креплений, к которым предъявляются повышенные требования по прочности и коррозионной стойкости. Улучшенный дизайн распорного кольца и расширительного конуса повышают силу сцепления с основанием. Допускается установка анкер-болта с гайкой в бетон с трещинами и в растянутые зоны. Механизм расклинивания, контролируемый моментом затяжки, обеспечивает безопасность установки креплений близко к друг другу и краю, исключает проворачивание крепежа в процессе затягивания гайки. Возможность сквозного монтажа упрощает монтаж конструкций. Анкер клиновой с гайкой в нержавеющем исполнении применяется в средах с высокой коррозионной активностью для создания долговечных креплений колонн, кран-балок, оборудования большого веса и коммуникаций.
Преимущества
- Удобство монтажа и надежность даже в самых сложных условиях, например, при малых краевых/осевых расстояниях и небольшой толщине детали.
- Лучшие в своем классе характеристики для сейсмических нагрузок C1 и C2.
- Возможна установка в отверстие, выполненное алмазной коронкой (DD-30W, DD EC-1).
Особенности
- Высокая несущая способность при небольших краевых/межосевых расстояниях и малой толщине основания.
- Улучшенное сцепление с бетоном и усовершенствованное покрытие всего анкера.
- Универсальность с двумя глубинами посадки.
- Установка без пыли с помощью пустотелых буров TE-CD и TE-YD и пылесоса Hilti VC20/40.
Области применения
- Крепление конструкций в бетоне с трещинами и без трещин.
- Крепление фасадных кронштейнов, стальных колонн, сейсмостойких раскосов, промышленного оборудования.
- Статические и квазистатические нагрузки.
- Категория сейсмостойкости C1 для вспомогательных конструкций и категория сейсмостойкости C2 для строительных конструкций.
- Класс III коррозионной стойкости (HST3‑R) .
- Предел огнестойкости согласно TR020 или CEN-TS 1992–4.
- Ударная нагрузка (сертификат BZS).
- Спринклерные системы (сертификат FM).
- Предварительное и сквозное крепление.
Эффективная глубина анкеровки
Диаметр анкера | М8 | М10 | М12 | М16 | М20 | М24 |
Эффективная глубина анкеровки, hef (мм) |
47 | 40/60 | 50/70 | 65/85 | 101 | 125 |
Минимальные краевые и межосевые расстояния
Типоразмер | Cmin/S, (мм) | Smin/C, (мм) |
hmin, (мм) |
М8 | 40/50 | 35/50 | 100 |
М10 | 45/80 | 40/55 | 120 |
М12 | 55/110 | 50/70 | 140 |
М16 | 65/150 | 65/95 | 160 |
М20 | 80/180 | 90/130 | 200 |
М24 | 125/240 | 125/180 | 250 |
Размеры
Диаметр анкера | М8 | М10 | М12 | М16 | М20 | М24 |
Номинальный диаметр бура, d0 (мм) |
8 | 10 | 12 | 16 | 20 | 24 |
Эффективная глубина анкеровки, hef,2 (мм) |
47 | 40/60 | 50/70 | 65/85 | 101 | 125 |
Глубина отверстия,h1,2 (мм) |
-/59 | 53/73 | 68/88 | 86/106 | -/124 | -/151 |
Глубина заделки анкера в основании, hnom, 2 (мм) |
54 | 68 | 80 | 98 | 116 | 143 |
Максимальный диаметр отверстия в закрепляемой детали, df (мм) |
9 | 12 | 14 | 18 | 22 | 26 |
Момент затяжки, Tinst |
20 | 45 | 60 | 110 | 180 | 300 |
Максимальная толщина закрепляемой детали, tfix max (мм) |
195 | 220 | 270 | 370 | 310 | 330 |
Размер гайки под ключ, SW (мм) |
13 | 17 | 19 | 24 | 30 | 36 |
Монтаж
- Просверливаем отверстие.
- Прочищаем его.
- Забиваем молотком анкер.
- Затягиваем гайку на нём, в этот момент гайка натягивает шпильку и та в свою очередь своей конусной частью расширяет гильзу.
Характеристики
-
Бренд
-
Тип анкераС гайкой
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалНержавеющая сталь А4
