Анкер Mungo m2 с шайбой DIN 125A

Код товара: WN00025281
Фото менеджера Александр

Ваш консультант Александр

7 (921) 090-38-10
  • Для крепления металлоконструкций и оборудования к основаниям из бетона без трещин или природного камня.
  • Тип анкера: клиновой с регулируемым крутящим моментом.
  • Возможность предварительного и сквозного монтажа.
  • Европейская техническая оценка ETA для сжатой зоны бетона (опция 7).
  • Изготовлен из качественной углеродистой стали, что гарантирует высокую механическую прочность и пожароустойчивость.
  • Распорная гильза усовершенствованной сегментной конструкции из нержавеющей стали для устойчивости к более высоким нагрузкам и оптимального сцепления.
  • Удлиненная резьба позволяет осуществлять дистанционный монтаж.
  • Гальваническое цинковое покрытие толщиной не менее 5 мкм (для сухих помещений).
  • Размеры резьбы метрической шпильки: М6, М8, М10, М12, М16, М20.
  • Общая длина: от 50 до 185 мм.
  • Нагрузка на вырыв в бетоне С20/25 (прочность на сжатие 25 Н/мм²): от 3,6 до 16,5 кН.

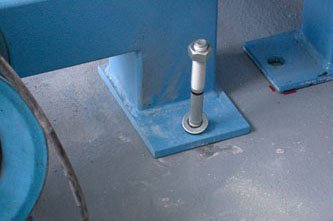

  • Применяется при установке опорных плит, складских конструкций, консолей, ограждений, опор заборов, лестничных перил, стальных подконструкций.
Подробнее
Диаметр (мм)

Диаметр втулки (корпуса) анкера. Диаметр сверления

Все
Длина (мм)
Все
Нет подходящего размера?

121 руб. / шт
124 руб. / шт
126 руб. / шт
Цена обновляется
150 руб. / шт
151 руб. / шт
153 руб. / шт
157 руб. / шт
68 руб. / шт
186 руб. / шт
92 руб. / шт
197 руб. / шт
204 руб. / шт
222 руб. / шт
253 руб. / шт
265 руб. / шт
286 руб. / шт
320 руб. / шт
368 руб. / шт
299 руб. / шт
326 руб. / шт
Показать ещё
1 - 21 из 33 размеров
  • 1
  • 2
  • Анкер-болт m2 Mungo – высокоэффективный анкерный крепеж для бетона, способный выдерживать высокие нагрузки на срез, вырывание и изгибающий момент.  Он прост в установке и позволяет быстро достичь требуемого момента затяжки. Благодаря наличию сегментного распорного кольца, изготовленного из нержавеющей стали, обеспечивается повышенная надёжность крепления.

    Клиновой анкер m2 применяется при монтаже заграждений, стальных профилей, высотных стеллажей, кабельных каналов, металлических конструкций, оборудования, в общестроительных работах. Базовые материалы: бетон без трещин классов прочности от C20/25 до C50/60 в соответствии с EN 206-1:2000.

    Особенности анкерного болта m2:

    • Улучшенная конструкция распорного элемента для эффективного расширения.
    • Минимальные интервалы между крепежными точками и от края основания.
    • Отметка на шпильке для определения глубины посадки.
    • Оцинкован (> 5 мкм) в целях защиты от коррозии в условиях нормальной влажности.
    • Предварительный или сквозной монтаж.
    • Комплектуется шестигранной гайкой и плоской шайбой DIN 125A.
    • Пожаробезопасность: удовлетворяет требованиям европейского класса А1.

    Размеры:

    Анкер Mungo m2 с шайбой DIN 125A - схема, чертеж

    dnom h0  tfix hef
    6 50 50 5 30
    6 65 60 10 40
    6 80 60 25 40
    8 50 45 5 27
    8 60 50 10 30
    8 80 65 10 50
    8 85 65 15 50
    8 95 65 25 50
    8 115 65 45 50
    8 165 65 95 50
    10 60 55 5 33
    10 70 60 10 35
    10 95 80 15 58
    10 110 80 30 58
    10 125 80 45 58
    10 140 80 60 58
    10 160 80 80 58
    10 180 80 100 58
    12 80 70 5 49
    12 110 90 15 68
    12 125 90 30 68
    12 145 90 50 68
    12 165 90 70 68
    12 185 90 90 68
    16 90 80 5 50
    16 115 100 10 70
    16 130 110 15 80
    16 145 110 30 80
    16 160 110 45 80
    16 180 110 65 80
    20 130 110 10 76
    20 160 130 30 100

    Нагрузка:

    Резьба Нагрузки в бетоне С20/25
    вырыв, кН срез, кН
    М6 3,6 2,1
    М8 5,7 3,9
    М10 7,6 6,2
    М12 8,3 8,4
    М16 9,9 15,7
    М20 16,5 24,5

    Монтаж:

    Анкер Mungo m2 с шайбой DIN 125A - монтаж

    Характеристики

    • Бренд
    • Тип анкера
      С гайкой
    • Единицы измерения
      шт
    • Назначение анкера
      Бетон, Камень
    • Материал
      Сталь
    * Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
