Анкер клиновой Sormat S-KA, оцинкованная сталь

Код товара: WN00000140
Фото менеджера Александр

Ваш консультант Александр

7 (921) 090-38-10
  • Для установки в растянутый и сжатый бетон, природный камень.
  • Для ответственных креплений (несущие металлоконструкции, колонны, сиденья, ограждения, поручни, лестницы).
  • Возможность предварительного, сквозного и дистанционного монтажа.
  • Высокие показатели нагрузок на вырыв и срез.
  • Цельная 3-лепестковая гильза гарантирует равномерное расширение и надежность фиксации с максимальным сопротивлением.
  • Изготовлен из высокопрочной стали методом холодного формования, что предотвращает излом при изгибании.
  • Гальваническое цинковое покрытием ≥ 12 мкм для защиты от коррозии в помещениях с нормальной и переменной влажностью.
  • Техническое свидетельство Росстроя для применения в строительстве.
  • Техническое одобрение ЕТА.
  • Сейсмическая стойкость до 9 баллов.
  • Сертификат на пожаростойкость (F120).
Подробнее
Диаметр (мм)

Диаметр втулки (корпуса) анкера. Диаметр сверления

Все
Длина (мм)
Все
Нет подходящего размера?

90 руб. / шт
80 руб. / шт
131 руб. / шт
174 руб. / шт
193 руб. / шт
205 руб. / шт
145 руб. / шт
254 руб. / шт
207 руб. / шт
234 руб. / шт
299 руб. / шт
410 руб. / шт
194 руб. / шт
417 руб. / шт
362 руб. / шт
394 руб. / шт
428 руб. / шт
460 руб. / шт
499 руб. / шт
544 руб. / шт
350 руб. / шт
Показать ещё
1 - 21 из 33 размеров
  • 1
  • 2
  • Анкер клиновой SORMAT S-KA изготовлен методом холодной штамповки из высокопрочной стали, что делает его особо стойким к нагрузкам. Сделан в виде шпильки с резьбой и конусовидной частью. Анкер устанавливают в отверстие, заготовленное специально под него, после его забивают молотком и затягивают гаечным ключом. Подходит для установки в бетон с трещинами (потолок) и без трещин, натуральный камень и глиняный кирпич без пустот, для того чтобы прочно зафиксировать тяжелые предметы (например, люстру). Одобрен для использования в сейсмических зонах. Электрооцинкованное покрытие толщиной 12 мкм защищает сталь от коррозии в условиях сухих помещений.

    Особенности:

    Уникальная конструкция анкер-клина обеспечивает высокие показатели на вырыв и срез. Цельная 3-лепестковая гильза со специальными утолщениями повышает надежность сцепления с материалом основы. Благодаря холодной штамповке поверхность расклинивающего конуса очень прочная и гладкая, что способствует быстрому и надежному закреплению. Резьба защищена торцевым оконечником от повреждения при забивании. Размер анкера с гайкой легко идентифицируется по маркировке на теле (указывается диаметр, длина шпильки и тип резьбы). Определить его можно по буквам WAM на изделии.

    Как выбрать?

    Размер анкера клинового типа С-КА варьируется от 6x40 мм до 20x130 мм. Глубина отверстия будет зависеть от размера шпильки. Стоит также учитывать предельно допустимую рабочую нагрузку и предельную нагрузку на выравнивание. Так вы будете уверены что прочно зафиксировали крепеж в отверстии.

    Обозначение — например, S-KA 12/20х118:

    12 - диаметр;
    20 - максимальная толщина прикрепляемого материала;
    118 - общая длина.

    Срок службы:

    Ничто не вечно, не забывайте о том, что в будущем анкерное крепление придется демонтировать. Делать это стоит предельно аккуратно, чтобы минимально повредить материал, в котором он вмонтирован. В дальнейшем дыру в поверхности можно заделать шпаклевкой и пр. Так как повторное использование невозможно, придется купить новый анкер sormat ka.

    Размеры:

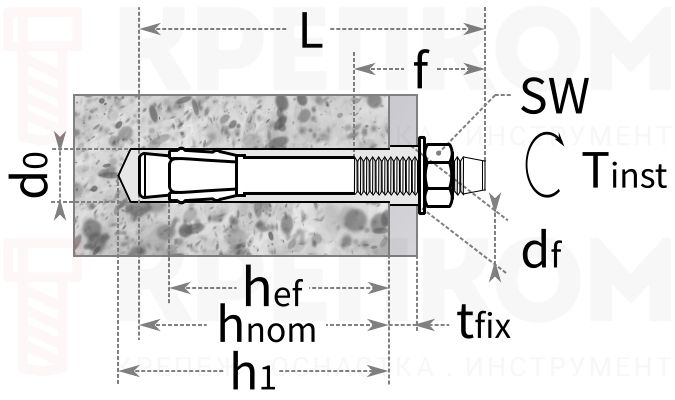

    Анкер клиновой SORMAT S-KA - схема, чертеж

    Размер Типоразмер Длина, L мм Отверстие в прикрепляемом материале, df мм Резьба, f мм Размер под ключ, SW Макс. толщина прикрепляемого материала, tfix мм
    Диаметр сверла, d0 мм Глубина отверстия, h1 мм Расчетная глубина анкеровки, hnom мм Эффективная глубина анкеровки, hef мм Момент затяжки, Tinst
    6х40 М6 40 7 18 10 2    6 35 30 25 7
    6/15 М6 65 7 28 10 15 6 50 40 35 7
    6/50 М6 100 7 60 10 50 6 50 40 35 7
    8х50 М8 52 9 23 13
    2 8 45 40 30 18
    8/10 М8 72 9 32 13 10 8 60 50 45 20
    8/30 М8 92 9 52 13 30 8 60 50 45 20
    8/50 М8 112
    9 72 13 50 8 60 50 45 20
    8/85 М8 147 9 107 13 85 8 60 50 45 20
    10х60 М10 62 12 26 17  3 10 50 40 30 30
    10/10 М10 92 12 47 17 10 10 75 68 60 35
    10/20 М10 102
    12 57 17 20 10 75 68 60 35
    10/30 М10 112
    12 67 17 30 10 75 68 60 35
    10/50 М10 132
    12 87 17 50 10 75 68 60 35
    10/80 М10 162 12 115 17 80 10 75 68 60 35
    12/5 М12 103
    14 53 19 5 12 90 81 70 70
    12/20 М12 118
    14 68 19 20 12 90 81 70 70
    12/30 М12 128
    14 78 19 30 12 90 81 70 70
    12/50 М12 148
    14 98 19 50 12 90 81 70 70
    12/65
    М12 163 14 113 19 65 12 90 81 70 70
    12/80 М12  178 14 115 19 80 12 90 81 70 70
    16/5 М16 123
    18 65 24 5 16 110 96 85 120
    16/20 М16 138
    18 80 24 20 16 110 96 85 120
    16/50 М16 168
    18 110 24 50 16 110 96 85 120
    16/60 М16 178
    18 115 24 60 16 110 96 85 120
    16/90 М16 90 18 43 24 3 16 80 70 60 100
    16/95 М16 213 18 55 24 95 16 110 96 85 120
    20/20 М20 170 22 55 30 20 20 135 125 110 240
    20/70 М20 220
    22 55 30 70 20 135 125 110 240
    20/130 М20 280 22 55 30 130 20 135 125 110 240

    Монтаж:

    Анкер клиновой SORMAT S-KA - монтаж

    • Просверливаем отверстие.
    • Прочищаем его.
    • Забиваем метиз молотком.
    • Затягиваем гайку на нём, в этот момент гайка натягивает шпильку и та в свою очередь своей конусной частью расширяет гильзу. Конструкция сегментного кольца с внешними выемками и точный угол конуса гарантируют высокую несущую способность конструкции.

    Нагрузки:

    Маркировка Нагрузки (сжатая зона бетона С20/25)
    Вырыв, кН Срез, кН
    6х40 1,6 1,5
    6/15х65 1,8 1,8
    6/50х100 1,8 1,8
    8х50 2,6 4,8
    8/10х72 3,6 4,8
    8/30х92 3,6 4,8
    8/50х112 3,6 4,8
    8/85х147 3,6 4,8
    10х60 3,5 5,9
    10/10х92 6,3 8,7
    10/20х102 6,3 8,7
    10/30х112 6,3 8,7
    10/50х132 6,3 8,7
    10/80х162 6,3 8,7
    12х85 6,5 8,2
    12/5х103 7,9 11,0
    12/20х118 7,9 11,0
    12/30х128 7,9 11,0
    12/50х148 7,9 11,0
    12/65х163 7,9 11,0
    12/80х178 7,9 11,0
    12/155х253 6,4 6,4
    16х90 9,9 11,2
    16/5х123 16,7 21,0
    16/20х138 16,7 21,0
    16/50/168 16,7 21,0
    16/60х178 16,7 21,0
    16/95х213 10,0 10,0
    20/20х170 19,8 26,0
    20/70х220 19,8 26,0
    20/130х280 19,8 26,0

    Характеристики

    • Бренд
    • Тип анкера
      Клиновой
    • Единицы измерения
      шт
    • Назначение анкера
      Бетон, Камень
    • Материал
      Оцинкованная сталь
