Анкер HSA, HILTI
Код товара: WN00043815
Показать ещё

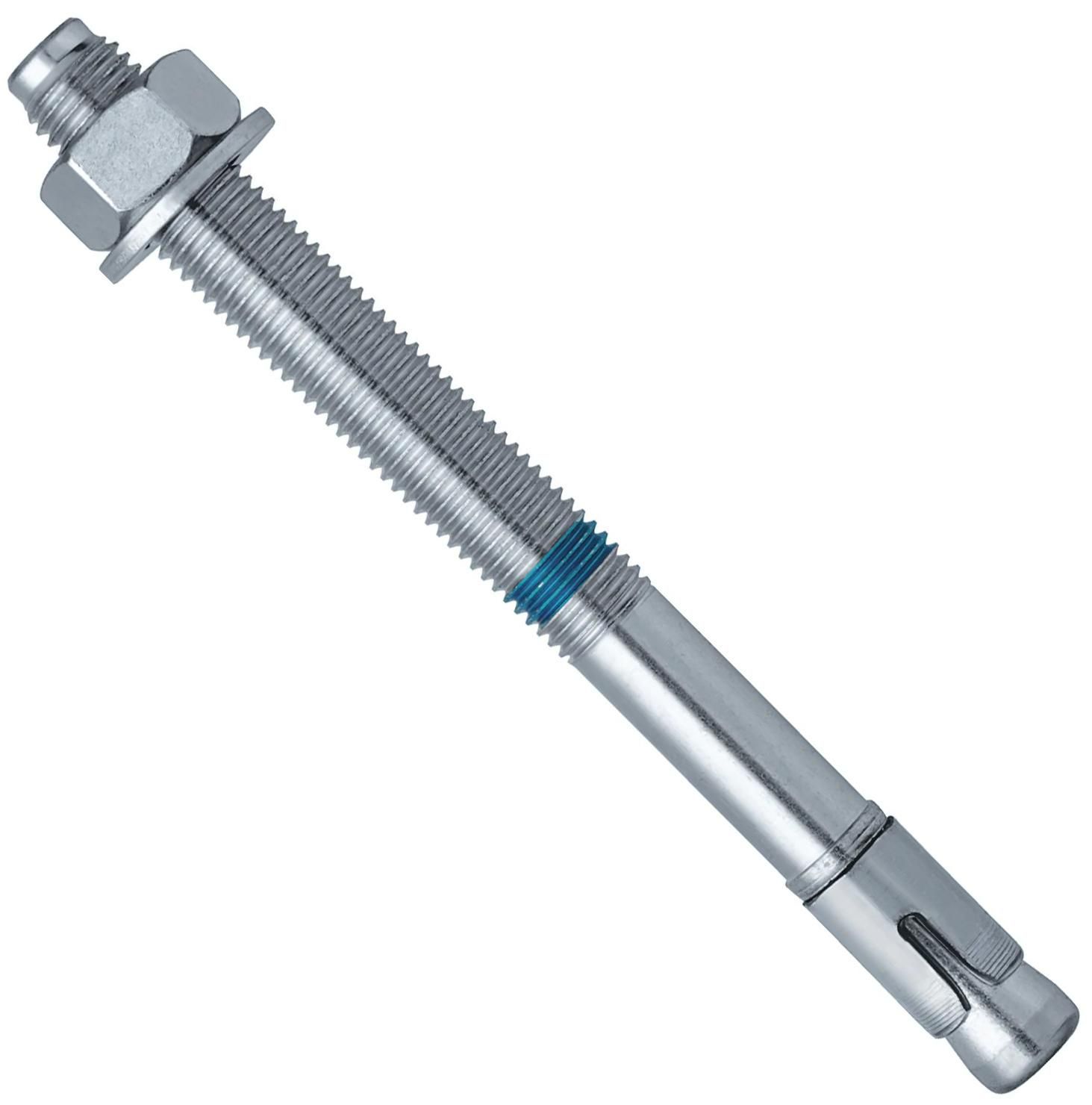

Анкер-шпилька распорная HILTI HSA применяется для широкого спектра монтажных работ, отлично противостоит высоким нагрузкам на вырыв и срез в бетоне без трещин и природном камне. Холодное оцинковывание повышает стойкость крепежа к изгибающим нагрузкам. Надежное сцепление стального анкера со стенками гнезда происходит за счет распирания кольцевого элемента, который имеет запатентованный дизайн. Анкер распорный с гайкой позволяет осуществлять монтаж сквозь прикрепляемое изделие, а яркая маркировка на резьбе служит для точного определения глубины посадки. Оголовок на шпильке защищает резьбу от повреждения при забивании анкера в отверстие.
Преимущества:
- Быстрая и удобная установка
- Надежная затяжка в соответствии с требованиями ETA с использованием ударного гайковерта, оснащенного регулятором для контроля затяжки
- Небольшое краевое и межосевое расстояние
- Высокая несущая способность
- Три глубины установки для максимальной гибкости проектного решения
- M12, M16 и M20 соответствуют требованиям ETA для отверстий, полученных алмазным сверлением с использованием DD 30-W и соответствующей алмазной коронки
- Подходит для предварительного и сквозного крепления
Эффективная глубина анкеровки:
| Диаметр анкера | М6 | М8 | М10 | М12 | М16 | М20 |
|
Эффективная глубина анкеровки, hef (мм) |
30/40/60 | 30/40/70 | 40/50/80 | 50/65/100 | 65/80/120 | 75/100/115 |
Размер шайбы и гайки:
| Диаметр анкера | М6 | М8 | М10 | М12 | М16 | М20 |
| Размеры шайбы | ||||||
| Внутренний диаметр, d1 (мм) | 6,4 | 8,4 | 10,5 | 13,0 | 17,0 | 21,0 |
| Наружный диаметр, d2 (мм) | 12,0 | 16,0 | 20,0 | 24,0 | 30,0 | 37,0 |
| Толщина, h (мм) | 1,6 | 1,6 | 2,0 | 2,5 | 3,0 | 3,0 |
| Размеры гайки | ||||||
| Габаритная ширина, e (мм) | 11,05 | 14,38 | 18,90 | 21,10 | 26,75 | 32,95 |
| Размер под ключ, S (мм) | 10,0 | 13,0 | 17,0 | 19,0 | 24,0 | 30,0 |
| Общая высота гайки, m (мм) | 5,0 | 6,5 | 8,0 | 10,0 | 13,0 | 16,0 |
Установочные параметры:
| Диаметр анкера | М6 | М8 | М10 | М12 | М16 | М20 |
| Номинальная глубина анкеровки, hnom(мм) | 37/47/67 | 39/49/79 | 50/60/90 | 64/79/114 | 77/92/132 | 95/115/130 |
| Минимальная толщина основания, hmin(мм) | 100/100/120 | 100/100/120 | 100/120/160 | 100/140/180 | 140/160/180 | 160/220/220 |
| Минимальное межосевое расстояние, smin(мм) | 35 | 35 | 50 | 70 | 90 | 195/175/175 |
| Минимальное краевое расстояние, cmin(мм) | 35 | 40/35/35 | 50/40/40 | 70/65/55 | 80/75/70 | 130/120/120 |
| Номинальный диаметр бура, d0(мм) | 6 | 8 | 10 | 12 | 16 | 20 |
| Глубина отверстия, h1 (мм) | 42/52/72 | 44/54/84 | 55/65/95 | 72/87/122 | 85/100/140 | 98/123/138 |
| Диаметр отверстия в закрепляемой детали, dr (мм) | 7 | 9 | 12 | 14 | 18 | 22 |
| Момент затяжки, Tinst (Hm) | 5 | 15 | 25 | 50 | 80 | 200 |
| Размер под ключ, SW (мм) | 10 | 13 | 17 | 19 | 24 | 30 |
Монтаж:
Характеристики
-
Бренд
-
Тип анкераС гайкой
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалОцинкованная сталь
