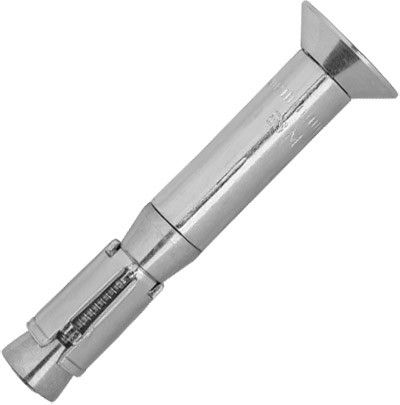

Анкер с болтом с потайной головкой М8-12/55/15 Sormat SK 9652055415, оцинкованная сталь

Анкер с болтом оцинкованный SORMAT SK M8-12/55/15 – высоконагруженный втулочный анкер, расклинивающийся по мере закручивания болта и втягивания конуса в распорную втулку. Применяется для сквозного монтажа фасадных систем, ограждений, перил и различных металлоконструкций в бетон с трещинами и без. Благодаря болту с потайной головкой и контролируемому моменту затяжки анкера для больших нагрузок могут устанавливаться заподлицо с прикрепляемым элементом.

Размеры:

Резьба	М8	Диаметр головки, dk	24 мм
Общая длина, L	85 мм	Высота шляпки, k	6,5 мм
Шлиц	HEX5	Диаметр dk-2	12 мм
Max толщина прикрепл. материала, Tfix	15 мм
Отверстие в прикрепляемом материале, Df	14 мм
Диаметр сверла/бура, d0	12 мм
Min глубина отверстия глубина отверстия, h1	70 мм
Расчетная глубина анкеровки, Hnom	63 мм
Эффективная глубина анкеровки, Hef	55 мм
Момент затяжки, Tinst	20

Рабочие характеристики (нагрузки) анкера:

Сжатая зона бетона С20/25, нагрузка на срыв	4,8 kN
Сжатая зона бетона С20/25, нагрузка на срез	9,8 kN
Растянутая зона бетона С20/25, нагрузка на срыв	3,6 kN
Растянутая зона бетона С20/25, нагрузка на срез	7,0 kN

Характеристики

• Бренд
  SORMAT
• Тип анкера
  Усиленный
• Единицы измерения
  шт
• Назначение анкера
  Бетон, Камень
• Артикул
  SOR 055415
• Материал
  Оцинкованная сталь
