Ситуация: в чертеже — ГОСТ, на складе — только импорт по DIN. Паника? У многих — да. Но мировой рынок крепежа давно живет по принципу глобальной взаимозаменяемости.
Аналоги нужны для унификации производства и упрощения логистики. На первый взгляд всё просто: DIN 931 и DIN 933 — немецкие стандарты на болты с шестигранными головками, а ГОСТ 7798 и ГОСТ 7805 — российские аналоги. Однако дьявол — в деталях.
Слепая вера в то, что «DIN — это просто зарубежный ГОСТ», может привести к тому, что болт либо не встанет в отверстие, либо не закрутится нужным ключом, либо не выдержит нагрузки.
Давайте разберемся, как соотносятся европейские DIN 933, DIN 931 и российские ГОСТ 7798-70, ГОСТ 7805-70, и на какие «подводные камни» обратить внимание.
Полная и неполная резьба: ключевое различие DIN 933 и DIN 931
Прежде чем подбирать аналоги, нужно понять разницу между европейскими стандартами:
| Параметр | DIN 931 (ISO 4014) | DIN 933 (ISO 4017) |
| Резьба | Неполная (гладкий стержень под головкой) | Полная (резьба почти по всей длине стержня) |
| Длина резьбовой части b | Рассчитывается: 2d+6 мм (L≤125), 2d+12 мм (125<L≤200), 2d+25 мм (L>200) | Резьба до головки (минус сбег) |
| Применение | Соединения с поперечными нагрузками, несущие конструкции | Тонкие пакеты деталей, фланцевые соединения |
| Прочность при срезе | Выше (гладкая часть воспринимает нагрузку) | Ниже (резьба в плоскости среза — до 35% потери прочности) |

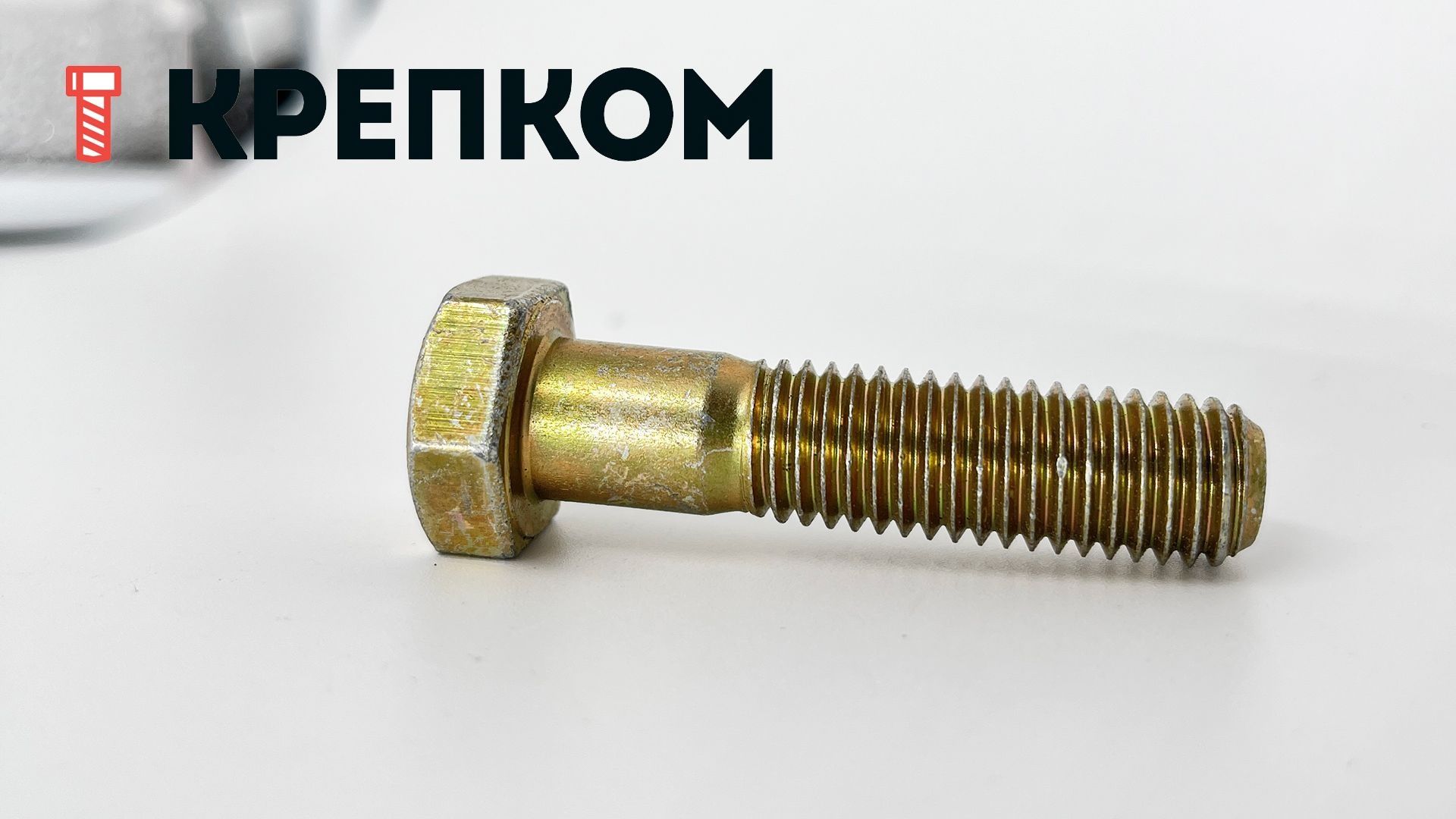

Почему это важно. У болтов DIN 931 гладкая часть стержня имеет диаметр, равный наружному диаметру резьбы. При поперечных нагрузках эта гладкая зона работает на срез, а не витки резьбы — концентраторы напряжений. У болтов DIN 933 такой зоны нет, поэтому для соединений со сдвиговыми нагрузками DIN 931 предпочтительнее.
Руководство по выбору: «DIN 931 против DIN 933: шестигранные болты с неполной и полной резьбой»
Полная и неполная резьба в ГОСТ 7798-70 и ГОСТ 7805-70
Оба стандарта описывают болты с шестигранными головками с неполной резьбой как базовый вариант. То есть по умолчанию на стержне есть гладкая (нерезьбовая) часть между головкой и резьбой.
Единственное различие между ГОСТами — класс точности:
- ГОСТ 7798-70 — класс «В» (нормальная точность)
- ГОСТ 7805-70 — класс «А» (высокая точность)

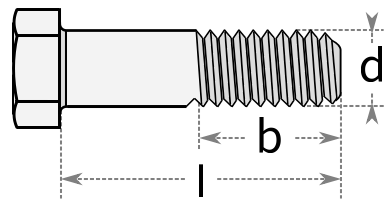

Как определяется длина резьбы и что значит знак «Х»
Длина резьбы b в обоих стандартах не фиксирована. Она определяется по таблицам и зависит от:
- d — номинальный диаметр резьбы (М6, М8, М10 и т.д.)
- l — общая длина
В таблицах знаком «Х» отмечены болты с резьбой на всей длине стержня. Это означает, что для некоторых комбинаций диаметра и длины (обычно для коротких) стандарт прямо допускает изготовление болтов с полной резьбой до головки. Гладкая часть при таких длинах технологически нецелесообразна.
Для остальных комбинаций (где в таблице указано числовое значение b, а не «Х») — резьба строго неполная, гладкая часть обязательна.

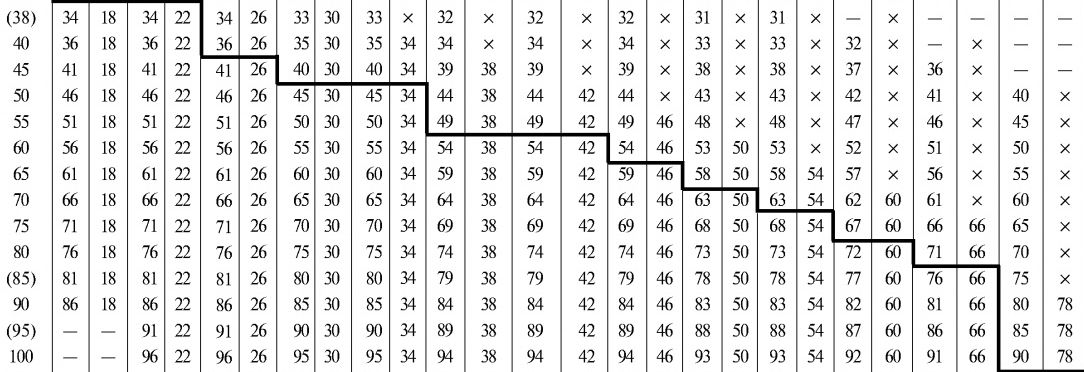

Ломаная линия в таблице — ключевой момент
В таблице ГОСТ 7798-70 есть визуальная метка — ломаная линия. Зона НАД ней (короткие изделия) выделяет диаметры и длины, для которых стандарт допускает изготовление болтов с полной резьбой до головки.
Что это значит на практике при заказе?
Если подбираете аналог DIN 931/DIN 933 по ГОСТ 7798 или ГОСТ 7805:
1. Откройте таблицу длин резьбы нужного стандарта.
2. Найдите строку с вашей общей длиной l и столбец с диаметром d.
3. Посмотрите на ячейку:
- «Х» — будет полная резьба на всей длине.
- Число (например, 28, 32, 38 мм) — неполная резьба, гладкая часть обязательна.
4. Смотрите, где оказалось b — над ломаной линией или под ней:
- над — можете получить как с неполной, так и с полной резьбой (оба варианта допустимы).
- под — только с неполной, гладкая часть обязательна.
Важный вывод
ГОСТ 7798 и ГОСТ 7805 — это не разделение на болты с «неполной» и «полной» резьбой. Это единые стандарты, описывающие шестигранные болты с неполной резьбой, но для некоторых длин допускающие полную резьбу до головки.

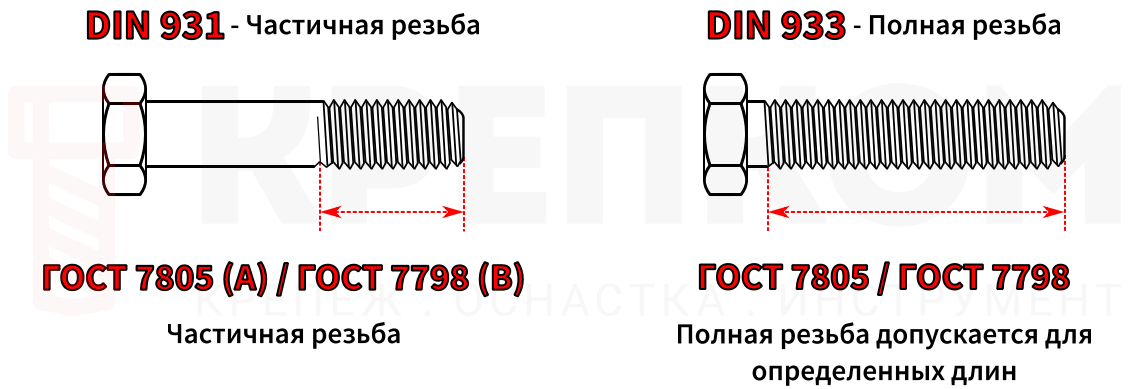

Соответствие DIN и ГОСТ
- DIN 931 (неполная резьба) = прямой аналог ГОСТ 7805 (класс А) или ГОСТ 7798 (класс В).
- DIN 933 (полная резьба) = аналог ГОСТ 7798/7805, но только если по таблице ГОСТ для данной длины допускается полная резьба.
Классы точности: ГОСТ 7798-70/7805-70 и DIN 933/931
При замене возникает вопрос: совпадут ли допуски по размерам головки и стержня? В отличие от ГОСТов, где документ жестко привязан к одному классу (ГОСТ 7805 — строго А, ГОСТ 7798 — строго В), стандарты DIN 931 и DIN 933 предусматривают два класса: А и В.
Это первый параметр, на который стоит обратить внимание. Он определяет точность соответствия номинальным размерам и поведение в соединении.
- ГОСТ 7805-70 — класс А (повышенная точность). Диаметр отверстия должен превышать диаметр стержня не более чем на 0,3 мм. При нагрузке все элементы вступают в работу почти одновременно, деформация минимальна. Идеально для ответственных узлов в машиностроении и приборостроении.
- ГОСТ 7798-70 — класс В (нормальная точность). Зазор может достигать 1-1,5 мм. Монтаж проще и быстрее, но соединение менее точное, деформируется сильнее. Чаще применяется в строительстве и общем машиностроении, где сверхточность не критична.
Для обоих стандартов — DIN 931 и DIN 933 — применимы оба класса точности. Класс зависит от диаметра и длины болта, что отражено в таблице:
| Класс точности | Критерий |
| Класс А | Для болтов с диаметром до М24 (включительно) И длиной ≤ 10d (где d — диаметр резьбы) ИЛИ не более 150 мм. |
| Класс В | Для болтов с диаметром более М24 ИЛИ длиной > 10d ИЛИ более 150 мм. |
Важно: DIN 931 и DIN 933 официально заменены на ISO 4014 и ISO 4017, которые сохранили те же классы А и В. При заказе ориентируйтесь на ISO.
Как это работает на практике при подборе аналога?
- В спецификации ГОСТ 7805-70 (класс А) : DIN 931 / DIN 933 (ISO 4014 / ISO 4017) подойдет идеально. Для всех ходовых размеров (до М24) DIN/ISO гарантирует класс А, что полностью соответствует чертежу.
- В спецификации ГОСТ 7798-70 (класс В) : замена на DIN/ISO корректна для крупных диаметров (М27, М30 и выше).
Тип резьбы: метрическая — общий знаменатель
Болты стандартов DIN 931 / 933 и ГОСТ 7798 / 7805 имеют метрическую резьбу с углом профиля 60°. Это значит, что резьбы полностью совпадают. Это большой плюс! Но что на счет шага резьбы?
Крупный vs Мелкий шаг
- DIN 931 / 933 (ISO 4014 / 4017): только крупный шаг. Универсальное решение, стойкое к срыву, быстрое в монтаже.
- ГОСТ 7798 / 7805: основной вариант — крупный шаг, но допускается мелкий для некоторых диаметров (от М8 и выше). Мелкий шаг используется при вибрациях (меньше риска самоотвинчивания) или для тонкостенных деталей.
Важно: если в чертеже указан болт с мелкой резьбой (например, М20х1,5), замена на стандартный DIN 931 / 933 невозможна — они не совпадут. Для таких случаев есть отдельные стандарты (например, DIN 960 / DIN 961).
Поле допуска резьбы: точность посадки
- Для ГОСТ 7798 / 7805 поле допуска резьбы — 6g (наружная) и 6H (внутренняя). Стандартная посадка с нормальным зазором.
- Для DIN 931 / 933 (ISO 4014 / 4017) — те же поля. В массовом производстве это также 6g.
На практике поля 6g и 6H взаимозаменяемы между DIN и ГОСТ. Это стандартная «ходовая» посадка, обеспечивающая нормальное свинчивание без заеданий.
Отличие в размере «под ключ» (S)
Для большинства диаметров болтов размеры шестигранных головок совпадают, но есть 4 исключения:
| Диаметр резьбы | Размер под ключ по ГОСТ 7798 / 7805 | Размер под ключ по DIN 931 / 933 |
| М10 | 16 мм (допускается 17) | 17 мм |
| М12 | 18 мм (допускается 19) | 19 мм |
| М14 | 21 мм (допускается 22) | 22 мм |
| М22 | 34 мм (допускается 32) | 32 мм |
На практике: импортный болт DIN М10 потребует ключ на 17 мм, а не на 16 мм, как привык мастер, работающий с ГОСТ.
Примечание: ГОСТ 7798 / 7805 допускают изготовление болтов с размерами «под ключ», указанными в скобках.
Механические свойства и классы прочности
При замене импортных болтов на отечественные аналоги ключевая задача — обеспечить равную несущую способность. При подборе аналога главное — соответствие класса прочности, именно он определяет механические свойства болта.
И для DIN (931, 933), и для ГОСТ (7798, 7805) используется единая система маркировки классов прочности, унифицированная ISO 898-1/78 и ГОСТ 1759.4-87.
- Стандартный ряд DIN 931/933 — классы 5.6, 8.8, 10.9 (для диаметров > М39 — на усмотрение производителя).
- ГОСТы охватывают более широкий спектр классов (от 3.6 до 12.9) и часто указывают марку стали, но при подборе аналога ориентируйтесь именно на цифры класса прочности.
Совет: при закупке ответственного крепежа требуйте сертификат, подтверждающий механические свойства (на рынке бывает пересортица).
Таблица: «Механические свойства метрических болтов, винтов и шпилек согласно ГОСТ 1759.4-87, ISO 898/1-78»

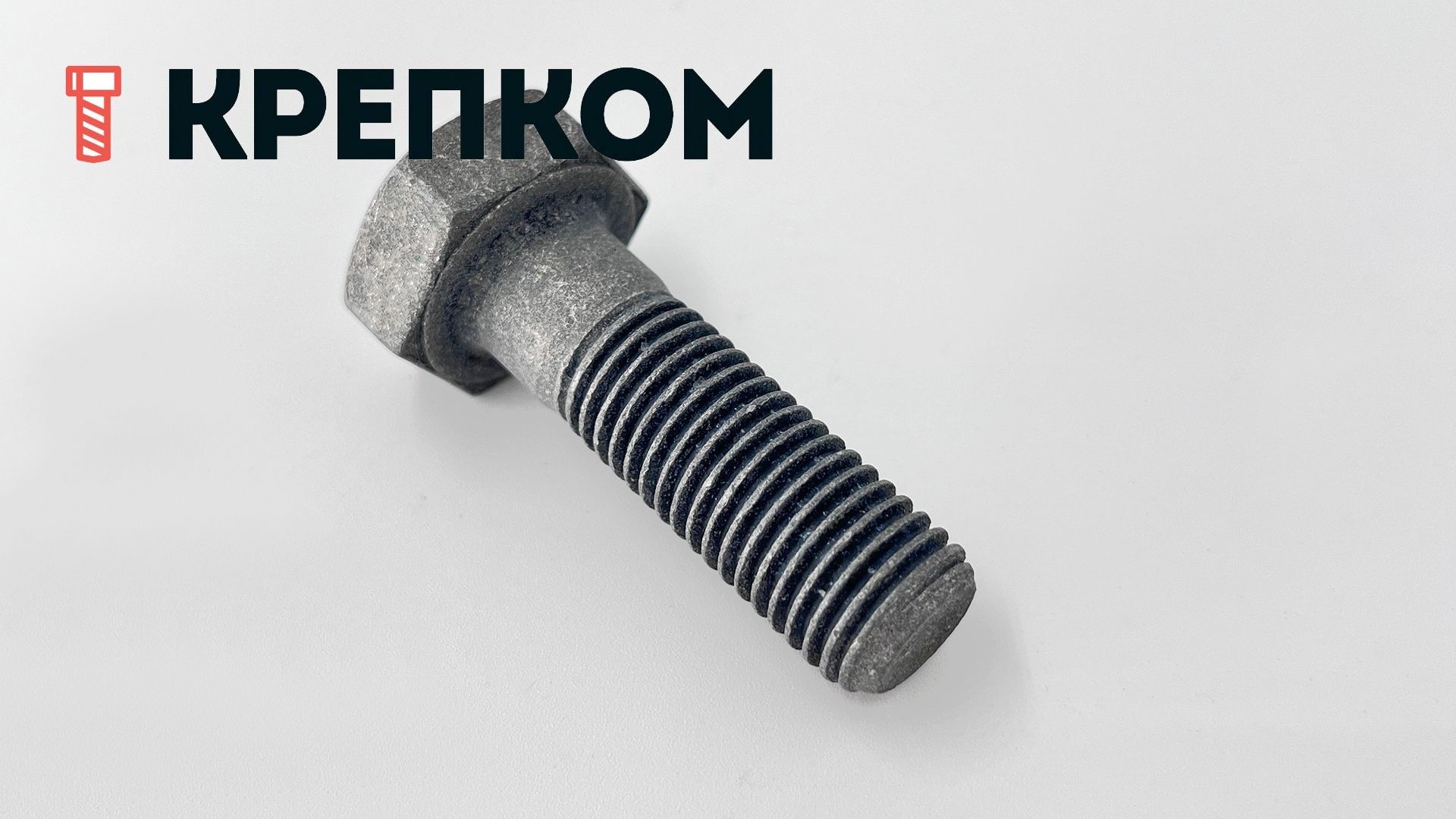

Основные виды покрытий
| Параметр | Гальваническое | Горячее | Термодиффузионное |
| Толщина слоя | 4–20 мкм | 45–65 мкм | ~30 мкм |
| Стойкость к коррозии | Средняя (для помещений) | Высокая (до 50 лет) | Высокая |
| Стоимость | Низкая | Высокая | Высокая |
| Устойчивость к сколам | Средняя | Хорошая | Отличная |
| Основное применение | Общее машиностроение, приборы | Строительство, мосты, ЛЭП | Динамические нагрузки, вибрация |

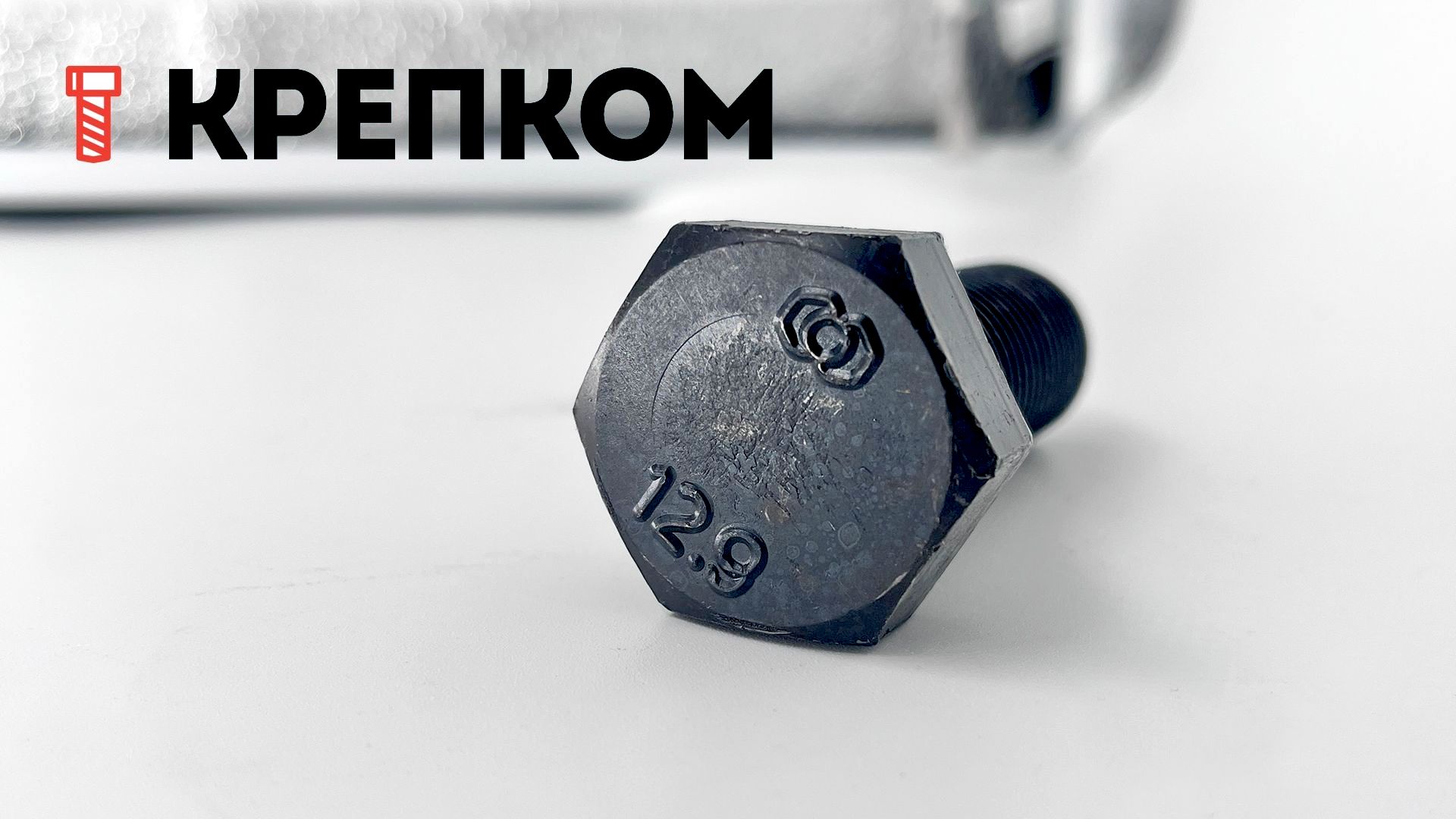

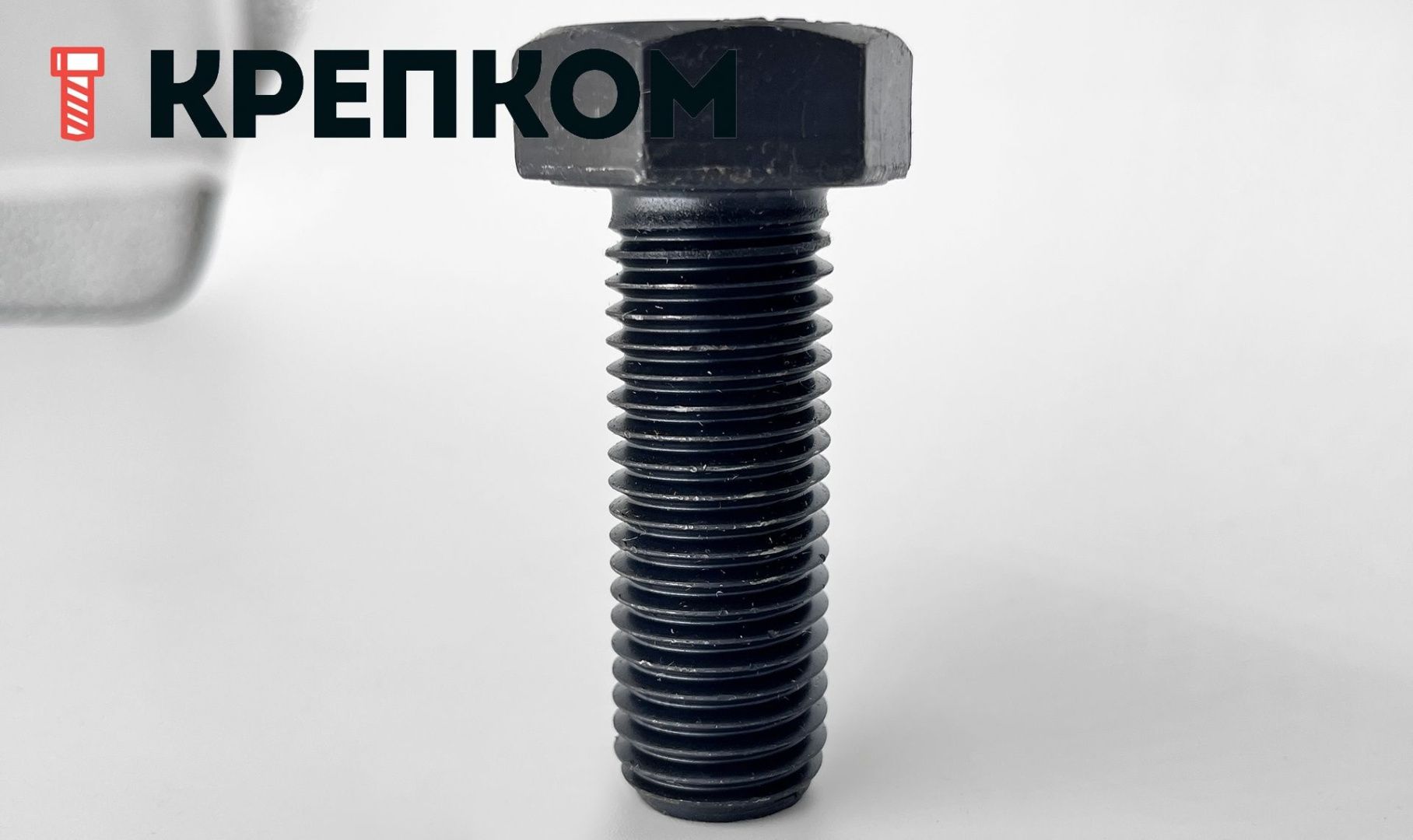

Оксидирование (воронение) чаще всего применяется для высокопрочных болтов (8.8, 10.9, 12.9). Данное покрытие не вызывает «водородной хрупкости» металла. После оксидирования болты обычно дополнительно обрабатывают маслом.
Читайте в статье: «Виды и условные обозначения антикоррозионных покрытий крепежа»
Нержавеющие аналоги: марки стали и классы прочности

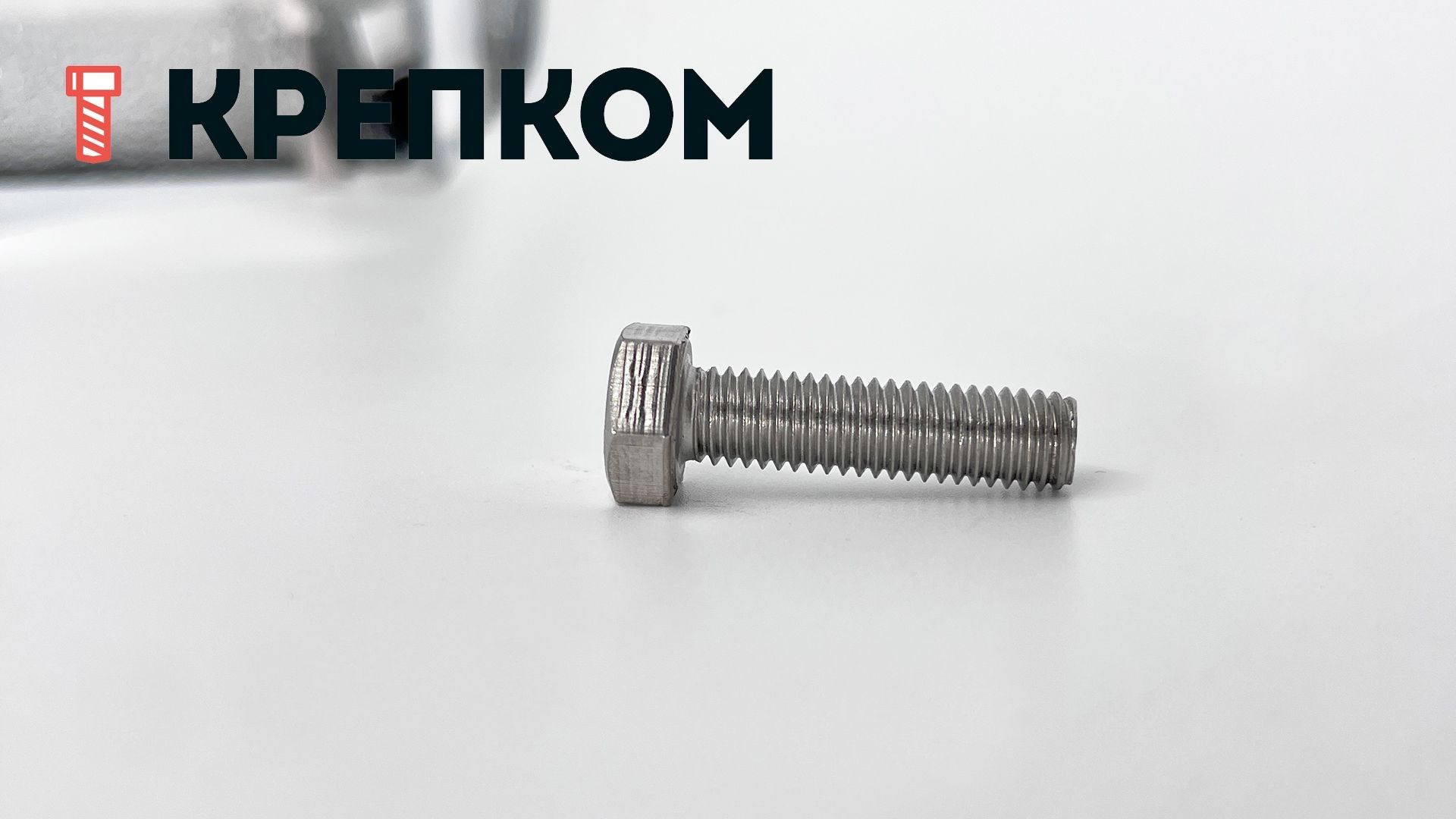

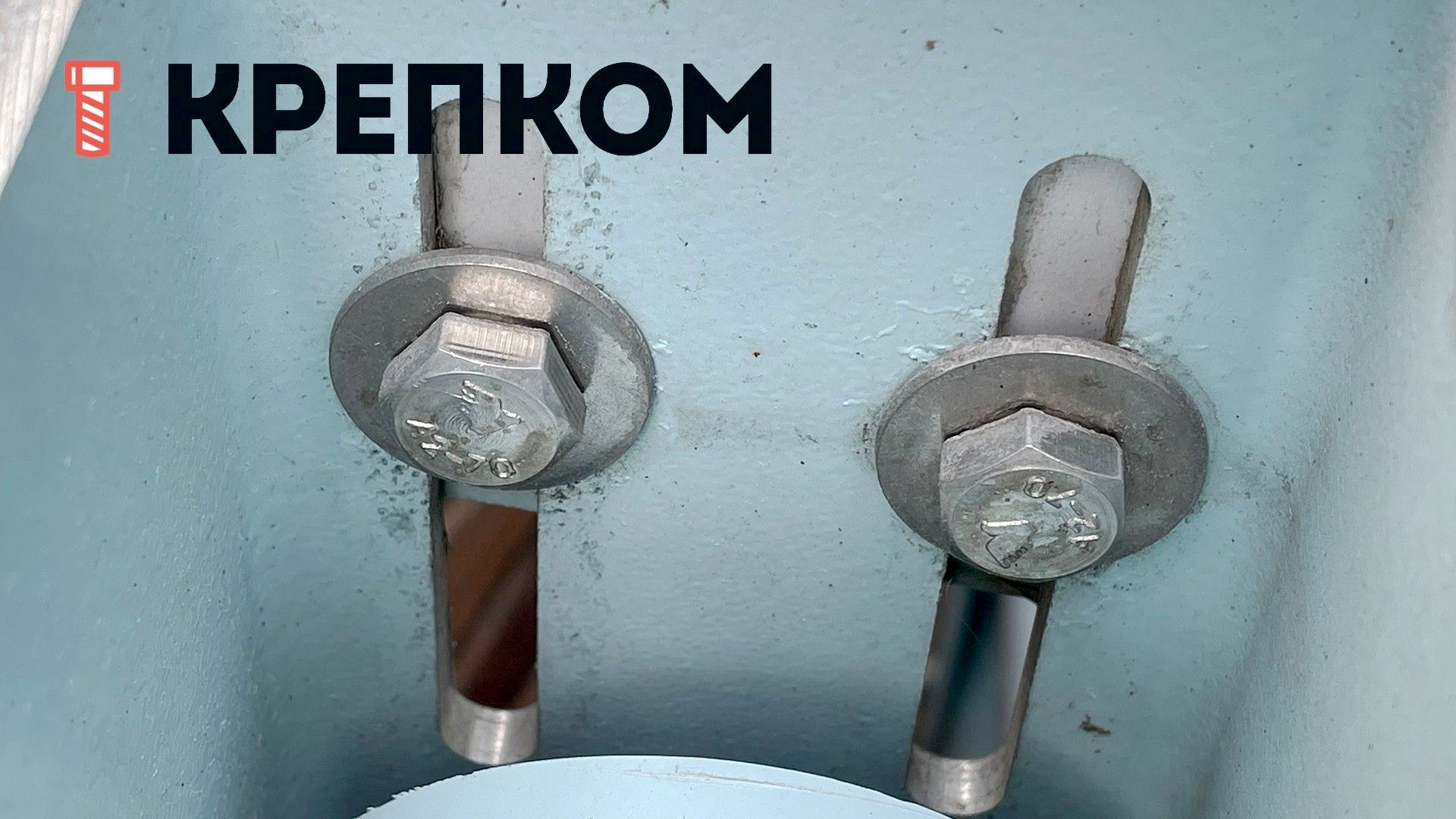

Стандарты DIN 931 / 933 (ISO 4014 / 4017) и ГОСТ 7798 / 7805 допускают изготовление болтов из коррозионностойкой (нержавеющей) стали. Это делает их незаменимыми в условиях повышенной влажности, агрессивных сред, пищевой и фармацевтической промышленности. Для них используется единая маркировка: марка стали + класс прочности (например, А2-70 или А4-50).
Важно при заказе: если нужен нержавеющий болт, указывайте не только стандарт (например, DIN 933 М12х50), но и марку: А2 или А4. В системе ГОСТ это может быть «сталь 12Х18Н10 или 08Х17Н13М2», но маркировка А2/А4 — универсальный язык для поставщиков.

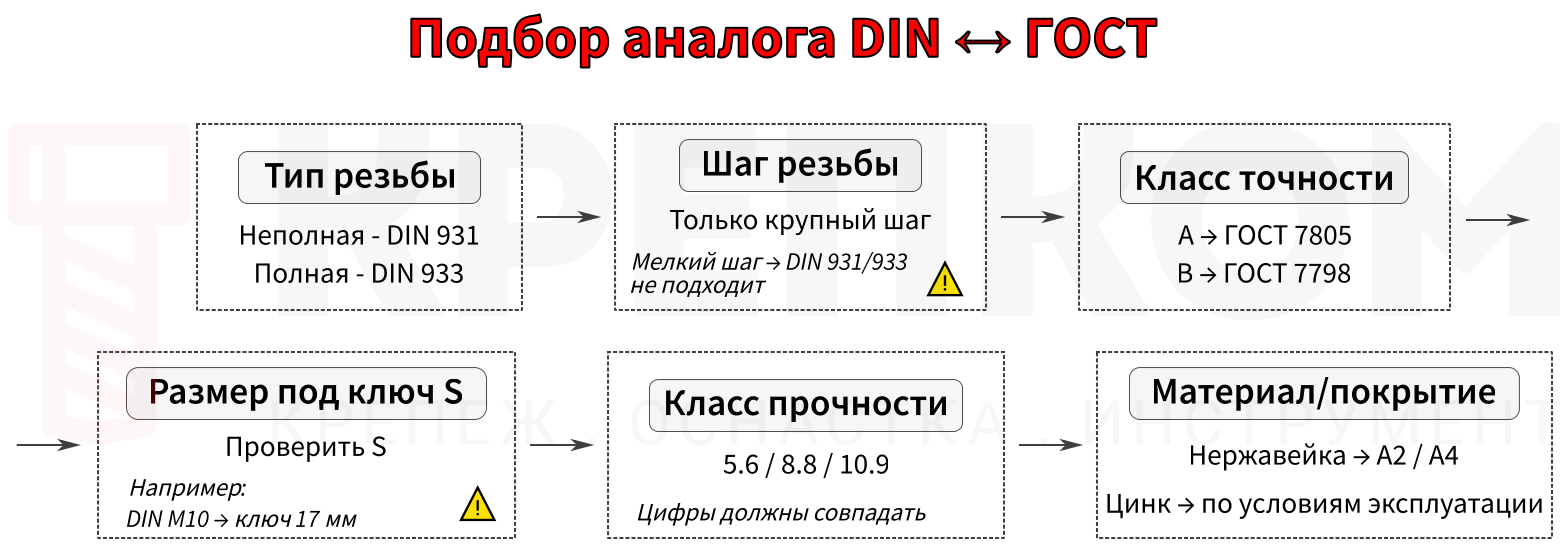

Чек-лист: подбор аналога (DIN ↔ ГОСТ)
ШАГ 1. Тип резьбы
- Нужна НЕПОЛНАЯ: DIN 931 ↔ ГОСТ 7798/7805 (где в таблице число, а не «Х»).
- Нужна ПОЛНАЯ: DIN 933 ↔ ГОСТ 7798/7805 (только если в таблице стоит «Х»).
ШАГ 2. Шаг резьбы
- DIN 931/933 = только крупный шаг.
- Если в спецификации ГОСТ с мелким шагом — DIN не подойдет.
ШАГ 3. Класс точности (посадка)
- Ответственный узел (точные отверстия): ГОСТ 7805 (класс А) ↔ DIN/ISO класса А (диаметры до М24).
- Строительство / общие узлы: ГОСТ 7798 (класс В) ↔ DIN/ISO класса В.
ШАГ 4. Размер под ключ (S)
- Проверьте М10, М12, М14, М22. Убедитесь, что у монтажников есть нужные ключи (например, на 17 мм для DIN М10).
ШАГ 5. Класс прочности
- Цифры на головке (5.6, 8.8, 10.9) должны строго совпадать. Требуйте сертификат при закупке ответственного крепежа.
ШАГ 6. Материал и покрытие
- Для нержавейки указывайте марку стали (А2 или А4), а не просто «нержавейка».
- Подбирайте тип цинка под условия эксплуатации (гальваника для помещения, горячий цинк для улицы).
Заключение
Вопрос взаимозаменяемости болтов DIN 933, DIN 931 и ГОСТ 7798, ГОСТ 7805 — это не вопрос «что лучше», а вопрос совместимости. Мировой рынок крепежа унифицирован, но инженерная грамотность при подборе аналогов остается обязательным условием. Используйте этот гид как шпаргалку, и вы сможете безошибочно заменять импортные болты отечественными и наоборот, экономя время и деньги без потери качества соединения.
