При разработке электронного устройства выбор стойки для печатной платы часто кажется второстепенной задачей. Однако материал этой небольшой детали напрямую влияет на надежность, электромагнитную совместимость (ЭМС) и долговечность изделия.

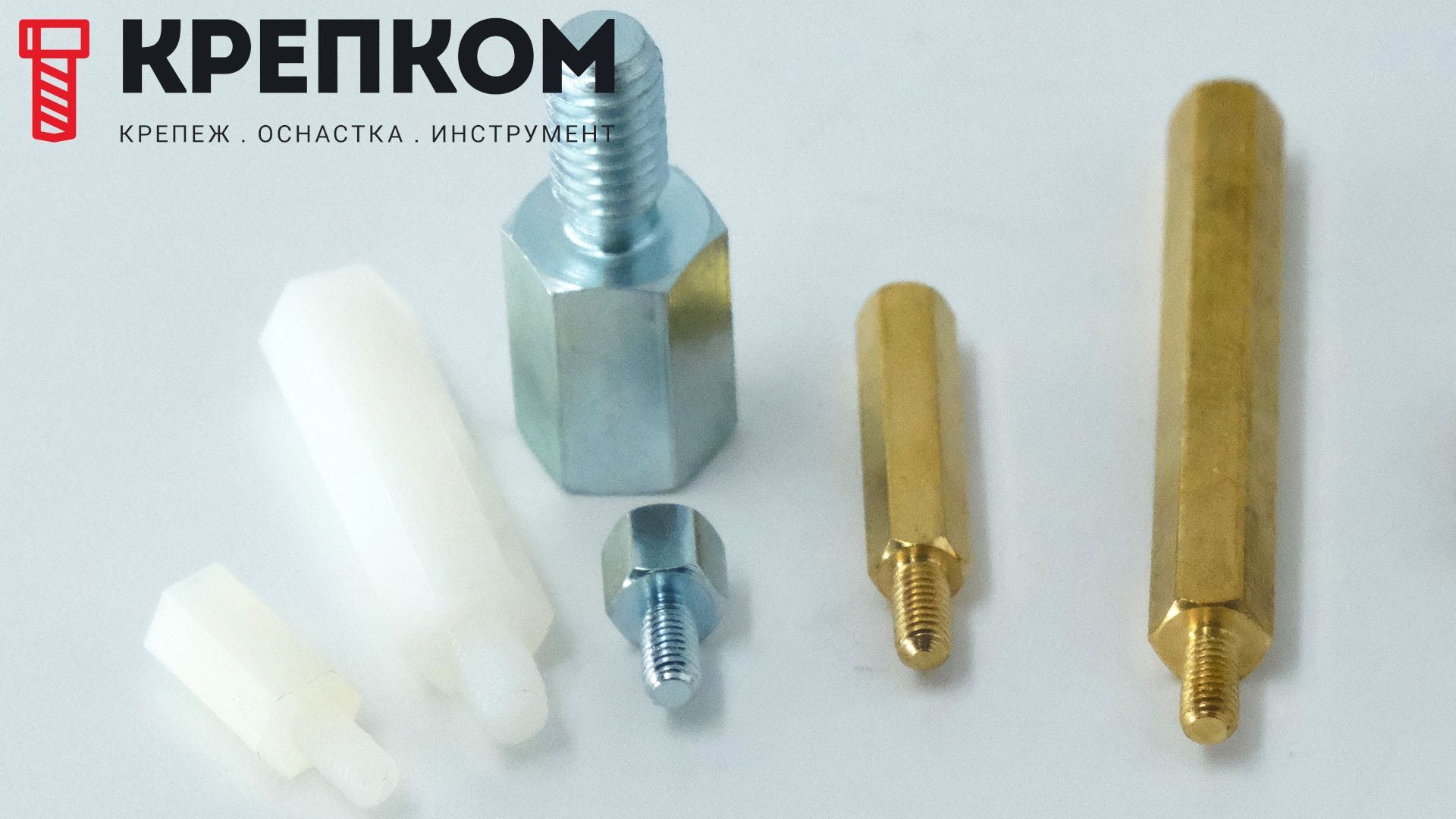

В этой статье мы проведём детальное сравнение трёх основных материалов — нейлона, латуни и стали — и разберём гибридное решение: нейлоновые стойки с латунной вставкой.
Сравнительная таблица характеристик
| Характеристика | Нейлон (PA66) | Латунь | Нержавеющая сталь | Углеродистая сталь |
| Электропроводность | Диэлектрик (не проводит ток) | Отличный проводник (может потребоваться изоляция) | Проводник (может потребоваться изоляция) |
Проводник (может потребоваться изоляция) |
| Температурный диапазон | от -40°C до +85°C | от -60°C до +200°C | от -200°C до +400°C (зависит от марки) | от -40°C до +150°C |
| Прочность и нагрузка |
Низкая / Средняя Подходит для легких плат |
Средняя / Высокая Достаточна для большинства применений в электронике |
Высокая Для тяжелого оборудования и жестких условий эксплуатации |
Высокая Для тяжелых узлов, подверженных вибрации |
| Коррозионная стойкость | Высокая (не ржавеет) | Хорошая, но для повышения стойкости часто используется никелирование | Отличная | Низкая - для голой стали, Средняя - для оцинкованной стали |
| Магнитные свойства | Не магнитится | Не магнитится | Не магнитится | Магнитится |
| Применение | Бытовая электроника, изоляция, легкие портативные устройства | ВЧ-электроника, многоэтажное расположение плат, заземление на корпус, отвод тепла | Корпуса повышенной прочности, агрессивные среды, уличная электроника | Бюджетные решения, сухие помещения |
Больше информации в предыдущей статье: «Стойки для печатных плат: полный гид по выбору, типам и монтажу».

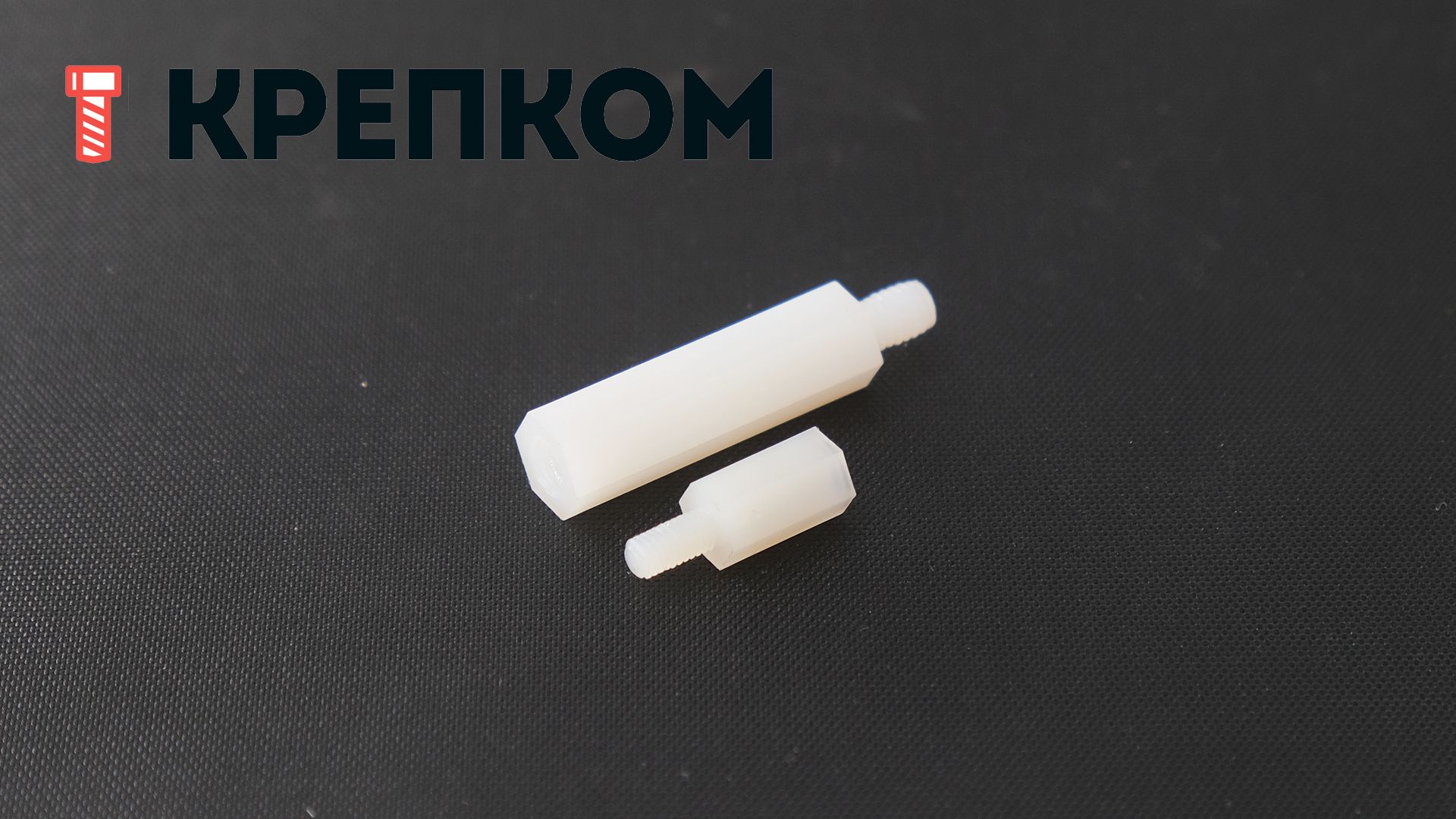

Нейлон: изоляция и лёгкость
Нейлоновые стойки — стандартный выбор для большинства потребительской электроники, телекоммуникационного оборудования и плат с низким тепловыделением.
Преимущества:
- Электрическая изоляция: нейлон — отличный диэлектрик. Это исключает риск короткого замыкания между платой и металлическим корпусом, а также защищает чувствительные цифровые цепи от паразитных токов.
- Стойкость к коррозии: в отличие от металлов, нейлон не ржавеет и устойчив к воздействию большинства химикатов, окислителей и щелочей.
- Вес: Пластик примерно в 1,5–2 раза легче алюминия и в 7 раз легче стали, что критично для портативных устройств.
Ограничения:
- Избегайте использования нейлоновых стоек в условиях высоких температур или больших нагрузок, поскольку пластик со временем может ослабевать или деформироваться под воздействием напряжения.
- Еще один враг нейлоновой стойки — влага. Нейлон (полиамид) гигроскопичен: способен впитывать влагу из воздуха. В условиях повышенной влажности (тропический климат, негерметичные корпуса, цехах с паром) нейлон может разбухать, терять до 20-30% своей механической прочности и изменять диэлектрические свойства.

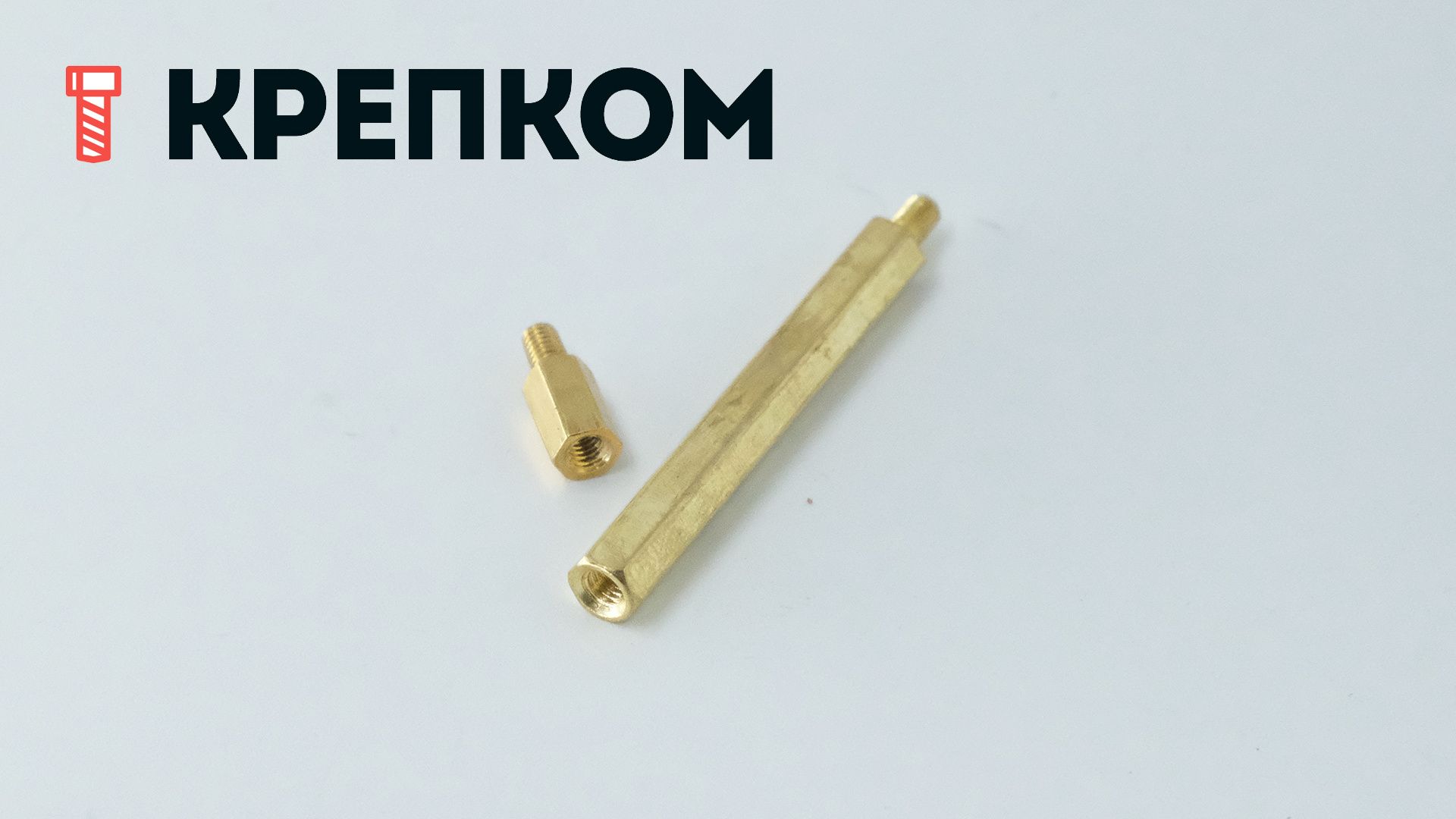

Латунь: для заземления и ВЧ-цепи
Латунные стойки используются там, где требуется не только механическая фиксация, но и электрический контакт для заземления.
Металлическая стойка (латунь) соединяет плату с корпусом устройства. Это критично для электро-магнитной совместимости (ЭМС) технических средств. Если монтажное отверстие на плате соединено с «землей» (шасси), то через стойку и винты все высокочастотные помехи с корпуса стекают на землю, не попадая во внутренние цепи.
Важное правило для инженера: подключайте стойку только к шасси (защитной земле), никогда к сигнальной земле (GND вашей логики). В противном случае вы сами создадите паразитный контур, который будет излучать помехи (дипольная антенна).
Почему именно Латунь, а не Сталь для заземления?
- Немагнитность: латунь не намагничивается, что критично для ВЧ-трактов и чувствительных аналоговых схем, где сталь могла бы вносить искажения.
- Обработка: латунь мягче стали, она не «заедает» резьбу при закручивании (меньше трения), в отличие от нержавейки, которая склонна к схватыванию (прихватыванию) резьбы без смазки.
- Теплоотвод: медь в составе латуни обеспечивает лучшую теплопроводность, чем сталь, помогая отводить тепло от мощных компонентов.

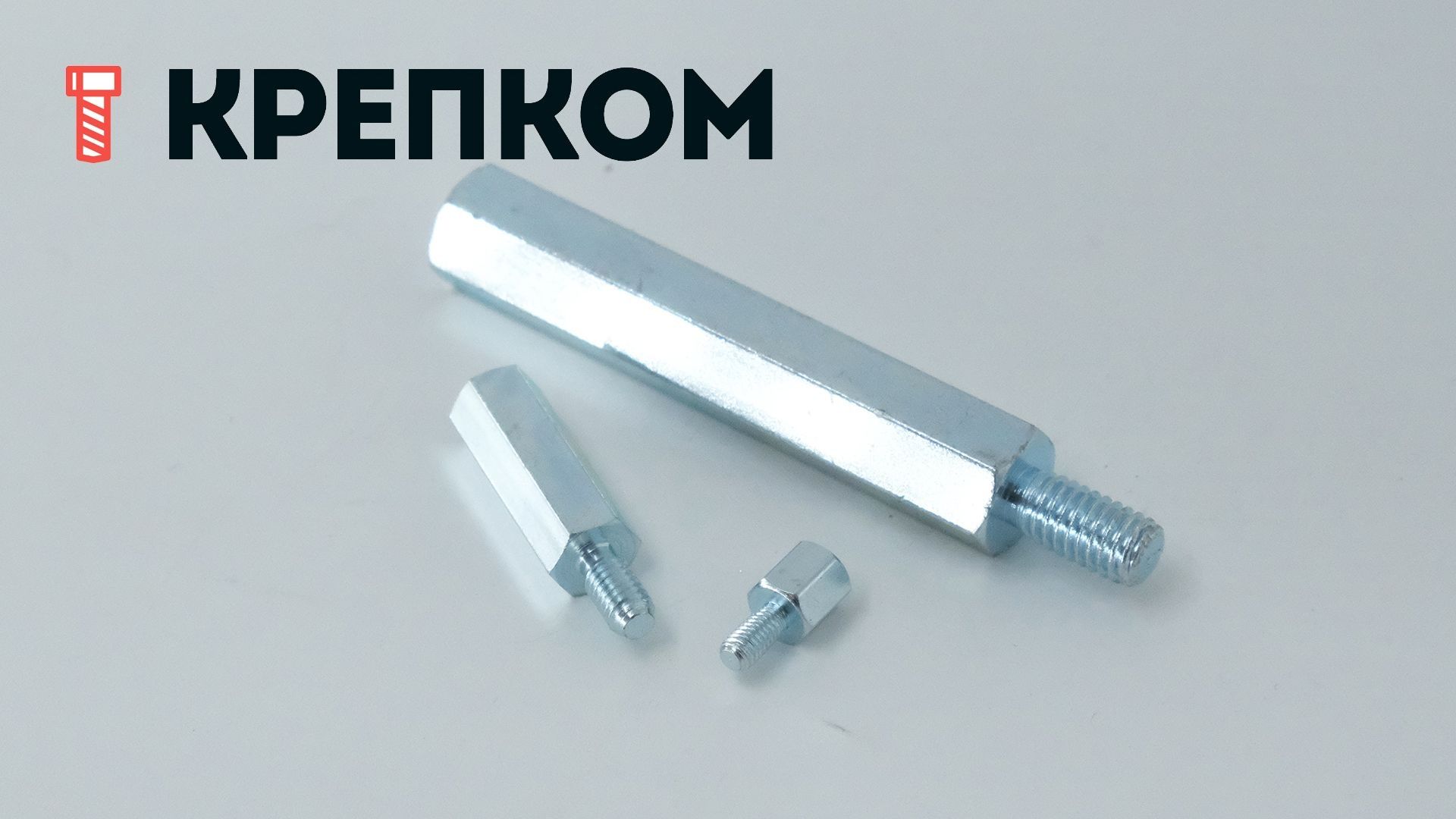

Сталь: там, где нужна прочность
Стальные стойки (обычно из оцинкованной стали или нержавеющей A2 или A4) используются в промышленности, автомобилестроении и аэрокосмической отрасли.
- Прочность: выдерживают огромные нагрузки на сжатие и срез. Если устройство работает на вибростенде — это ваш выбор.
- Коррозия: нержавейка устойчива к солевым туманам и агрессивным средам, но стоит дороже латуни и намного тяжелее.
- Предупреждение: если вы используете стальную стойку для заземления в высокочастотном устройстве, помните, что сталь проводит ток хуже меди (латуни). Для защиты от ЭМП это не критично, но для силовых цепей лучше использовать латунь.
ЭМС металлических стоек: правила заземления и зоны риска
Металлическая стойка — это не просто прочный крепеж, но еще и проводник. Вопрос заземления через стойку напрямую определяет электромагнитную совместимость (ЭМС) устройства.
Когда это нужно (польза)
Если плата установлена в экранированном металлическом корпусе, латунная или стальная стойка обеспечивает низкоомный контакт с шасси. Это создает путь для стекания высокочастотных помех (EMI) с корпуса на защитную землю, не давая им проникнуть во внутренние цепи.
Когда это опасно (риски)
- Паразитное замыкание. Если в зоне крепления стойки на плате проходят сигнальные дорожки (особенно ВЧ или высоковольтные), металл замкнет их на корпус или создаст паразитный контур заземления (ground loop). Решение: устанавливайте изолирующие шайбы или переходите на нейлоновые стойки.
- Магнитные искажения. Сталь (в отличие от латуни) обладает магнитной проницаемостью. Если стальная стойка расположена рядом с катушками индуктивности или дросселями, она искажает магнитное поле, внося нелинейные искажения в работу аналоговых трактов и ВЧ-цепей.
Гибридное решение: нейлон с латунной вставкой
Запрос стойка нейлон латунь часто приводит к противоречивым результатам, потому что многие упускают из виду гибриды. Это самый недооценённый и часто неправильно понимаемый тип стоек. В рунете почти нет внятных описаний нейлоновых стоек с латунной вставкой.

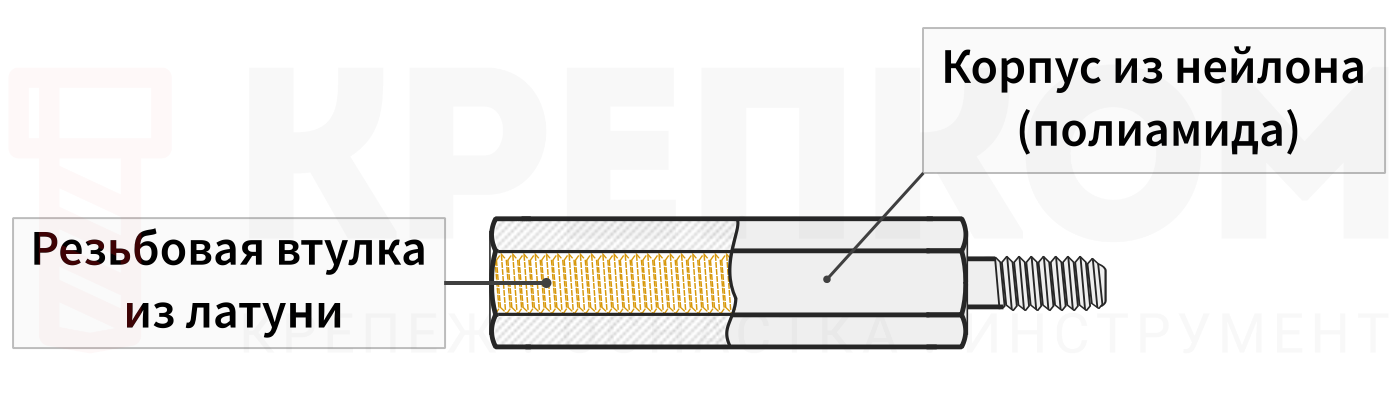

Конструкция: стойка сделана из нейлона (полиамида), но внутрь запрессована резьбовая втулка из латуни.
Зачем это нужно?
- Надежность резьбы: пластик (нейлон) имеет свойство «ползти» и сминаться под нагрузкой. Латунная вставка позволяет многократно закручивать и выкручивать винт без риска сорвать резьбу, сохраняя постоянный момент затяжки.
- Изоляция + Крепёж: в отличие от чисто металлической стойки, нейлоновый корпус изолирует плату от шасси, предотвращая короткие замыкания. Это дает механическую прочность металла и электрическую изоляцию пластика.
- Отсутствие намагниченности: комбинация нейлона и латуни не создает магнитных полей и не реагирует на внешние магниты. Это делает стойки идеальными для использования рядом с чувствительными датчиками, антеннами и медицинским оборудованием (например, МРТ).
- Теплоотвод: латунная вставка помогает локально отводить тепло от места контакта винта, снижая риск плавления нейлона в точке крепления (хотя общая термостойкость ограничена свойствами самого нейлона, обычно до 80–120°C).
Читайте в статье: «MF, FF, MM — в чём разница: типы соединений стоек для плат».

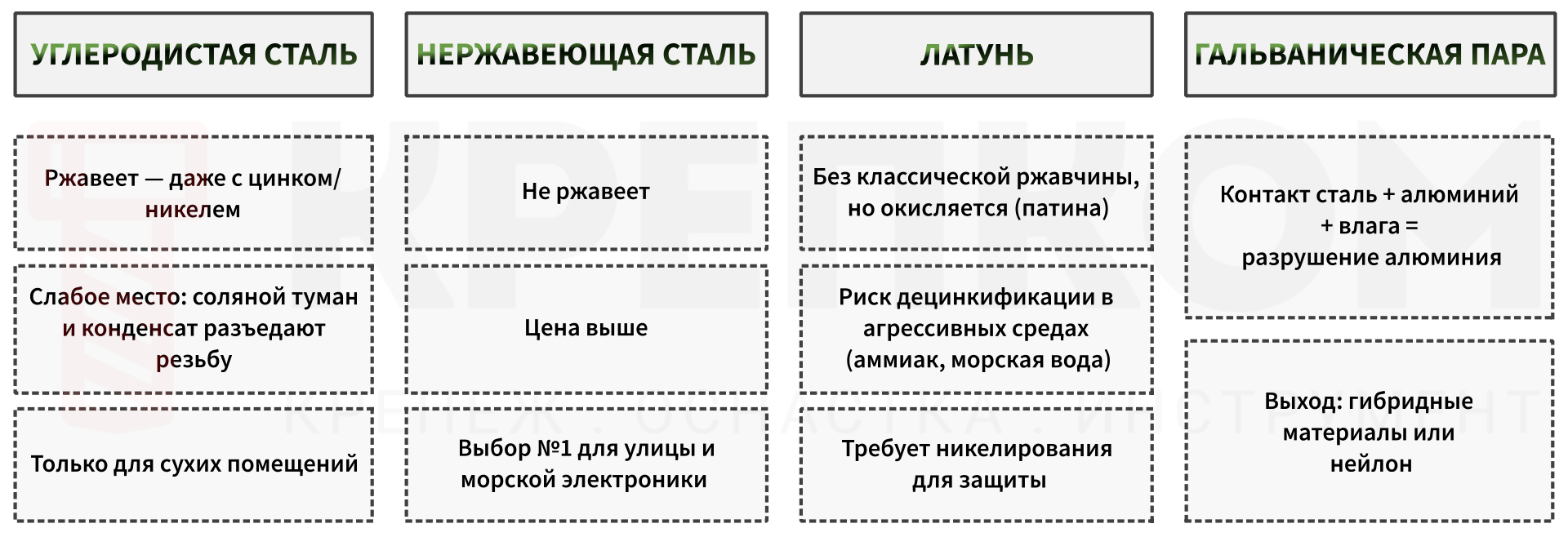

Влажность и коррозия: кто кого переживет?
Углеродистая сталь
Ржавеет. Даже с гальваническим покрытием (цинк, никель) в условиях соляного тумана или конденсата коррозия доберется до резьбы. Используйте только для сухих помещений.
Нержавеющая сталь (304/316)
Не ржавеет, но стоит дороже. Выбор для уличных камер и морской электроники.
Латунь
Не ржавеет в классическом понимании, но окисляется и покрывается патиной. В агрессивных средах (аммиак, морская вода) возможна децинкификация (разрушение сплава). Требует никелирования.
Гальваническая пара
Отдельная проблема — коррозия при контакте разнородных металлов. Если металлическая стойка контактирует с алюминиевым корпусом и попадает влага, алюминий начнет разрушаться. В таких случаях гибрид или нейлон — единственный выход.
руб.
руб.
руб.
руб.
руб.
Резюме для принятия решения
Выбирайте НЕЙЛОН, если...
- Стойка установлена вблизи токоведущих дорожек или контактов на плате.
- Вам нужно предотвратить короткое замыкание и обеспечить электрическую изоляцию.
- Конструкция не требует высокой механической прочности, а вес и стоимость имеют значение.
- Это ваш безопасный выбор по умолчанию для большинства радиолюбительских и легких промышленных проектов.
Выбирайте ЛАТУНЬ, если...
- Вам нужно заземлить плату через стойку на металлическое шасси корпуса.
- Плата выделяет много тепла, и нужен дополнительный отвод тепла от компонентов.
- Требуется надежное резьбовое соединение, которое выдержит многократную сборку-разборку (особенно с нейлоновым корпусом и латунной вставкой.
- Вы собираете многоярусную конструкцию («сэндвич») из нескольких плат, где важна и прочность, и проводимость.
Выбирайте СТАЛЬ, если...
- Плата или вся конструкция имеет большой вес и требует максимальной механической прочности при ограниченном бюджете (для сухих условий эксплуатации).
Выбирайте НЕРЖАВЕЮЩУЮ СТАЛЬ, если…
- Устройство будет эксплуатироваться в суровых условиях: улица, сильная вибрация, удары, агрессивная среда, перепады температур.
Выбирайте ГИБРИД (нейлон + латунная вставка), если…
- Требуется частая разборка оборудования без потери электрической изоляции.
