Введение: давайте начнем с того, что выкинем шайбу Гровера
Да, вы все правильно прочитали. Пружинная разрезная шайба (ГОСТ 6402, DIN 127), десятилетиями кочующая из одного чертежа в другой как аксиома виброзащиты — одно из самых укоренившихся инженерных заблуждений. Это механическое плацебо, которое в условиях реальной поперечной вибрации не просто бесполезно, но и вредно. Беспристрастный вердикт теста Юнкера (DIN 65151) однозначен: она способствует потере преднатяга.
Как это происходит? Вместо того чтобы стопорить соединение, её острая кромка под микровибрациями буквально сошлифовывает опорную поверхность гайки и детали, превращая металл в пыль. Одновременно сама шайба со временем «проседает», теряя упругость. Оба этих эффекта приводят к одному — уменьшению общей длины сжатия в узле. А малейшее уменьшение этой длины — это и есть прямая, необратимая потеря жизненно важной силы затяжки.
И это показательный симптом гораздо более глубокой проблемы: мы привыкли бороться с вибрацией набором устаревших «дедовских» методов, вместо того чтобы применять системный, расчетный подход. Мы ставим контргайки там, где нужен контроль натяга, и заливаем все фиксатором там, где требуется многократная разборка.
Эта статья — демифологизация. Мы разберем каждое популярное решение, пропустим его через безжалостный фильтр физики и современных стандартов испытаний. Мы покажем, что работает, что не работает, и, самое главное, — почему. Приготовьтесь возможно пересмотреть свои взгляды на надежность.
руб.
Физика процесса: механика самоотвинчивания по тесту Юнкера

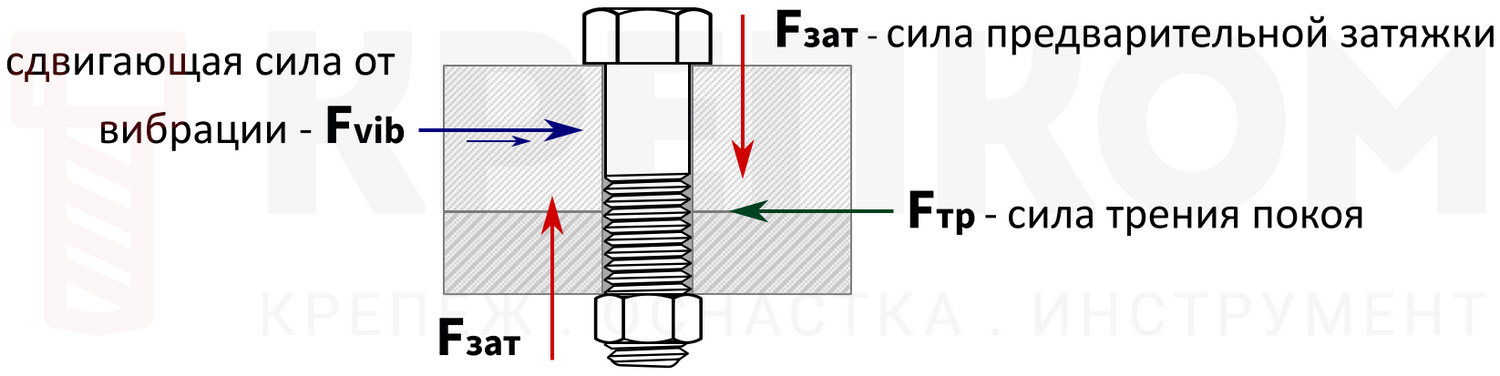

Поперечная вибрация вызывает микроподвижки между скрепляемыми деталями. Эти сдвиги на мгновение снижают эффективный коэффициент трения в стыке и резьбе. Накопленная в растянутом болте упругая энергия высвобождается, вызывая накопительный обратный поворот резьбы. Этот механизм воспроизводится стандартизированными тестами DIN 65151 (Junker test) и ISO 16130 — отраслевыми стандартами оценки вибростойкости.
Подробнее о тестировании Юнкера на виброустойчивость шайбы гровер читайте в нашем обзоре.
Арсенал решений: систематизация методов борьбы
- Механическая блокировка: физический барьер для вращения.
- Силовое противодействие: создание сил трения, превосходящих сдвигающие нагрузки.
- Химическая фиксация: адгезионное заполнение резьбового зазора.
Стопорение формой и силой: механические решения

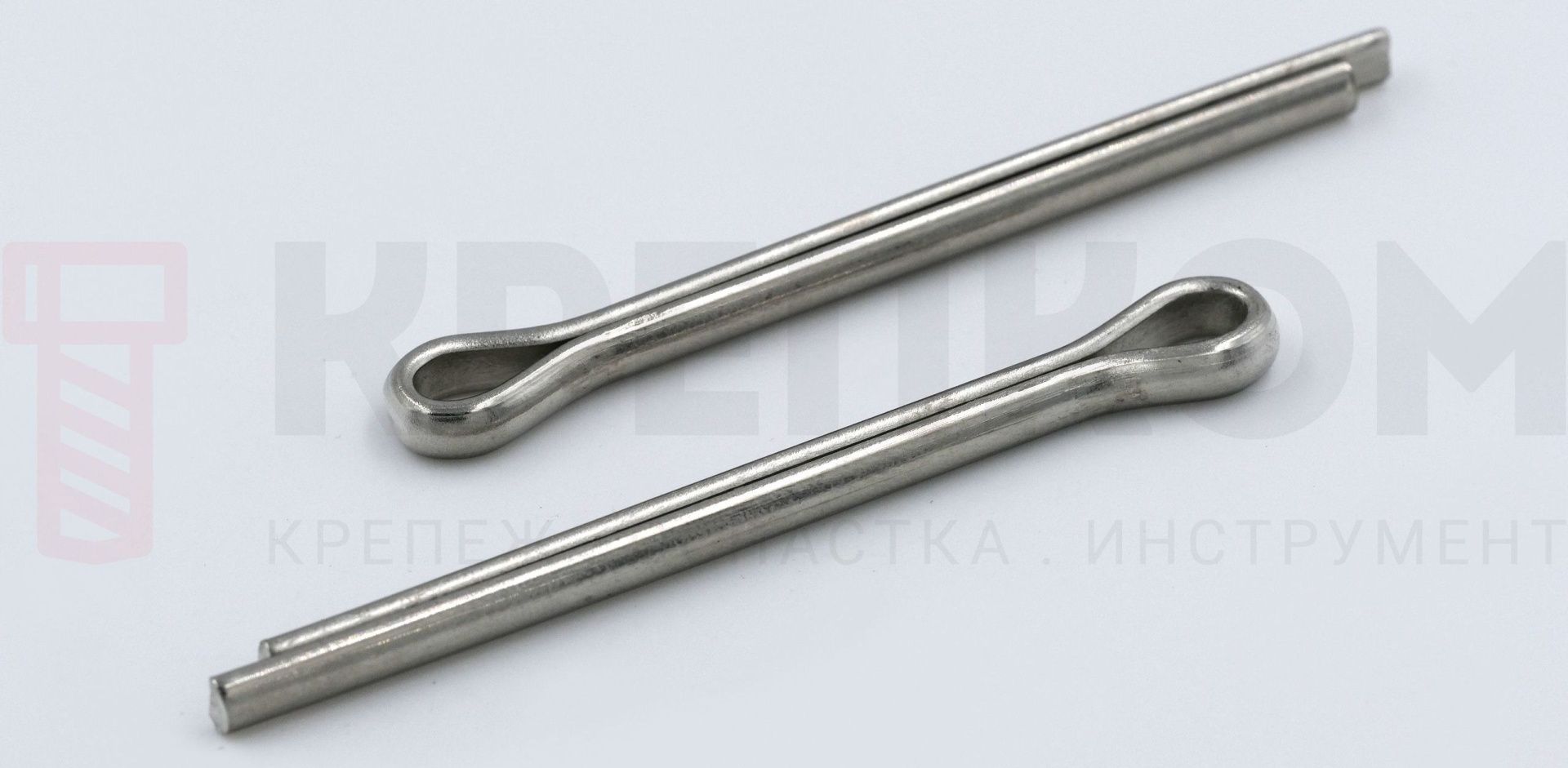

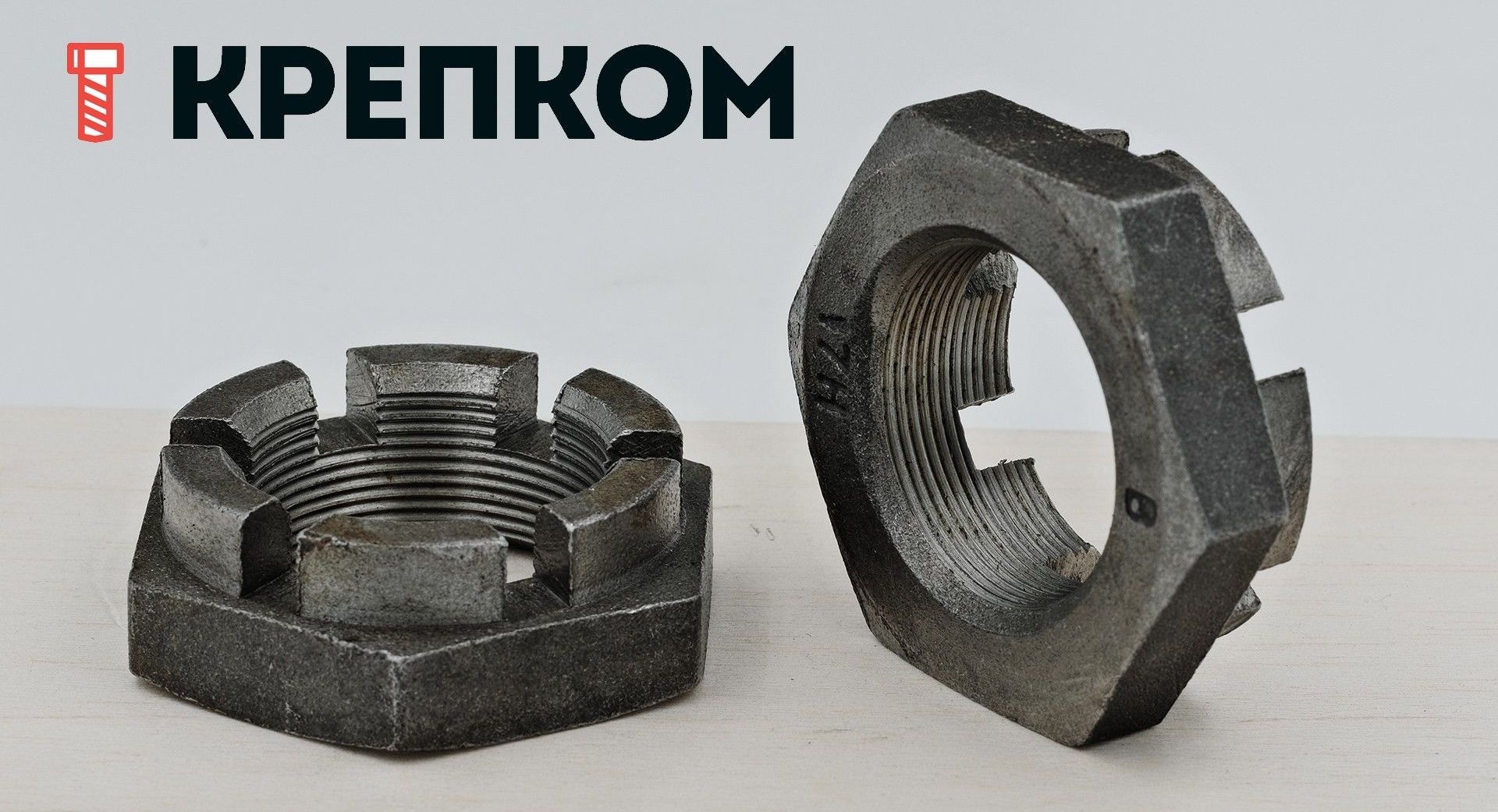

- Корончатые гайки (ГОСТ 5918) + Шплинты (ГОСТ 397): классика для узлов, где предотвращение полного откручивания важнее сохранения точного преднатяга. При каждой сборке используется новый шплинт.
- Контргайка (система «гайка-гайка»): пожалуй, второй по популярности «дедовский» метод после шайбы Гровера. Идея состоит в том, чтобы навинтить вторую гайку поверх основной для взаимной блокировки.
- Теория: при правильной установке (сначала тонкая гайка с малым моментом, затем основная с полным моментом, которая создает напряжение между витками обеих гаек) система действительно может создать некоторый стопорящий эффект.
- Вердикт теста Юнкера: на практике этот метод — инженерный самообман. Во-первых, он крайне чувствителен к ошибкам монтажа — 9 из 10 механиков собирают его неверно (сначала основная гайка, потом контрящая), что сводит эффект к нулю. Во-вторых, и это главное, даже идеально собранная система контргаек не решает корневую проблему — она не предотвращает микроподвижки в стыке деталей, которые и являются причиной потери преднатяга. Тесты по DIN 65151 показывают крайне низкую эффективность контргаек в условиях поперечной вибрации по сравнению с современными решениями. Это устаревший подход, создающий ложное чувство надежности.
- Самоконтрящиеся гайки:

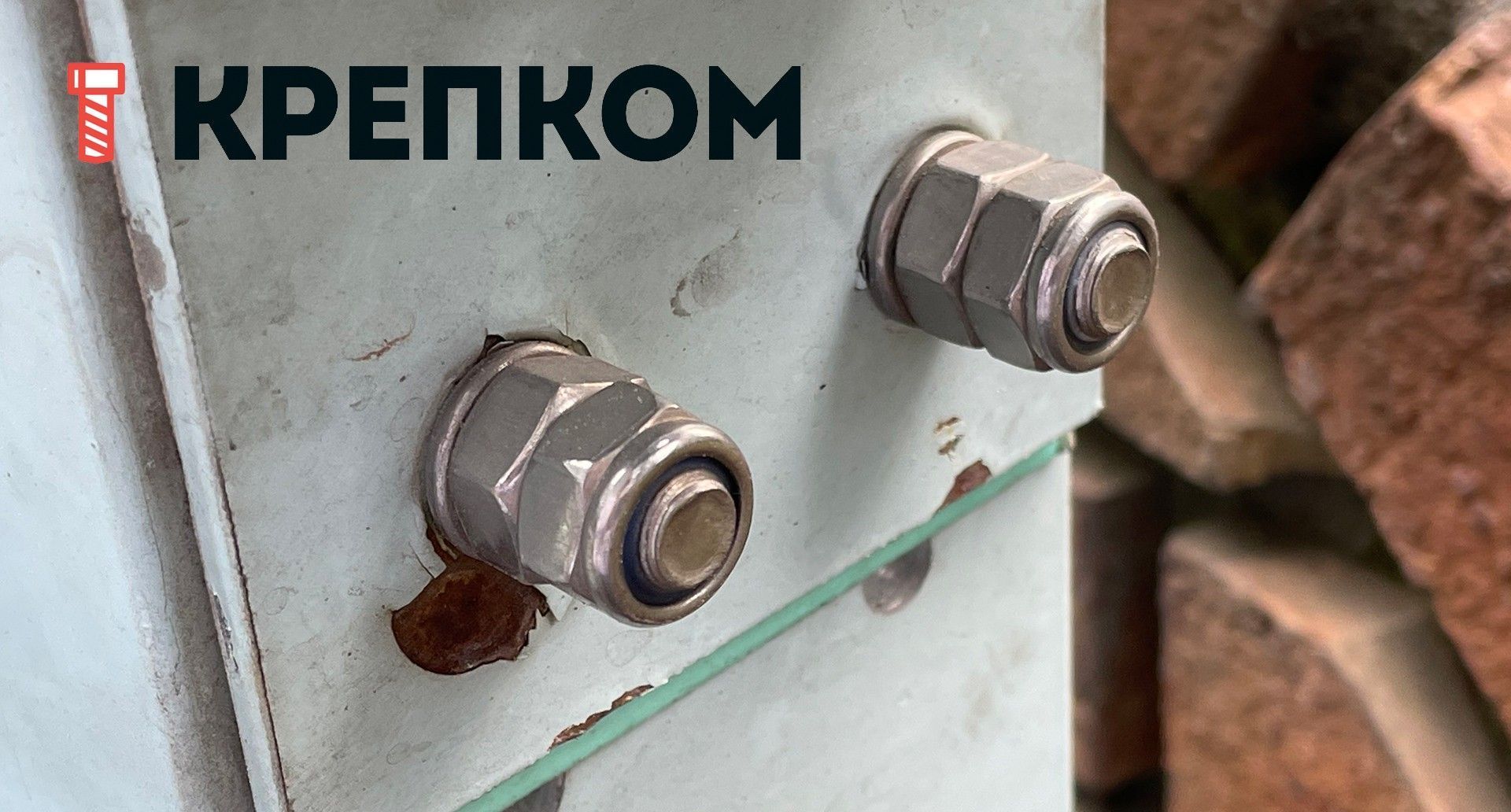

- С полиамидной вставкой (DIN 985/982, ISO 2320): температурный диапазон -50°C до +120°C. Избегать контакта с ароматическими растворителями (толуол) и кетонами; учитывать УФ-деградацию при наружном применении. Повторное использование не более 3-5 циклов с контролем момента отвинчивания по ISO 2320.
- Цельнометаллические (DIN 980): для температур до +500°C. Повторное использование ограничено.
- Крепеж с зубчатым фланцем: требуется твердость опорной поверхности >HB 120. Не применять по анодированным, гальванизированным или окрашенным покрытиям без промежуточных закалённых шайб. Рекомендуется однократное применение.
- Стопорные шайбы:

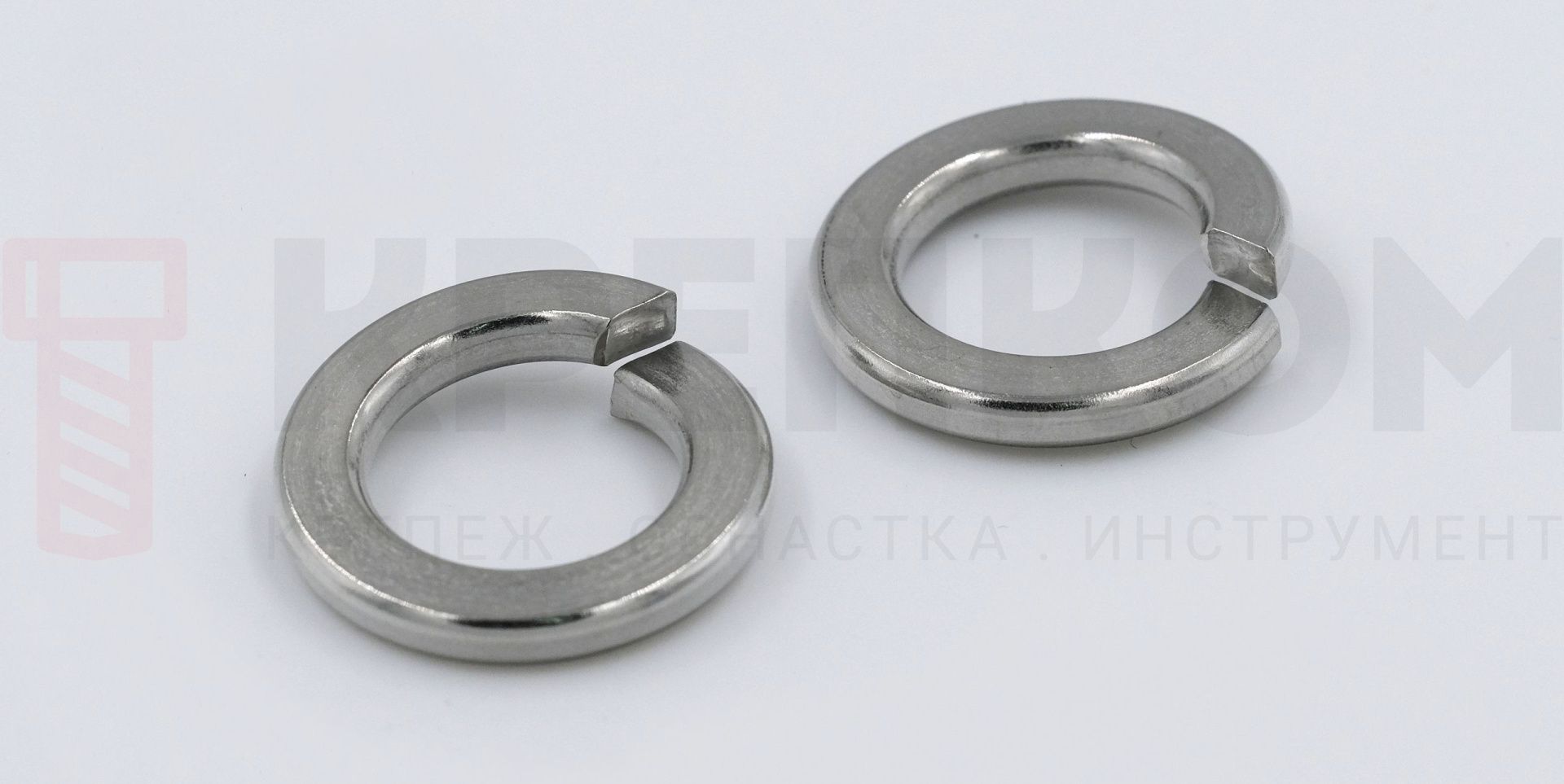

- Шайба Гровера (ГОСТ 6402-70): по методике Юнкера не обеспечивает стойкости к поперечной вибрации. Не рекомендуется в ответственных узлах.
- Парные клиновые стопорные шайбы (в т.ч. Nord-Lock): обеспечивают самоблокирование (угол клина α > угла подъёма резьбы β). Эффективность подтверждена по DIN 65151. Требуют твердых опорных поверхностей (HB < 300) и плоской поверхности относительно головки болта/детали.
Подробнее о шайбах, гроверах, контргайках читайте в нашем обзоре.
Силовой натяг и химия: создание монолитного соединения
- Высокопрочный крепеж с контролируемым натягом: ключевой фактор — достижение расчетного преднатяга с учётом коэффициента трения (K-фактора) согласно ISO 16047. Без контроля разброс преднатяга может достигать ±30%. Методы контроля: момент-угол (точность ±15%), измерение удлинения болта (±5%), ультразвуковой контроль (±3%). Превышение 90% предела текучести (Rp0,2) снижает усталостный ресурс резьбы.

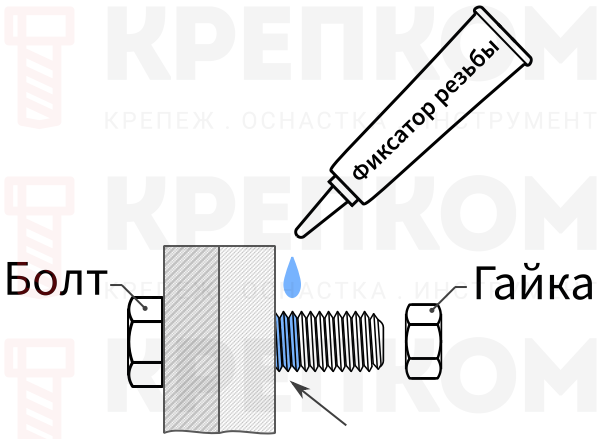

- Анаэробные фиксаторы резьбы: требуют селективного подхода по прочности (снятие: низкая 5-15 Н·м, средняя 20-40 Н·м, высокая >50 Н·м), температуре (стандартные до 180°C, термостойкие до 300°C) и зазору (оптимально 0,05-0,15 мм). Для пассивных металлов (нержавеющая сталь, цинк, хром) обязательно применение активатора для обеспечения полной полимеризации.
Материалы, покрытия и коррозионная совместимость
- Гальванические пары: недопустим прямой контакт углеродистой стали с алюминием или медью во влажной среде (ГОСТ 9.005-72). Для разнородных металлов применять изолирующие прокладки или согласованные покрытия.
- Фреттинг-коррозия: микросдвиги в стыке вызывают абразивное разрушение оксидных плёнок. Профилактика: повышение преднатяга до расчетных значений, твёрдые подкладные шайбы.
- Водородная хрупкость: критичный риск для болтов класса прочности ≥10.9 при гальваническом цинковании. Предпочтительны цинк-ламельные покрытия (стойкость >2000 ч. в солевом тумане, наносятся без электролиза) или обязательное де-водороживание (прогрев при 200°C, 2-4 часа) после гальваники.
Подробнее об антикоррозийном крепеже читайте в нашем обзоре.
Инженерный чек-лист «Крепком»: алгоритм выбора
- Нагрузки: характер и амплитуда вибрации, удары?
- Класс прочности: совместимость болта (ISO 898-1) и гайки (ISO 898-2)?
- Контроль преднатяга: какой метод (момент-угол, удлинение) и какая смазка будут использоваться для стабилизации K-фактора (ISO 16047)?
- Среда: температурный диапазон, химическое воздействие, УФ?
- Материалы и покрытия: твердость поверхностей, риск гальванической коррозии?
- Обслуживание: требуется ли разборка? Предписан ли повторный контроль преднатяга после приработки соединения (24-48 часов эксплуатации)?
Сравнительная таблица "Критерии выбора вибростойкого крепежа"
| Тип решения | Повторное использование | Темп. диапазон (°C) | Метод контроля сборки | Рекоменд. покрытие | Относит. стоимость (TCO)* |
| Гайка с нейлон. вставкой | Ограниченно (до 5 циклов) | -50 / +120 | Момент | Цинк-ламель, Гальв. цинк | Низкая |
| Корончатая гайка + Шплинт | Да (новый шплинт) | -50 / +300 | Момент + позиционирование | Любое совместимое | Средняя |
| Крепеж с зубчатым фланцем | Нет (однократное) | -50 / +300 | Момент | Фосфатирование + масло | Низкая |
| Клиновые стопорные шайбы (в т.ч. Nord-Lock) | Да | -50 / +500 | Момент / Момент-угол | Цинк-ламель (Delta Protekt) | Высокая |
| Анаэробный фиксатор | Нет (повторное нанесение) | -55 / +180 (до +300) | Момент + контроль полимеризации | Без покрытия / Фосфатирование | Средняя |
| Высокопрочный натяг | Да | Зависит от крепежа | Момент-угол / Удлинение | Цинк-ламель, Сухие смазки | Высокая |
| *Оценка ориентировочная: итоговая стоимость зависит от цены простоя и критичности узла (Total Cost of Ownership). | |||||
руб.
Заключение: от закупки метизов к инженерному решению
Надежность резьбового соединения — это комплексная задача, решаемая не покупкой «лучшего» крепежа, а системным подходом. Он начинается с анализа нагрузок, причем с точной идентификацией их вектора. Важно понимать, что основной причиной самоотвинчивания, рассмотренной в этом гиде, является поперечная (сдвигающая) вибрация. Риски при чисто осевых (растягивающих) нагрузках значительно ниже, так как отсутствует главный механизм ослабления — микросдвиги в стыке. Для таких условий методы, основанные на высоком контролируемом преднатяге, показывают максимальную эффективность.
Это лишь подтверждает, что выбор метода стопорения, материалов, покрытий и обеспечение контролируемой процедуры сборки — звенья одной цепи. Совмещение методов (например, фиксатор + смазка) требует отдельной валидации.
В «Крепком» мы предоставляем инженерную экспертизу, помогая клиентам находить решения, обеспечивающие расчетную надежность для конкретной задачи.
