Каждый инженер и монтажник знает цену отказа резьбового соединения. Она измеряется не стоимостью болта, а затратами на устранение последствий: от дорогостоящего ремонта и простоя оборудования до репутационных потерь. Чаще всего первопричиной ослабления и разрушения узла становится пренебрежение элементами, чья задача — сохранять его целостность под нагрузкой. Речь идет о шайбах, гроверах и контргайках. Это не просто "метизы", а фундаментальные компоненты, обеспечивающие стабильность и долговечность соединения. В этом техническом руководстве мы разберем их функции, принципы работы и критерии выбора.
Функциональное назначение классических стопорных элементов

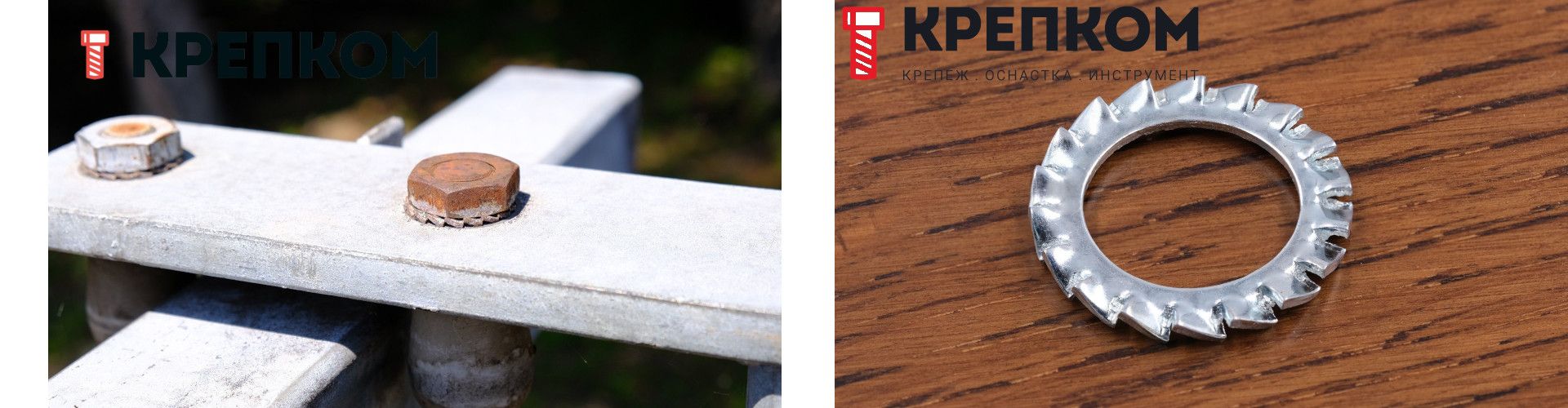

Любое резьбовое соединение подвержено воздействию внешних сил: вибрации, динамических и термических нагрузок, которые вызывают микросмещения в резьбе и приводят к потере предварительной затяжки. Стопорные элементы созданы для противодействия этим процессам.

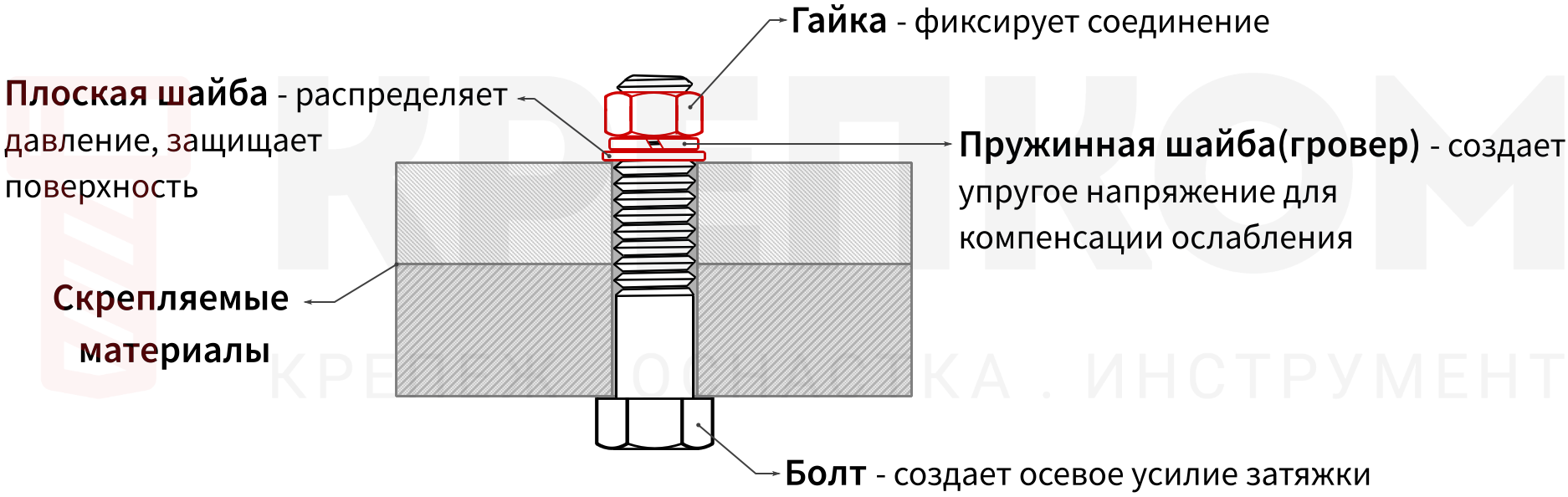

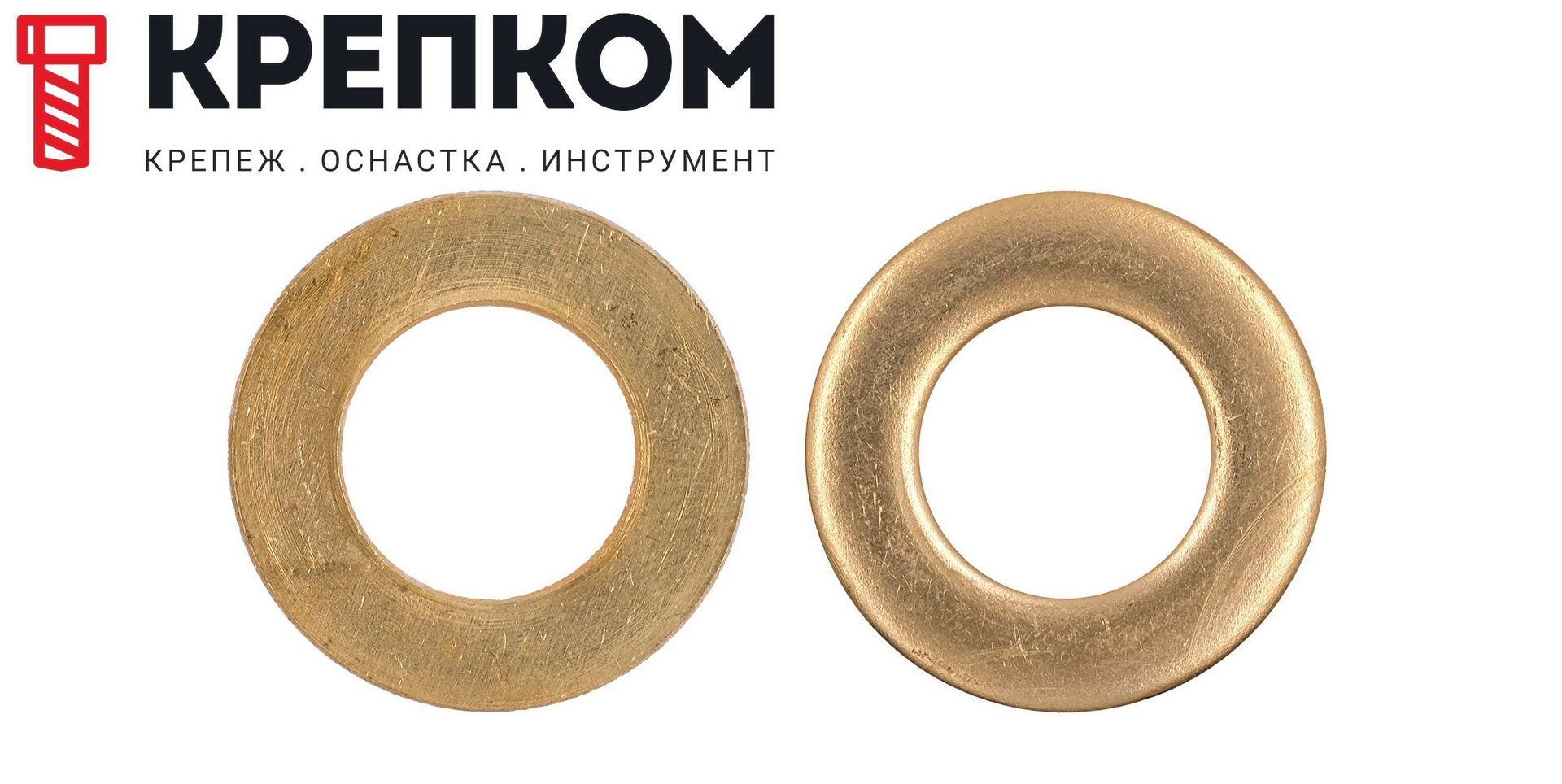

Плоские шайбы (ГОСТ 11371, DIN 125) - распределение нагрузки и защита
Основная, но не единственная, функция плоской шайбы — это увеличение площади опоры для головки болта или гайки.
- Принцип действия: шайба равномерно распределяет высокое контактное давление от гайки на большую площадь прилегающей поверхности. Это критически важно при работе с мягкими (алюминий, дерево, пластик) или тонколистовыми материалами, так как предотвращает их смятие («продавливание») и, как следствие, потерю натяжения в болте.
- Дополнительные функции: защищает поверхность детали от задиров при затяжке и может служить для перекрытия увеличенного или овального монтажного отверстия.

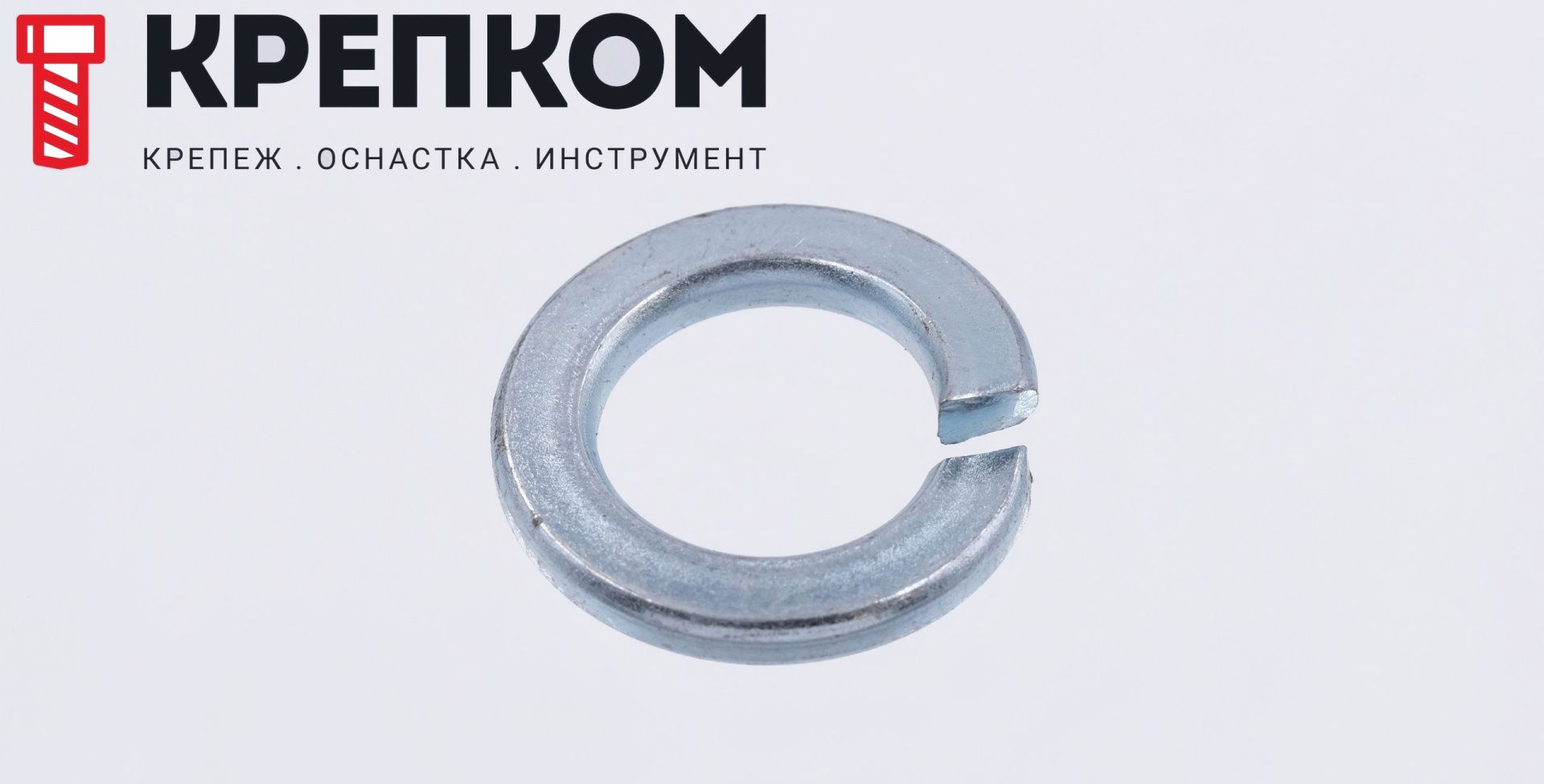

Пружинные шайбы (гровер, ГОСТ 6402, DIN 127) - компенсация и стопорение
Гровер — это пружинный элемент, работающий за счет упругой деформации.
- Принцип действия: при затяжке гайки гровер сжимается, создавая в соединении постоянное осевое усилие. Эта упругая сила частично компенсирует ослабление затяжки, возникающее из-за усадки материалов или вибрации. Острые кромки гровера также создают дополнительное трение, препятствуя самоотвинчиванию.
- Область применения: эффективен в соединениях, подверженных умеренным вибрациям и температурным колебаниям.
- Важное замечание: гровер является одноразовым элементом. После демонтажа он теряет свои упругие свойства и не подлежит повторному использованию.
Будет полезно: тест Юнкера на виброустойчивость.

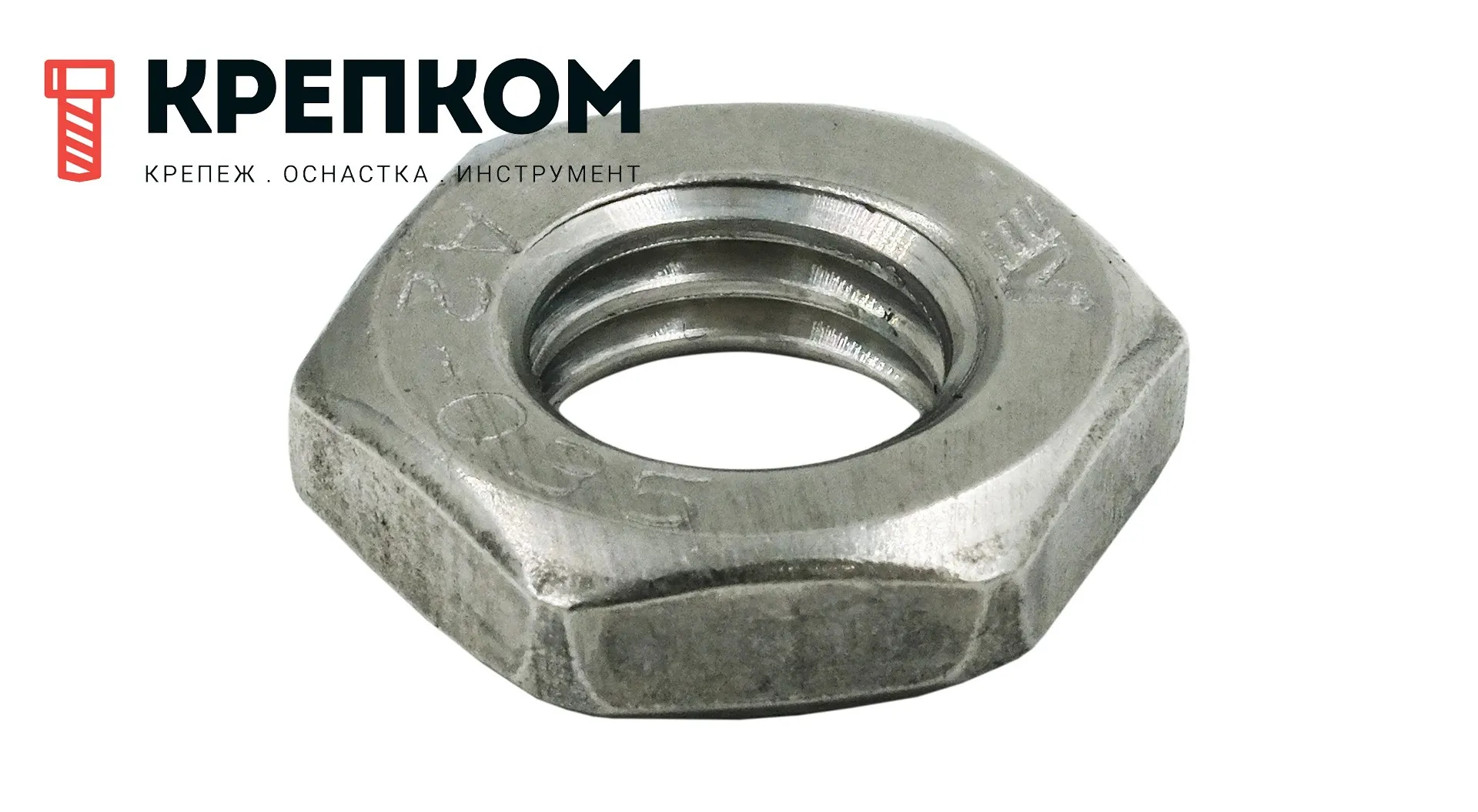

Контргайки (ГОСТ 5916, DIN 439) - метод механической блокировки
Контргайка создает жесткий механический распор в резьбовом соединении.
- Принцип действия: на болт накручивается и затягивается основная гайка с требуемым моментом. Затем, удерживая основную гайку от вращения, вплотную к ней затягивают вторую, контргайку. Это создает мощное трение и напряжение между витками резьбы болта и обеих гаек, что надежно блокирует основную гайку от ослабления.
- Область применения: ответственные узлы, где требуется высокая надежность фиксации, например, в креплениях осей, шарниров и рычагов.
Современные решения для критических нагрузок
Для узлов, работающих в условиях экстремальных вибраций и высоких динамических нагрузок, классических решений может быть недостаточно. Современная инженерия предлагает более эффективные альтернативы.
Клиновые стопорные шайбы
Эта система состоит из пары шайб с клиновидными поверхностями с одной стороны и радиальными зубьями с другой.
- Принцип действия: в отличие от гровера, работающего на трении, клиновые шайбы используют эффект натяжения. При попытке самоотвинчивания гайки, клинья на внутренних поверхностях шайб вызывают микроскопическое увеличение осевого натяжения болта. Это натяжение надежно блокирует гайку от дальнейшего вращения.
- Область применения: тяжелое машиностроение, мостовые конструкции, прессовое оборудование, горнодобывающая техника — везде, где вибрация является основным фактором риска.

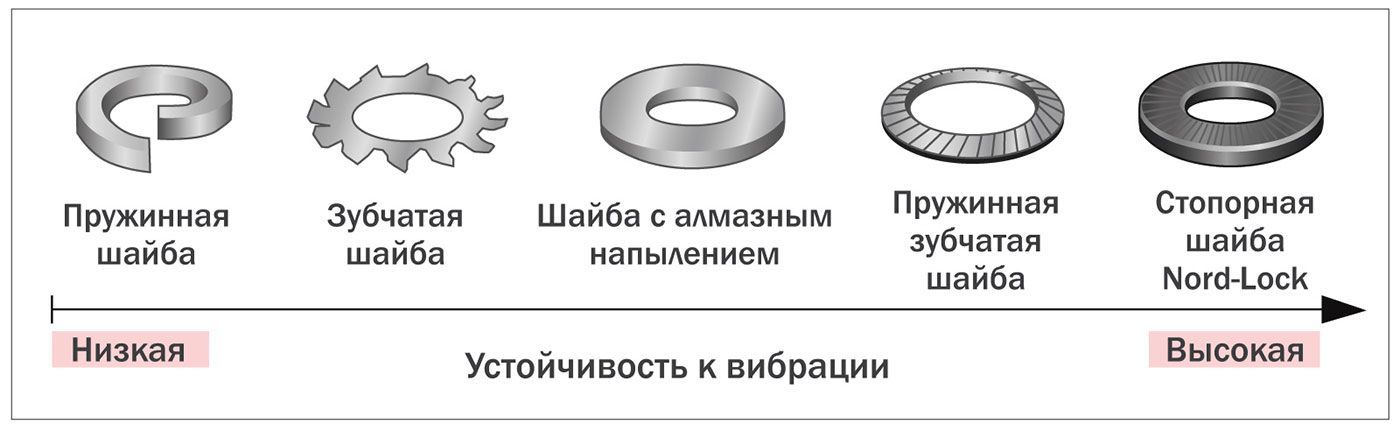

Шайбы Nord-Lock: максимальная защита от самоотвинчивания при вибрациях
В условиях постоянных вибраций и динамических нагрузок обычные шайбы и гроверы не всегда способны предотвратить ослабление резьбовых соединений. Для таких задач оптимальным решением становятся клиновые стопорные шайбы Nord-Lock — мировой стандарт надежности в ответственных узлах.
Как работают шайбы Nord-Lock?

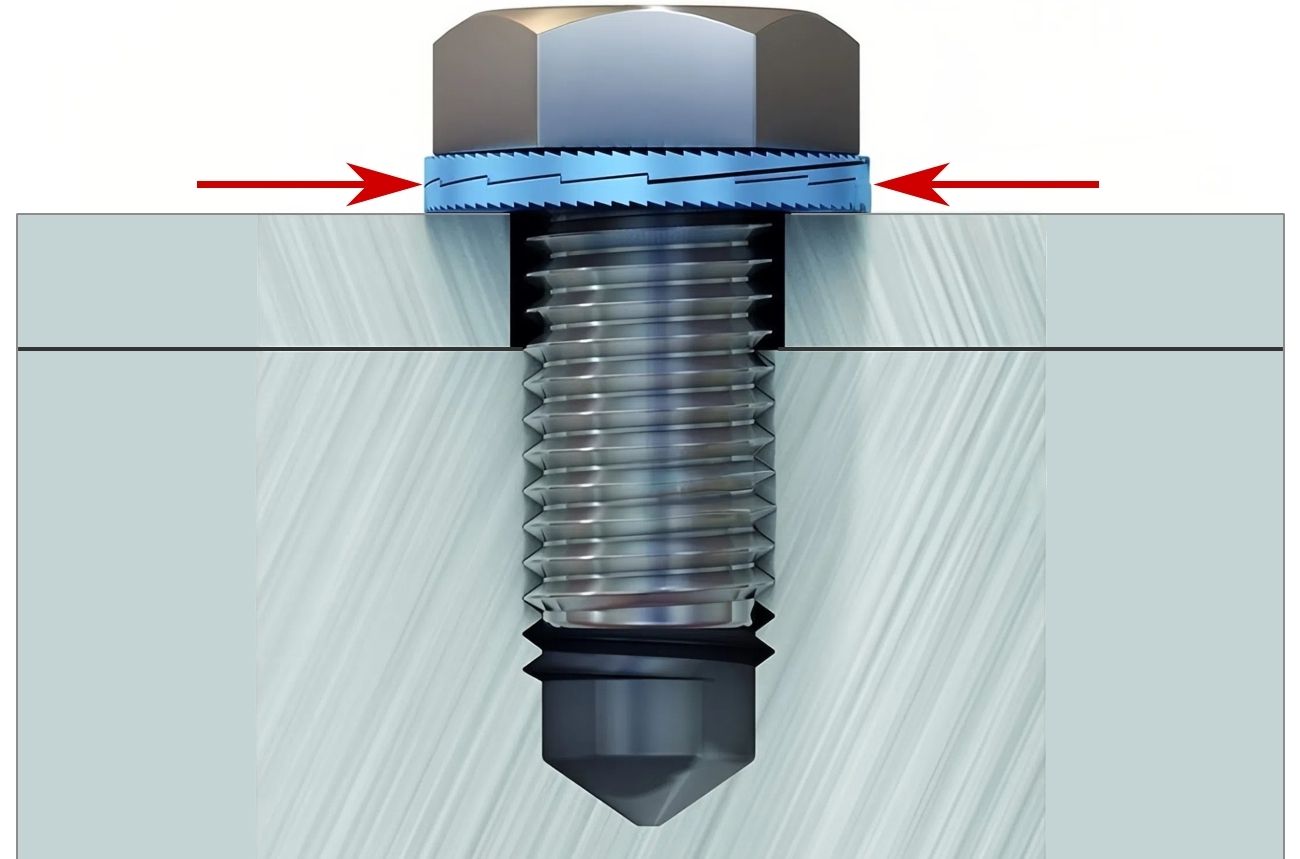

В отличие от традиционных стопорных элементов, которые полагаются на трение или упругость, система Nord-Lock использует механический клиновой эффект:
- Каждая пара шайб имеет наружные зубья (для сцепления с гайкой и поверхностью) и внутренние клинья.
- При затяжке шайбы создают жесткий замок, а при попытке самоотвинчивания клинья увеличивают натяжение болта, полностью блокируя ослабление.
- Шайбы Nord-Lock обеспечивают существенно более высокую устойчивость к самоотвинчиванию по сравнению с пружинными шайбами и контргайками, что подтверждается многочисленными испытаниями в условиях вибрационных нагрузок.
Где особенно важны шайбы Nord-Lock?
- Авиация и автомобилестроение – критические соединения в двигателях, шасси, несущих конструкциях.
- Нефтегазовая отрасль и судостроение – оборудование, работающее в условиях агрессивных сред и постоянных вибраций.
- Мосты, краны, тяжелая техника – узлы, где отказ крепежа может привести к катастрофе.
Если вибрация - постоянный фактор в вашем проекте, не стоит экономить на качестве и надежности крепежа. В ассортименте Крепком представлены шайбы Nord-Lock - выбор профессионалов, для которых безопасность и долговечность конструкций стоят на первом месте.
Анаэробные резьбовые фиксаторы
Жидкие полимерные составы, которые наносятся на резьбу перед сборкой.
- Принцип действия: в безвоздушной среде резьбового зазора состав полимеризуется, заполняя микроскопические пустоты и создавая прочное соединение. Это не только предотвращает самоотвинчивание, но и герметизирует узел, защищая его от коррозии и протечек.
- Область применения: широкий спектр задач, от сборки электроники до фиксации крепежа в двигателях и редукторах. Особенно эффективны там, где механические методы стопорения неприменимы.
Подробнее об уплотнительных шайбах (основные виды, особенности и где применяются) читайте в нашем обзоре.
руб.
руб.
руб.
руб.
Последствия пренебрежения: расчет стоимости отказа
Экономия на стопорных элементах — это прямой финансовый риск. Ослабление всего одного соединения может привести к:
- Ускоренному износу: появление люфта вызывает ударные нагрузки, разрушающие сопряженные детали.
- Вторичным повреждениям: разболтавшийся узел может повредить смежные компоненты оборудования.
- Простоям производства: внеплановая остановка линии для ремонта — это прямые убытки.
- Снижению безопасности: отказ критического крепления в транспортном средстве или строительной конструкции может иметь тяжелейшие последствия.
Инженерный подход к выбору крепежа
Выбор правильного стопорного элемента — это инженерная задача, требующая учета нескольких факторов.
- Тип и величина нагрузки: статическая, динамическая, вибрационная, ударная. Чем интенсивнее нагрузка, тем надежнее должен быть метод стопорения.
- Материалы соединения: необходимо обеспечить совместимость материалов для предотвращения гальванической коррозии.
- Условия эксплуатации: температура, влажность, наличие агрессивных сред диктуют выбор материала и покрытия крепежа (оцинковка, нержавеющая сталь А2/А4/А5).
- Ответственность узла: для критических соединений, отказ которых недопустим, следует применять наиболее надежные решения, такие как клиновые шайбы или неразборные фиксаторы резьбы.
- Требования к затяжке: для корректной работы любого стопорного элемента соединение должно быть затянуто с правильным моментом. Использование динамометрического ключа является обязательным для ответственных сборок.
Таблица: Сравнительный гид по методам стопорения
|
Стопорный элемент |
Принцип действия | Основное преимущество | Рекомендуемое применение | |
|
Плоская шайба |
 |
Увеличение площади опоры, распределение давления | Защита поверхности детали от смятия, устранение перекоса | Под головки болтов, гайки для защиты соединяемых поверхностей, выравнивание соединения |
| Пружинная шайба (гровер) |
 |
Упругое напряжение | Простота и низкая стоимость | Общестроительные задачи |
| Контргайка |
 |
Механический распор | Высокая надежность блокировки | Осевые и рычажные соединения |
| Клиновая стопорная шайба |
 |
Клиновая блокировка | Максимальная защита от вибрации | Тяжелое вибронагруженное оборудование |
| Шайба Nord-Lock |
 |
Механическая блокировка клиновым принципом | Самоподдерживающийся эффект блокировки, высочайшая надежность при вибрациях | Критически важные соединения, подверженные сильным вибрациям (шасси, роторы, насосы) |
| Анаэробный фиксатор |
 |
Химическая фиксация | Герметичность и защита от коррозии | Необслуживаемые узлы, гидравлика |
Подробнее о том, почему гайки и болты могут самопроизвольно откручиваться читайте в нашем обзоре.
Часто задаваемые вопросы (FAQ)
Нужна ли плоская шайба под пружинную шайбу (гровер)?
Да, рекомендуется. Особенно при установке на детали из мягких металлов или на окрашенные поверхности. Плоская шайба защитит поверхность от повреждения острыми кромками гровера и обеспечит более равномерное распределение нагрузки.
Что надежнее: гровер или фиксатор резьбы?
Это решения для разных задач. Гровер обеспечивает базовую защиту от вибрации за счет упругости. Фиксатор резьбы создает монолитное соединение, блокируя и герметизируя его. Для экстремальных вибраций наиболее эффективны клиновые шайбы. Выбор зависит от конкретных условий и требований к соединению.
Можно ли повторно использовать контргайку?
В отличие от гровера, качественную контргайку можно использовать повторно, если ее резьба и грани не повреждены. Однако для критически важных соединений рекомендуется всегда использовать новые крепежные изделия.
Заключение
Плоские, пружинные шайбы и контргайки, а также их современные аналоги — это не вспомогательные детали, а неотъемлемая часть культуры надежного монтажа. Их правильный выбор и применение являются инвестицией в безопасность, долговечность и бесперебойную работу любой конструкции или механизма. Понимание физики процессов, происходящих в резьбовом соединении, позволяет избежать дорогостоящих ошибок и обеспечить проектный ресурс изделия.
