Адгезивы, липучки, магниты: физика, стандарты, расчеты
Сверлить стены, чтобы повесить полку или закрепить органайзер? — К счастью, современный монтаж предлагает неразрушающий крепеж для фиксации предметов без пыли и лишних отверстий.
В арсенале домашнего мастера теперь есть не только специализированные строительные клеи, но и удобные контактные ленты, а также скрытые магниты, которые превращают процесс установки в быстрое и аккуратное занятие, сохраняющее целостность любого покрытия.
Адгезивные клеи: прочность на сдвиг, ГОСТ Р 57834, расчет площади
Работа клеев базируется на двух составляющих: адгезии и когезии.
- Адгезия — это сцепление клеевой пленки с поверхностью (границей раздела фаз) за счет сил Ван-дер-Ваальса, химических связей, диффузии полимеров или механического зацепления в микропорах.
- Когезия — внутренняя прочность самого клея, определяемая межмолекулярными связями в полимере.
Надежное соединение возможно лишь тогда, когда прочность клея на разрыв (когезионная) равна или превышает прочность его сцепления (адгезионную) с обеими поверхностями.
Ключевой параметр здесь — прочность при сдвиге (Lap Shear Strength, LSS). Она определяется по методам испытания ASTM D1002, ISO 4587, ГОСТ Р 57834-2017 (только процедура), ГОСТ 14759-69; расчет площади по СП 15.13330.2020 и ETAG 002. Испытания проводятся на образцах, склеенных внахлест, под действием растягивающей силы.
Прочность клеевых соединений при сдвиге может выражаться величиной разрушающего напряжения при сдвиге (σ) в паскалях, вычисляемое по формуле: σ=F/A, где F — разрушающая нагрузка (Н), A — площадь склеивания (мм2).
Таблица 1. Технические характеристики конструкционных клеев
| Тип клея | Химическая основа | Прочность на сдвиг (МПа) | Темп. диапазон (°C) | Особенности |
| Эпоксидные смолы | Полимеризация эпоксида с отвердителем (ПЭПА) | 15–25 | от -10 до +70 | Высокая прочность, хрупкость, строгие требования к чистоте поверхности. |
|
Полиуретаны (ПУ) |
Полимеризация полиола с изоцианатом | 2–8 (констр.); 0.08–0.5 (пористые) | от -30 до +70 | Эластичность, ударопрочность, отличная адгезия к разным материалам. |
| Акриловые | Полимеризация акрилатов | 10–30 | от -20 до +80 | Стойкость к УФ, низкая ползучесть, быстрое отверждение. |
| MS-полимеры | Гибридные силан-модифицированные полимеры | 2–5 | от -40 до +80 | Универсальность, эластичность, полимеризация влагой воздуха. |
Контактные ленты (липучки): усилие на отрыв и циклическая долговечность

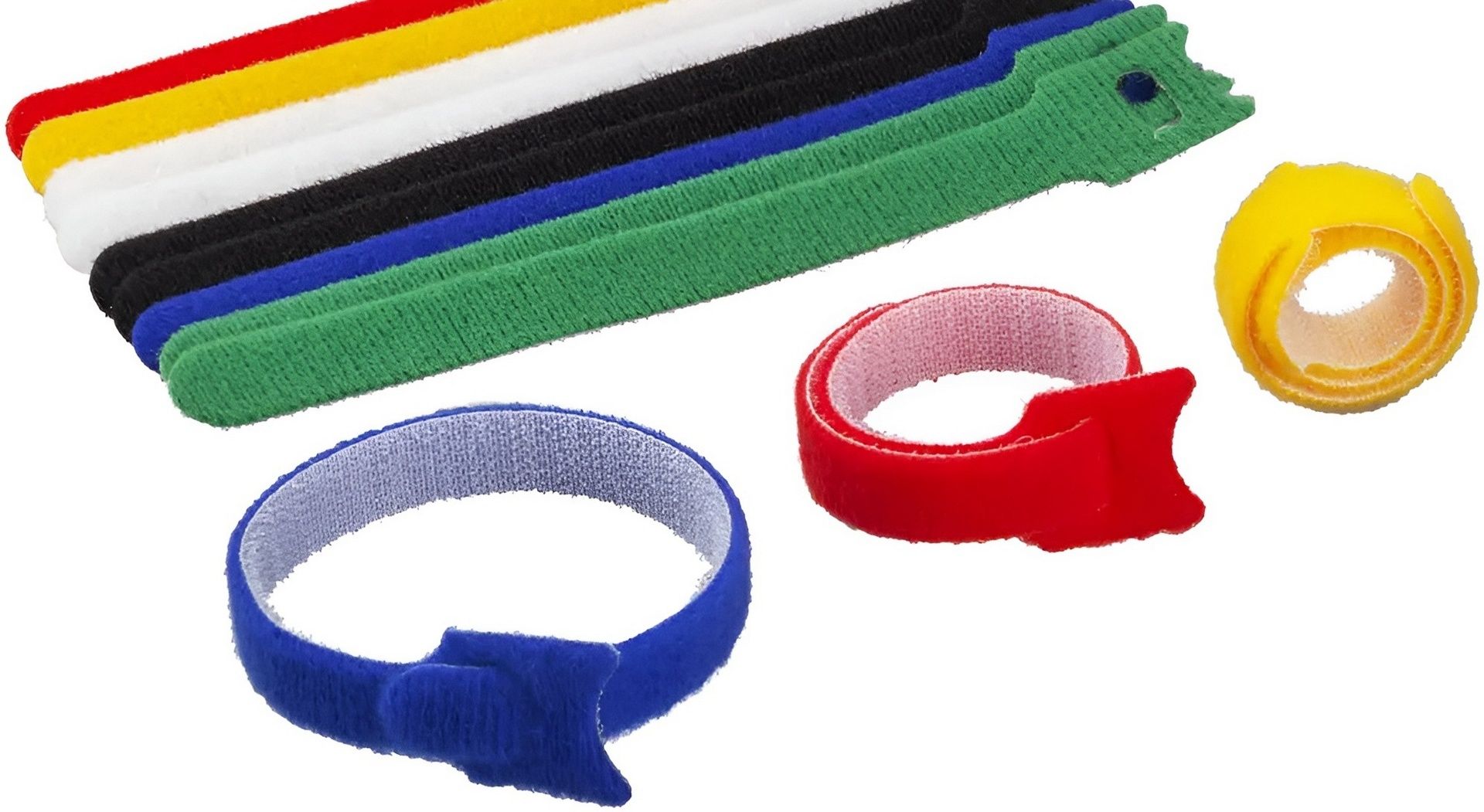

Липучки работают по принципу обратимого механического зацепления крючков за петли. В отличие от клеев, это соединение многоразовое. Прочность системы зависит от плотности микрозацеплений и материала (нейлон, полиэстер, PA6).
Для количественной оценки используются стандарты:
- ASTM D5170 — усилие на отрыв (Peel Strength) под углом 90° или 180°.
- ASTM-D5169 — усилие на сдвиг (Shear Strength) параллельно поверхности.
- FINAT FTM 8 / GB/T 3903.20 — циклическая стойкость (количество циклов «открыл-закрыл» до потери 50% прочности).
Таблица 2. Эксплуатационные параметры контактных лент
| Параметр | Стандарт | Описание | Ед. измерения |
| Усилие на отрыв | ASTM D5170 | Сопротивление отслаиванию под углом | Н/см или Н/мм |
| Усилие на сдвиг | ASTM-D5169 | Сопротивление смещению параллельно базе | Н/см² или кПа |
| Циклическая стойкость | ISO 22776 | Количество циклов до деградации свойств | Циклы |
Итак, если вы хотите, чтобы контактная лента не подвела в самый ответственный момент, оценивайте его по трем критериям: отрыв, сдвиг и количество циклов. Скупой платит дважды — дешевая липучка обойдется дороже.
Магнитные держатели и системы: тяговое усилие и температурные ограничения
Основаны на взаимодействии постоянного магнита с ферромагнетиком. Наиболее эффективны «пот-магниты» (pot magnets): магнит в стальном корпусе. Корпус концентрирует силовые линии на активной стороне, увеличивая силу удержания до 11 раз.
Параметры выбора магнитов:
- Сила на отрыв (Pull Force): измеряется в Ньютонах (Н) или кгс на идеальной стальной плите толщиной ≥ 6 мм.

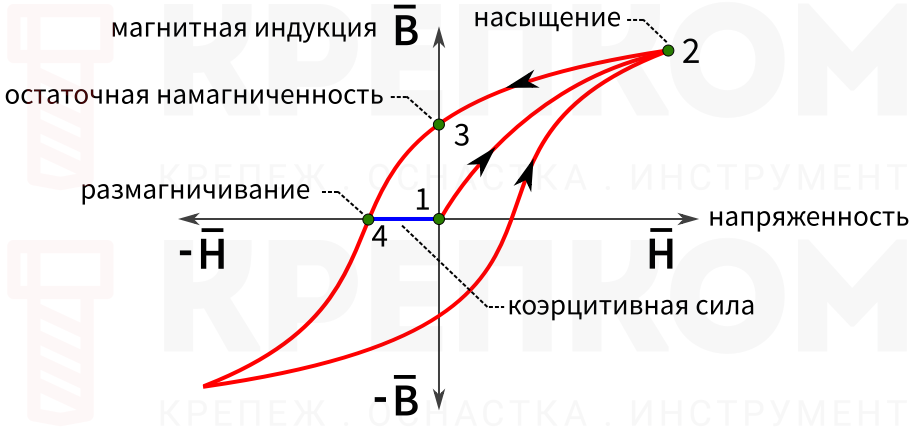

- Коэрцитивная сила (Hc): сопротивление размагничиванию при ударах или внешних полях.
- Температура Кюри: порог, выше которого магнетизм теряется безвозвратно.
Таблица 3. Свойства магнитных материалов для крепления
| Материал | Сила на отрыв | Коэрцитивная сила (Hc) | Раб. температура | Температура Кюри |
| NdFeB (Неодим) | Максимальная | Высокая | +80°C (марка N) | +300-380°С |
| SmCo (Самарий) | Высокая | Очень высокая | +200-250°C | +700-800°С |
| Ferrite (Феррит) | Низкая | Средняя | +250°C | +300-450°С |

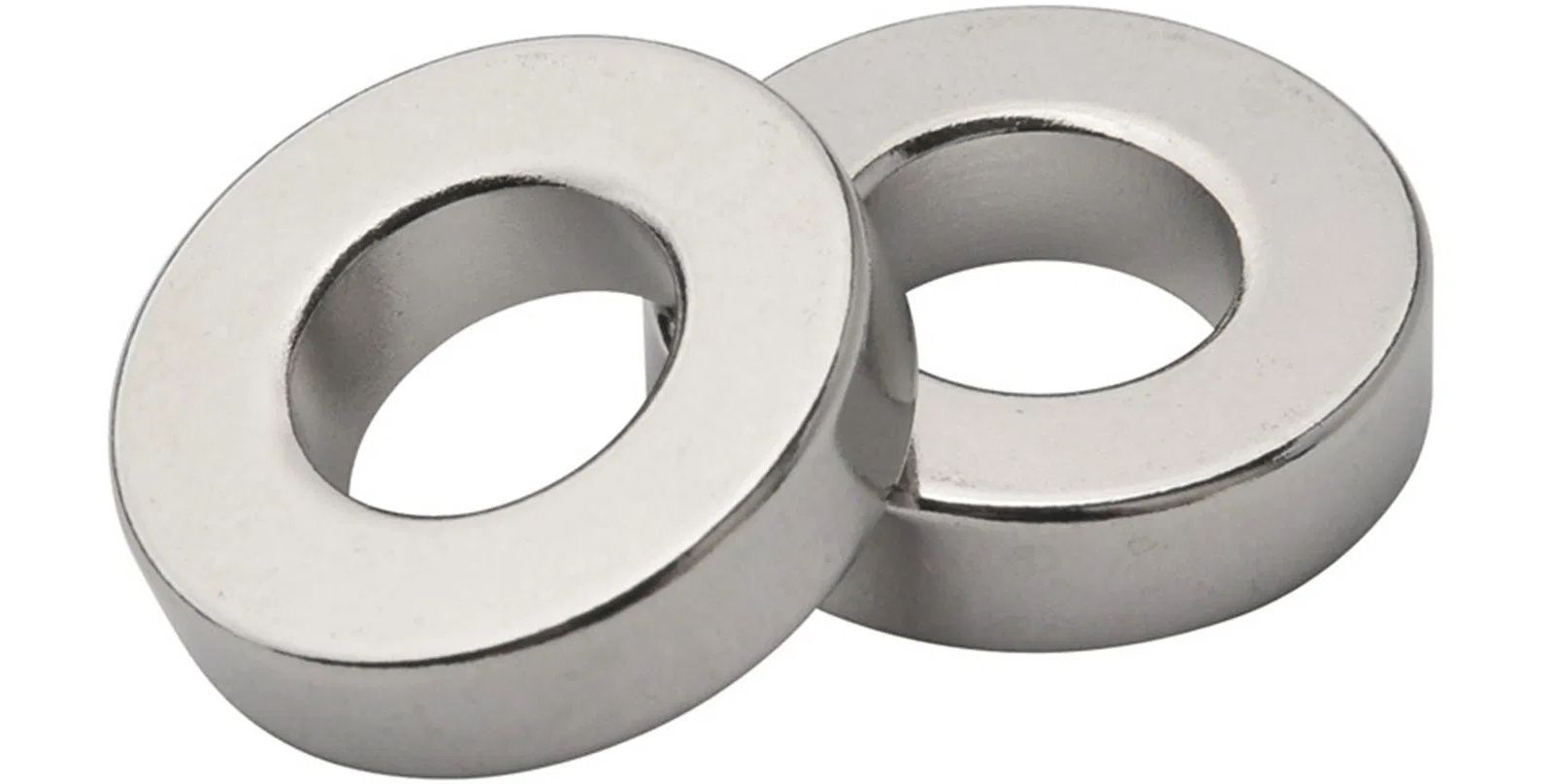

Подробнее о неодимовом магните в нашем обзоре.
руб.
руб.
руб.
Методика расчета несущей способности крепежа: формулы и коэффициенты запаса
Переход к практике требует формализованного расчета. Выбор между адгезивом, липучкой или магнитом базируется на анализе четырех факторов: вектор нагрузки, материал основания, условия среды и расчетный срок службы.
Расчет площади клеевого шва по ГОСТ Р 57834-2017
При проектировании адгезивных соединений площадь клеевого контакта (A) определяется на основе проектной нагрузки (Fload) и допустимого напряжения (σallowable):

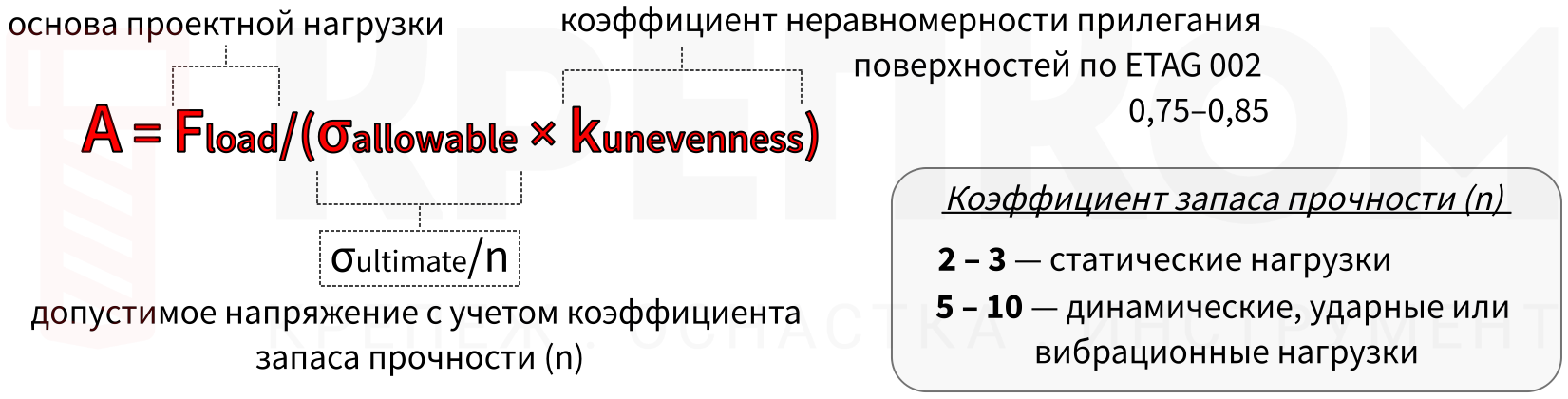

A=Fload/(σallowable × kunevenness)Обозначения:
- kunevenness = 0,75–0,85 — коэффициент, учитывающий неравномерность прилегания поверхностей по ETAG 002;
- σallowable=σultimate/n — допустимое напряжение рассчитывается с учетом коэффициента запаса прочности (n);
- n — коэффициент запаса прочности.
Коэффициенты запаса (n):
- 2.0 – 3.0 — для статических нагрузок (картины, панели в интерьере).
- 5.0 – 10.0 — для динамических, ударных или вибрационных нагрузок.
Инженерный пример
Условие:
Требуется закрепить на бетонной стене предмет массой 10 кг с использованием клея, прочность которого на сдвиг составляет 2 МПа. Принимаем коэффициент запаса n=3.
Расчет:
- Допустимое напряжение: σallowable=2/3≈0.67 МПа (или 0.67 Н/мм²).
- Расчетная нагрузка: Fload=10 кг⋅9,8 м/с2≈98 Н
- Минимальная требуемая площадь контакта (без учёта неравномерности): A=98/0.67≈147 мм².
- Корректировка с учётом реальных условий:
- коэффициент неравномерности прилегания: k=0,75;
- дополнительный запас на микропустоты: ×1,5.
Итоговая требуемая площадь: A_требуемая = 147 мм² / 0,75 × 1,5 = 294 мм².
Практическое решение:
- Вариант 1: 5 клеевых точек диаметром 8 мм
(Aфакт=5*50,3≈251,5 мм2) — недостаточно;
- Вариант 2: 4 клеевые точки диаметром 10 мм
(Aфакт=4*78,5=314 мм2) — соответствует требуемой площади.
Усталостная прочность и ползучесть адгезивов
Высокая начальная прочность не гарантирует долговечность. Необходимо учитывать два критических явления:
- Ползучесть (creep): медленная деформация под постоянной нагрузкой. Характерна для полиуретанов. Для статики лучше выбирать акриловые или MS-полимерные составы.
- Усталость (fatigue): деградация связей при циклах «нагрузка-отдых». Исследования показывают, что эпоксидный клей может потерять до 78% прочности после 2 млн циклов вибрации.
Подробнее о различиях между статикой и динамикой в нашем обзоре.
Таблица 4. Усталостная прочность конструкционных клеев (остаточный ресурс при 2*107 циклах)
| Тип клея | Начальная прочность (МПа) | Остаточная прочность (%) |
| Метилметакрилатный (MMA) | 21.1 | 48% (2×10⁷ циклов, 5 Гц, Ra 1,6 мкм) |
| Loctite 9466 (гибрид) | 18,5 | 40% (ASTM D3479) |
| Эпоксидный 3M DP420 | 22,0 | 22% (Adams & Comyn, Int. J. Adhesion, 1997) |
Расчет контактных лент: специфика сдвиговых нагрузок
Для липучек расчетная модель также опирается на площадь контакта (A), но учитывает паспортное усилие на сдвиг (τallowable).
Формула: Fhold=τallowable*AДля промышленных серий (например, VELCRO® Industrial) усилие на сдвиг составляет около 4.45 Н/см².
Важно: для динамических нагрузок (например, съемная панель в транспорте) необходимо учитывать не только площадь, но и циклическую стойкость. Стандартные ленты рассчитаны на 10–50 тыс. циклов, авиационные серии — более 1 млн циклов.
Магнитные системы: влияние толщины основания и сдвига
Для магнитов паспортная сила на отрыв (Fpull) указывается для идеальных условий: чистая сталь толщиной ≥ 6 мм.
Два правила эксплуатации магнитов:
- Насыщение подложки: если стальной лист тоньше 6 мм, магнитная сила падает экспоненциально. На стали 0,5 мм — 20–30% от номинала (для NdFeB D20 мм, F=50 Н → реально 10–15 Н). Зависимость экспоненциальная: F(h) = F_max × (1 - e^(-h/t)), t≈2 мм.

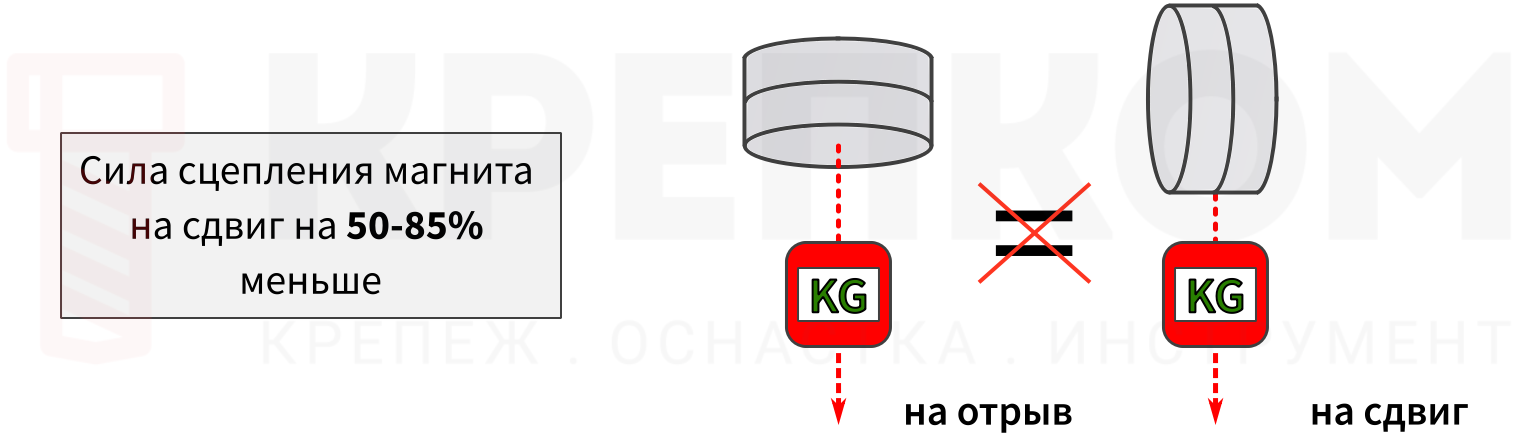

- Сдвиг vs Отрыв: сила сопротивления сдвигу (параллельно поверхности) обычно составляет лишь 1/3 от силы на отрыв. Это критично при расчете вертикального крепления оборудования.
Таблица 5. Сводная матрица выбора по расчетным параметрам
| Технология | Основной расчетный параметр | Ключевой фактор риска | Коэффициент запаса (n) |
| Адгезивы | Прочность на сдвиг (σ), МПа | Ползучесть и усталость | 2–3 (статика), 5–10 (динамика) |
| Липучки | Усилие на сдвиг (τ), Н/см² | Циклическая деградация | По ТУ производителя |
| Магниты | Сила на отрыв (Fpull), Н | Толщина и чистота стали | 2–3 (статика), 4–6 (динамика) с учетом деградации (-0,11%/°C + 3–5% за 10⁶ циклов) |
Технология подготовки поверхности под монтаж: методы очистки и стандарты адгезии
Выбор крепежа — это лишь 20% успеха. Остальные 80% зависят от подготовки основания. Без правильной обработки даже промышленный адгезив или магнитная система не достигнут расчетных показателей. Процесс регламентируется промышленными стандартами (например, линейка SSPC).
Очистка и создание микропрофиля (SSPC-SP1 / SP2)
Первый этап — удаление видимых загрязнений (пыли, ржавчины, старой краски).
- Метод SSPC-SP1 (Растворительная очистка): удаление масел, жиров и смазок с помощью ветоши и растворителей.
- Метод SSPC-SP2 (Ручная очистка): механическое удаление рыхлых частиц щетками или абразивами.
Для пористых материалов (газобетон, кирпич) критически важен контроль влажности. Согласно регламентам, влажность основания не должна превышать 8% для клеев на органических растворителях и 20% для водно-дисперсионных составов.
Обезжиривание и предотвращение «мылеобразования»
Обезжиривание необходимо для удаления молекулярных пленок жира. На металлических поверхностях, особенно на оцинкованной стали, использование неподходящих клеев может вызвать сапонификацию — химическую реакцию между цинком и щелочными компонентами полиуретановых клеев в присутствии влаги. В результате образуются цинковые соли (цинкаты) которые образуют неадгезионную пленку и полностью разрушают сцепление.
Для предотвращения сапонификации на оцинкованной стали рекомендуется:
- Использовать акриловые клеевые системы (3M VHB, SikaFlex-221), устойчивые к щелочной среде.
- Альтернативно — полиуретановые клеи БЕЗ щелочных активаторов (например, серии с нейтральными инициаторами).
- При необходимости использования анаэробных клеев применить активатор Loctite SF 7649 для ускорения отверждения.
- Провести механическую подготовку поверхности (абразивная очистка зернистостью 80–120) для удаления оксидного слоя и обнажения чистого цинка.
Подробнее о склеивании алюминия в нашем обзоре.

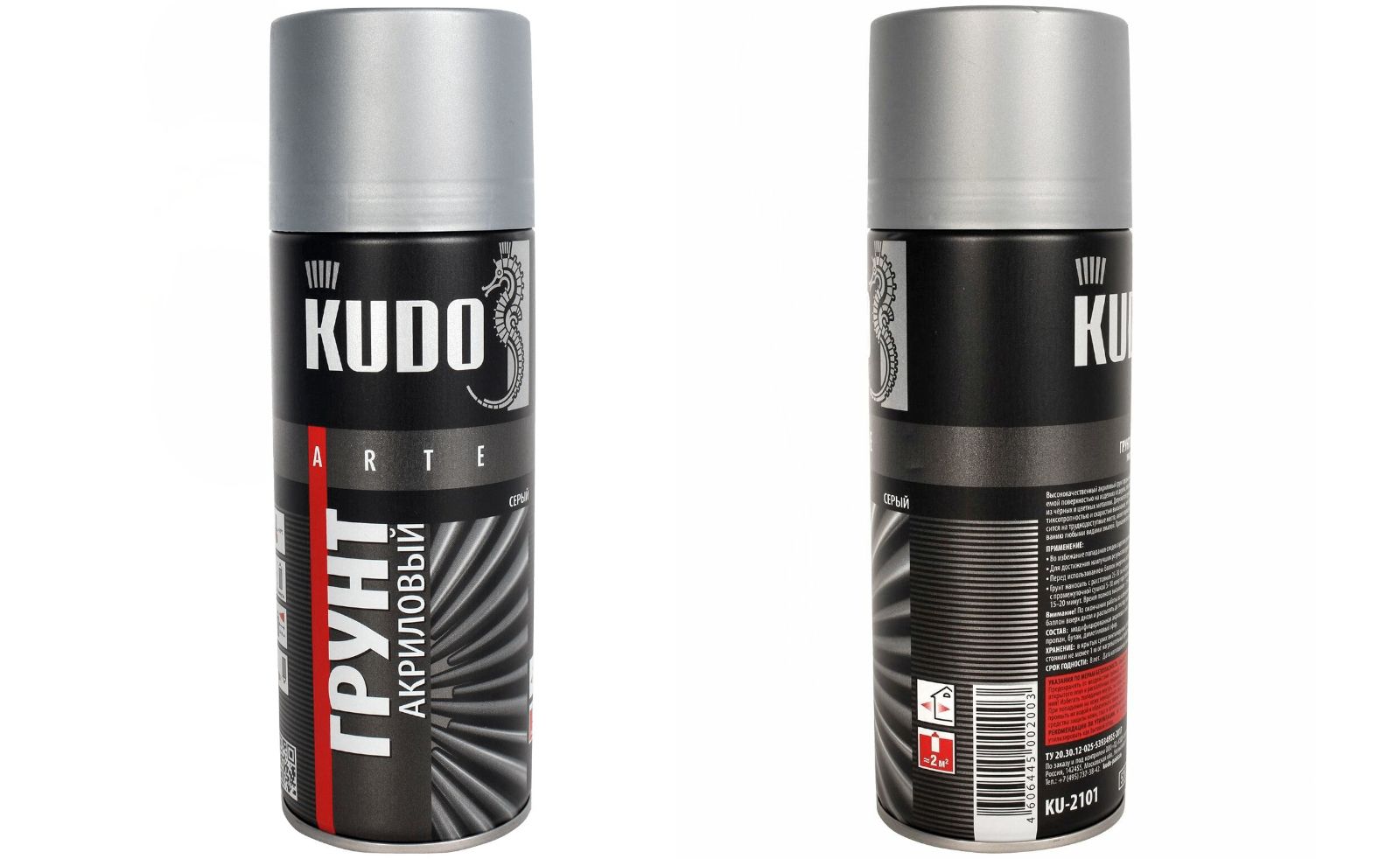

Грунтование (праймирование) оснований
Грунтовка решает три задачи: укрепление поверхностного слоя, снижение абсорбции (впитывания) и создание адгезионного моста.
- Для газобетона: без грунта прочность сцепления падает ниже 0.3 МПа. Правильное праймирование повышает этот показатель до 0.4–0.6 МПа.
- Для металлов: используются грунт-этчеры, которые создают микропрофиль на гладкой поверхности и обеспечивают антикоррозийную защиту.
Протокол монтажа: прижим и время полимеризации
После подготовки поверхности в силу вступает регламент «выдержки под нагрузкой» (time under load):
- Для адгезивов: требуется прижим с усилием для вытеснения воздуха. Первичная фиксация достигается за 15–60 мин, окончательная полимеризация — за 24 часа.
- Для липучек: клеевой слой на обратной стороне ленты требует «периода смачивания» (wetting-in period). Максимальная сила адгезии клеевого слоя липучки наступает через 24 часа после прессования (рекомендуется использование ролика).
- Для магнитов: важна плоскостность. Даже зазор в 0.5 мм (слой краски или грязи) снижает силу притяжения на 30–50%.
Таблица 6. Технологическая карта подготовки поверхностей
| Этап | Адгезивы | Контактные ленты (Липучки) | Магнитные системы |
| 1. Очистка | Удаление пыли. Контроль влажности основания (<10%). | Удаление пыли и ворса. Поверхность Ra < 0.5 мкм. | Удаление ржавчины и механических частиц. |
| 2. Обезжиривание | Обязательно (изопропиловый спирт/ацетон). | Обезжиривание основания (изопропиловый спирт). Клеевой слой липучки НЕ трогать! Ролик для прижима через 24 ч. | Обязательно для предотвращения соскальзывания. |
| 3. Грунтование | Критично для пористых сред (AAC, дерево). | Рекомендуется для «сложных» пластиков (PE, PP). | Не требуется. |
| 4. Монтаж | Прижим + выдержка до 24 ч. | Прокатка роликом + «период смачивания» 24 ч. | Плавное сопряжение (избегать ударных сколов). |
Климатические ограничения: эксплуатация крепежа при низких температурах и высокой влажности
Реалии российского климата — от -40°C до +70°C (на солнце) — накладывают жесткие требования на бескогтевой крепеж. Основные риски здесь: потеря эластичности полимеров, коррозия магнитных систем и разрушение клеевого шва из-за конденсата.
Морозостойкость и паропроницаемость клеевых соединений
Для наружных работ в РФ основной проблемой является пористость оснований (газобетон, кирпич).
- Риск конденсации: из-за высокой паропроницаемости газобетона внутри клеевого шва может скапливаться влага. При замерзании она расширяется, вызывая адгезионный отрыв.
- Решение: для наружных конструкций в условиях циклического замораживания-оттаивания необходимо выбирать адгезивы, сертифицированные по ГОСТ 28196-89 или техническим регламентам производителя. При использовании газобетона марки F25 (обозначает 25 циклов замораживания-оттаивания блока согласно ГОСТ 31360-2024), клей должен иметь совместимость с этим материалом и сохранять прочность сцепления не менее 0.5 МПа после климатических испытаний.
- Температурный порог: большинство эпоксидных смол становятся крайне хрупкими при температуре ниже -10°C. В таких условиях предпочтительны полиуретановые составы (например, серии «Стык»), сохраняющие эластичность до -30°C.
Температурная деградация липучек и полимеров
Контактные ленты (липучки) чувствительны к двум факторам:
- Стеклование пластика: при низких температурах нейлоновые или полиэстеровые крючки теряют упругость и становятся хрупкими, что ведет к их поломке при попытке разъединения.
- Термический предел клеевого слоя: стандартные ленты (типа VELCRO® Industrial) имеют верхний порог эксплуатации +49°C. В южных регионах РФ фасады или интерьеры авто могут нагреваться до +70°C, что приводит к «поплывшему» клеевому слою (ползучести). Для таких задач требуются серии Extreme Lock или mil-spec (военные стандарты).

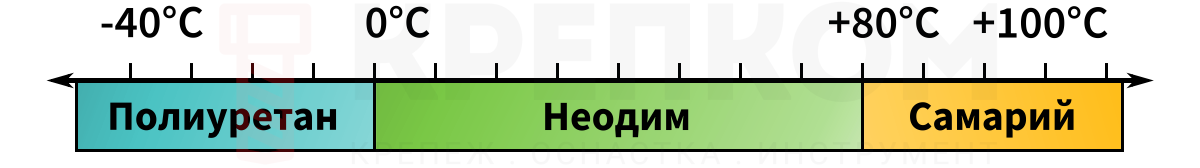

Термическая стабильность магнитов: точка Кюри
Эффективность магнитных систем в гаражах или промышленных зонах ограничена температурой.
- NdFeB (Неодим): теряет до 0.11% силы на каждый градус выше +20°C. При нагреве свыше +80°C начинается необратимая демагнетизация.
- Альтернативы: для горячих цехов или зон вблизи двигателей необходимо использовать SmCo (Самарий-Кобальт) с рабочей температурой до +350°C.
Таблица 7. Эксплуатационные пределы крепежных систем в климате РФ
| Параметр | Адгезивы (ПУ / Акрил) | Липучки (Стандарт / Extreme) | Магниты (NdFeB / SmCo) |
| Нижний порог (°C) | до -30°C (для ПУ) | до -18°C (хрупкость крючков) | Не ограничено (растет хрупкость корпуса) |
| Верхний порог (°C) | до +70°C / +80°C | до +49°C / +95°C | +80°C / +200-250°C (выше - свойства начинают снижаться) |
| Влагостойкость | Высокая (требует герметизации) | Средняя (риск гидролиза клея) | Высокая (нужно антикоррозийное покрытие) |
| Циклическая стойкость | Низкая (усталость) | Высокая (до 500 тыс. циклов) | Абсолютная (при отсутствии ударов) |
| Влагостойкость при RH>80% | Высокая (герметизация) | 30–50% потеря (гидролиз акрила) | Высокая (Ni/Au покрытие) |
Рекомендации по выбору для специфических зон
- Неотапливаемые помещения / Улица: полиуретановые клеи или неодимовые магниты в защитном корпусе.
- Зоны нагрева (кухни, котельные): акриловые клеи с высокой термостойкостью или самариевые магниты.
- Временные конструкции на морозе: липучки специализированных серий (устойчивые к УФ и отрицательным температурам).
Часто задаваемые вопросы
1. Как рассчитать площадь липучки для навесного шкафа весом 15 кг с учетом динамики?
Расчет для динамической нагрузки требует учета сил инерции (например, при резком открытии дверцы).
- Статика: Fstatic≈147 Н.
- Динамика: вводим коэффициент kd=3. Расчетная нагрузка Ftotal=147⋅3=441 Н.
- Расчет: при использовании промышленной липучки с усилием на сдвиг τ=4.45 Н/см² (справочные данные), требуемая площадь составит: A=441/4.45≈100 см². Это две полосы шириной 5 см и длиной 10 см каждая.
Примечание эксперта: этот расчет справедлив для нагрузки на сдвиг (когда шкаф скользит вниз вдоль стены). Если шкаф глубокий и центр тяжести смещен вперед, возникнет сила на отрыв (верхняя часть шкафа будет пытаться «отклеиться» от стены). В этом случае площадь в верхней части крепления стоит увеличить еще на 20-30%.
2. Можно ли усилить неодимовый магнит для работы в зоне сварки или вблизи ДВС?
Простое увеличение площади контакта не поможет. В зоне сварки возникают мощные электромагнитные поля, а у двигателя — температуры выше +80°C. Неодимовый магнит (NdFeB) в таких условиях подвержен необратимой демагнетизации.
Альтернативы:
- Установить NdFeB магнит в алюминиевый или медный экран для защиты от EM-помех и отвода тепла.
- Использовать Alnico магниты (рабочая температура до +480°C, но ниже начальная сила).
- Установить геотермальный экран между магнитом и источником тепла.
- Применить вынужденное охлаждение (корпус с воздуховодом).
Выбор зависит от стоимости, доступности и точности управления температурой.
3. Чем отличаются акриловые и полиуретановые клеи с точки зрения ползучести?
- Полиуретаны (PU): эластичны, отлично гасят вибрацию, но склонны к ползучести (медленной деформации) под постоянным весом. Не рекомендуются для тяжелых статических подвесов.
- Акрилы: имеют жесткую сетчатую структуру. Обладают минимальной ползучестью и максимальной стабильностью размеров. Это лучший выбор для долгосрочного крепления тяжелых элементов декора.
4. Как деградируют магнитные свойства при циклических нагрузках?
Каждый цикл «притяжение-отрыв» сопровождается внутренним перераспределением энергии (гистерезисом). Со временем это приводит к накоплению микродефектов в структуре магнита и снижению его остаточной индукции. Для критически важных узлов следует закладывать запас по силе удержания не менее 20% на естественную деградацию в течение 5–10 лет.
5. Что такое поверхностная энергия (LSE/HSE) и почему к некоторым пластикам ничего не прилипает?
Это способность поверхности «смачиваться» адгезивом.
- HSE (металлы, стекло): имеют высокую энергию, клей растекается легко, создавая прочную связь.
- LSE (полиэтилен, полипропилен, фторопласт): имеют низкую энергию, адгезив собирается в капли, как вода на вощеной машине.
Для материалов LSE-группы обычные клеи и липучки бесполезны. Требуется либо использование специальных адгезивов на основе модифицированного акрила, либо предварительная обработка поверхности праймерами-активаторами для искусственного повышения её энергии.
6. Как гарантировать адгезию клея к материалу, а не к слою краски?
Если краска отслоится от стены, самый дорогой клей не поможет.
- Проведите тест на адгезию покрытия (метод решетчатого надреза).
- Если краска держится прочно, зашлифуйте её абразивом для создания микропрофиля.
- Обязательно используйте праймер, который свяжет слой краски и создаст химический мостик с клеем.

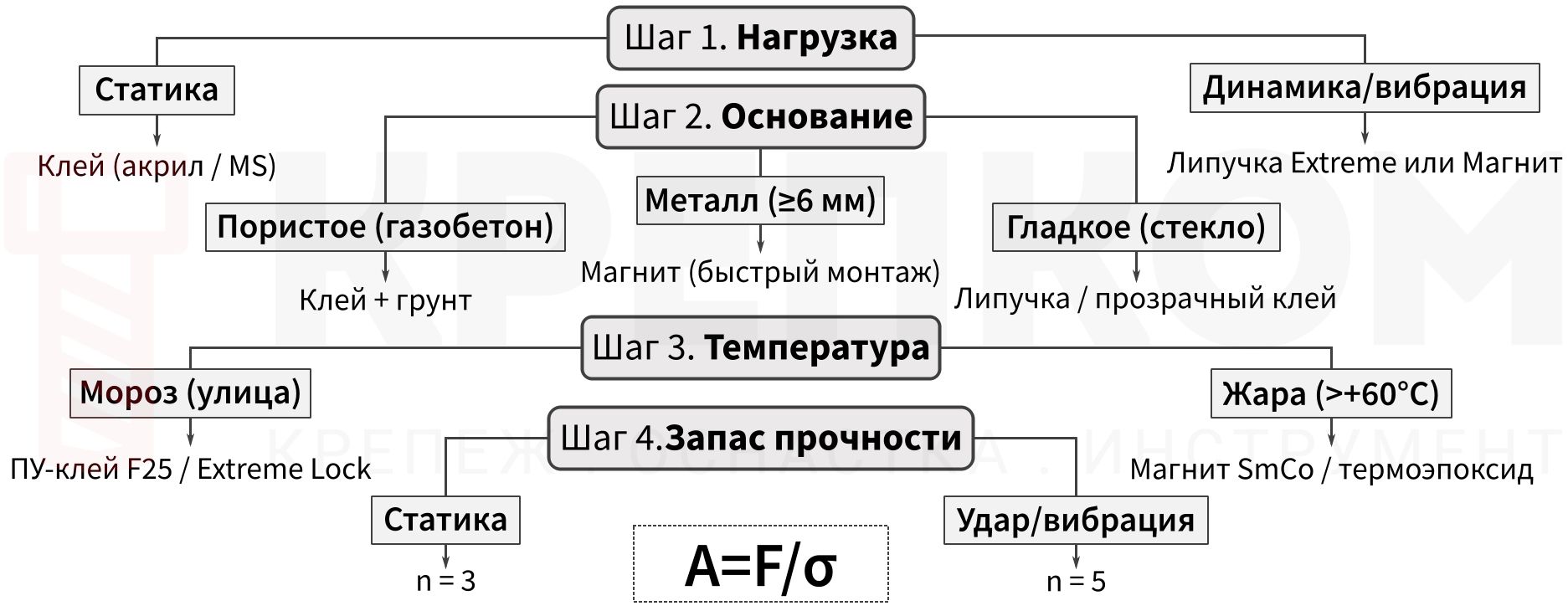

Итоговый алгоритм выбора: от задачи к крепежному решению
Чтобы безошибочно подобрать бескогтевой крепеж, следуйте этой логической последовательности:
Шаг 1: Анализ вектора и типа нагрузки
- Статика (полки, зеркала): Акриловые клеи или MS-полимеры.
- Динамика/Вибрация (реклама, транспорт): Липучки усиленных серий или магнитные системы.
Шаг 2: Оценка материала основания
- Пористые среды (Газобетон, кирпич): Только клеевые системы с обязательным грунтованием.
- Ферромагнетики (Сталь ≥6 мм): Магнитные системы (самый быстрый монтаж).
- Гладкие поверхности (Стекло, пластик): Контактные ленты или прозрачные адгезивы.
Шаг 3: Учет условий эксплуатации
- Улица/Мороз: ПУ-клеи марки F25 (ГОСТ 31360-2024) или липучки Extreme Lock (-18°C).
- Зоны нагрева (>+60°C): Магниты SmCo или термостойкие эпоксиды.
Шаг 4: Расчет площади и запаса прочности
- Примените формулу A=F/σ с коэффициентом запаса n=3 для статики или n=5 для зон с риском удара.
Заключение
Инженерный подход к бескогтевому крепежу исключает выбор «на глаз». Надежность соединения — это результат математического расчета площади контакта, правильной подготовки химического профиля поверхности и учета климатических ограничений.
Важно помнить: без расчета по приведенным формулам и предварительной подготовки поверхности (по стандартам SSPC-SP1/2) даже профессиональный крепеж может дать отказ через 6–12 месяцев. При проектировании узла обязателен запас прочности n=3–6 и учет коэффициента неравномерности нагрузки kunevenness=0,75.
В каталоге компании Крепком каждая серия адгезивов, магнитных держателей и контактных лент снабжена подробными техническими картами. Эти данные позволяют провести расчеты по методикам, описанным в данной статье, и гарантировать, что ваш крепеж выдержит расчетные нагрузки в течение всего срока эксплуатации. Правильный инструмент и профессиональный крепеж — это залог того, что соединение будет работать наверняка.
