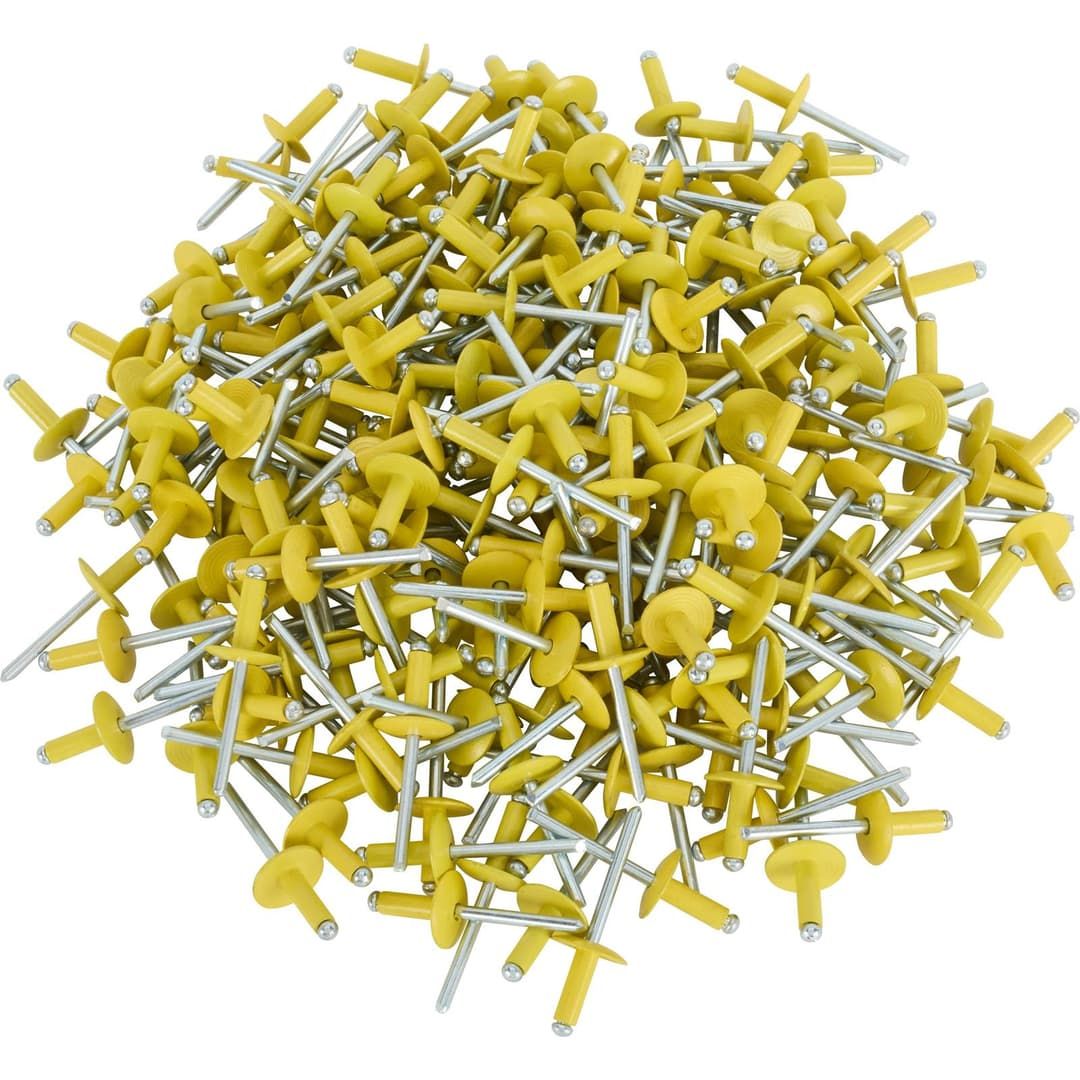

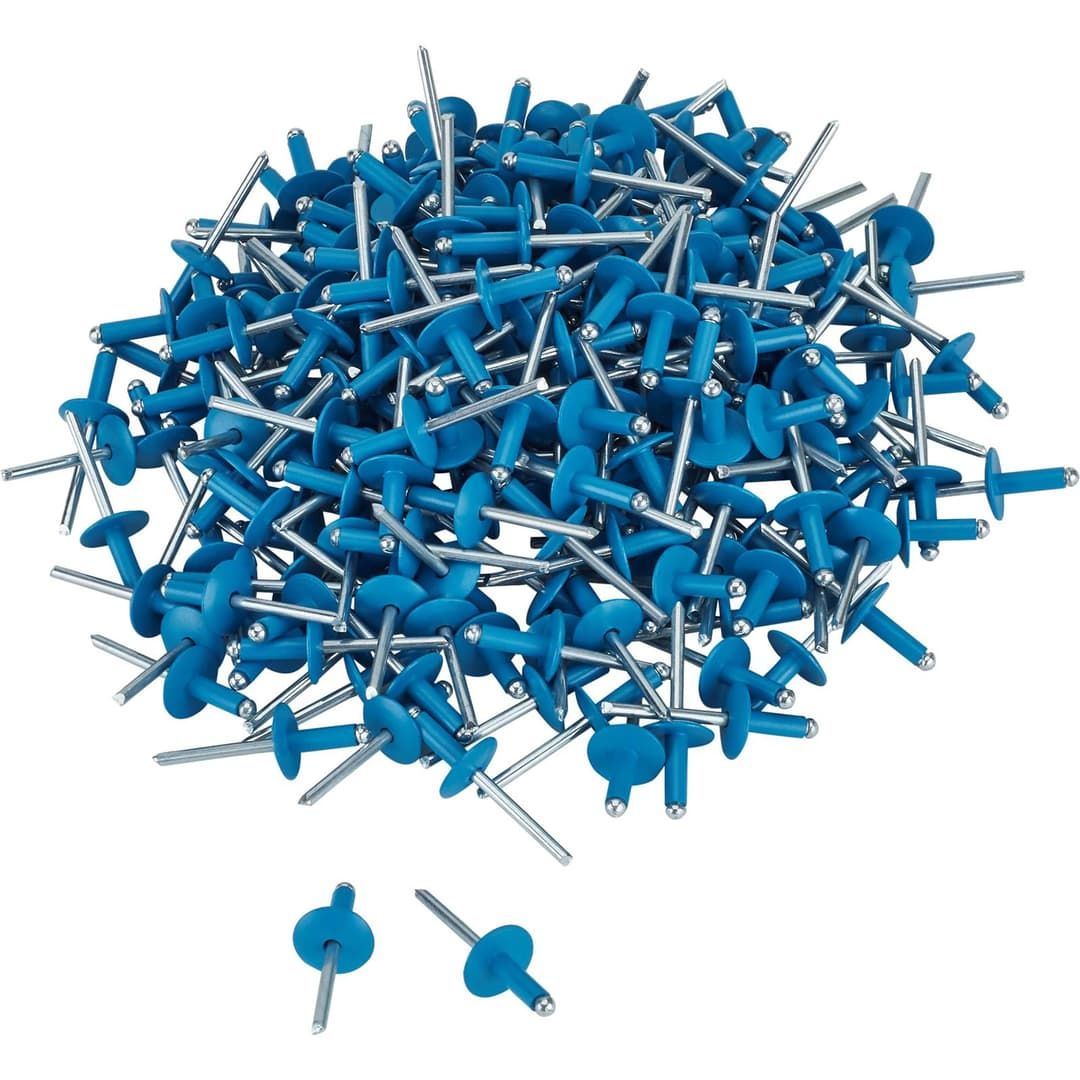

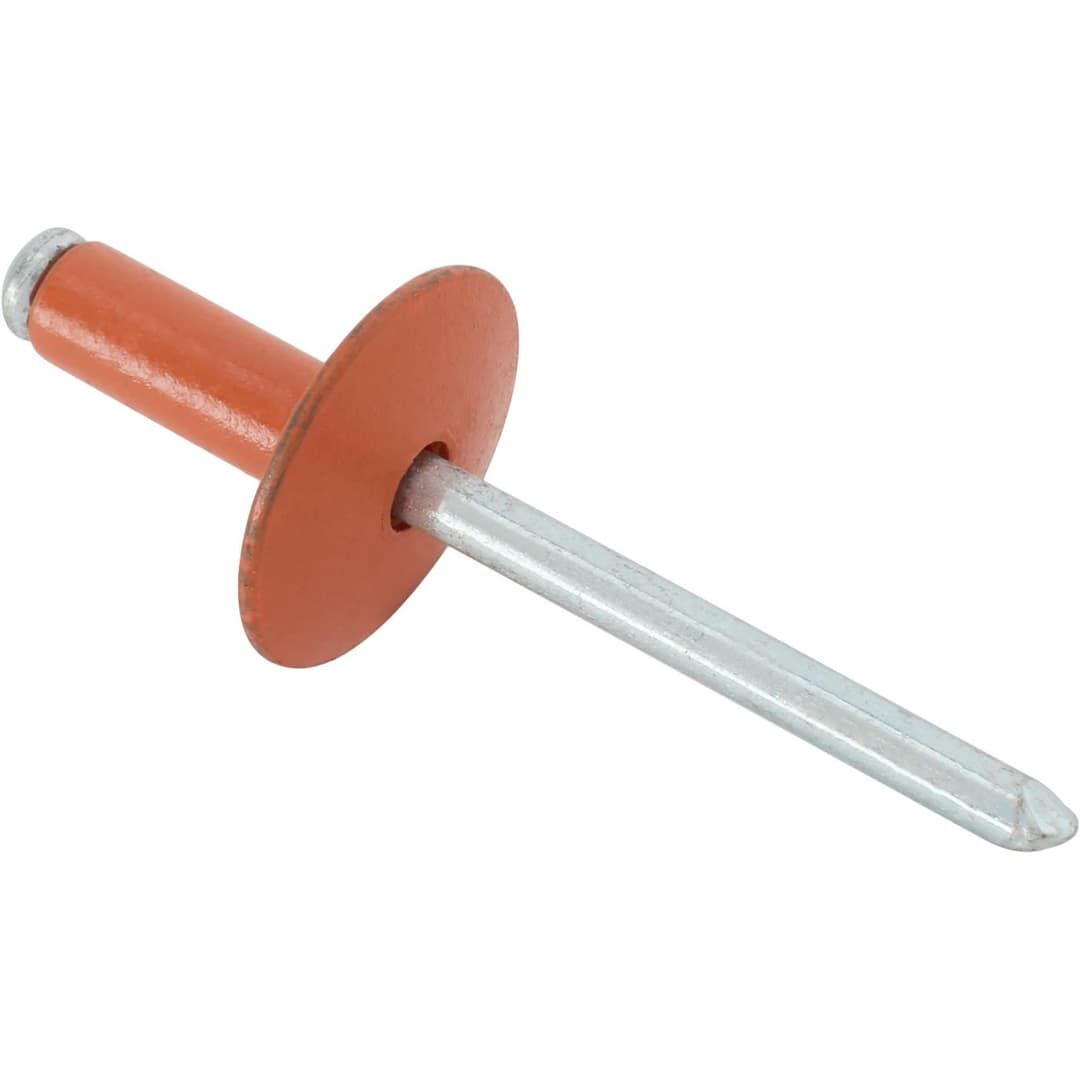

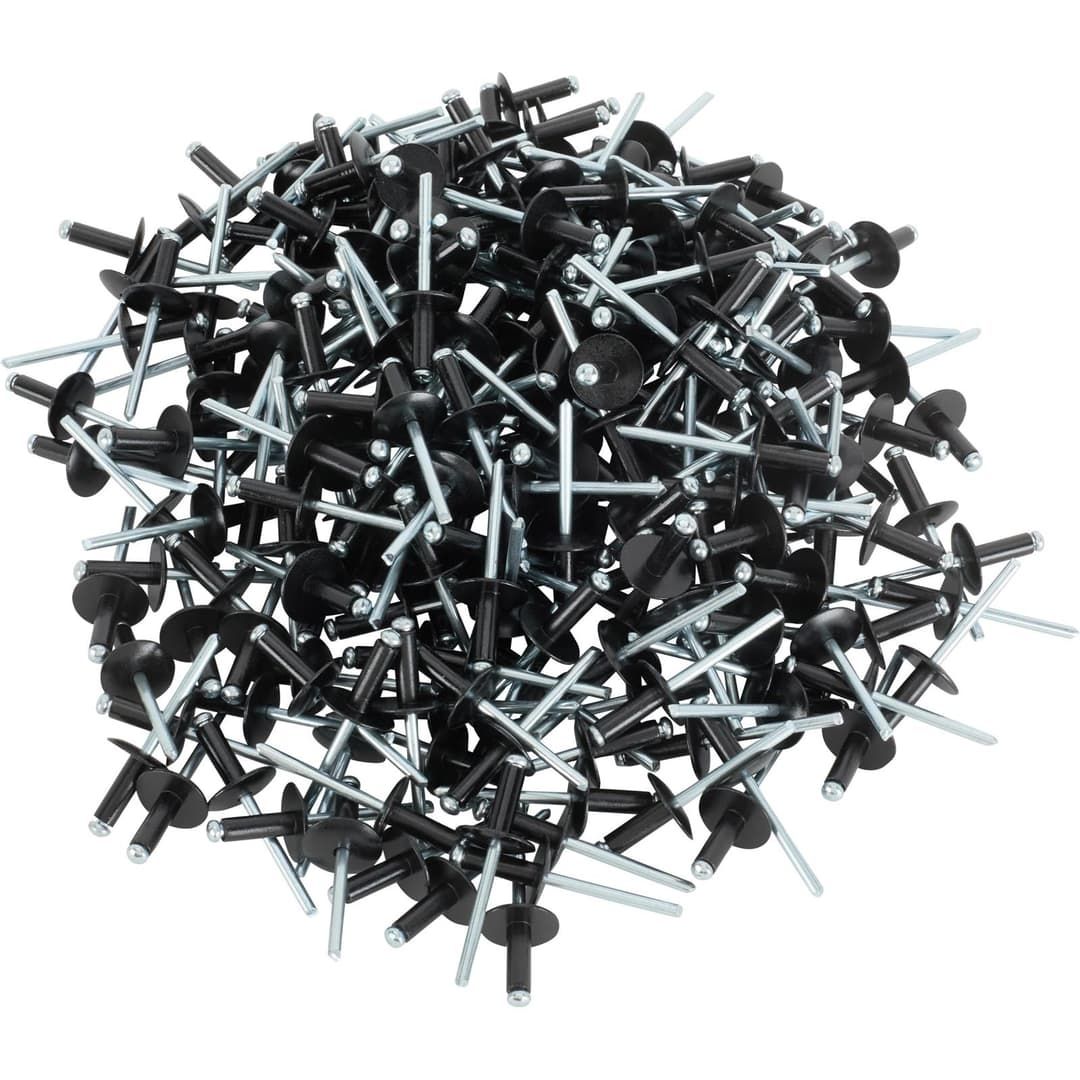

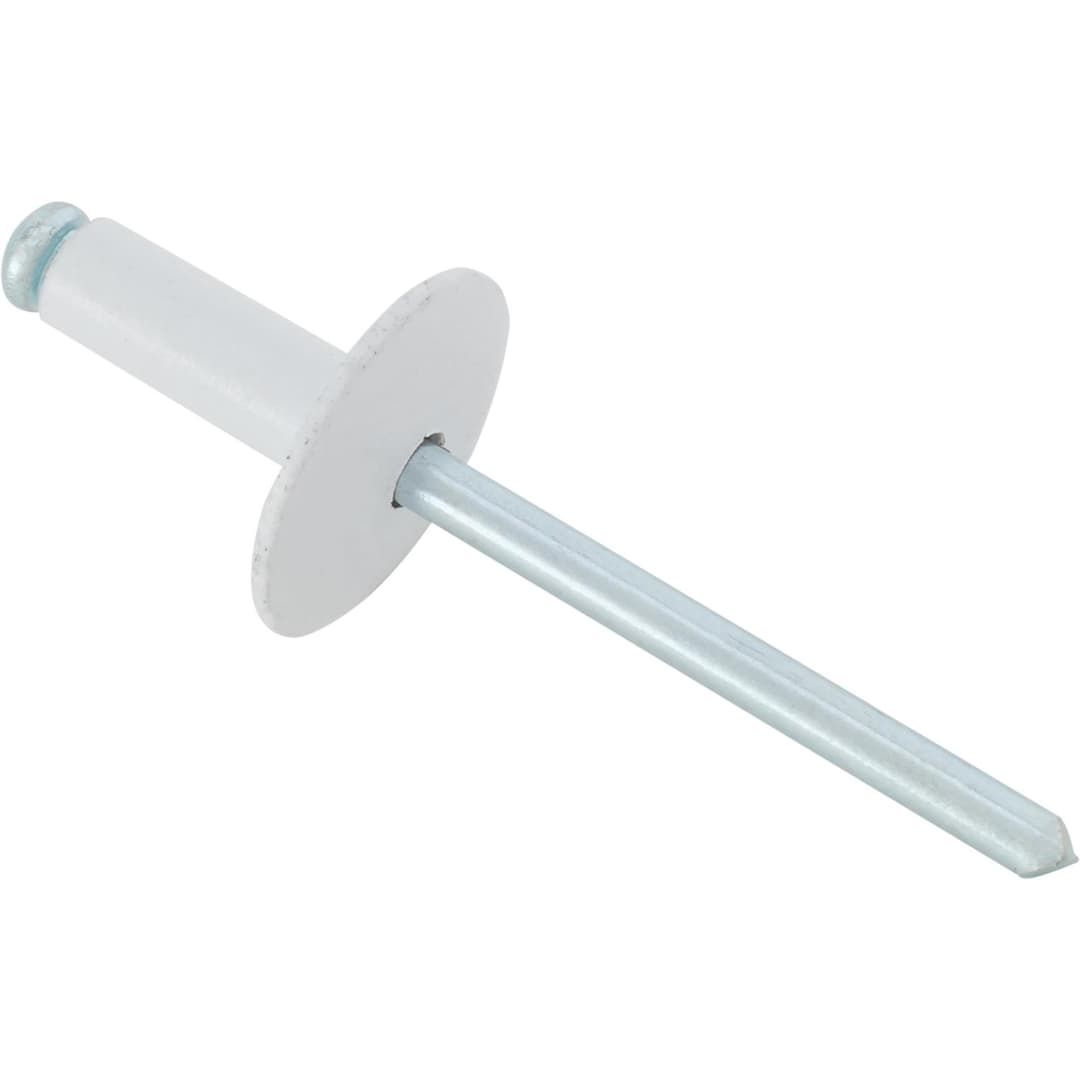

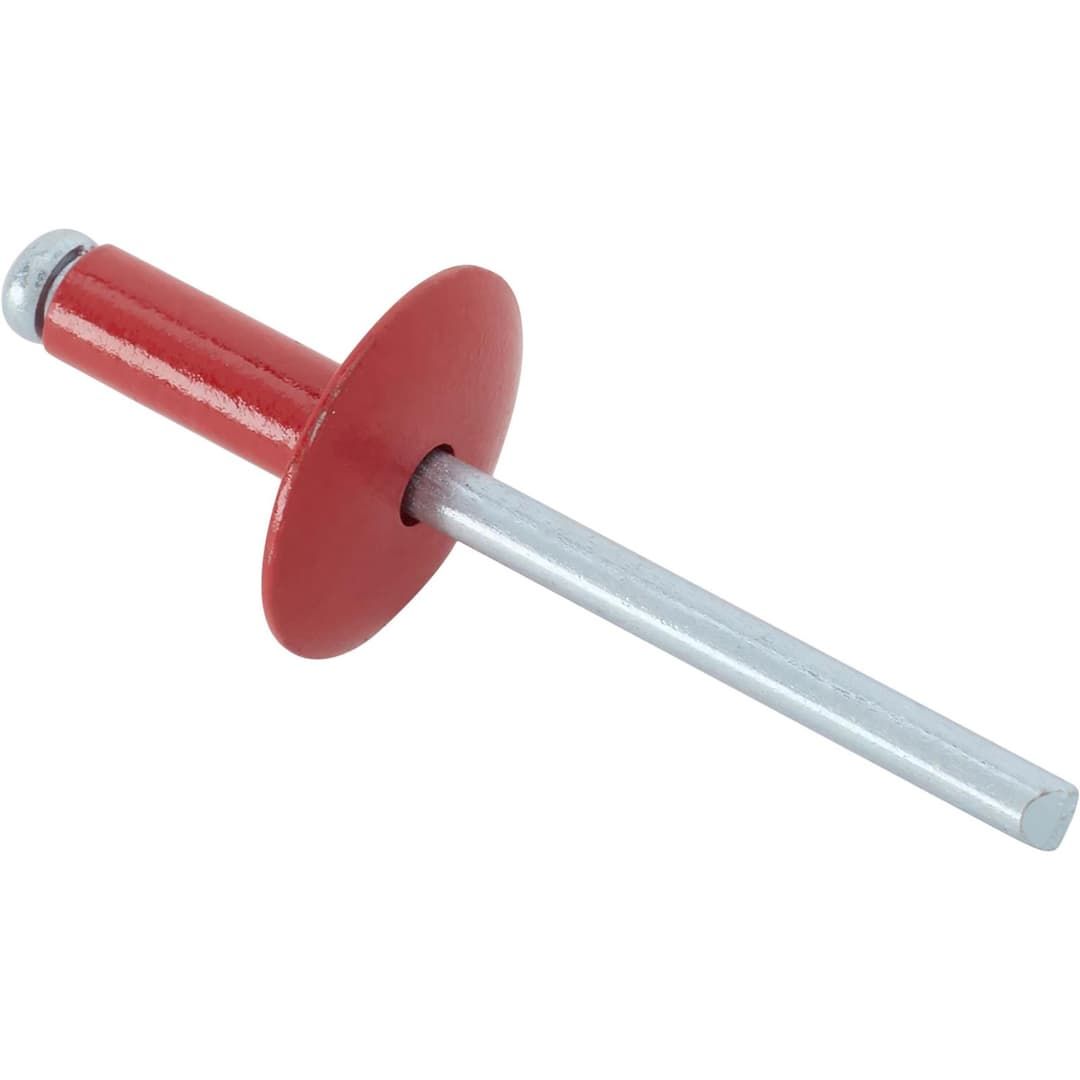

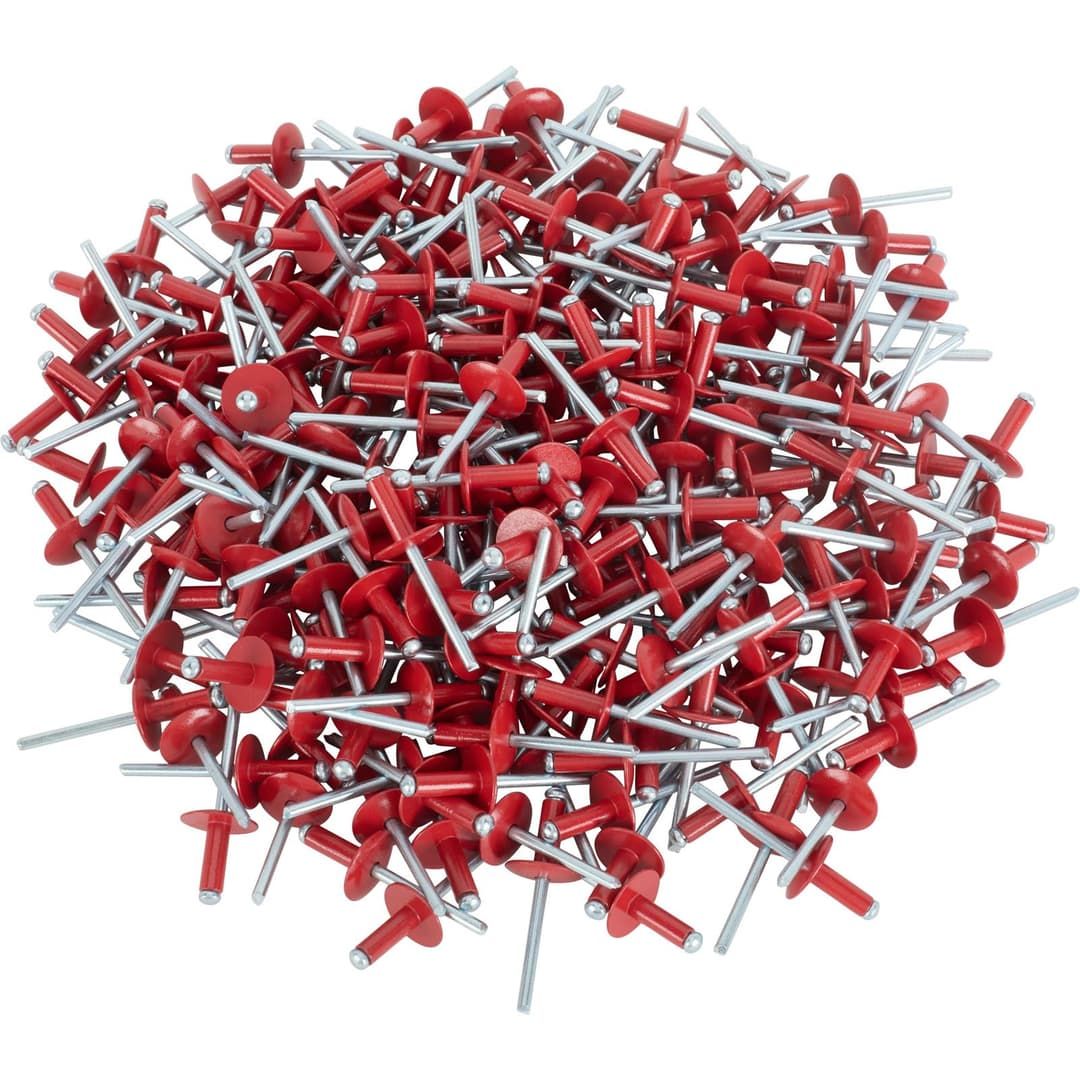

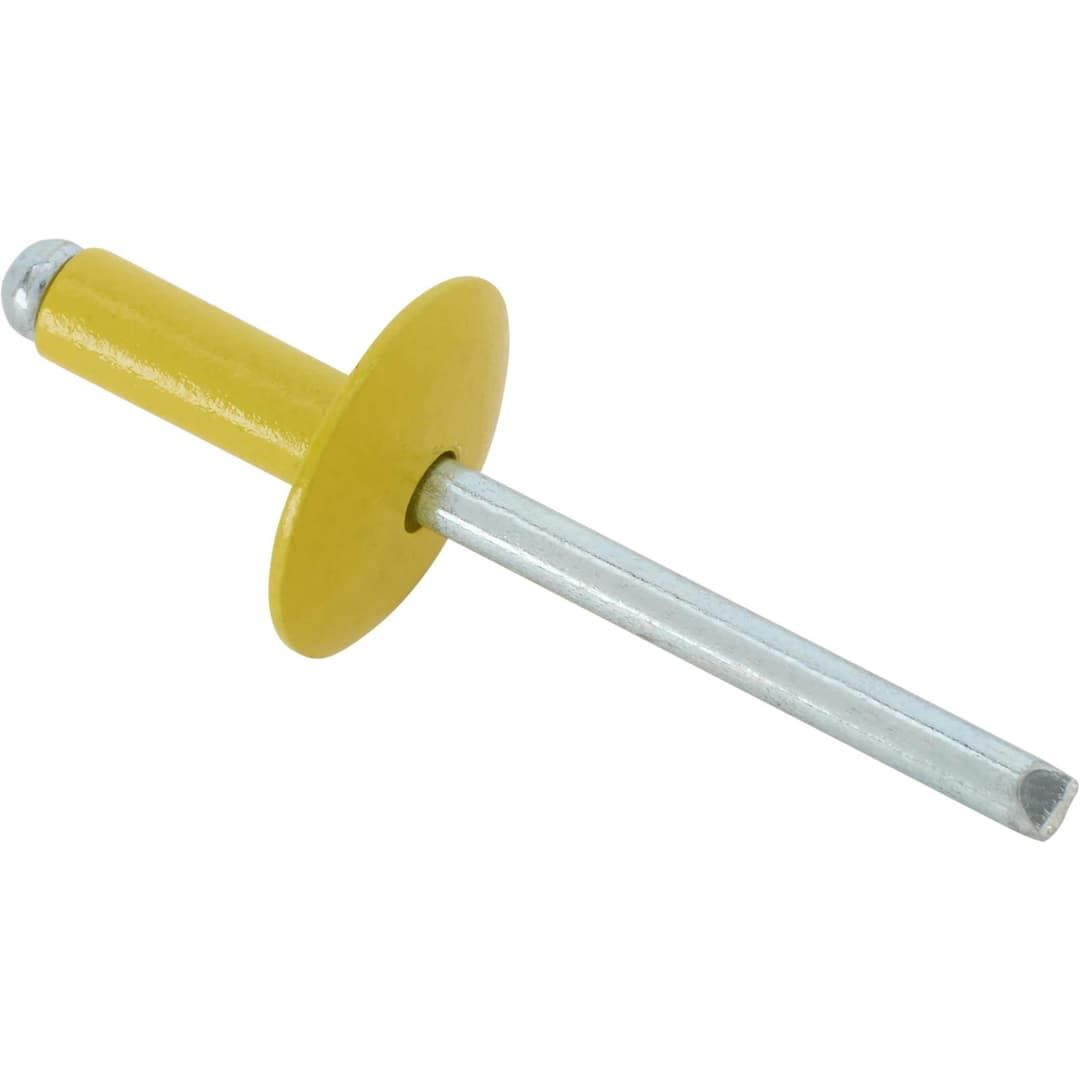

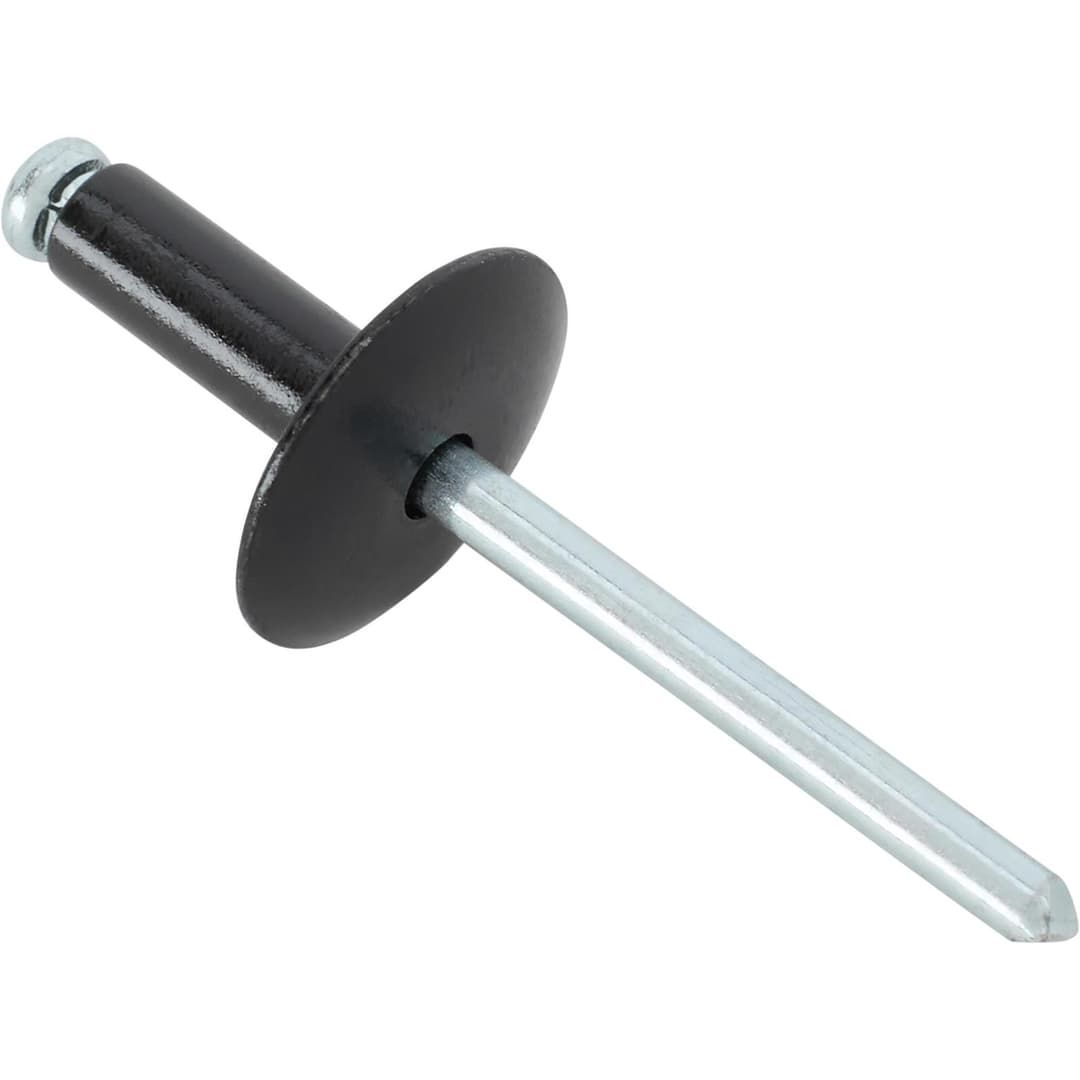

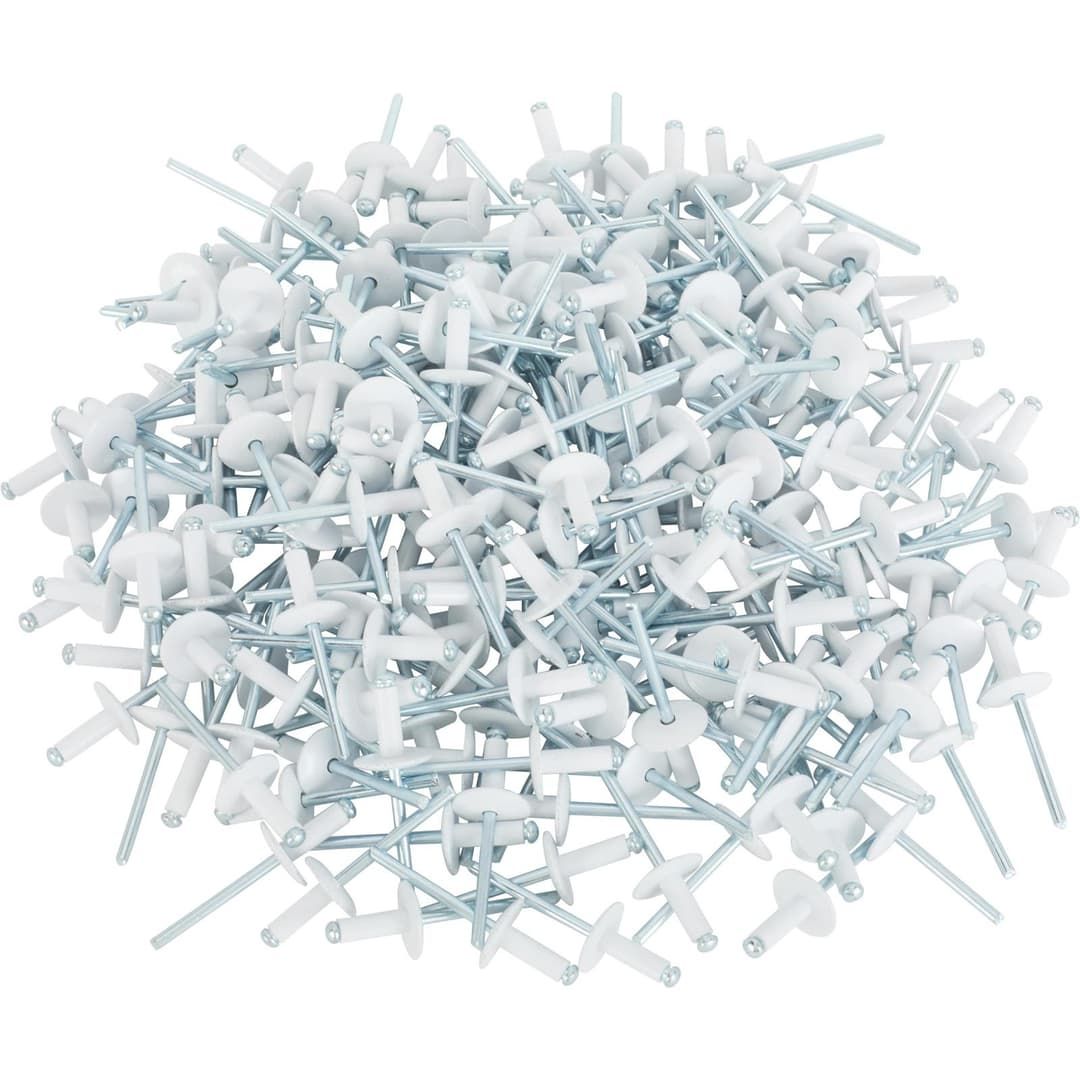

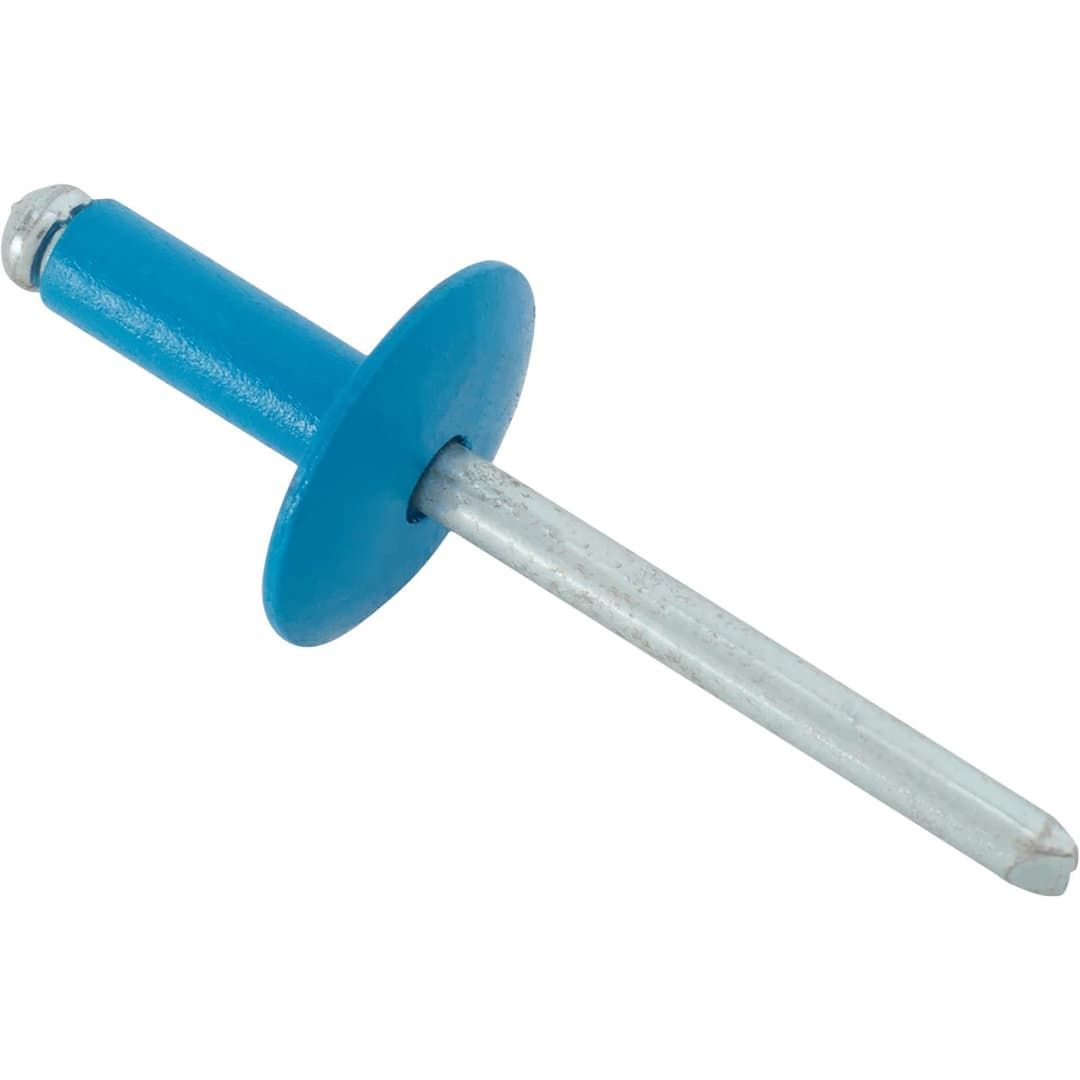

Заклепка цветная вытяжная алюминий/сталь с широким бортиком
- Крепление тонких алюминиевых листов, хрупких, мягких материалов и деталей из пластика.
- Многозажимные свойства: большой разброс толщины соединяемых компонентов.
- Широкий буртик предотвращает продавливание и растрескивание прикрепляемого элемента.

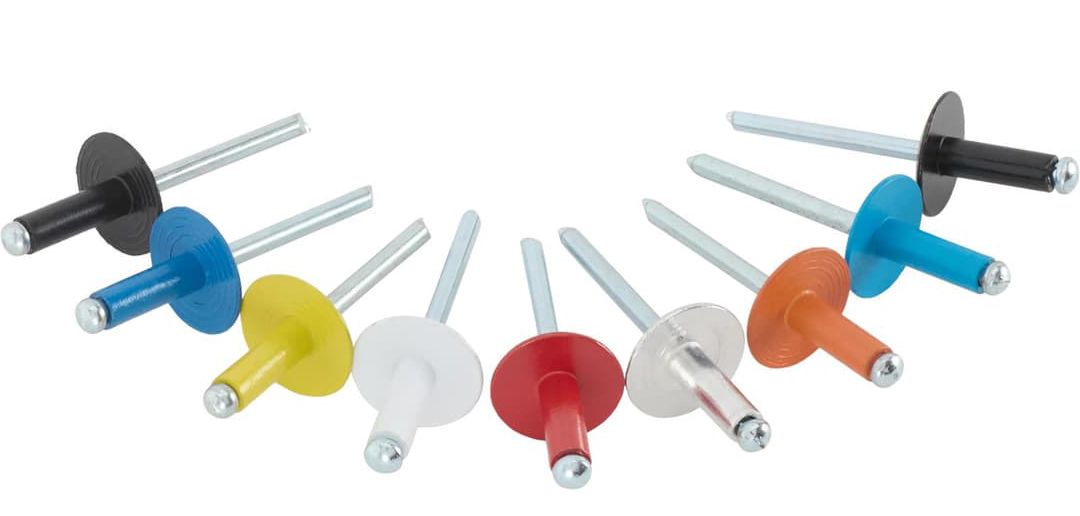

- Окрашена порошковым методом в цвета стандартной палитры RAL.
- Высокое стягивающее усилие с большой площадью прижима с лицевой стороны.
- Материал: корпус - алюминий AlMg 3,5, стержень - оцинкованная сталь S-25.
- Отличная прочность на разрыв и сдвиг, виброустойчивость.
- Стойкость к коррозии и атмосферным воздействиям.
- Диаметр: от 3,2 до 6,4 мм
- Длина гильзы: от 6 до 50 мм
- Скрепляемая толщина min/max: 0,5 / 45 мм
руб.
Цветная заклепка с увеличенным бортиком (широкая) снижает риск растрескивания и продавливания стягиваемых элементов за счет того, что давление головки распределяется на большую площадь поверхности. Такой крепеж подходит для склепывания тонкостенных металлов, пластиков и хрупких плоских деталей. На изготовления гильзы заклепки с широким бортиком идет легированный магнием алюминий AlMg 3,5, обладающий хорошей способностью к пластической деформации и коррозионной стойкостью. Чтобы придать прочности крепежу, его стержень изготавливают из стали и защищают от коррозии цинком. Выпускается с плоским бортиком высотой 1,1-1,8 мм и диаметром 9,5-19 мм. Многообразие длин гильзы позволяет скреплять пакеты листов толщиной от 0,5 до 45 мм. Стойкая порошковая краска исключает появление сколов при установке, достойно переносит температурные перепады и атмосферные воздействия.
Особенности
- простой монтаж
- широкий бортик
- стержень из стали
- алюминиевая гильза
Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 3,2 | 0,85 | 1,15 |
| 4,0 | 1,20 | 1,80 |
| 4,8 | 2,00 | 2,70 |
| 5,0 | 2,15 | 3,00 |
Размеры
| Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 x K, мм | Толщина пакета материалов E, мм |
| 3,2 | 6 | 3,3 | 9,5х1,1 | 0,5-3,5 |
| 8 | 3,5-5,5 | |||
| 10 | 5,5-7 | |||
| 12 | 7,0-9 | |||
| 16 | 9-11 | |||
| 4 | 6 | 4,1 | 12х1,4 | 1,5-3 |
| 8 | 1,5-5 | |||
| 10 | 5-6,5 | |||
| 12 | 6,5-8,5 | |||
| 14 | 8,5-10,5 | |||
| 16 | 10,5-12,5 | |||
| 18 | 12,5-14,5 | |||
| 20 | 14,5-16,5 | |||
| 4,8 | 10 | 4,9 | 14х1,8 | 3-6 |
| 12 | 6-8 | |||
| 14 | 8-10 | |||
| 16 | 10-12 | |||
| 18 | 12-14 | |||
| 21 | 14-17 | |||
| 22 | 16-18 | |||
| 24 | 17-20 | |||
| 27 | 20-23 | |||
| 30 | 23-25 | |||
| 35 | 25-30 | |||
| 40 | 30-35 | |||
| 45 | 35-40 | |||
| 50 | 40-45 | |||
| 4,8 | 8 | 4,9 | 16х1,8 | 1,5-5 |
| 10 | 3-6 | |||
| 10 | 4,5-6 | |||
| 12 | 6-8 | |||
| 12 | 6-8 | |||
| 14 | 8-10 | |||
| 14 | 8-10 | |||
| 16 | 10-12 | |||
| 18 | 12-14 | |||
| 18 | 12-14 | |||
| 20 | 14-16 | |||
| 21 | 14-17 | |||
| 21 | 14-17 | |||
| 22 | 16-18 | |||
| 24 | 17-20 | |||
| 25 | 18-21 | |||
| 27 | 20-23 | |||
| 27 | 20-23 | |||
| 30 | 23-25 | |||
| 30 | 23-25 | |||
| 35 | 25-30 | |||
| 5 | 10 | 5,1 | 11х1,6 | 4,5-6 |
| 12 | 6-8 | |||
| 14 | 8-10 | |||
| 16 | 10-12 | |||
| 20 | 14-16 | |||
| 5 | 8 | 5,1 | 14х1,6 | 3-4,5 |
| 10 | 4,5-6 | |||
| 12 | 6-8 | |||
| 14 | 8-10 | |||
| 16 | 10-12 | |||
| 18 | 12-14 | |||
| 20 | 14-16 | |||
| 25 | 16-21 | |||
| 5 | 12 | 5,1 | 16х1,6 | 6-8 |
| 6,4 | 30 | 6,5 | 19х1,8 | 20-24 |
Характеристики
-
Тип заклепкиС увеличенным бортиком
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
