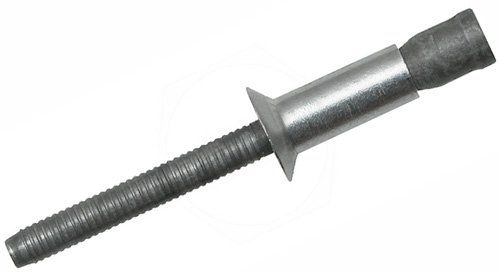

Заклепка вытяжная алюминий/алюминий с потайным бортиком 100°, усиленная
Код товара: WN00029077
- Для неразъемного соединения металлов
- Тип - усиленная (для тяжелых нагрузок).
- Потайной бортик 100° для скрытого крепления.
- За счет радиального расширения заклепки компенсируются неровности, перекосы и неточности диаметров отверстия.
- Прочное и устойчивое к вибрации крепление благодаря внутренней фиксации гильзы.
- Высокая прочность на растяжение и сдвиг.
- Корпус - алюминий Al Mg 5, стержень - алюминий.
- Хорошая коррозионная стойкость в агрессивной окружающей среде.
- Диаметр: 3,2 и 6,5 мм.
- Диапазон зажима: 11-13 и 3,2-12 мм
Вытяжная усиленная заклепка (потай) используется для соединения металлических элементов толщиной пакета 11-13 и 3,2-12 мм. Устанавливается заподлицо с поверхностью в развальцованное под углом 100° отверстие, что делает точку крепления малозаметной. В отличие от обычной алюминиевой заклепки данный крепеж обеспечивает большее стягивающее усилие и демонстрирует стабильность при высоких динамических нагрузках и вибрации. Усиленная заклепка из алюминия герметизирует место крепления и имеет особый механизм для защиты крепления от расклепывания. Высокая антикоррозийная стойкость заклепки Al/Al гарантирует долгий срок службы соединения без ржавых подтеков.
Особенности
- Широкий диапазон толщины скрепляемых материалов.
- Гидроизолирующее соединение.
- Высокое стягивающее усилие.
- Увеличенная погрешность отверстия.
- Высокая степень виброустойчивости соединения.
- Высокая устойчивость к срезающей нагрузке.
- Монтаж скрытого крепления.
- Коррозионная устойчивость соединения.
- Возможность окраски в цвета по шкале RAL.

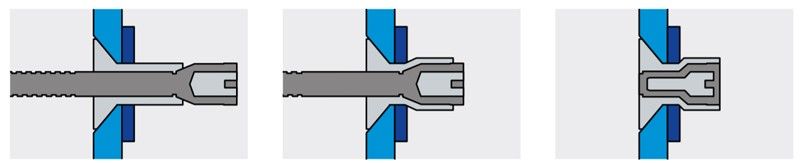

Установка
Нагрузки
| Диаметр гильзы d1 (мм) | Срез, к/Н | Разрыв, к/Н |
| 3,2 | 0,76 | 0,98 |
| 6,5 | 5,70 | 4,20 |

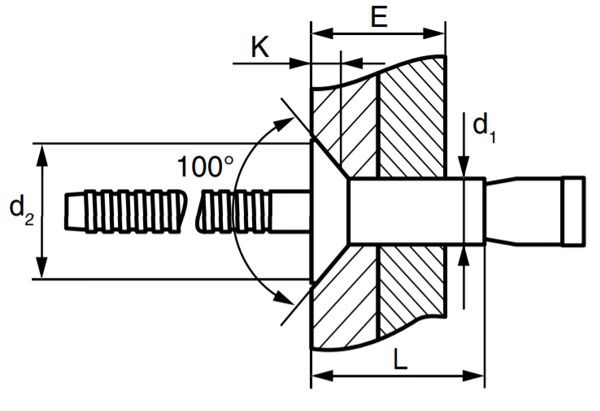

Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр бортика d2, мм |
Толщина бортика К, мм |
Толщина пакета материалов E, мм |
| 3,2 | 16,0 | 3,4 | 6 | 0,8 | 11-13 |
| 6,5 | 16,0 | 6,6-7,0 | 10,1 | 1,5 | 3,2-12,0 |
Характеристики
-
Бренд
-
Тип заклепкиПотайная
-
Единицы измеренияшт
-
Угол конуса головки, град100
-
МатериалАлюминий-Алюминий
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
