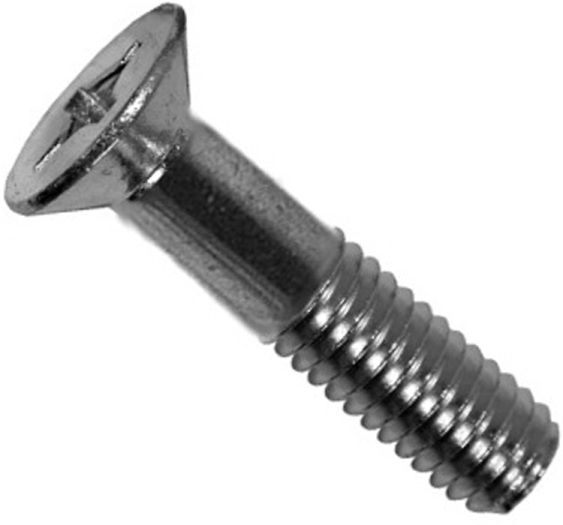

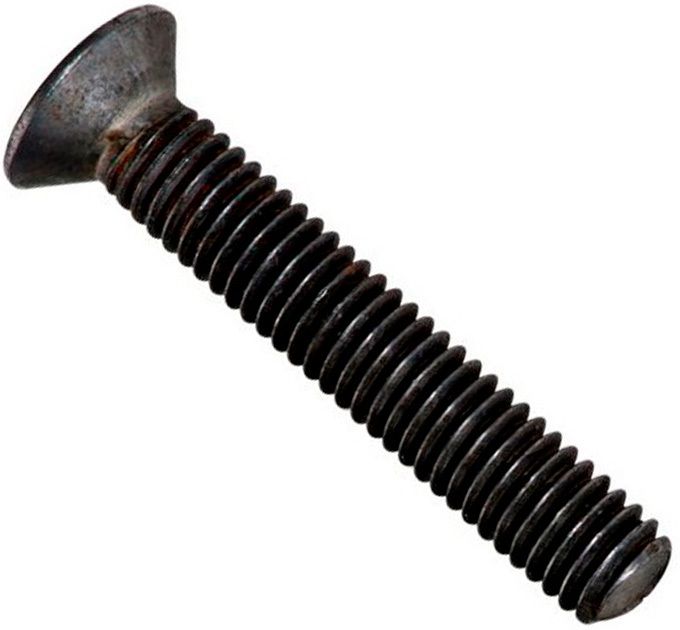

Винт с потайной головкой крестовый PH ГОСТ 17475-80, сталь без покрытия

Винт с потайной головкой и крестообразным шлицем ГОСТ 17475-80 (аналог DIN 965, ISO 7046) — один из самых популярных видов крепежа, используемый для винтового соединения металлических деталей друг с другом или для крепления полимерных материалов к металлоконструкциям. Изготовлен из углеродистой стали без покрытия. Потайная головка позволяет установить винт заподлицо с поверхностью, обеспечивая аккуратный внешний вид соединения.

Отсутствие защитного покрытия означает, что сталь не защищена от коррозии. Винты без покрытия не рекомендуется использовать в условиях повышенной влажности, на открытом воздухе и в контакте с агрессивными средами. Для таких условий предпочтительны оцинкованные и нержавеющие аналоги. Рекомендуется дополнительная обработка поверхности (окрашивание, смазка) для продления срока службы.

Конструкция

Винт имеет потайную головку с углом конуса 90° и метрическую резьбу с крупным шагом, что обеспечивает высокую прочность и устойчивость соединения к вибрациям. Головка выполнена таким образом, чтобы при установке полностью утапливаться в материал и не выступать над поверхностью. Класс точности В гарантирует стабильные размеры и взаимозаменяемость крепежа.

Крестообразный профиль

Винт имеет углубление (профиль) типа PH (Phillips). Для монтажа используется отвертка или бита с крестообразным шлицем PH. Такой профиль обеспечивает самоцентрирование инструмента: бита сама направляется в углубление при передаче вращающего момента. Кроме того, форма PH выполняет защитную функцию — при превышении допустимого крутящего момента бита выталкивается из профиля. Это предотвращает срыв граней и повреждение как самого винта, так и инструмента, что особенно важно при работе с тонкими материалами и в ответственных соединениях.

Резьба

Винты выпускаются в двух исполнениях: с полной и неполной резьбой. У винтов с неполной резьбой гладкая часть стержня расположена ближе к головке, а резьбовая — на конце. Это повышает прочность винта на срез и изгиб, а также обеспечивает точное центрирование деталей при соединении. В таблице размеров указана длина резьбы b для неполных винтов в двух вариантах: нормальная и удлинённая. Удлинённая резьба предпочтительнее в тех случаях, когда требуется большая длина зацепления или соединение работает под переменной нагрузкой. Если длина стержня винта меньше указанной в таблице длины резьбы b, такой винт изготовлен с резьбой по всей длине стержня.

Монтаж

В соединяемых материалах под винт потай высверливается отверстие и нарезается метрическая резьба соответствующего диаметра. В прикрепляемой детали выполняется зенковка — фаска под потайную головку, чтобы винт установился вровень с поверхностью.

Винт можно использовать не только для ввинчивания в резьбовое отверстие, но и в качестве болта — в паре с гайкой и шайбой. Это расширяет область применения: например, для скрепления двух деталей насквозь, когда резьба в одной из них отсутствует.

Применение

Стальной винт без покрытия с крестообразным шлицем используется в строительстве, машиностроении, слесарном деле, на сборочных производствах, в различных промышленных и производственных отраслях, где не предъявляются повышенные требования к коррозионной стойкости.

Сферы применения

• Автомобилестроение и ремонт техники: применяется для крепления панелей, декоративных элементов и других деталей с потайной головкой в закрытых узлах.
• Производство мебели и конструкций: применяется для монтажа деревянных, металлических или пластиковых элементов, где требуется скрытое крепление.
• Строительство и ремонт: используется при монтаже листовых материалов для создания прочных соединений в помещениях с нормальной влажностью.
• Домашнее использование: применяется для ремонта бытовой техники, садового оборудования или других изделий с тонкими стенками.

Аналоги ГОСТ 17475-80

• DIN 965.
• ISO 7046.

Размеры

Все размеры указаны в мм.

Характеристики

• ГОСТ
  17475-80
• ISO
  7046
• Шлиц
  Phillips (PH)
• Форма головки
  Потайная
• Размер шага резьбы
  Крупный (обычный)
• Угол конуса головки, град
  90
• Материал
  Сталь
• Название на упаковке (ориг. название)
  Countersunk head screws product grades A and B

• С потайной головкой
• С крестообразным шлицем
• DIN 965
