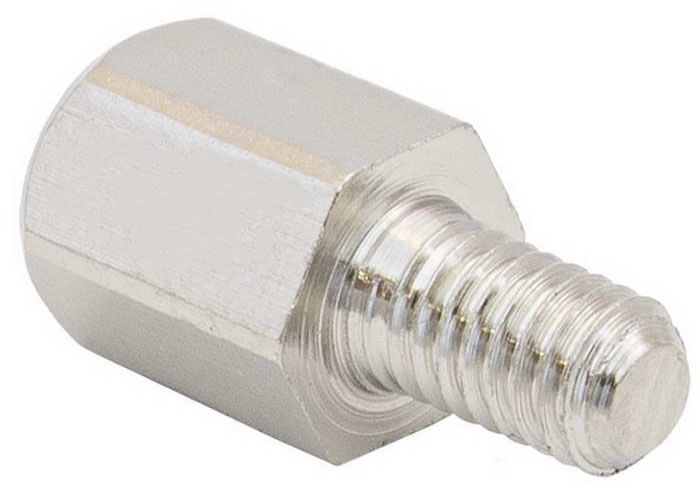

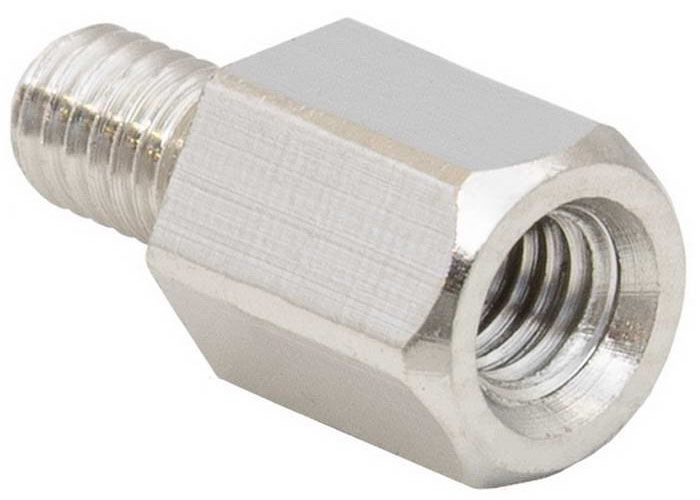

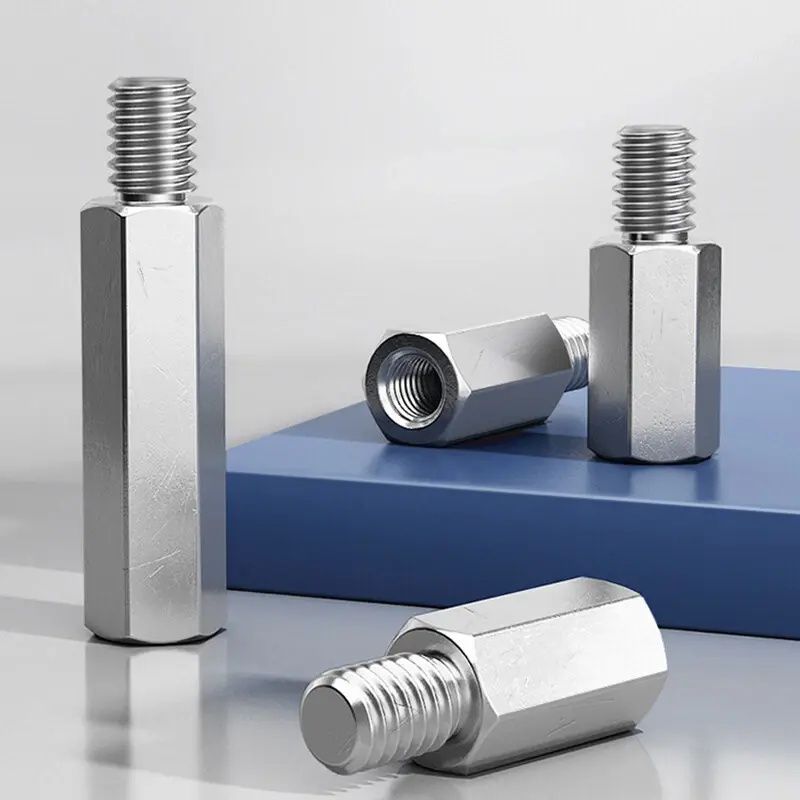

Стойка для печатных плат шестигранная мама-папа (MF) PCNCHSN, никелированная латунь

Код товара: WN00317527

4 фото

Внешний вид товара может отличаться от представленного на изображении

32 позиции

Ваш консультант Дарья

7 (921) 091-32-64

Скидка 10% на стойки для печатных плат

По промокоду • Акция действует 16.07–31.08

Подробнее

Служит для крепления печатных плат к шасси, а также для соединения плат между собой с возможностью наращивания высоты зазора.
Универсальный тип: винт-гайка SN или MF (комбинированное исполнение).
Шестигранная форма (H) корпуса позволяет удерживать стойку гаечным ключом при монтаже, что исключает прокручивание.
Возможность точной дозировки момента затяжки защищает хрупкие платы и SMD-компоненты от микротрещин при сборке.
Никелированная латунь устойчива к воздействию влаги и химических веществ.
Обладает высокой коррозионной стойкостью и электропроводностью.
Метрическая резьба: М3.
Длина корпуса: от 6 до 12 мм (подбирается под требования конструкции).

Подробнее

Полезные материалы и статьи

Стойки для печатных плат: полный гид по выбору, типам и монтажу

MF, FF, MM — в чём разница: типы соединений стоек для плат

Все о латунном крепеже и сравнение с другими метизами

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Стойка для печатных плат шестигранная М3х5 гайка/винт PCHSN, никелированная латунь

WN00323755

М3

Диаметр резьбы М3

Длина корпуса (мм) 5

Общая длина (мм) 11

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х6 гайка/винт PCNCHSN, никелированная латунь

WN00316490

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 12

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х6 гайка/винт PCHSN, никелированная латунь

WN00323704

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 12

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка д/печатных плат шгр PCNCHSN M3х6 внутр/внеш лат никелир (250 шт упак)

WN00316752

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 12

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

2085

руб.

250 шт

Стойка для печатных плат шестигранная М3х7 гайка/винт PCHSN, никелированная латунь

WN00323756

М3

Диаметр резьбы М3

Длина корпуса (мм) 7

Общая длина (мм) 13

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х8 гайка/винт PCHSN, никелированная латунь

WN00323705

М3

Диаметр резьбы М3

Длина корпуса (мм) 8

Общая длина (мм) 14

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х8 гайка/винт PCNCHSN, никелированная латунь

WN00316491

М3

Диаметр резьбы М3

Длина корпуса (мм) 8

Общая длина (мм) 14

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка д/печатных плат шгр PCNCHSN M3х8 внутр/внеш лат никелир (250 шт упак)

WN00316753

М3

Диаметр резьбы М3

Длина корпуса (мм) 8

Общая длина (мм) 14

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

2465

руб.

250 шт

Стойка для печатных плат шестигранная М3х10 гайка/винт PCHSN, никелированная латунь

WN00323706

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 16

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х10 гайка/винт PCNCHSN, никелированная латунь

WN00316492

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 16

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка д/печатных плат шгр PCNCHSN M3х10 внутр/внеш лат никелир (250 шт упак)

WN00316754

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 16

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

2835

руб.

250 шт

Стойка для печатных плат шестигранная М3х11 гайка/винт PCHSN, никелированная латунь

WN00323707

М3

Диаметр резьбы М3

Длина корпуса (мм) 11

Общая длина (мм) 17

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х12 гайка/винт PCHSN, никелированная латунь

WN00323708

М3

Диаметр резьбы М3

Длина корпуса (мм) 12

Общая длина (мм) 18

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х12 гайка/винт PCNCHSN, никелированная латунь

WN00316493

М3

Диаметр резьбы М3

Длина корпуса (мм) 12

Общая длина (мм) 18

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка д/печатных плат шгр PCNCHSN M3х12 внутр/внеш лат никелир (250 шт упак)

WN00316755

М3

Диаметр резьбы М3

Длина корпуса (мм) 12

Общая длина (мм) 18

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

3230

руб.

250 шт

Стойка для печатных плат шестигранная М3х14 гайка/винт PCHSN, никелированная латунь

WN00323736

М3

Диаметр резьбы М3

Длина корпуса (мм) 14

Общая длина (мм) 20

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х15 гайка/винт PCHSN, никелированная латунь

WN00323737

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 21

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х16 гайка/винт PCHSN, никелированная латунь

WN00323738

М3

Диаметр резьбы М3

Длина корпуса (мм) 16

Общая длина (мм) 22

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х17 гайка/винт PCHSN, никелированная латунь

WN00323709

М3

Диаметр резьбы М3

Длина корпуса (мм) 17

Общая длина (мм) 23

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х18 гайка/винт PCHSN, никелированная латунь

WN00323739

М3

Диаметр резьбы М3

Длина корпуса (мм) 18

Общая длина (мм) 24

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х20 гайка/винт PCHSN, никелированная латунь

WN00323710

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 26

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Показать все

1 - 21 из 32 размеров

Монтажная стойка PCNCHSN - это универсальный крепежный элемент для установки печатных плат на шасси, соединения плат между собой с возможностью наращивания высоты зазора, а также для создания многоуровневых конструкций. Шестигранная форма корпуса обеспечивает надежный захват инструментом, исключая прокручивание стойки при монтаже, а возможность точной дозировки момента затяжки защищает хрупкие печатные платы и SMD-компоненты от микротрещин и повреждений.

Конструкция стойки выполнена по комбинированному типу «винт-гайка» (Male-Female / MF): с одной стороны расположена наружная резьба (шпилька, «папа») для вкручивания в плату или шасси, с другой - внутренняя резьба («мама») для крепления винтом верхней платы или дополнительного элемента. Такое исполнение позволяет гибко компоновать платы в ограниченном пространстве корпуса.

Типовые сценарии установки

Крепление платы к шасси: стойка вкручивается шпилькой в резьбовое отверстие шасси, на шестигранную часть надевается плата, затем через отверстие в плате вкручивается винт во внутреннюю резьбу стойки, прижимая плату.
Соединение двух плат: стойка вкручивается шпилькой в нижнюю плату, затем верхняя плата крепится винтом во внутреннюю резьбу стойки.
Наращивание высоты: последовательное соединение нескольких стоек шпилька-в-резьбу для достижения необходимой высоты зазора.
Заземление: стойка обеспечивает электрический контакт между платой и корпусом через металлическое соединение.

Особенности

Высокая механическая прочность - латунь значительно прочнее пластиковых аналогов, стойка выдерживает большие нагрузки и не деформируется при затяжке.
Комбинированный тип резьбы (MF) - позволяет вкручивать стойку шпилькой в шасси или нижнюю плату, использовать внутреннюю резьбу для крепления верхней платы винтом, наращивать высоту зазора, последовательно соединяя несколько стоек, строить многоуровневые конструкции из нескольких плат.
Стандартный размер под гаечный ключ обеспечивает удобный монтаж даже в труднодоступных местах, исключает проворачивание стойки при затяжке винта.
Металлическая резьба позволяет контролировать усилие затяжки, что защищает хрупкие печатные платы и SMD-компоненты от микротрещин, возникающих при перетяжке пластиковых или резьбовых соединений без контроля момента.
Никелевое покрытие надежно защищает стойку от воздействия влаги, солей и химических веществ, что критично для устройств, работающих в агрессивных средах (промышленность, автомобильная электроника, наружное оборудование).
Латунь с никелевым покрытием обеспечивает надежный электрический контакт, что позволяет использовать стойку для заземления плат или экранирования.

Аналог PCHSN (винт-гайка) MF:

стальная оцинкованная стойка 88086 MF

Размеры

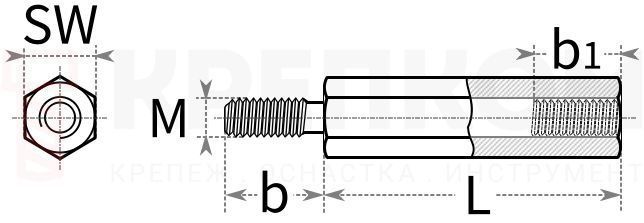

Стойка для печатных плат шестигранная гайка/винт PCNCHSN-6 - чертеж

Резьба М	М3
Длина b₁, мм	2,5	3	5	6	7
Длина b, мм	6
Длина L, мм	5	6	8	10	12...60
Размер под ключ S, мм	5,5

Резьба М	М4

Длина b₁, мм	3	4	5	6	8	9
Длина b, мм	8
Длина L, мм	5	6	8	10	12	14...60
Размер под ключ S, мм	7

Резьба М	М5
Длина b₁, мм	4	6	8	11
Длина b, мм	10
Длина L, мм	8	10	12	14...80
Размер под ключ S, мм	8

Резьба М	М6
Длина b₁, мм	6	8	10	14
Длина b, мм	12
Длина L, мм	10	12	14	16...100
Размер под ключ S, мм	10

Характеристики

Единицы измерения

шт
Материал

Латунь никелированная
