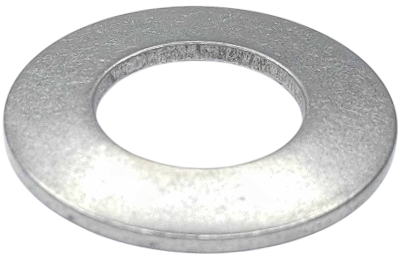

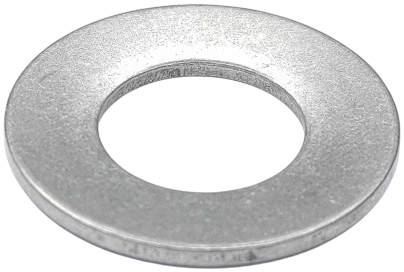

Шайба (пружина) тарельчатая DIN 2093 (ГОСТ 3057-90), нержавеющая сталь А2
- Упругий стопорящий элемент для нагруженных резьбовых соединений.
- Применяется с болтами, винтами и гайками с метрической резьбой.
- Поддерживает постоянное натяжение, защищая от отвинчивания.
- Равномерное распределение нагрузки при приложении зажимного давления.
- Пружинящие свойства за счет тарельчатой формы и упругости сплава.
- Изготовлена из нержавеющей стали А2.
- Увеличенный предел упругости и прочности, повышенная износостойкость.
- Рабочая температура: -200 до +425ºС.
- Диапазон внешних/внутренних диаметров: 3,2-16/0,4-8,2 мм.
0,4
3,2
0,2
3,2
6
0,3
7,2
14
0,8
8,2
16
0,8
Тарельчатая пружина, нержавеющая DIN 2093 (ГОСТ 3057-90) применяется при сборке механических узлов, подверженных тепловой деформации, вибрационным и ударным нагрузкам. Пружинная шайба берет на себя основную силовую нагрузку, гасит колебания, компенсирует люфты, предохраняет от отвинчивания, повышает степень надежности соединения.
Свойства стали А2
Не магнитная, не токсичная, характеризуется высокой стойкостью к коррозии внутри и снаружи помещений, в условиях воздействия влажных сред и водяного пара, проявляет стабильность свойств в диапазоне температур от -200° до +425°С.
Принцип действия
Коническая тарельчатая шайба действует как простая пружина. Во время приложения осевой нагрузки она упруго сжимается и на молекулярном уровне «вгрызается» в поверхность. Сопротивление этому сжатию фиксирует предварительное натяжение и позволяет узлу противостоять вибрациям и другим условиям, которые могут ослабить крепежные детали. Дисковый упругий элемент в отличие от витого имеет минимальный ход (деформацию) при тех же высоких силовых характеристиках, что позволяет сэкономить монтажное пространство.
Применение
Дисковые пружины применяются в предохранительных муфтах, запорных клапанах, резьбовых соединениях, шарикоподшипниковых механизмах, тормозные системах, механических зажимах, подъемных устройствах. Чаще всего они используются не одиночно, а пакетом в количестве 2-4 штук. Схема сборки может состоять из однонаправлено или разнонаправлено составленных шайб, что позволяет получить различный ход пакета и различные силовые показатели.
Аналоги DIN 2093:
- ГОСТ 3057-90
- EN 16983
Размеры
| Внешний диаметр, d2 | Внутренний диаметр, d1 | Толщина стали, s |
| 3,2 | 0,4 | 0,2 |
| 6 | 3,2 | 0,3 |
| 14 | 7,2 | 0,8 |
| 16 | 8,2 | 0,8 |
Характеристики
-
Тип шайбыТарельчатая
-
DIN2093
-
ГОСТ3057-90
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
