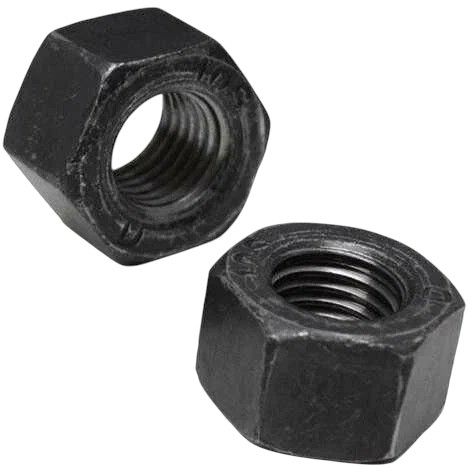

Гайка высокопрочная DIN 6915, класс прочности 10, оксидированная
Ваш консультант Борис
+7 (999) 027-78-44- Для высокопрочных резьбовых соединений стальных конструкций.
- Применяется в составе конструкционных болткомплектов системы HV для предварительного натяжения.
- Соединение образует с болтами, винтами, шпильками, осями, валами прочностью 10.9 (предельное напряжение 1000 Н/мм²).
- Размеры регламентируются европейским стандартом EN 14399-4 и немецким DIN 6915.
- Шестигранная форма увеличенного размера под ключ.
- Номинальный диаметр: М12 - М48.
- Среднеуглеродистая конструкционная сталь, закаленная и отпущенная, оксидированная.
М16
2
13
27
руб.
М20
2,5
16
32
руб.
М22
2,5
18
36
руб.
М24
3
20
41
руб.
М27
3
22
46
руб.
М30
3,5
24
50
руб.
М36
4
29
60
руб.
М48
5
48
75

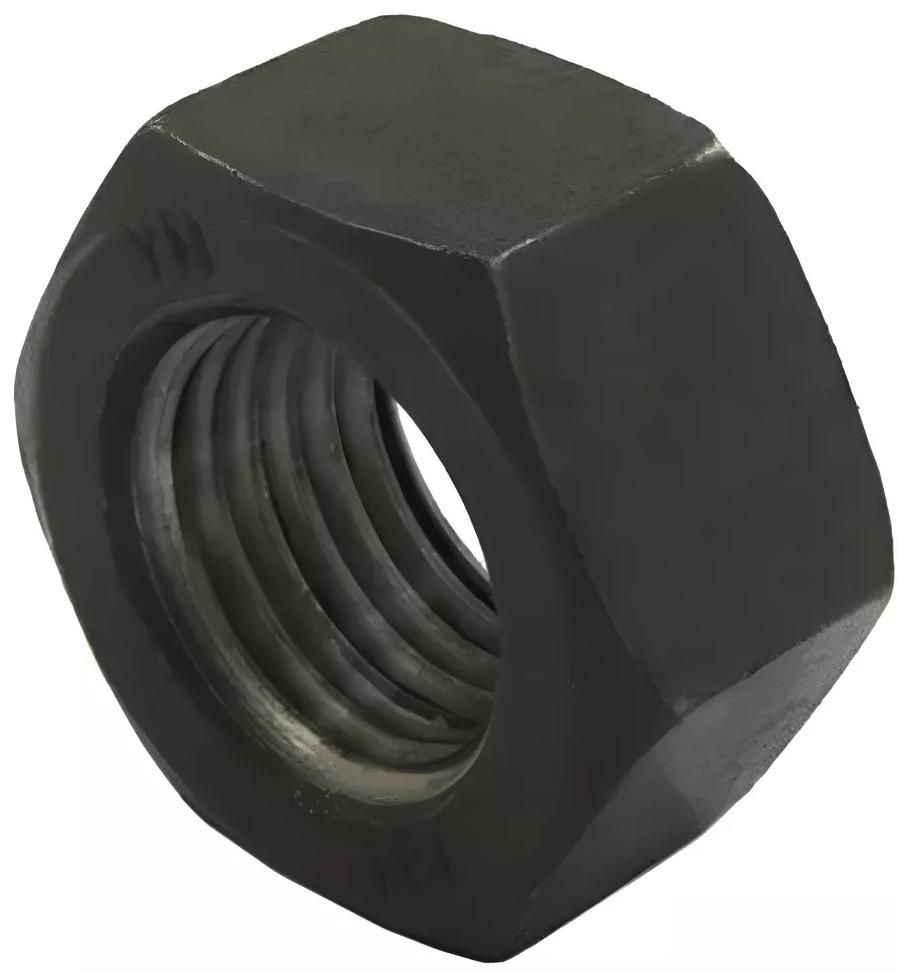

Шестигранная высокопрочная гайка с увеличенным размером под ключ DIN 6915 предназначена для высокопрочных болтов и шайб в конструкциях, подверженных большим нагрузкам. Имеет увеличенный размер под ключ по сравнению с обычными гайками, что обеспечивает лучший захват и возможность применять больший крутящий момент при затяжке, что важно для предварительно напряженных соединений.
Для создания полных комплектов креплений, отвечающих требованиям стандартов предварительно напряженных болтовых соединений, гайки DIN 6915 используют в комплекте с высокопрочными болтами с неполной резьбой и увеличенной шестигранной головкой EN 14399-4 (DIN 6914), а также закаленными плоскими шайбами повышенной твердости EN 14399-6 (DIN 6916).
Свойства
Гайки черные метрические высокой прочности 10 имеют повышенную стойкость к статическим, циклическим и ударным нагрузкам, устойчивы к перепадам температур, выдерживают многократные циклы монтажа / демонтажа без износа резьбы. Метиз не имеет антикоррозийного покрытия, поэтому для предотвращения преждевременной коррозии его целесообразно использовать в неагрессивных и сухих условиях внешней среды, а также в конструкциях под покраску или с невысокими требованиями к внешнему виду крепления.
Применение
Болткомплект HV (болт, гайка, шайба) высокой прочности предназначен для работы в особо тяжелых условиях в мостостроении, краностроении и других строительных и инженерных проектах. Его предпочтительно использовать в сдвигоустойчивых (фрикционных) соединениях стальных конструкций при больших сдвигающих нагрузках, а также в во фланцевых узлах, работающих под давлением.
Аналоги DIN 6915
- EN 14399-4 (М12 - М36)
- ISO 7414 (М12 - М36)
- ГОСТ Р 52645-2006 (М16 - М48)
Размеры
|
Резьба, d |
М12 | М16 | М20 | М22 | М24 | М27 | М30 | М36 | М48 | |
|
Шаг резьбы, P |
1,75 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 5 | |
|
Расстояние между гранями, e |
min | 23,91 | 29,56 | 35,03 | 39,55 | 45,2 | 50,85 | 55,37 | 66,4 | 82,6 |
|
Высота гайки, m |
nom=max | 10 | 13 | 16 | 18 | 20 | 22 | 24 | 29 | 48 |
| min | 9,64 | 12,3 | 14,9 | 16,9 | 18,7 | 20,7 | 22,7 | 27,7 | 46,4 | |
|
Размер под ключ, S |
max | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 | 75 |
| min | 21,16 | 26,16 | 31 | 35 | 40 | 45 | 49 | 58,8 | 73,1 | |
все размеры указаны в мм
Характеристики
-
Тип гайкиШестигранная (обычная)
-
DIN6915
-
ГОСТ52645-2006
-
ISO7414
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon nuts for high-strength structural bolting, system HV
