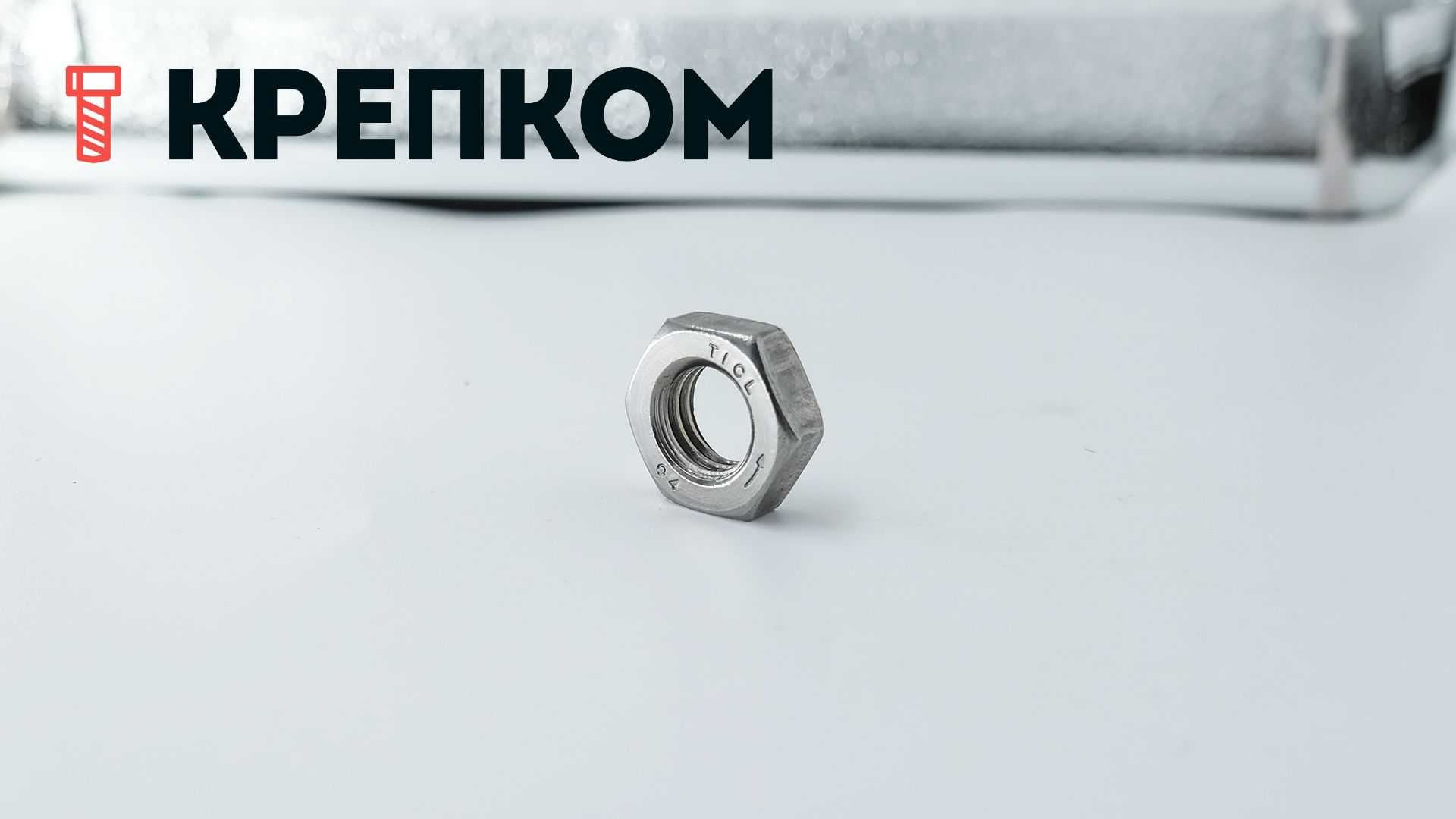

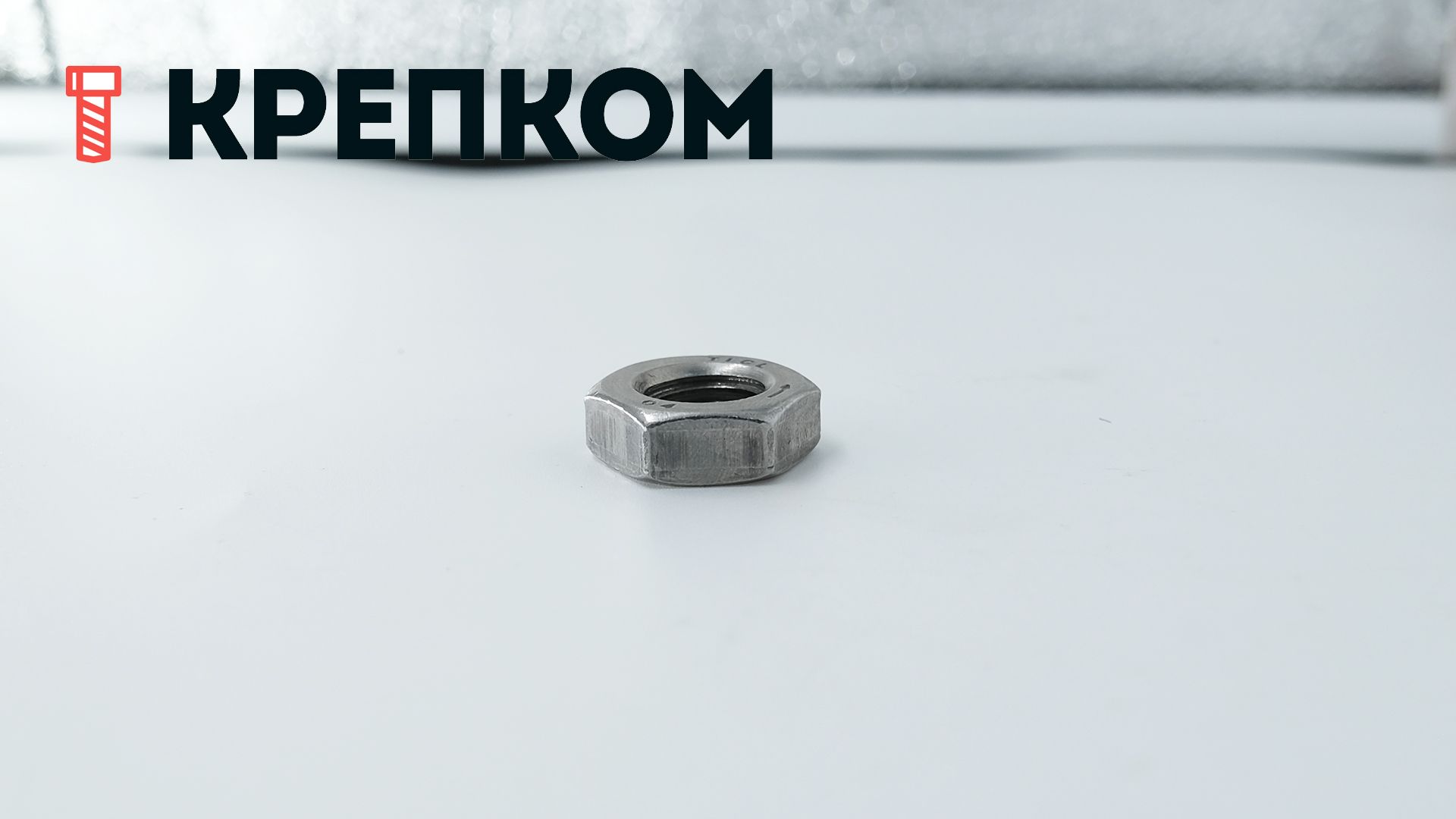

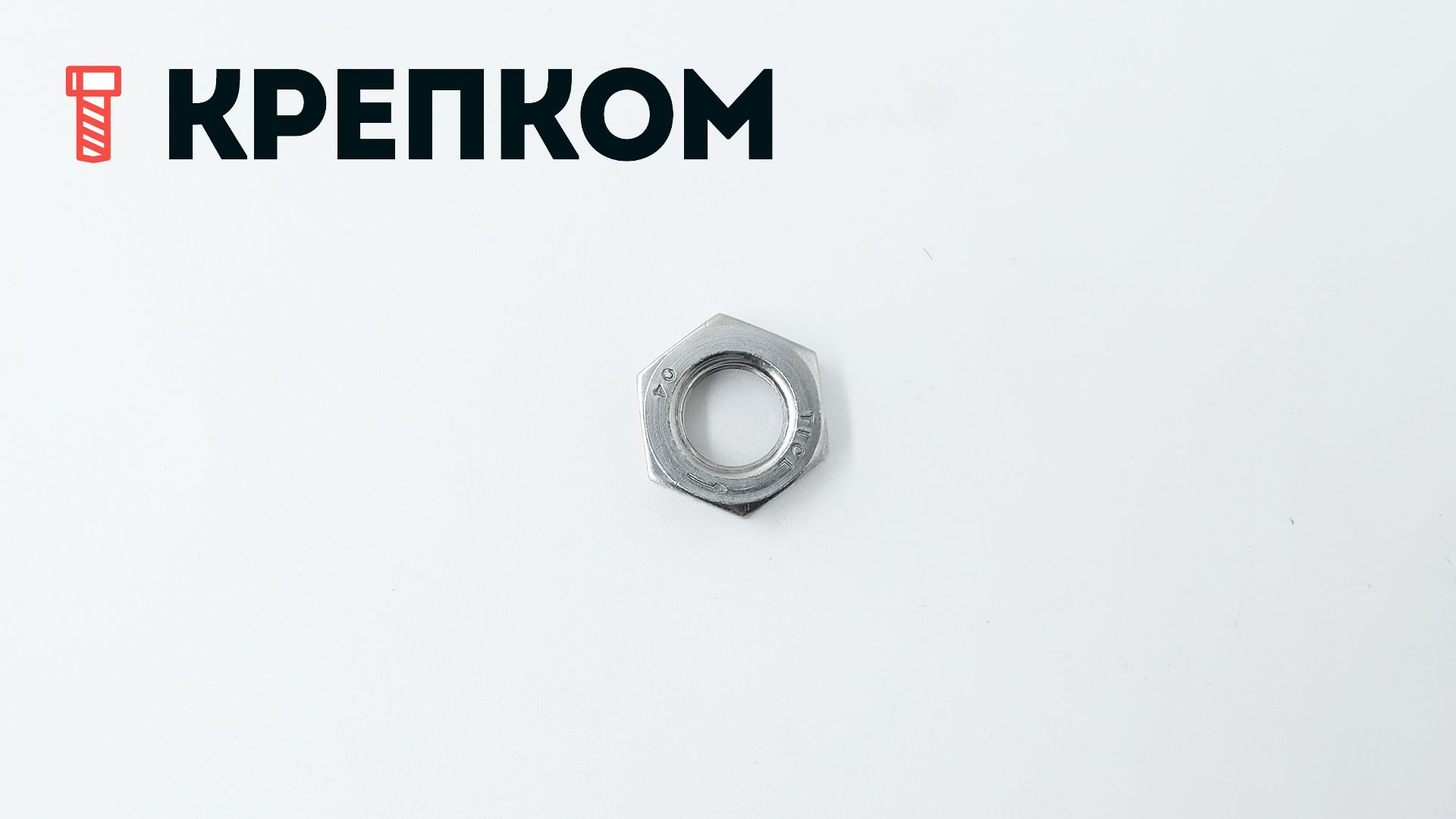

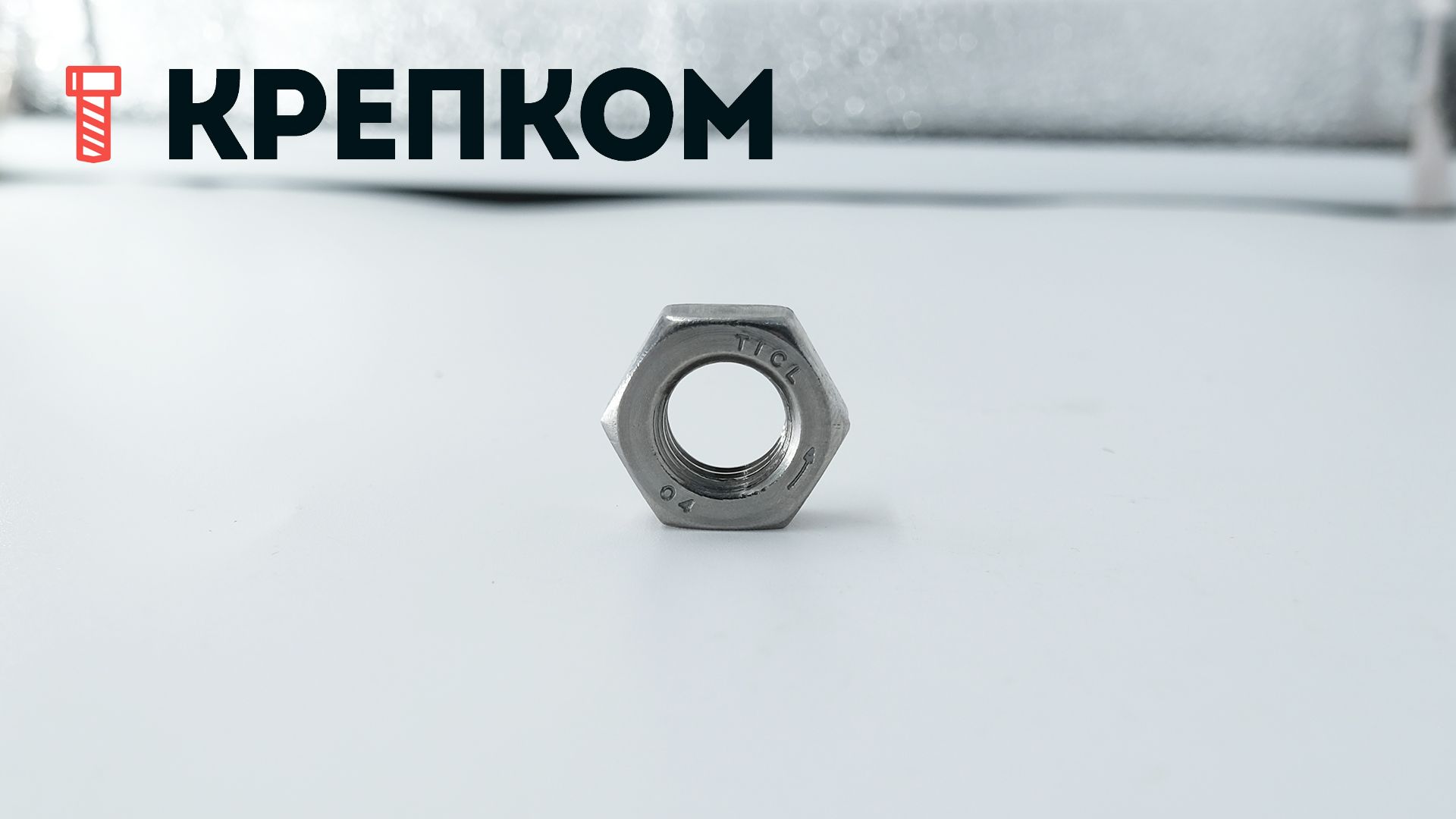

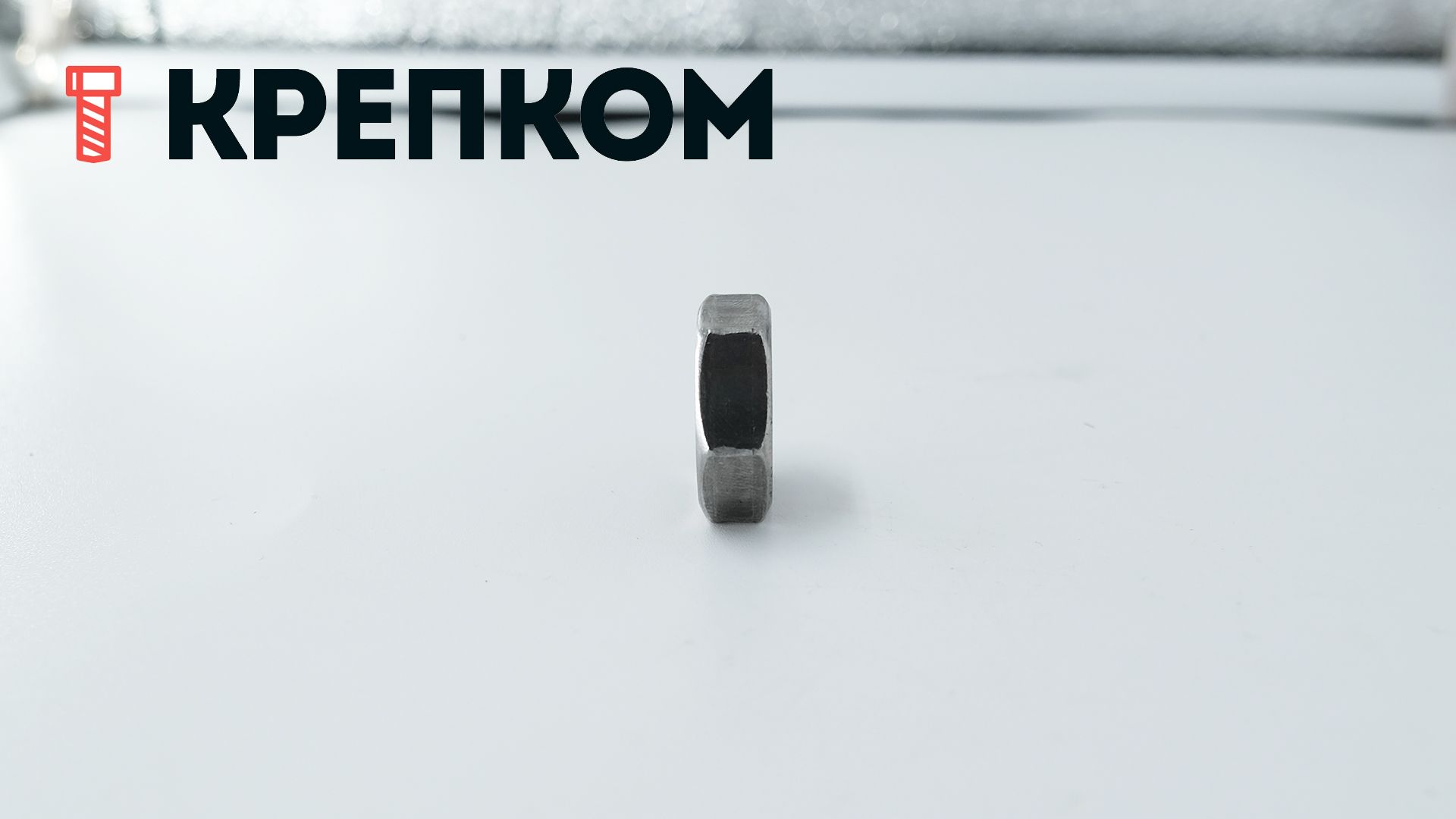

Гайка низкая с левой резьбой DIN 936 LH, сталь без покрытия
Ваш консультант Борис
+7 (999) 027-78-44- Для использования с болтами, шпильками, винтами, имеющими обратную резьбу.
- Стандарт: DIN 936, форма В (с фасками).
- Уменьшенная высота: от 0,5d до 0,6d.
- Резьба: левая LH, метрическая, крупного шага от М8 до М52, поле допуска 6H.
- Класс точности: А (высокий) – для ≤ M16, В (нормальный) – для > M16.
- Материал: углеродистая сталь без покрытия.
- Применяется в качестве контргайки или в соединениях с низкими нагрузками.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штКрепеж по DIN 936 (ГОСТ 5916-70) – представляет собой низкую шестигранную гайку с левой резьбой. Применяется в тех случаях, когда на соединение воздействует крутящий момент, направленный на откручивание обычной правой гайки. Левая гайка с обратной резьбой навинчивается вращением против часовой стрелки (налево). Для ее затягивания используются гаечные ключи стандартных размеров.
Изготовлена из углеродистой конструкционной стали без антикоррозийного покрытия. Для предотвращения преждевременного развития коррозии её рекомендовано использовать в условиях нормальной влажности.
Применение
Гайка DIN 936 широко востребована при сборке бытовой техники, мебели, станков, электроинструмента, различного оборудования. Ее используют совместно с болтами, винтами, шпильками.
Аналоги DIN 936
- ISO 4035 (М1,6 - М64)
- ISO 4036 (М1,6 - М10)
- ISO 8675 мелкая резьба (М8х1 - М64х4)
- DIN 439 (М1,6 - М52)
- ГОСТ 5916-70 (М1 - М48)
- ГОСТ 5929-70 (М1 - М48)
Размеры
| Резьба, d | Шаг (обычный) | Высота гайки, m DIN/ISO | Размер под ключ, S DIN/ISO | Расстояние между гранями, e |
| М2 | 0,4 | 1,2 | 4 | 4,32 |
| М2,5 | 0,45 | 1,6 | 5 | 5,46 |
| М3 | 0,5 | 1,8 | 5,5 | 6,01 |
| М3,5 | 0,6 | 2 | 6 | 6,58 |
| М4 | 0,7 | 2,2 | 7 | 7,66 |
| М5 | 0,8 | 2,7 | 8 | 8,79 |
| М6 | 1 | 3,2 | 10 | 11,05 |
| M8 | 1,25 | 5/4 | 13 | 14,38 |
| M10 | 1,5 | 6/5 | 17/16 | 18,9 |
| M12 | 1,75 | 7/6 | 19/18 | 21,1 |
| M14 | 2 | 8/7 | 22/21 | 24,49 |
| M16 | 2 | 8 | 24 | 26,75 |
| M18 | 2,5 | 9 | 27 | 29,56 |
| M20 | 2,5 | 9/10 | 30 | 32,95 |
| M22 | 2,5 | 10/11 | 32/34 | 35,03 |
| M24 | 3 | 10/12 | 36 | 39,55 |
| М27 | 3 | 12/13,5 | 41 | 45,2 |
| М30 | 3,5 | 12/15 | 46 | 50,85 |
| М33 | 3,5 | 14/16,5 | 50 | 55,37 |
| М36 | 4 | 14/18 | 55 | 60,79 |
| М39 | 4 | 16/19,5 | 60 | 66,44 |
| М42 | 4,5 | 16/21 | 65 | 71,3 |
| М45 | 4,5 | 18/22,5 | 70 |
76,95 |
| М48 | 5 | 18/24 | 75 | 82,6 |
| М52 | 5 | 20/26 | 80 | 88,25 |
все размеры указаны в мм
Характеристики
-
Тип гайкиНизкая
-
DIN936
-
ГОСТ5916-70
-
ISO4035
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon thin nuts with metric left hand thread
