Анкер-гильза для высоких нагрузок Fischer TA М, оцинкованная сталь

Код товара: WN00076870
Фото менеджера Александр

Ваш консультант Александр

7 (921) 090-38-10
  • Предварительный монтаж тяжёлых конструкций
  • Материал: оцинкованная сталь
  • Внутренняя метрическая резьба М6, М8, М10, М12
  • Установка стандартными болтами и резьбовыми стержнями
  • Основание: бетон C20/25-C50/60 без трещин, бетон C12/15, натуральный камень с плотной структурой
  • Длина от 49 до 86 см не требует сверления широких отверстий и позволяет производить монтаж в самых узких пространствах
  • Минимальные краевые и осевые расстояния за счёт равномерного распора втулки
  • Защита резьбы от загрязнения пластиковой заглушкой
  • Производитель: (Fischer) Германия.
Подробнее
Диаметр (мм)

Диаметр втулки (корпуса) анкера. Диаметр сверления

Все
Длина (мм)
Все

249

руб.

1 шт
Наличие:
322

руб.

1 шт
Наличие:
470

руб.

1 шт
Наличие:
867

руб.

1 шт
Наличие:

Анкерная гильза для высоких нагрузок Fischer серии TA M распорного типа представляет собой трёхсегментную гильзу с внутренней резьбой и расклинивающим конусом, изготовленную из оцинкованной стали. Используется для предварительного монтажа в сочетании с метрическими болтами и шпильками.

Анкер обеспечивает исключительную надёжность крепления стальных конструкций, поручней, консолей, кабельных лотков, лестниц, ворот, фасадов в нерастянутом бетоне класса прочности C20/25-C50/60. Также возможна установка в бетонные основания C12/15 и камень плотной структуры. Равномерный распор по всей длине втулки даёт возможность свести к минимуму краевые и осевые расстояния. Пластиковая заглушка защищает резьбу от продуктов сверления. Благодаря компактным габаритам гильза легко монтируется даже в самых узких пространствах, не требуя сверления широких отверстий, что снижает трудоёмкость работ.

Применение:

В процессе затяжки конус перемещается в распорную втулку, расширяя и прижимая её к стенкам подготовленного отверстия. Чтобы обеспечить надёжность монтажа, прикрепляемый конструктивный элемент необходимо зафиксировать на анкере, а шпильку блокировать с помощью контргайки.

Монтаж/установка:

Установка анкера для высоких нагрузок TA M - схема

Размеры:

Размеры анкера для высоких нагрузок TA M - чертёж

Артикул Внутренняя резьба М Длина, l (мм) Диаметр просверливаемого отверстия, d(мм) Минимальная глубина просверливаемого отверстия, h(мм)
090245 6 49 10 65
090246 8 56 12 70
090247 10 69 15 90
090248 12 86 18 105

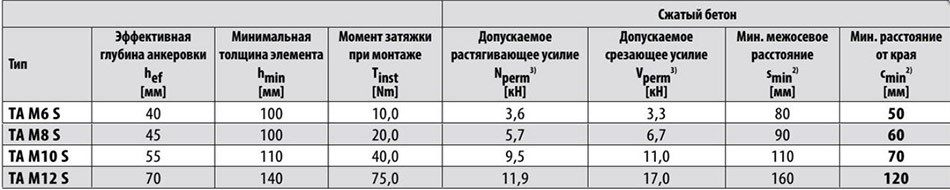

Максимальные допускаемые нагрузки1) для одиночного арматурного анкера в бетоне C20/254):

При проектировании необходимо учитывать полный Допуск ETA - 04/0003.

Тип Максимальная эффективная глубина анкеровки, hef (мм) Минимальная толщина элемента, hmin (мм) Момент затяжки при монтаже Tinst (Nm) Допустимое растягивающее усилие, Nperm3) (kH) Допустимое срезающее усилие, Vperm3) (kH) Минимальное межосевое расстояние, Smin2) (мм) Минимальное расстояние от края, Сmin2) (мм)
TA M6 40 100 10 3,6 3,3 80 50
TA M8 45 20 5,7 6,7 90 60
TA M10 55 110 40 9,5 11,0 110 70
TA M12 70 140 75 11,9 17,0 160 120

1) Учитываются коэффициенты запаса прочности по материалу, как указано в Допуске, а также коэффициент запаса прочности по нагрузке gL = 1,4. Считается, как одиночный анкер, например, анкер с межосевым расстоянием s 3xhef и расстоянием от края c 1,5xhef. Точные данные приводятся в Допуске.
2) Минимально возможные межосевые расстояния соответствуют расстоянию от края с одновременным снижением допускаемой нагрузки.
3) Данные при совместном воздействии растягивающих сил, срезывающих сил, изгибающих моментов, а также при уменьшении расстояния от края или межосевого расстояния (при установке нескольких анкеров) приводятся в Допуске.
4) При более высоких классах прочности бетона до C50/60 можно применять более высокие допускаемые нагрузки.

Характеристики

  • Бренд
  • Тип анкера
    Усиленный / Анкер-гильза
  • Единицы измерения
    шт
  • Назначение анкера
    Бетон, Камень
  • Материал
    Оцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
