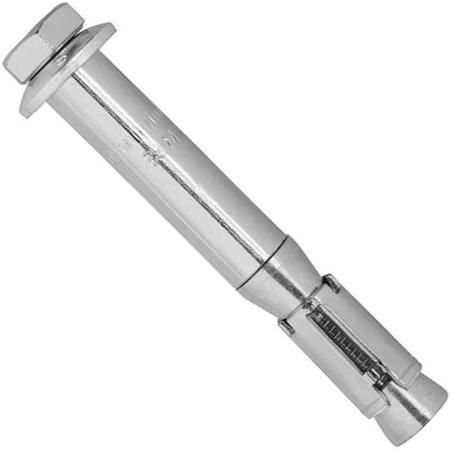

Анкер для высоких нагрузок Sormat S, оцинкованная сталь
![Фото менеджера Александр](http://user51928.clients-cdnnow.ru/upload/iblock/d23/xtnuuqhi21bvfou3yp77oh5t4wdgplue/shur.jpg)
Ваш консультант Александр
7 (921) 090-38-10- Анкерный крепеж для сквозного монтажа и высоких нагрузок.
- Допущен для установки в растянутую и сжатую зону бетона В20(С20/25) до В55(С50/60).
- Конструкция: двухконусный втулочный тип S, с болтом с шестигранной головкой и тарельчатой шайбой.
- Материал: углеродистая сталь прочностью 8.8, покрытая цинком.
- Равномерный распор гильзы по всей длине обеспечивает мощное сопротивление трению.
- Высокая сила закрепления в основании за счет конструкции с двойной конусностью.
- Визуальный контроль момента затяжки по форме куполообразной шайбы.
- Применение: крепление металлоконструкций, оборудования, стальных стоек, плит, несущих балок, перил.
- Официальное одобрение: ETA - 06/0108.
- Размеры: М6, М8, М10, М12, М16
- Производитель: SORMAT (Финляндия).
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штУсиленный анкер с болтом и шайбой оцинкованный SORMAT S предназначен для больших нагрузок. Высокоэффективный расклинивающий механизм с двойным распором обеспечивает высокую надежность крепления на вырыв. При закручивании болта конус втягивается в распорную втулку, распирая ее. Благодаря длинной распорной части с двумя конусами анкерный болт обладает впечатляющими нагрузочными характеристиками. Под шестигранной шляпкой болта находится выпуклая шайба, позволяющая визуально контролировать монтаж. Двухконусный анкер Сормат применяется для сквозного монтажа оборудования, ограждений, перил и других ответственных стальных конструкций в бетон и природный камень. Одобрен для установки в растянутые и сжатые зоны бетона, рекомендован для сухих помещений или временного монтажа на улице.
Размеры:
- Общая длина — от 70 до 180 мм;
- Толщина прикрепляемых деталей — от 5 и до 40 мм;
- Диаметр отверстий — 10; 12; 15; 20; 25 мм.
Применение:
- Стальные конструкции
- Оборудование
- Ограждения
- Системы подъема для автомобилей
- Перила
- Опорные плиты
- Складские стеллажи
Размеры:

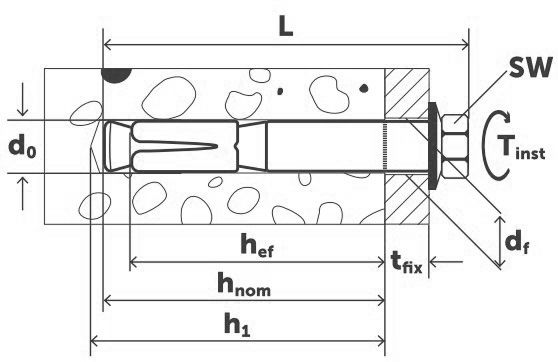

Тип | Размер | Длина, L | Диаметр отверстия в прикрепляемом материале, df | Размер гайки под ключ, SW | Мак. толщина прикрепляемого элемента, tfix | Диаметр сверла, d0 | Мин. глубина сверления, h1 | Эффективная глубина анкеровки, hef |
Момент затяжки, Tinst |
М6-10/45/5 | М6 | 70 | 12 | 10 | 5 | 10 | 60 | 45 | 8 |
М6-10/45/15 | М6 | 80 | 12 | 10 | 15 | 10 | 60 | 45 | 8 |
М6-10/45/40 | М6 | 105 | 12 | 10 | 40 | 10 | 60 | 45 | 8 |
М8-12/55/5 | М8 | 80/85 | 14 | 13 | 5 | 12 | 70 | 55 | 20/15 |
М8-12/55/15 | М8 | 90/95 |
14 |
13 |
15 |
12 |
70 |
55 |
20/15 |
М8-12/55/40 | М8 | 115/120 |
14 |
13 |
40 | 12 |
70 |
55 |
20/15 |
М10-15/70/5 | М10 | 95/100 | 17 |
17 |
5 | 15 | 85 | 70 | 60/40 |
М10-15/70/15 | М10 | 105/110 |
17 |
17 |
15 |
15 |
85 |
70 |
60/40 |
М10-15/70/40 | М10 | 130/135 |
17 |
17 |
40 |
15 |
85 |
70 |
60/40 |
М12-20/80/5 | М12 | 113/120 | 21 | 19 | 5 | 20 | 100 | 80 | 90/70 |
М12-20/80/15 | М12 | 123/130 |
21 |
19 |
15 |
20 |
100 |
80 |
90/70 |
М12-20/80/40 | М12 | 148/155 |
21 |
19 |
40 |
20 |
100 |
80 |
90/70 |
М16-25/100/5 | М16 | 145/150 | 26 | 24 | 5 | 25 | 125 | 100 | 170/115 |
М16-25/100/15 | М16 | 155/160 | 26 | 24 | 15 |
25 |
125 |
100 |
170/115 |
М16-25/100/40 | М16 | 180/185 | 26 | 24 | 40 |
25 |
125 |
100 |
170/115 |
Нагрузки:
Допустимые нагрузки в kH Сжатый бетон C20/25 | ||
Тип | Вырыв | Срез |
М6-10/45/5 | 3,0 | 7,2 |
М6-10/45/15 |
3,0 |
7,2 |
М6-10/45/40 |
3,0 |
7,2 |
М8-12/55/5 | 4,8 | 9,8 |
М8-12/55/15 |
4,8 |
9,8 |
М8-12/55/40 |
4,8 |
9,8 |
М10-15/70/5 | 9,5 | 22,3 |
М10-15/70/15 |
9,5 |
22,3 |
М10-15/70/40 |
9,5 |
22,3 |
М12-20/80/5 | 17,2 | 34,3 |
М12-20/80/15 |
17,2 |
34,3 |
М12-20/80/40 |
17,2 |
34,3 |
М16-25/100/5 | 24,0 | 48,0 |
М16-25/100/15 |
24,0 |
48,0 |
М16-25/100/40 |
24,0 |
48,0 |
Монтаж:
Характеристики
-
Бренд
-
Тип анкераАнкер-болт / Усиленный
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
АртикулS
-
МатериалОцинкованная сталь
