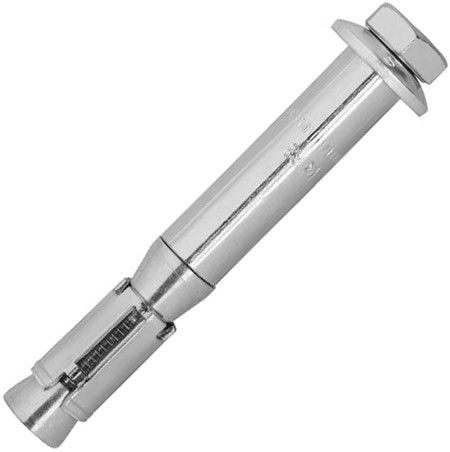

Анкер болт для высоких нагрузок М10-15/70/15 Sormat S 9655070115, оцинкованная сталь

Name: Анкер болт для высоких нагрузок М10-15/70/15 Sormat S 9655070115, оцинкованная сталь
Brand: SORMAT
Availability: InStock

Другие размеры

Код товара: WN00072497

Сталь оцинкованная (гальваническое цинкование)

Внешний вид товара может отличаться от представленного на изображении

- +

Цена обновляется

Ваш консультант Александр

7 (921) 090-38-10

О товаре
Отзывы (0)

Анкер с болтом и шайбой оцинкованный SORMAT S M10-15/70/15 предназначен для больших нагрузок. Высокоэффективный расклинивающий механизм с двойным распором обеспечивает высокую надежность крепления на вырыв. При закручивании болта конус втягивается в распорную втулку, распирая ее.

Размеры:

Анкер для высоких нагрузок Sormat S - схема чертеж

Резьба	М10
Общая длина, L	105 мм
Размер гайки под ключ SW	17 мм
Max толщина прикрепл. материала, Tfix	15 мм
Отверстие в прикрепляемом материале, Df	17 мм
Диаметр сверла/бура, d0	15 мм
Min глубина отверстия глубина отверстия, h1	85 мм
Расчетная глубина анкеровки, Hnom	76 мм
Эффективная глубина анкеровки, Hef	70 мм
Момент затяжки, Tinst	60

Рабочие характеристики (нагрузки) анкера:

Сжатая зона бетона С20/25, нагрузка на срыв	9,5 kN
Сжатая зона бетона С20/25, нагрузка на срез	22,3 kN
Растянутая зона бетона С20/25, нагрузка на срыв	7,6 kN
Растянутая зона бетона С20/25, нагрузка на срез	20,1 kN

Характеристики

Бренд

SORMAT
Тип анкера

Анкер-болт / Усиленный
Единицы измерения

шт
Назначение анкера

Бетон, Камень
Артикул

SOR 70115
Материал

Оцинкованная сталь

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
