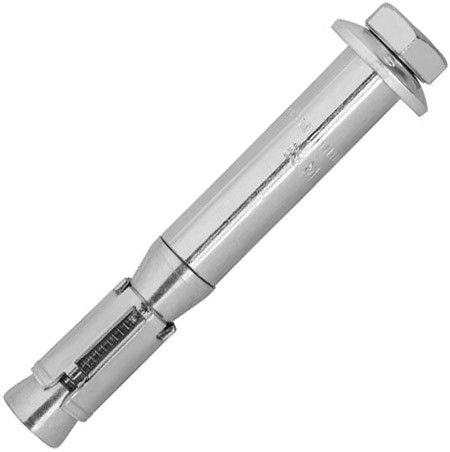

Анкер болт для высоких нагрузок М10-15/70/40 Sormat S 9655070140, оцинкованная сталь
Код товара: WN00072498
Анкер с болтом и шайбой оцинкованный SORMAT S M10-15/70/40 предназначен для больших нагрузок. Высокоэффективный расклинивающий механизм с двойным распором обеспечивает высокую надежность крепления на вырыв. При закручивании болта конус втягивается в распорную втулку, распирая ее.
Размеры:
| Резьба | М10 |
| Общая длина, L | 130 мм |
| Размер гайки под ключ SW | 17 мм |
| Max толщина прикрепл. материала, Tfix | 40 мм |
| Отверстие в прикрепляемом материале, Df | 17 мм |
| Диаметр сверла/бура, d0 | 15 мм |
| Min глубина отверстия глубина отверстия, h1 | 85 мм |
| Расчетная глубина анкеровки, Hnom | 76 мм |
| Эффективная глубина анкеровки, Hef | 70 мм |
| Момент затяжки, Tinst | 60 |
Рабочие характеристики (нагрузки) анкера:
| Сжатая зона бетона С20/25, нагрузка на срыв | 9,5 kN |
|
Сжатая зона бетона С20/25, нагрузка на срез |
22,3 kN |
|
Растянутая зона бетона С20/25, нагрузка на срыв |
7,6 kN |
|
Растянутая зона бетона С20/25, нагрузка на срез |
20,1 kN |
Характеристики
-
Бренд
-
Тип анкераАнкер-болт / Усиленный
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
Артикул9655070140
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
