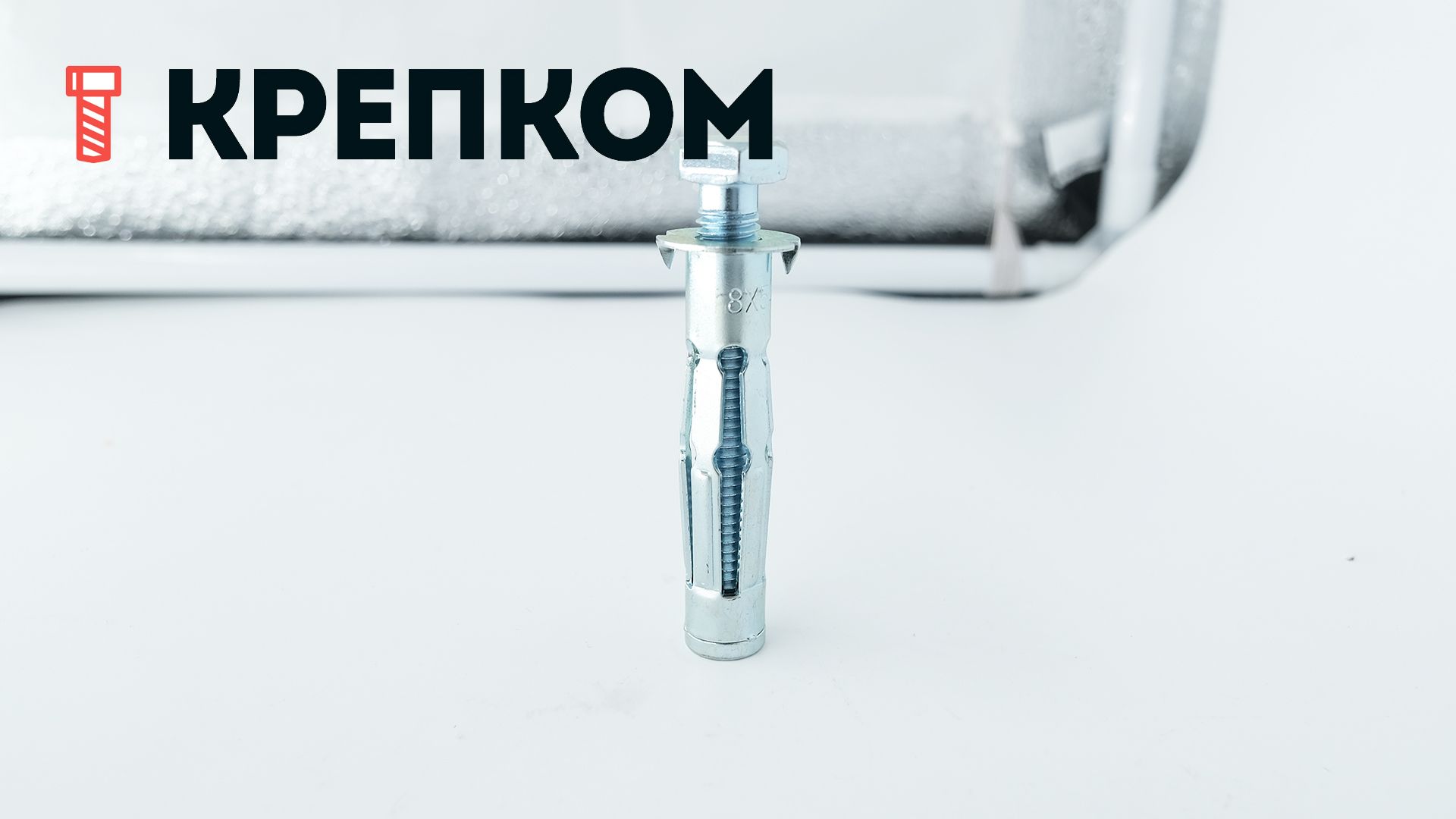

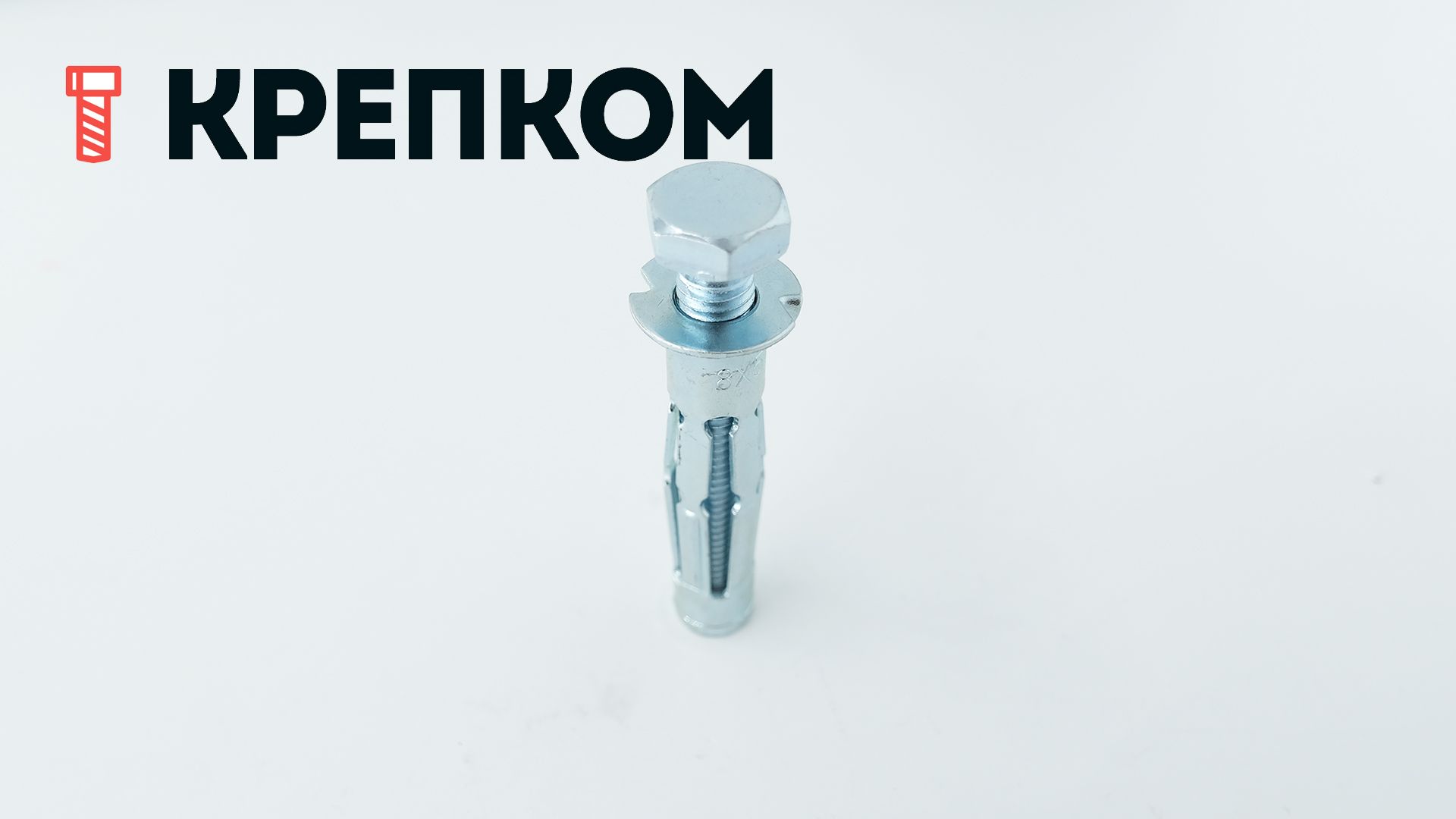

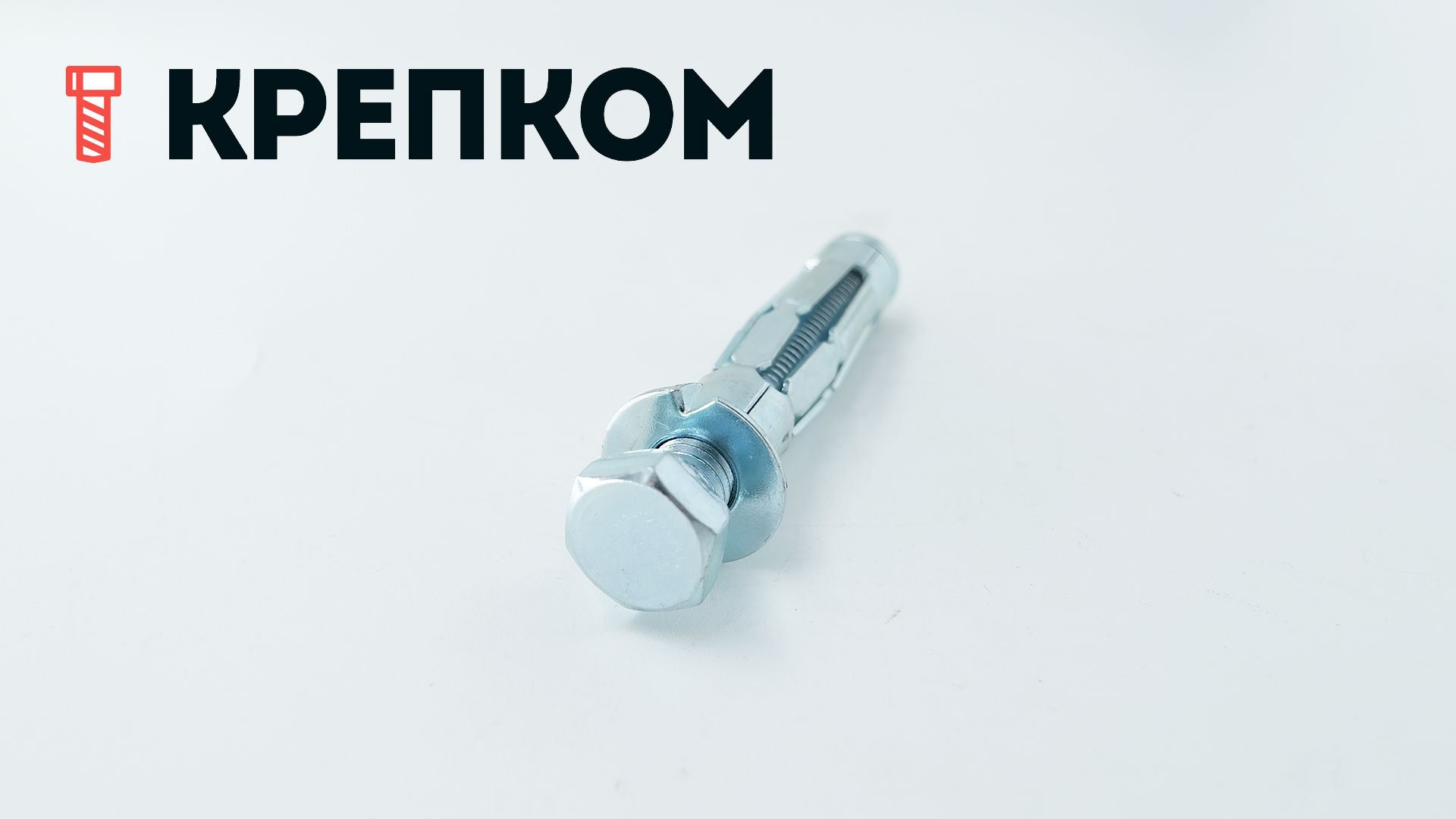

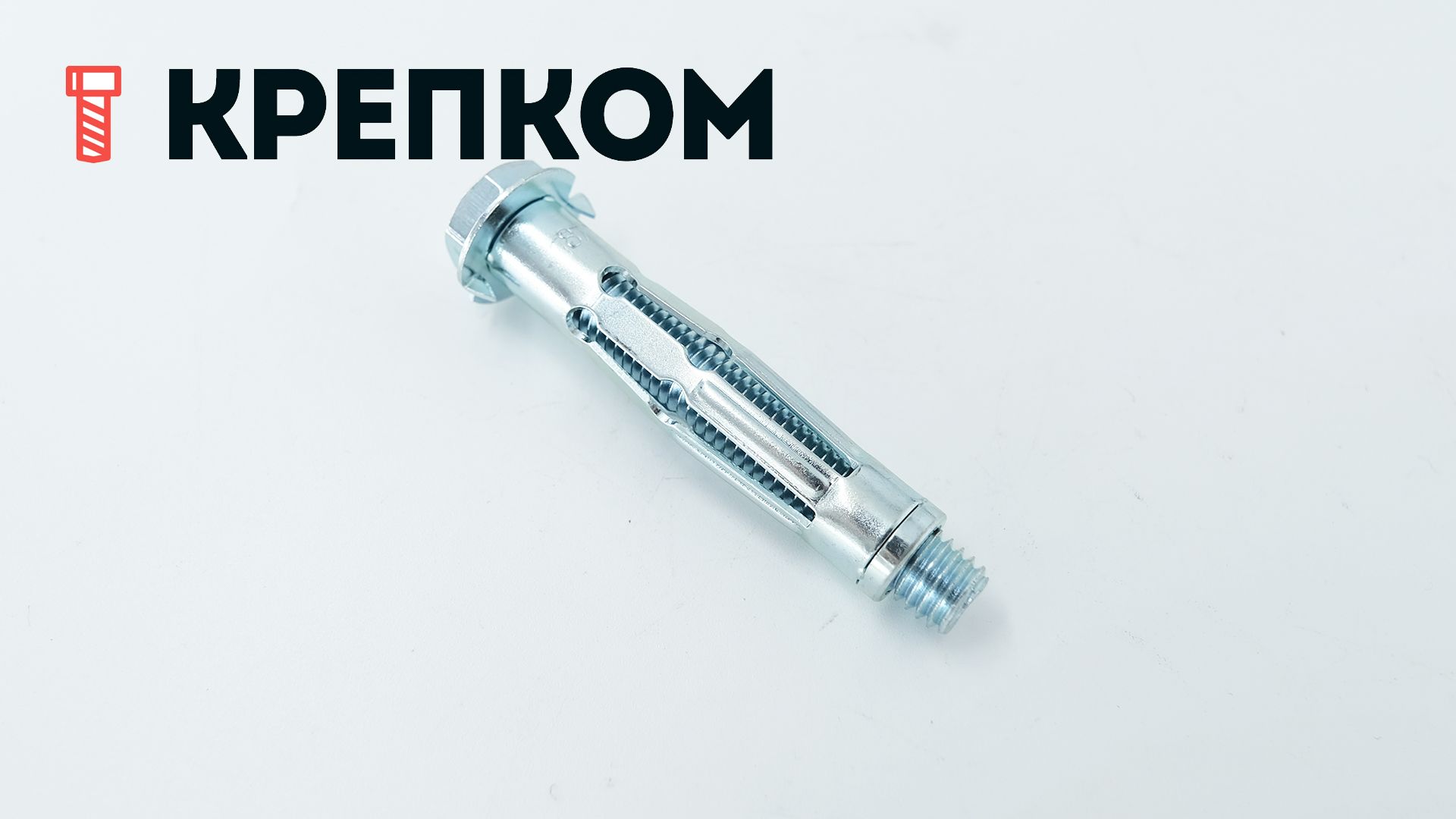

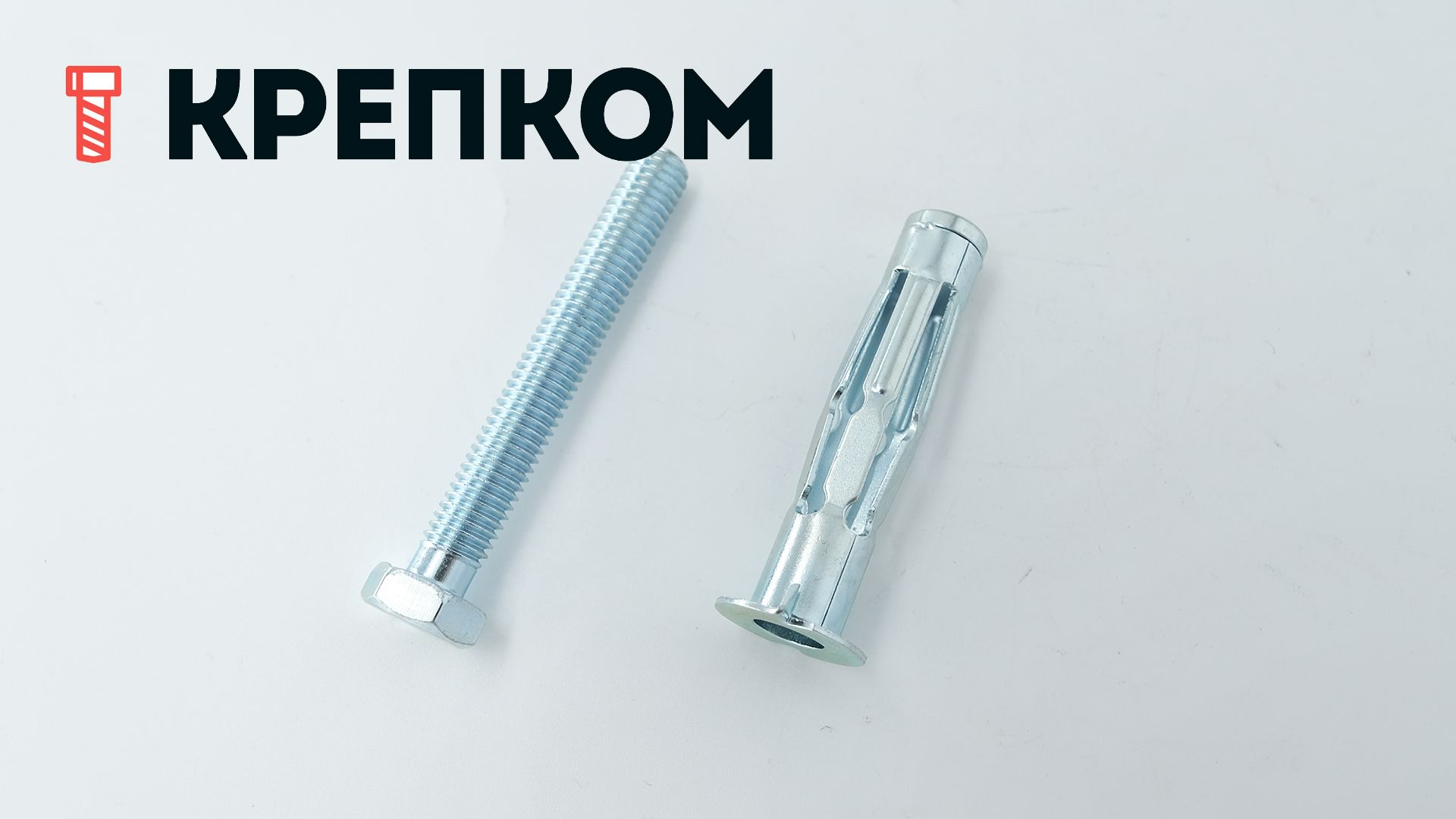

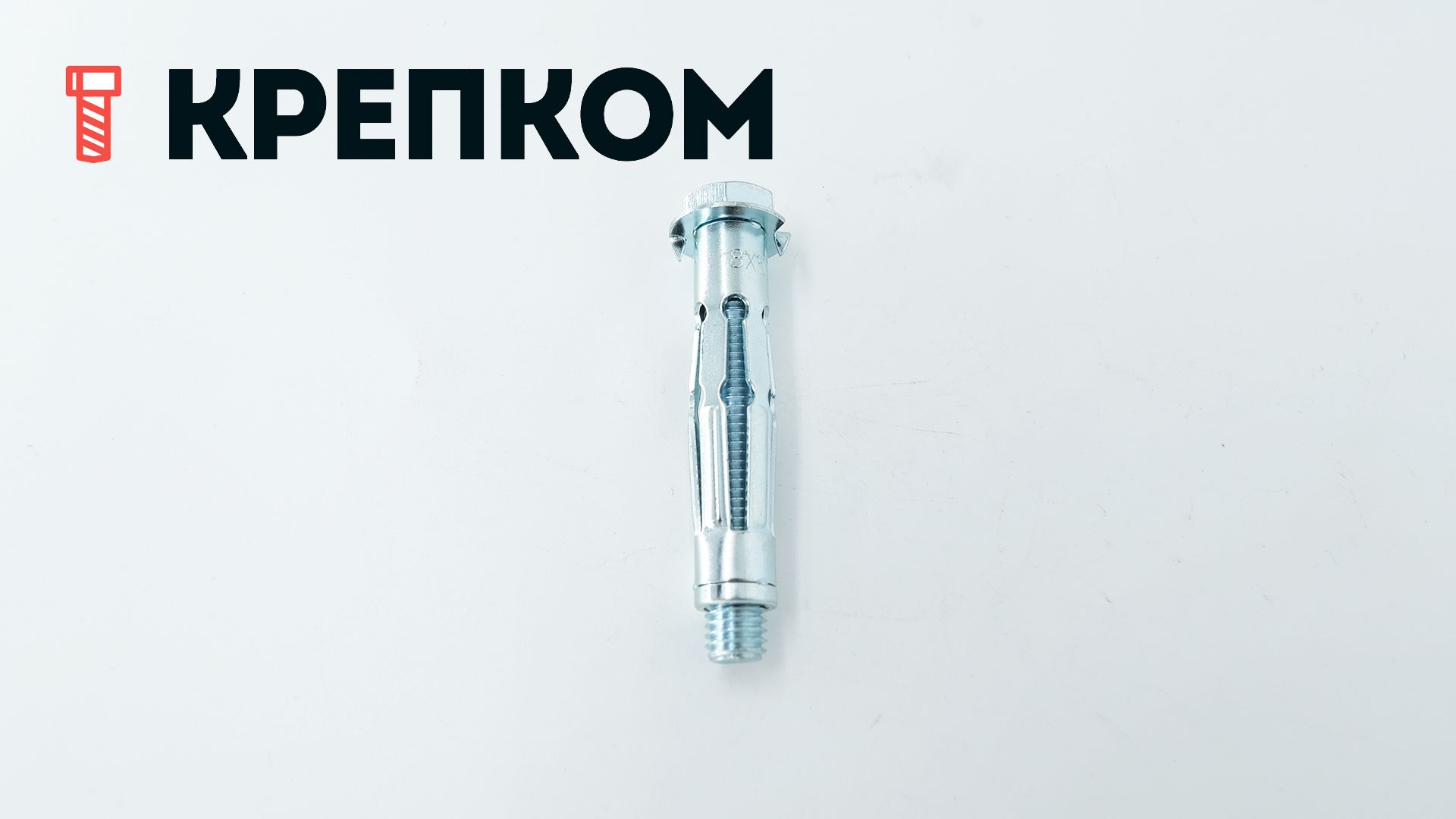

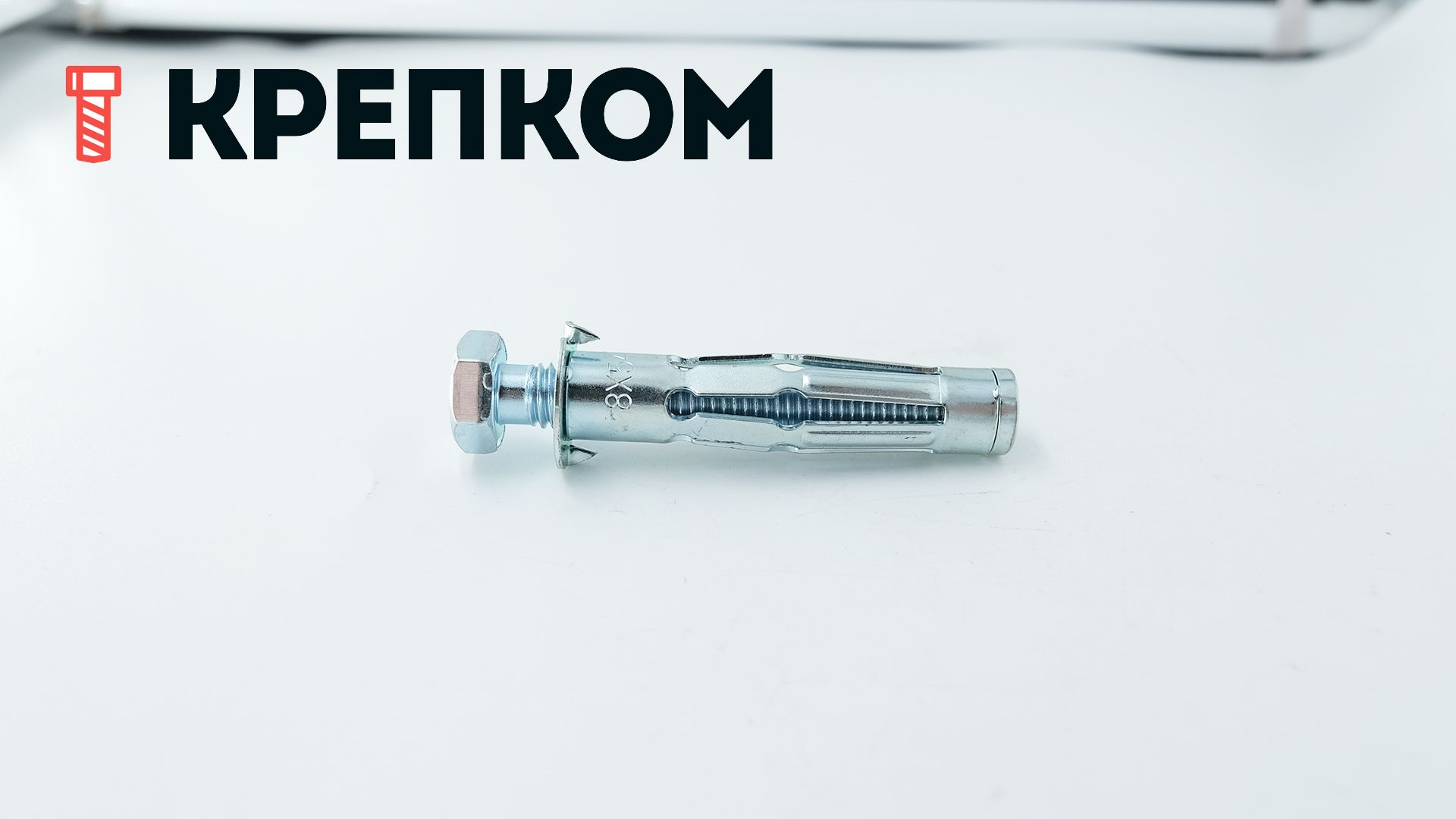

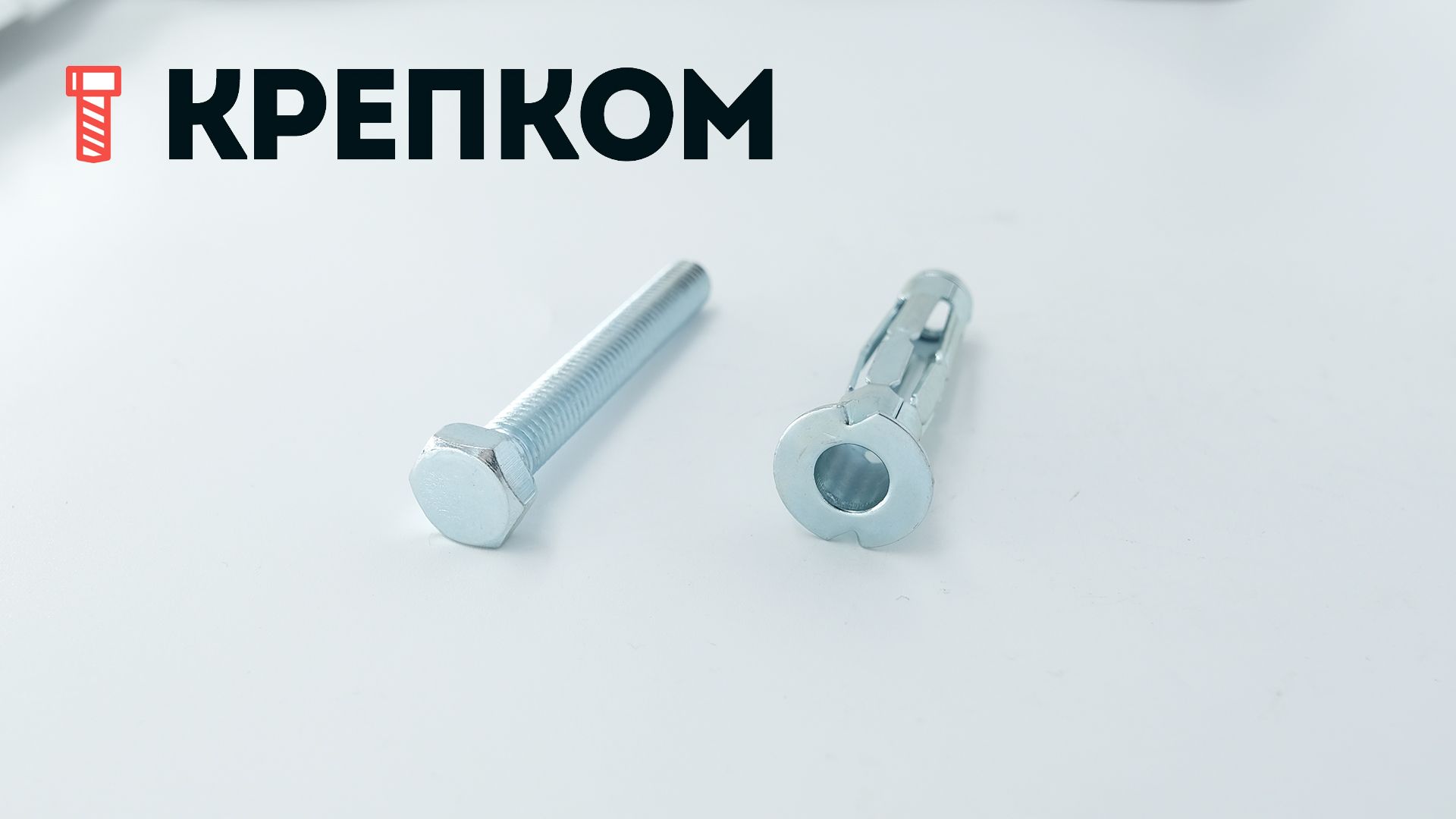

Анкер для пустотелых материалов Fischer HM (Молли), оцинкованная сталь

Металлический дюбель с винтом Fischer HM или просто дюбель Молли применяется для создания надежных анкерных креплений в гипсокартоне и других листовых материалах толщиной 3-50 мм. Он раскрывается и крепится по принципу якоря, поэтому требует полости с обратной стороны листа. Способность выдерживать высокую нагрузку, позволяет использовать крепеж Molli для фиксации тяжелых предметов типа книжных полок или радиаторов отопления. Анкер для гипсокартона затягивается отверткой, шипы на бортике препятствуют его прокручиванию. Его можно легко демонтировать, выкрутив винт. Благодаря оцинкованной поверхности он подходит для эксплуатации в помещениях и временных креплений на открытом воздухе.

Преимущества:

• Складные опорные ребра дюбеля серии HM образуют увеличенную площадь контакта с обратной стороны поверхности основы, что гарантирует высокую грузоподъемность точки крепления.
• Заостренные выступы на ободе шейки дюбеля прочно фиксируют дюбель и блокируют проворачивание, что способствует увеличению безопасности крепления.
• Внутренняя резьбовая подходит для соединения с различными стандартными резьбовыми крепежными элементами подходящего диаметра, в том числе для многократного использования точки крепления.

Использование:

• Металлический анкер для пустотелых материалов пригоден для предварительного монтажа.
• Во время установки цанга с прорезями расклинивается и прижимается к поверхности. Дюбель HM устанавливается с помощью монтажных клещей.
• При использjвании аккумуляторного шуруповерта или отвертки, необходимо сначала вывернуть из корпуса предварительно вставленный в него резьбовой элемент. При вворачивании метиза и расклинивании цанги можно использовать приспособление или пластину толщиной до 6 мм, что снизит риск проворачивания крепежа в отверстии.

Критерии подбора:

Длина его нераспорной части должна соответствовать толщине листового материала для обеспечения тесного контакта между распорной частью и обратной стороной листа. Чем больше диаметр анкера Молли, тем выше несущая способность крепления. Но при этом надо учесть и характеристики листовой или пустотелой стены.

Монтаж:

Нагрузки:

Металлический дюбель для монтажа в пустотелых материалах HM
Максимальные    рекомендуемые   нагрузки¹⁾     для   одиночного   анкера. Данные значения нагрузки действительны для крепежных винтов с указанным размером резьбы.

Tип			HM 4 x 32 S	HM 4 x 46 S	HM 5 x 37 S	HM 5 x 52 S	HM 5 x 65 S	HM 6 x 37 S	HM 6 x 52 S	HM 6 x 65 S	HM 8 x 55 SS
Размер резьбы		[M]	M4	M4	M5	M5	M5	M6	M6	M6	M8
Рекомендуемые нагрузки в соответствующем материале основы Frec2)
Гипсокартон	9,5 мм	[кН]	0,15	0,15	0,15	0,15	-	0,15	-	-	-
Гипсокартон	12,5 мм	[кН]	0,20	0,20	0,20	0,20	-	0,20	0,20	-	0,20
Гипсокартон	19 мм (2 x 9,5 мм)	[кН]	-	-	-	0,25	-	-	0,25	-	0,25
Гипсокартон	25 мм (2 x 12,5 мм)	[кН]	-	-	-	-	0,30	-	-	0,30	-
ДСП	10 мм	[кН]	0,25	0,25	0,25	0,25	-	0,25	0,25	-	0,25
ДСП	13 мм	[кН]	0,25	0,25	0,25	0,25	-	0,25	0,25	-	0,25
ДСП	28 мм	[кН]	-	-	-	-	0,50	-	-	0,50	-
Фанера	4 мм	[кН]	0,10	-	-	-	-	-	-	-	-
Упрочненная ДВП	3 мм	[кН]	0,10	-	-	-	-	-	-	-	-
ДВП	16 мм	[кН]	-	0,05	-	0,05	-	-	0,05	-	0,05
ДВП	25 мм	[кН]	-	-	-	-	0,05	-	-	0,05	-
Фибро-цементная плита (ЦВП)	8 мм	[кН]	0,25	0,25	0,25	0,25	-	0,25	-	-	-
Гипсоволокнистая плита (ГВЛ)	10 мм	[кН]	0,25	0,25	0,25	0,25	-	0,25	0,25	-	0,25
Гипсоволокнистая плита (ГВЛ)	15 мм	[кН]	-	0,25	0,25	0,25	-	0,25	0,25	-	0,25

¹⁾ С учетом запаса коэффициента прочности 3.
²⁾ Данные действительны при растягивающей нагрузке, поперечной нагрузке и нагрузке под произвольным углом.

Размеры:

Тип	Диаметр отверстия, d0 (мм)	Мин. глубина сверления отверстия, h1 (мм)	Длина анкера, L (мм)	Винт, dsхls (мм)	Макс. толщина панели, dp (мм)	Макс. толщина закрепляемого материала, tfix (мм)
4х32 S	8	42	32	M4х40	3-13	16
4х46 S	8	56	46	M4х52	5-18	23
4х59 S	8	69	59	M4х66	35-42	16
5х37 S	10	47	37	M5х45	6-15	19
5х52 S	10	62	52	M5х60	7-21	24
5х65 S	10	75	65	M5х73	20-34	24
6х37 S	12	47	37	M6х45	6-15	14
6х52 S	12	62	52	M6х60	10-21	24
6х65 S	12	75	65	M6х70	20-34	24
6х80 S	12	90	80	M6х88	38-50	24
8х55 SS 1)	12	65	55	M8х60	10-21	24
4х32H	8	42	32	-	3-13	-
5х65 H	10	75	65	-	20-34	-

¹⁾ с болтом с шестигранной головкой, монтаж только с использованием монтажного инструмента HM Z 1.

Характеристики

• Бренд
  Fischer
• Тип анкера
  Для пустотелых материалов
• Назначение анкера
  Гипсокартон, ДСП
• Артикул
  HM
• Материал
  Оцинкованная сталь
