Гипсокартонные конструкции широко применяются в современном строительстве благодаря своей универсальности и простоте монтажа. Однако крепление различных элементов к гипсокартону требует особого подхода из-за его хрупкости и пустотелой структуры. Выбор подходящих дюбелей и их правильная установка являются ключевыми факторами для обеспечения надёжности и долговечности креплений.
Особенности гипсокартона как основания для крепежа
Гипсокартонные листы (ГКЛ) представляют собой композитный материал, состоящий из гипсового сердечника, облицованного с обеих сторон картоном. Согласно ГОСТ 6266-97, длина листов варьируется от 2000 до 4000 мм с шагом 50 мм, а ширина составляет 600 или 1200 мм. В розничной продаже наиболее часто встречаются листы длиной 2000, 2500, 2600, 2700 и 3000 мм при ширине 1200 мм. Толщина листов может быть 6,5; 9,5; 12,5; 14,0 мм и более.
Гипсокартон обладает способностью поглощать излишнюю влагу из окружающей среды и выделять её при изменении условий, что позволяет материалу "дышать". Кроме того, гипс является огнестойким и нетоксичным материалом.
Из-за своей структуры гипсокартон обладает следующими характеристиками, влияющими на выбор крепежа:
- Низкая несущая способность – гипсокартон не предназначен для выдерживания значительных нагрузок, особенно в местах, удалённых от каркаса. Для лёгких объектов (до 5 кг) можно использовать стандартные саморезы. При весе от 10 до 25 кг рекомендуется применять специальные дюбели.
- Хрупкость – при неправильном монтаже крепежа материал может крошиться или трескаться. Гипсокартон имеет плотность около 750–850 кг/м³, что ограничивает его механическую прочность. Твердость гипса по шкале Мооса составляет 2, что делает его подверженным крашению и трещинам при неправильном монтаже крепежей.
- Пустотелость – между листом гипсокартона и стеной или между двумя листами могут быть пустоты, что усложняет установку стандартных дюбелей.
Классификация дюбелей для гипсокартона
Существует несколько типов дюбелей, специально разработанных для использования с гипсокартоном. Рассмотрим наиболее распространённые из них.
Дюбель «Бабочка»

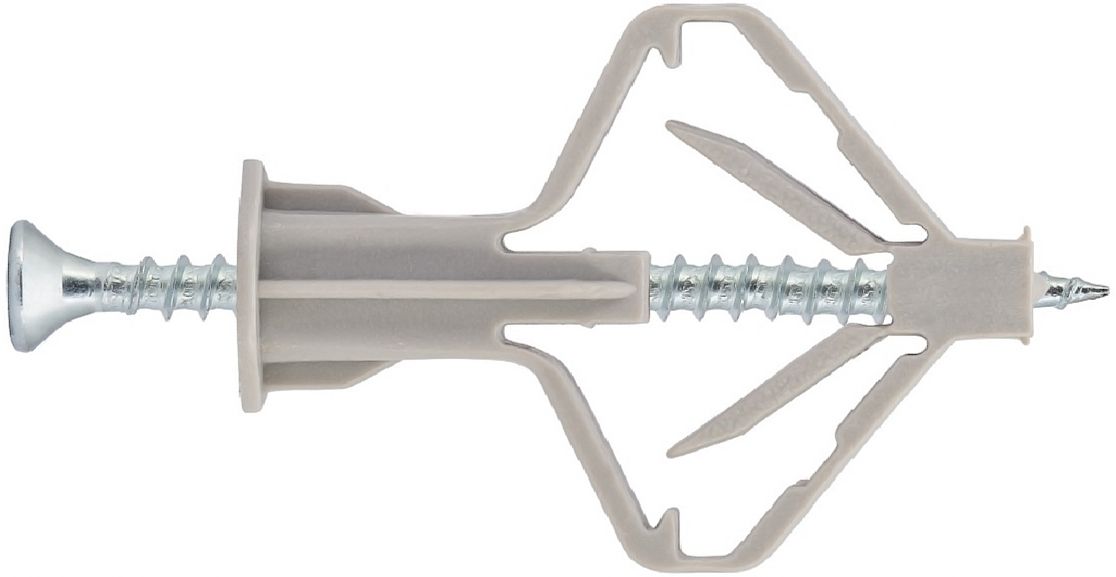

Дюбель «Бабочка» предназначен для крепления предметов среднего веса (до 25 кг) к гипсокартону, гипсоволокнистым листам (ГВЛ), фанере и другим листовым материалам толщиной до 12 мм. Может использоваться для монтажа светильников, зеркал, картин, кабельных коробов и декоративных элементов. Изготавливается из полиамида (нейлона), полипропилена или термопластичного эластомера.
Дюбель имеет два раскладывающихся «крыла», которые при затяжке винта раскрываются с обратной стороны гипсокартона, образуя упорную поверхность. Широкая манжета предотвращает проваливание крепежа в отверстие. Стопорные элементы на шейке препятствуют прокручиванию дюбеля в отверстии. При вкручивании самореза цилиндрическая часть дюбеля сжимается и переводит крепёж в рабочее положение. Минимальная нагрузка на вырыв (при толщине ГКЛ 12 мм): 0,26 кН (≈26 кг).
руб.
руб.
руб.
Преимущества:
- Легкость монтажа – установка не требует специальных инструментов.
- Равномерное распределение нагрузки благодаря широкой зоне контакта.
- Доступная стоимость по сравнению с металлическими крепежами.
- Демонтаж без повреждения материала при необходимости.
Недостатки:
- Требуется предварительное сверление отверстия.
- Ограничения по толщине гипсокартона – не рекомендуется для плит толще 12 мм.
- Не подходит для крепления конструкций весом более 25 кг – в таких случаях рекомендуется использовать дюбели типа Molly или анкерные крепежи.
Дюбель «Driva»
Дюбель «Driva» предназначен для крепления легких конструкций к гипсокартону толщиной от 9 мм. Выпускается в металлическом (оцинкованная сталь) и нейлоновом вариантах. Конструкция включает широкую самонарезающую резьбу с крупным шагом и острый наконечник в форме бура, что обеспечивает быстрый и надежный монтаж без предварительного сверления.
Типы дюбелей «Driva»

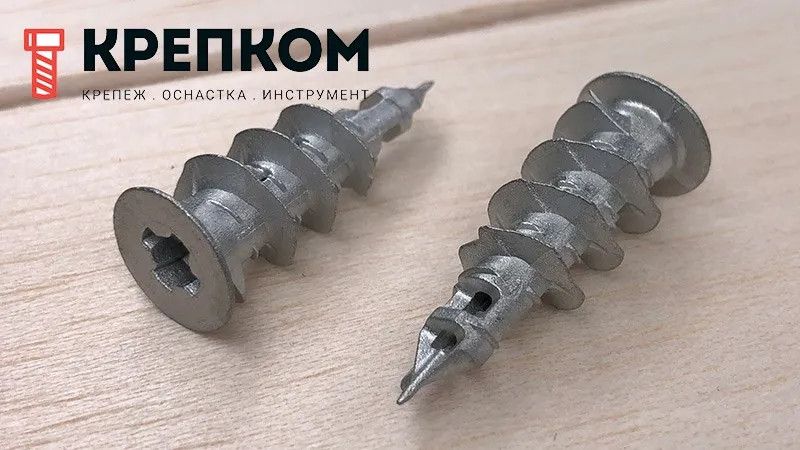

- Металлический (оцинкованная сталь) – обеспечивает повышенную прочность, рекомендуется для крепления более тяжелых предметов (до 15-25 кг).
- Нейлоновый – эластичный, устойчив к вибрациям и температурным колебаниям, подходит для стандартных нагрузок (8-15 кг).
Дюбель вкручивается непосредственно в гипсокартон, после чего в его центральное отверстие вставляется саморез. Крупная резьба предотвращает прокручивание, а площадь контакта обеспечивает надежную фиксацию.
Преимущества:
- Монтаж без предварительного сверления.
- Надежная фиксация за счёт крупной резьбы.
- Универсальность – подходит для гипсокартона, гипсоволокна (ГВЛ), фанеры, ДСП.
- Легкость демонтажа без повреждения материала.
Недостатки:
- Необходимость предварительного сверления определяется плотностью и толщиной материала: для гипсокартона толщиной до 12,5 мм предварительное сверление не требуется, но при работе с более плотными основаниями (ГВЛ, фанера, ДСП) или гипсокартоном толщиной от 15 мм может понадобиться сверление отверстия диаметром 6–8 мм.
- Не рекомендуется для крепления конструкций свыше 25 кг – в таких случаях применяют анкеры или усиленные крепежные системы.
руб.
руб.
Дюбель «Molly»
Дюбель «Molly» предназначен для крепления тяжелых конструкций к пустотелым материалам, таким как гипсокартон (ГКЛ), гипсоволокнистые листы (ГВЛ), фанера, ДСП. Изготавливается из оцинкованной или нержавеющей стали, обеспечивающей коррозионную стойкость и долговечность крепления.

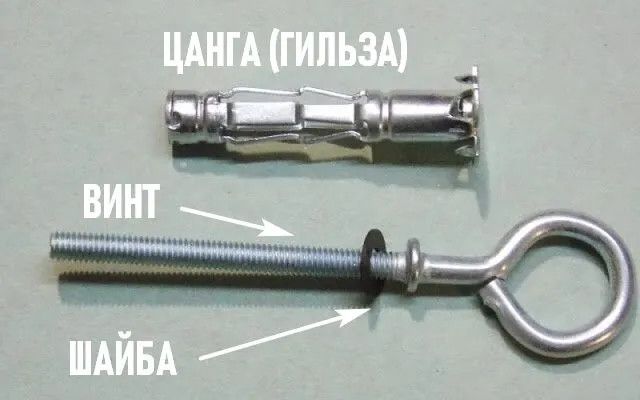

Дюбель представляет собой полый патрон с прорезями вдоль корпуса, которые при затяжке винта расширяются и прижимаются к обратной стороне материала, образуя распорную конструкцию. Это предотвращает вырывание крепежа и равномерно распределяет нагрузку.
- Винт в комплекте имеет внутреннюю резьбу, соответствующую корпусу дюбеля.
- Опорная шайба с зубцами фиксирует дюбель на поверхности, препятствуя его прокручиванию.
- В зависимости от конструкции могут быть варианты с полукруглой головкой, кольцом, крюком или Г-образным креплением для подвесных элементов.
| Фото | Тип винта | Особенность |
 |
С полукруглой головкой |
Шляпка возвышается над поверхностью |
 |
С полукольцом (крюком) |
Подходит для размещения на потолке различных осветительных приборов – люстр, светильников и т.п. |
 |
С крюком Г-образной формы |
Для закрепления на стены светильников, предметов декора, полок и т.д. |
 |
С кольцом |
Для крепежа нестандартных конструкций, например, подвесной мебели (кресла, качели и др.) |
Преимущества:
- Высокая несущая способность за счёт распорной конструкции (25–50 кг на точку крепления в зависимости от типа материала и толщины гипсокартона).
- Надежная фиксация даже в однослойном гипсокартоне.
- Может быть демонтирован и повторно использован.
- Подходит для потолочных креплений (люстры, светильники, кронштейны).
Недостатки:
- Необходимость предварительного сверления отверстия.
- Требуется специальный инструмент – монтажные клещи (можно заменить плоскогубцами, но процесс усложняется).
- Ограниченность установки в узких пространствах, так как нужно место для работы клещами.
руб.
руб.
руб.
руб.
руб.
руб.

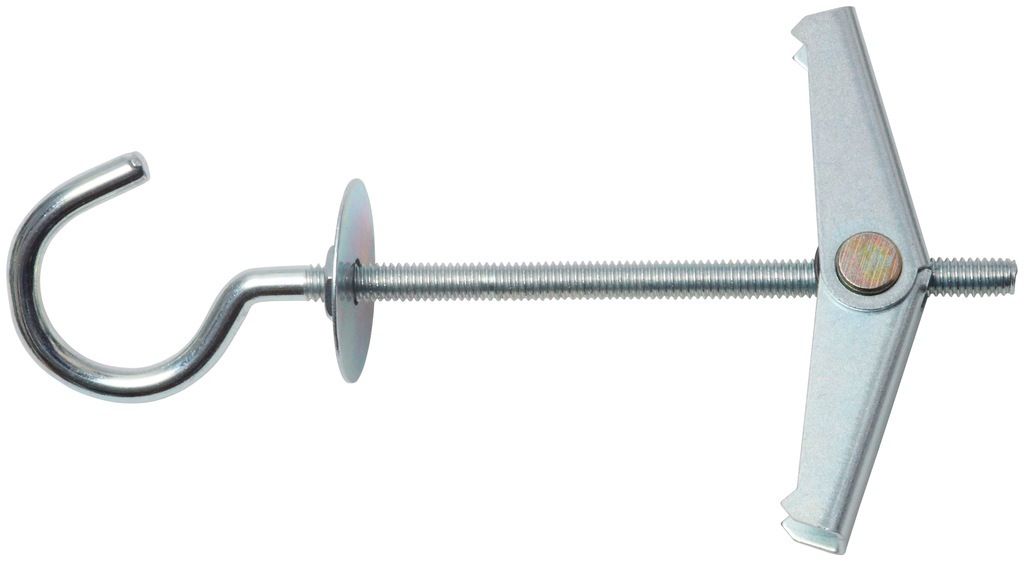

Складной дюбель с пружиной
Пружинный дюбель предназначен для крепления тяжелых предметов (до 20 кг в гипсокартонной плите толщиной 12.5 мм и до 70 кг при толщине не менее 18 мм, в зависимости от модели) в пустотелых конструкциях, таких как гипсокартон (ГКЛ), гипсоволокно (ГВЛ), фанера, ДСП, пустотелый кирпич. Используется для установки люстр, подвесных полок, кронштейнов, сантехнических элементов. Изготавливается из оцинкованной стали, обеспечивающей антикоррозионную защиту и долговечность крепления.
Дюбель состоит из резьбового стержня с пружинным механизмом и подпружиненных крыльев. В сложенном состоянии вставляется в предварительно просверленное отверстие, после чего подпружиненные крылья раскрываются, создавая упорную площадку с обратной стороны конструкции. При затяжке резьбового стержня упорная площадка плотно прижимается к основанию. В зависимости от модели комплектуется шайбой, шестигранной гайкой или крюком для различных типов крепежа.
Преимущества:
- Высокая несущая способность – подходит для крепления тяжёлых объектов.
- Надежная фиксация в пустотелых конструкциях – не вырывается при нагрузке.
- Простая установка без необходимости специальных инструментов.
- Универсальное крепление – можно использовать с шестигранной гайкой, крюком или кольцом.
Недостатки:
- Требуется предварительное сверление отверстия.
- Ограничения по глубине установки – необходима достаточная полость за конструкцией для раскрытия крыльев.
- Демонтаж без повреждения гипсокартона затруднителен – после снятия остается относительно крупное отверстие.

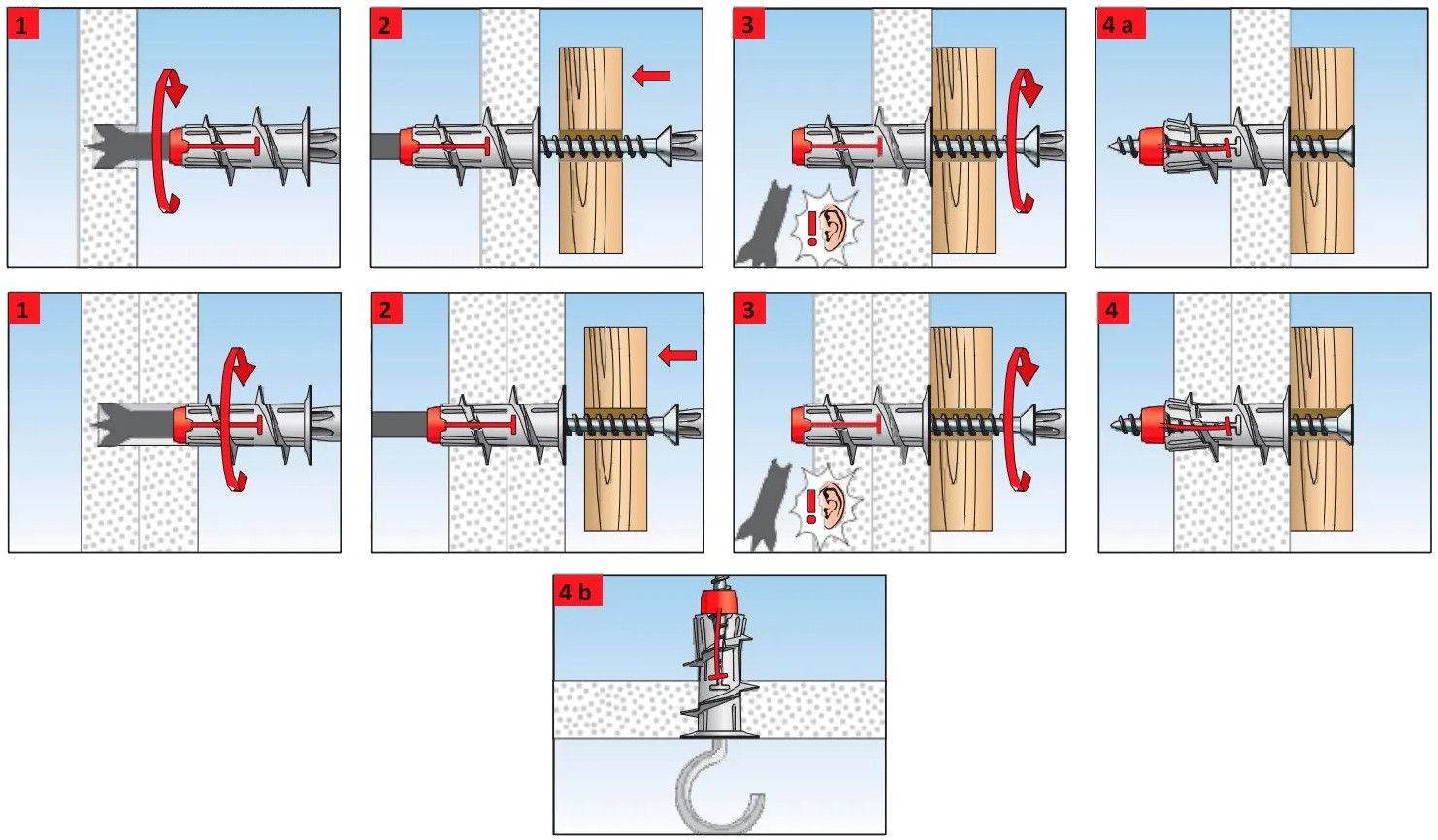

Система крепления Fischer DUOBLADE

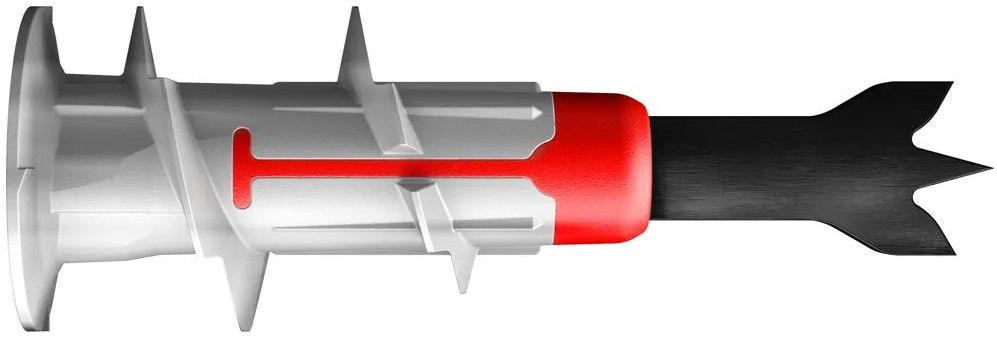

Дюбель Fischer DUOBLADE — это самозасверливающийся крепеж для монтажа предметов на гипсокартон (ГКЛ) и гипсоволокнистые листы (ГВЛ). Он подходит для установки легких и средних по весу объектов: картины, светильники, зеркала, датчики дыма и другие элементы интерьера. Разработан для быстрого и надежного монтажа без необходимости предварительного сверления в гипсокартоне, обеспечивая экономию времени и усилий.
Дюбель изготовлен из двухкомпонентного полимерного материала. Металлический наконечник позволяет легко проникать в гипсокартон, ускоряя процесс установки. Применяется с различными саморезами диаметром 4–5 мм и подходит для монтажа на гипсокартон и гипсоволокнистые плиты толщиной от 9,5 мм до 25 мм.
| Название | DUOBLADE | DUOBLADE S |
| Мин. расстояние до первого несущего слоя, t (мм) | 50 | 50 |
| Длина дюбеля, l (мм) | 44 | 44 |
| Длина дюбеля без наконечника сверла, l1 (мм) | 29 | 29 |
| Глубина анкеровки, hef (мм) | 9,5-25 | 9,5-25 |
| Мин. глубина врезания дюбеля, lE, min (мм) | 28 | 28 |
| Шуруп ds / ds x ls (мм) | 4-5 | 4,5х40 |
| Шлиц | - | PZ2 |
Нагрузки:
| Размер самореза | 4,0 - 5,0 мм |
| Листовой гипсокартон 9,5 мм | 0,08 кН |
|
Листовой гипсокартон 12,5 мм |
0,10 кН |
|
Листовой гипсокартон 2х12,5 мм |
0,20 кН |
| Плиты из фиброцемента 12,5 мм | 0,08 кН |
| Гипсоволоконные плиты 12,5 мм | 0,34 кН |
Преимущества:
- Самозасверливающийся механизм. Встроенный металлический наконечник позволяет устанавливать дюбель без необходимости предварительного сверления в гипсокартоне.
- Простота установки. Для монтажа достаточно стандартной отвертки с насадкой PZ2 или электрического инструмента.
- Универсальность. Подходит для использования с различными типами саморезов (по дереву, металлу, ДСП).
- Надежная фиксация. Встроенная система защиты от прокручивания и дополнительный распор в теле дюбеля обеспечивают высокую стойкость к вырывам.
- Нагрузочная способность. На одно крепление дюбель способен выдерживать нагрузку до 10 кг в однослойном гипсокартоне и до 20 кг в двухслойном гипсокартоне.
Недостатки:
- Требуется предварительное сверление для ГВЛ. В гипсоволокнистых плитах необходимо сверлить отверстие диаметром 8 мм, что увеличивает время монтажа.
- Не предназначен для очень тяжелых объектов. Для монтажа конструкций весом более 20 кг рекомендуется использовать более сильные крепежи, такие как анкеры или дюбели типа Molly.
руб.
руб.
руб.
руб.

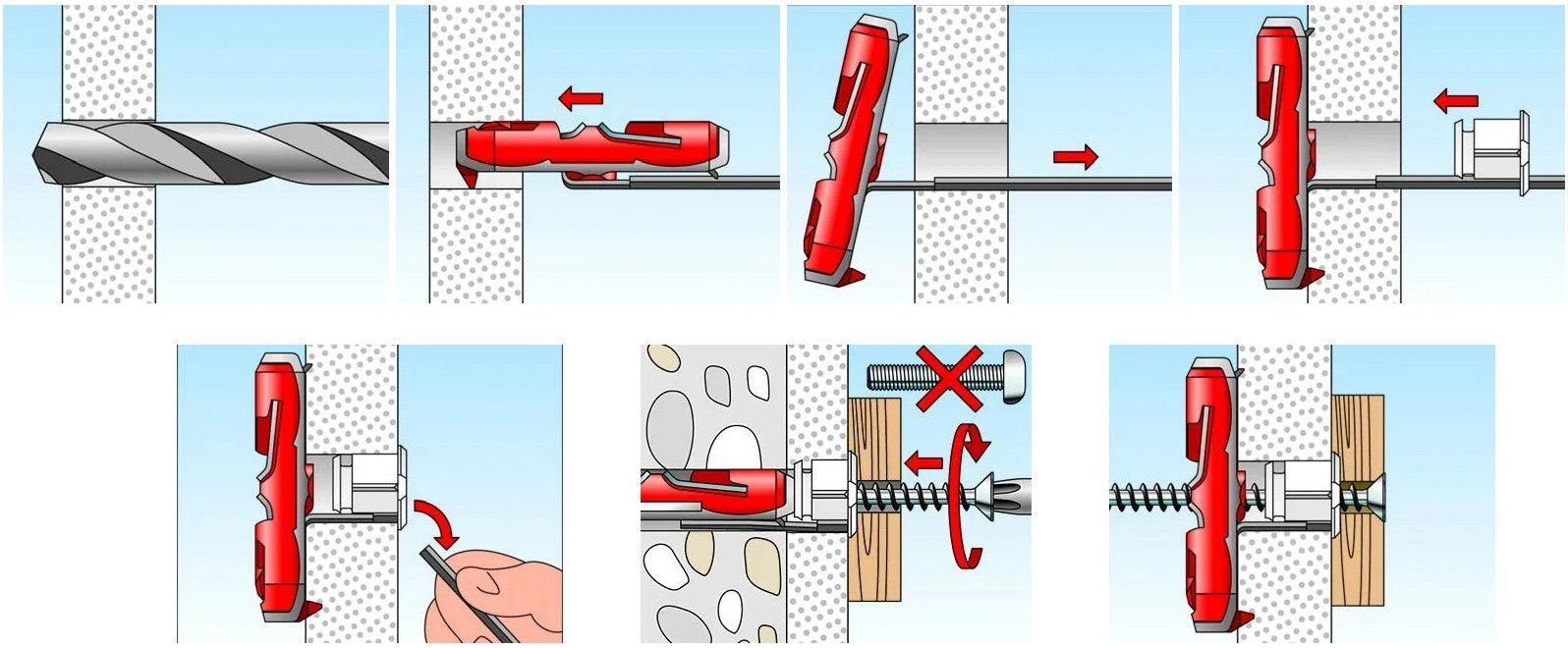

Система крепления Fischer DUOTEC

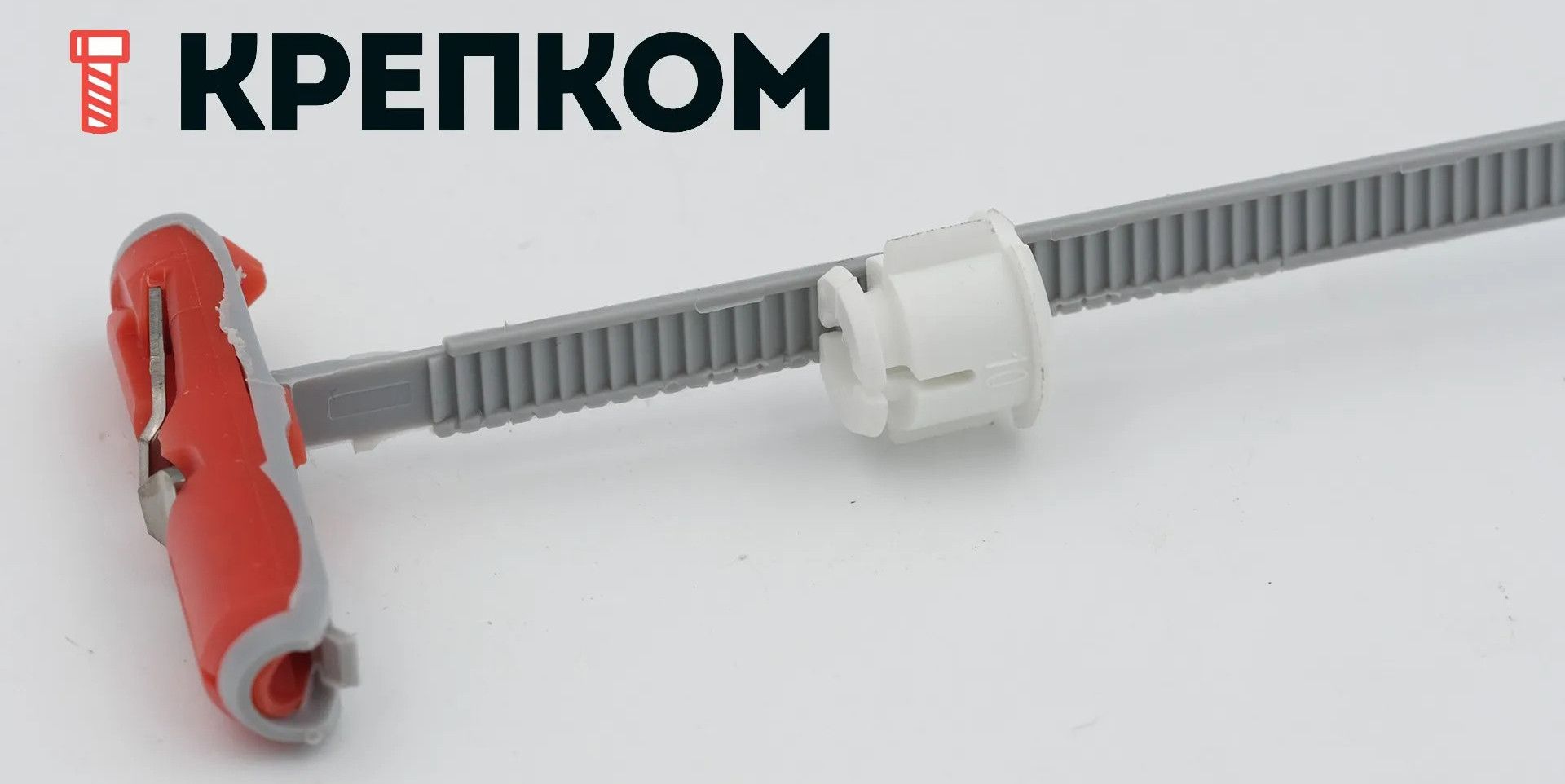

Дюбель Fischer DUOTEC – универсальный крепеж для монтажа в гипсокартон (ГКЛ), гипсоволокнистые листы (ГВЛ) и другие листовые материалы толщиной 9,5–55 мм. Подходит для крепления подвесных шкафов, полок, поручней, картин, зеркал, светильников. Может использоваться в полнотелых основаниях (бетон, древесина) как распорный дюбель.
Конструкция и принцип работы:
- Гибкая опрокидывающаяся гильза автоматически раскрывается за листом, создавая надежную опорную поверхность.
- Белая фланцевая втулка фиксирует дюбель в отверстии и препятствует его смещению.
- Встроенные пластины из нержавеющей стали обеспечивают высокую прочность при нагрузках на вырыв.
- В комплекте возможны саморезы, метрические болты (M6 для DUOTEC 12), крюки и кольца.
Для пустотелых оснований:
| Типоразмер | 10 | 12 | 10 S PH | 12 S PH M |
| Диаметр отверстия (сверления), d0 | 10 | 12 | 10 | 12 |
| Min толщина панели, dp | 9,5 | 9,5 |
9,5 |
9,5 |
| Max толщина панели, dp | 55 | 55 | 55 | 55 |
| Min Глубина полости, a | 40 | 50 | 40 | 50 |
| Диаметр шурупа, ds | 4,5-5,0 | 5,0-6,0 | 5,0 | М6 |
| Длина шурупа | ≥dp + tfix + 20 | ≥dp+ tfix + 20 | 70 | 70 |
| Длина дюбеля | 50 | 60 | 50 | 60 |
| Общая длина, ls | tfix + 55 | tfix + 65 | - | - |
| Max толщина прикрепляемой детали, tfix | ls - 55 | ls - 65 | 27 | - |
Таблица с нагрузками для дюбеля Fischer DUOTEC при установке в гипсокартон
| Тип гипсокартона | Пролет конструкции (мм) | DUOTEC 10 (кН) | DUOTEC 12 (кН) |
| Гипсокартон - 9,5 мм | 625 | 0,17 | 0,17 |
| Гипсокартон - 12,5 мм | 625 | 0,20 | 0,20 |
| Гипсокартон - 2 х 12,5 мм | 625 | 0,43 | 0,43 |
| Гипсокартон - 9,5 мм | 120 | 0,20 | 0,20 |
| Гипсокартон - 12,5 мм | 120 | 0,36 | 0,36 |
| Гипсокартон - 2 х 12,5 мм | 120 | 0,59 | 0,70 |
Преимущества:
- Малый диаметр сверления (10–12 мм) по сравнению с аналогами.
- Минимальная глубина полости (40–50 мм).
- Подходит для многократного использования – шуруп можно выкрутить и заменить.
- Высокая несущая способность – до 0,75 кН (≈75 кг) в полнотелых материалах и до 0,43 кН (≈43 кг) в двойном гипсокартоне.
Недостатки:
- Требует предварительного сверления.
- Ограничение по глубине полости – минимально 40 мм.
Сводная таблица технических характеристик дюбелей для гипсокартона
| Тип дюбеля | Материал | Диаметр дюбеля (мм) | Длина дюбеля (мм) | Диаметр сверления (мм) | Минимальная толщина ГКЛ (мм) | Максимальная нагрузка (кг) (на гипсокартон) | Принцип работы |
| Дюбель «Бабочка» | Пластик (полиамид, нейлон) или металл | 8–10 | 35–50 | 8–10 | 12 | до 25 | Крылья раскрываются за листом, создавая опорную поверхность |
| Дюбель «Driva» | Нейлон, металл (оцинкованная сталь) | 10–14 | 32–40 | Не требует сверления | 9 | до 20 (нейлон), до 25 (металл) | Широкая резьба врезается в гипсокартон |
| Дюбель «Molly» | Оцинкованная или нержавеющая сталь | 4–8 | 21–80 | 8–15 | 12 | до 50 | Распорные элементы раскрываются за листом при затяжке винта |
| Складной дюбель с пружиной | Оцинкованная сталь | 3–10 | 90–180 | 12–30 | 12 | до 70 | Подпружиненные крылья раскрываются за листом, создавая опору |
| Дюбель Fischer DUOBLADE | Двухкомпонентный полимер + металлический наконечник | 10 | 44 | Не требует сверления (8 мм для ГВЛ) | 9,5 | до 10 (однослойный ГКЛ), до 20 (двухслойный) | Самозасверливающийся дюбель с металлическим наконечником |
| Дюбель Fischer DUOTEC | Полимер + нержавеющая сталь | 10–12 | 50–60 | 10–12 | 9,5 | до 43 (двойной гипсокартон 2×12,5 мм) | Гибкая гильза раскрывается за листом, создавая опорную поверхность |
Примечание: точные технические характеристики могут варьироваться в зависимости от производителя и модели дюбеля. Значения нагрузок зависят от толщины гипсокартона, метода крепления и производителя
Выбор дюбеля в зависимости от нагрузки
Правильный выбор крепежа для гипсокартона зависит от веса и типа подвешиваемых предметов, а также от структуры основания (однослойный или двухслойный гипсокартон). Ниже представлена классификация дюбелей в зависимости от предполагаемой нагрузки.
До 10 кг (картины, часы, небольшие полки, выключатели)
- Пластиковый дюбель «Driva»
- Пластиковый дюбель «Бабочка»
- Дюбель Fischer DUOBLADE (подходит для однослойного гипсокартона, нагрузка до 10 кг, для двухслойного – до 20 кг)
Ограничения: подходят только для однослойного гипсокартона толщиной до 12,5 мм, не предназначены для значительных нагрузок. Fischer DUOBLADE можно использовать в двухслойном гипсокартоне, но только для легких предметов (до 20 кг).
10–25 кг (полки, зеркала, настенные светильники, шкафчики малой глубины)
- Металлический дюбель «Driva»
- Пластиковый или нейлоновый дюбель «Бабочка»
- Дюбель «Molly»
- Дюбель Fischer DUOTEC (для однослойного гипсокартона – до 20 кг, для двухслойного – до 43 кг, подходит для подвесных элементов)
Ограничения: при монтаже в пустотелые конструкции рекомендуется использовать двухслойный гипсокартон или дополнительные закладные.
25–50 кг (подвесные шкафы, телевизоры, водонагреватели, крупные полки)
- Дюбель «Molly»
- Пружинный дюбель
- Дюбель Fischer DUOTEC (при установке в двухслойный гипсокартон – до 43 кг, что делает его подходящим для этой категории нагрузки)
Ограничения: при нагрузке свыше 30 кг рекомендуется использование двухслойного гипсокартона или закладных элементов.
Более 50 кг (инженерные конструкции, тяжелые подвесные системы, кондиционеры, бойлеры)
- Комбинированные решения – используются анкерные болты в сочетании с металлическими дюбелями «Molly» или пружинными дюбелями «Зонтик».
- Крепление к профилю или закладным элементам – рекомендуется предусмотреть монтажные рейки или усиленные крепежные конструкции.
Ограничения: гипсокартон без дополнительного усиления не предназначен для монтажа объектов более 50 кг – в таких случаях необходимо использовать закладные конструкции, металлические профили или анкерные крепежи в капитальной стене.
Технология установки дюбелей в гипсокартон

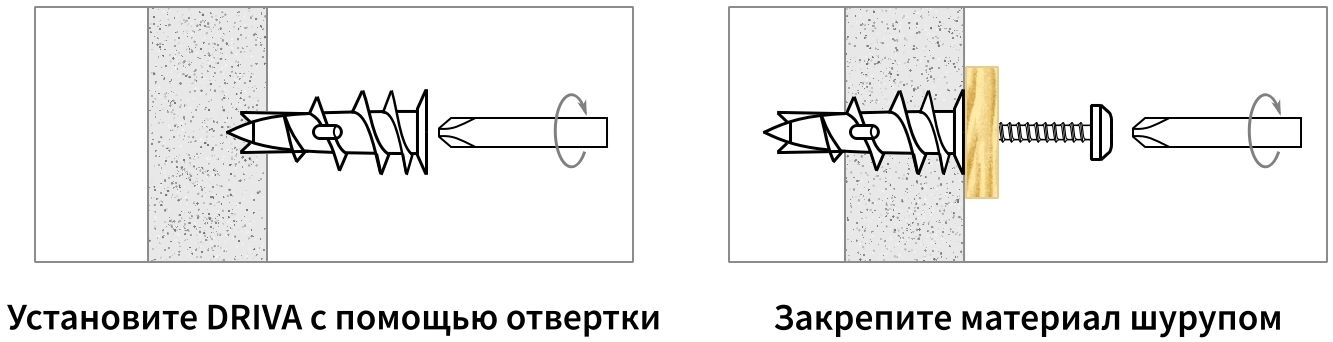

Установка пластиковых и металлических дюбелей «Driva»
Разметка
- Отметьте точку крепления на гипсокартоне карандашом. Рекомендуется делать отступ не менее 30 мм от края листа, чтобы избежать его растрескивания.
Монтаж пластикового дюбеля
- Вкручивается напрямую в гипсокартон без предварительного сверления.
- Приложите наконечник дюбеля к гипсокартону и с лёгким нажатием ввинтите его шуруповертом или отверткой до полного прилегания фланца к поверхности.
Монтаж металлического дюбеля
- В гипсокартоне не требует предварительного сверления, так как имеет острый наконечник и нарезную резьбу. В более твердых материалах (ДСП, фанера) может потребоваться сверление отверстия диаметром 8–12 мм.
- Дюбель вкручивается в подготовленное отверстие до упора.
Фиксация самореза
- Вставьте саморез Ø3,5–4,5 мм в установленный дюбель.
- Закрутите его до упора, не допуская проворачивания дюбеля в материале.

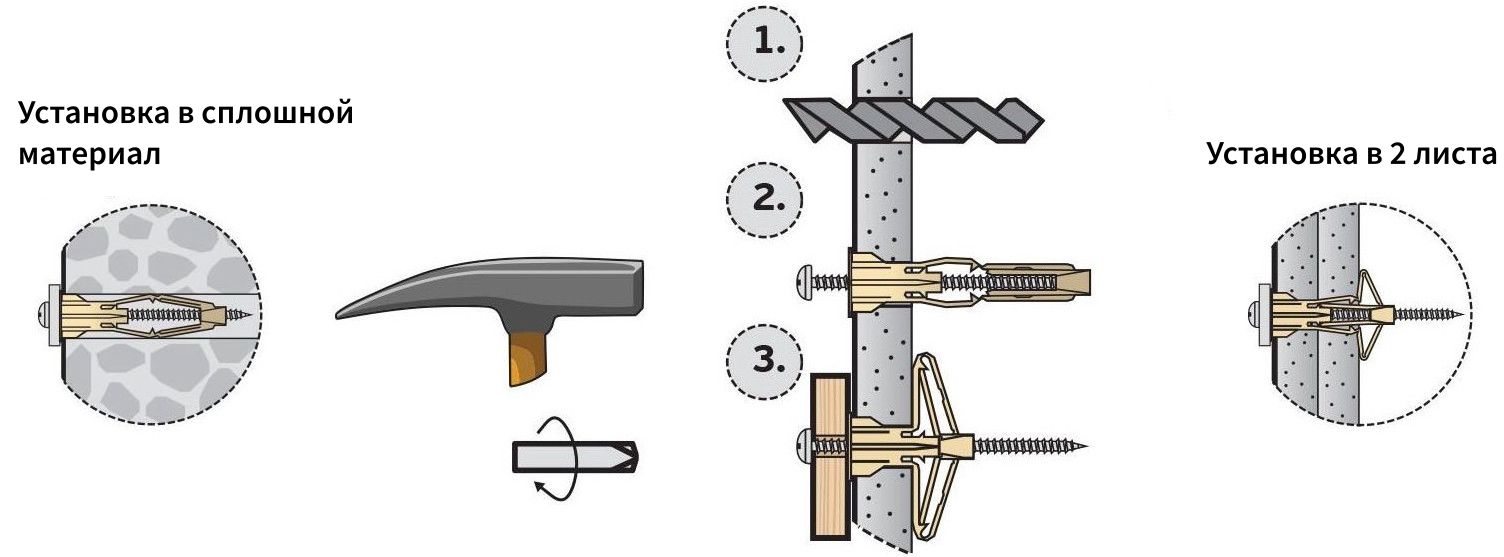

Установка дюбеля «Бабочка»
Подготовка отверстия
- Используйте сверло того же диаметра, что и дюбель (обычно 8–10 мм).
- Сверление выполняйте безударным методом, чтобы избежать разрушения гипсокартона.
- Глубина отверстия должна быть на 5–10 мм больше длины дюбеля, чтобы обеспечить его полное размещение и предотвратить деформацию при установке.
Вставка дюбеля
- Вставьте дюбель в отверстие в сложенном состоянии – лепестки не нужно раздвигать заранее.
- Легко надавите, чтобы манжета дюбеля плотно прилегала к поверхности.
Фиксация саморезом
- Используйте саморез диаметром 4,0–5,0 мм, подходящий к внутреннему диаметру дюбеля.
- Вкручивайте саморез до момента раскрытия лепестков за гипсокартоном.
- Доведите саморез до упора, но не перетягивайте, чтобы не повредить конструкцию.

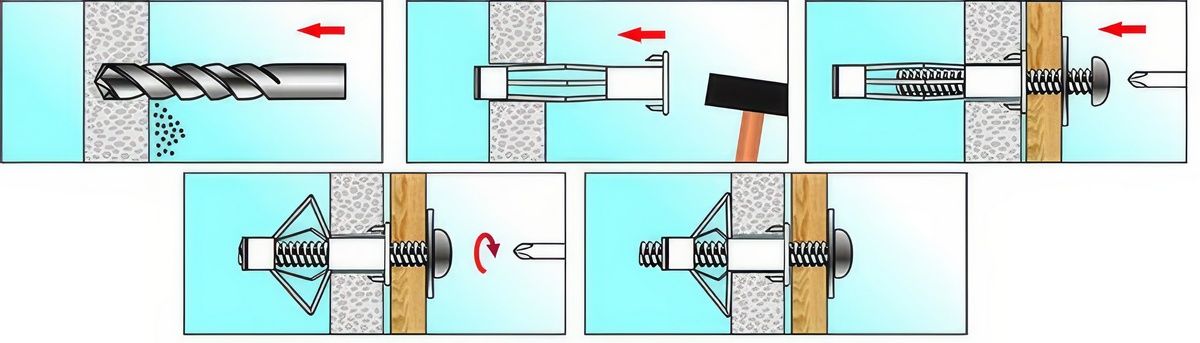

Установка металлического дюбеля «Molly»
Подготовка отверстия
- Выберите диаметр сверла в соответствии с размерами дюбеля (уточняется в технической документации производителя).
- Просверлите отверстие подходящего диаметра, используя безударный режим дрели, чтобы не повредить гипсокартон.
Установка дюбеля
- Вставьте дюбель в отверстие до упора манжеты в поверхность гипсокартона.
- Вкрутите винт в дюбель, но не до конца – цанга пока сохраняет первоначальный вид.
Фиксация дюбеля
- Вытягивайте винт до тех пор, пока распорные лапки не сложатся и не упрутся в материал с обратной стороны.
- Для вытягивания винта рекомендуется использовать монтажные клещи – инструмент с прорезью, который захватывает шляпку винта и проникает в пространство между ней и шайбой.
- При отсутствии клещей можно использовать плоскогубцы, но процесс займет больше времени и потребует аккуратности.
Закрепление крепежного элемента
- Закрутите винт до упора через закрепляемый элемент (например, полку, кронштейн, светильник).

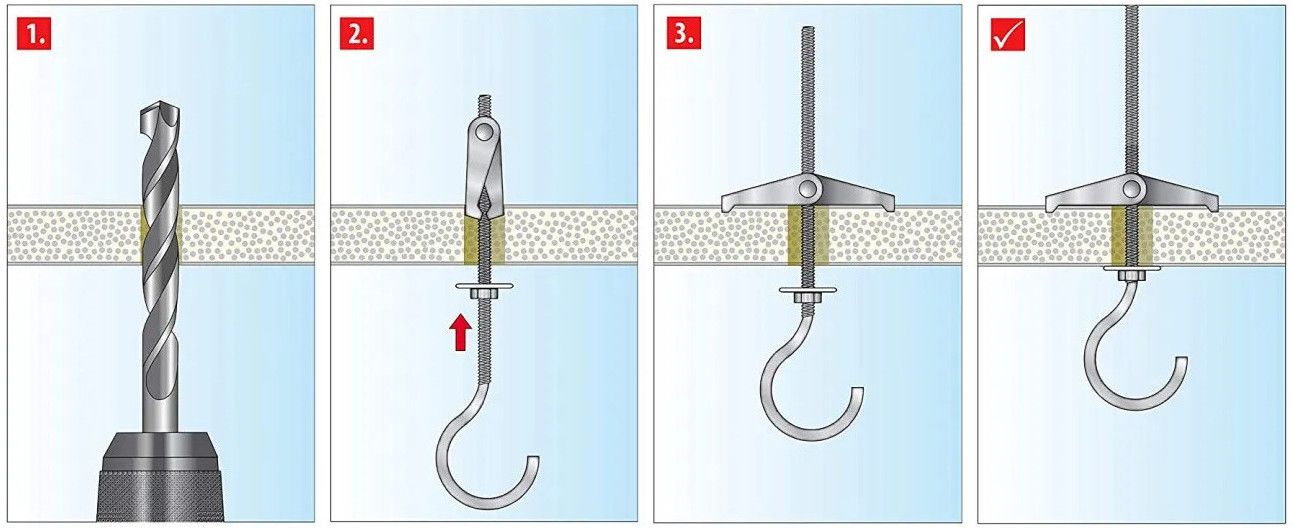

Установка складного пружинного дюбеля
Подготовка отверстия
- Выберите диаметр сверла в зависимости от размера дюбеля. Глубина отверстия должна превышать длину резьбового стержня на 10–15 мм, чтобы крылья могли полностью раскрыться. Используйте безударный режим дрели или сверление на низких оборотах, чтобы не повредить гипсокартон.
Установка дюбеля
- Сожмите подпружиненные крылья дюбеля и вставьте его в сложенном состоянии.
- Убедитесь, что крылья полностью прошли за гипсокартон и автоматически раскрылись.
- Потяните резьбовой стержень на себя, чтобы крылья плотно прилегли к обратной стороне.
Фиксация дюбеля
- Наденьте шайбу (если предусмотрена) и закрутите гайку вручную до упора.
- Используйте гаечный ключ соответствующего размера для окончательной затяжки.
- Для моделей с крюком, кольцом или винтом – затяните крепёж до упора.
Закрепление элемента
- Совместите крепёжный элемент (полку, кронштейн, люстру) с резьбовой частью дюбеля.
- Закрутите крепежный винт, гайку или крюк, обеспечивая жесткое соединение.
Точные значения нагрузки зависят от производителя, типа крепежа и условий эксплуатации. Минимальная глубина полости за гипсокартоном – 30–90 мм, в зависимости от модели. Для гипсокартона 12,5 мм рекомендуется использовать M6, для двойного гипсокартона (25 мм) – M8–M10.
Установка дюбеля Fischer DUOBLADE
- Подготовка отверстия. Для гипсокартона предварительное сверление не требуется, так как дюбель самозасверливающийся. Однако, в гипсоволокнистых плитах рекомендуется сделать отверстие диаметром 8 мм с помощью сверла с обычным безударным методом. Глубина отверстия должна быть немного больше длины дюбеля (на 5–10 мм), чтобы обеспечить полное размещение дюбеля и избежать его повреждения при установке.
- Вставка дюбеля. Вставьте дюбель в отверстие в сложенном состоянии (не раздвигайте его заранее). При необходимости слегка надавите, чтобы манжета дюбеля плотно прилегала к поверхности гипсокартона.
- Фиксация саморезом. Для установки используйте саморез диаметром 4,0–5,0 мм. Вкручивайте саморез с помощью отвертки или электродрели до тех пор, пока дюбель не будет полностью зафиксирован, а металлический наконечник не пройдет через гипсокартон и не раскроет сам дюбель с обратной стороны материала. Важно: не перетягивать саморез, чтобы не повредить конструкцию гипсокартона.
Установка дюбеля Fischer DUOTEC
- Просверлить отверстие (⌀10–12 мм).
- Вставить дюбель, проверив, чтобы за листом не было препятствий.
- Потянуть ремешок, чтобы гильза встала поперек, затем отломить его.
- Вставить и затянуть крепежный элемент.
Правильный выбор и установка дюбелей в гипсокартон обеспечивают надежность креплений. Использование специальных дюбелей позволяет крепить любые элементы – от лёгких полочек до тяжёлых конструкций. Следование рекомендациям по монтажу поможет избежать повреждения гипсокартона и обеспечит долговечность креплений.
