Стойки для печатных плат — это те детали, которые часто остаются за кадром, но именно они определяют надежность и долговечность готового электронного устройства. Они фиксируют платы на заданном расстоянии друг от друга или от корпуса, обеспечивая механическую стабильность, теплоотвод и защиту от коротких замыканий. В этой статье мы подробно разберем систему обозначений, типы и научимся правильно выбирать стойки.
Аббревиатура стоек для плат — расшифровка
Если вы когда-нибудь заказывали фурнитуру для монтажа электроники, то наверняка сталкивались с такой аббревиатурой в каталогах поставщиков: PCHNN, PCSS, PCHSN... На первый взгляд, это похоже на шифр, но на деле — это строгая и очень логичная система кодирования.
Возьмем для примера:

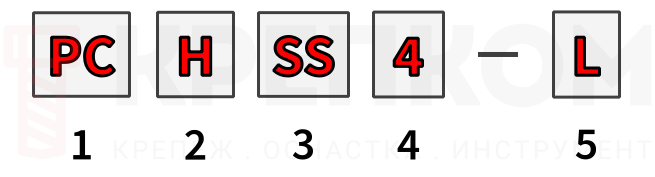

Она расшифровывается следующим образом:
- PC (Printed Circuit) — указывает на то, что это резьбовая стойка для печатных плат.
- H (Hexagonal) — обозначает шестигранную форму корпуса. Если буквы H в обозначении нет, значит, стойка — круглая.
- NN / SS / SN — определяет тип резьбовых концов:
- NN — «Винт-Винт» (наружная резьба с обеих сторон).
- SS — «Гайка-Гайка» (внутренняя резьба с обеих сторон).
- SN — «Гайка-Винт» (с одной стороны внутренняя резьба, с другой — наружная).
- Цифра (в нашем случае 4) — обозначает диаметр резьбы. Если указано 4 — это M4. Если цифры нет, то по умолчанию используется резьба М3, которая считается стандартной для стоек данного типа.
- L — длина корпуса стойки (без учёта резьбовых стержней или глубины отверстий).

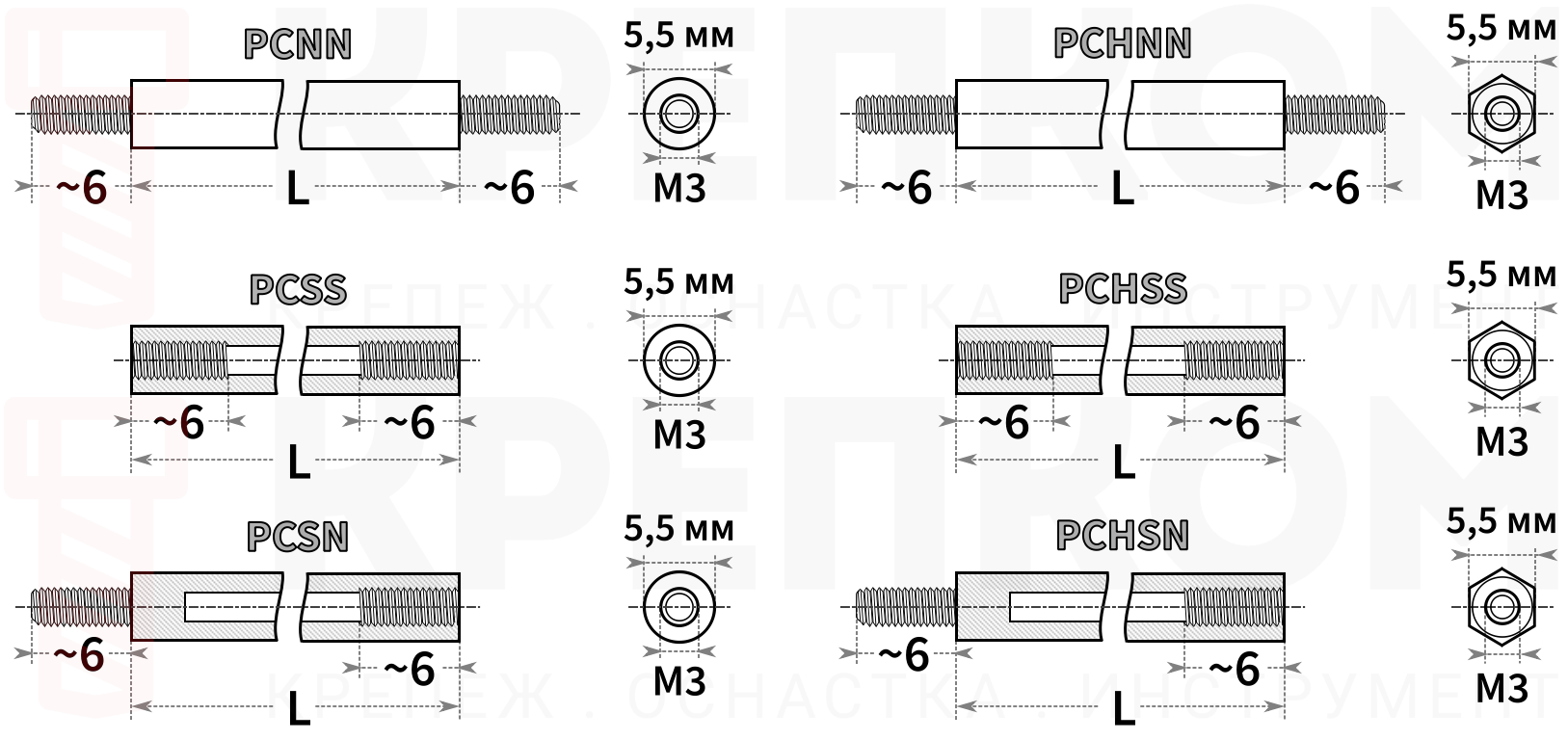

Схематическое изображение
Давайте рассмотрим каждую часть маркировки подробнее.
Классификация по форме сечения: Шестигранник против Круга
Форма корпуса стойки — это первый критерий выбора, который влияет на удобство монтажа и внешний вид изделия.

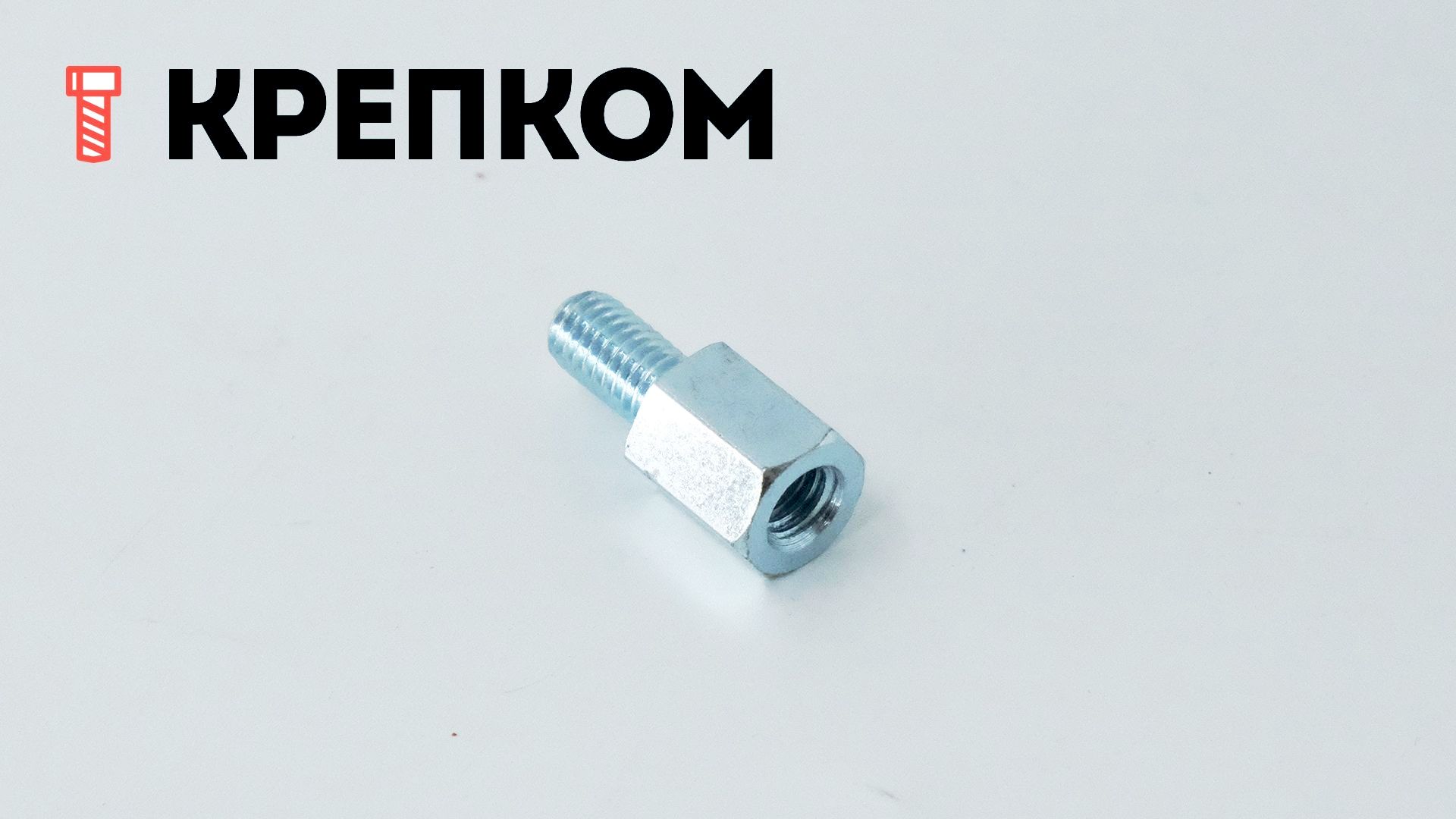

Резьбовые шестигранные стойки (PCH…)
Шестигранные стойки — это самый популярный и практичный вариант. Их грани позволяют удобно удерживать стойку рожковым ключом при затягивании крепежа.
- Преимущества: исключают прокручивание стойки при монтаже, обеспечивают отличный момент затяжки, не катаются по рабочему столу.
- Где использовать: идеальны для сборки корпусов, монтажа тяжелых плат (например, блоков питания или силовых сборок), а также в случаях, когда вам нужно жестко зафиксировать стойку в отверстии шасси и накрутить на нее гайку сверху.
- Пример из практики: крепление материнской платы или Raspberry Pi к металлическому дну корпуса. Вы вставляете стойку в отверстие, придерживаете ее ключом за грани снизу, и закручиваете винт сверху.
Резьбовые круглые стойки (PC…)

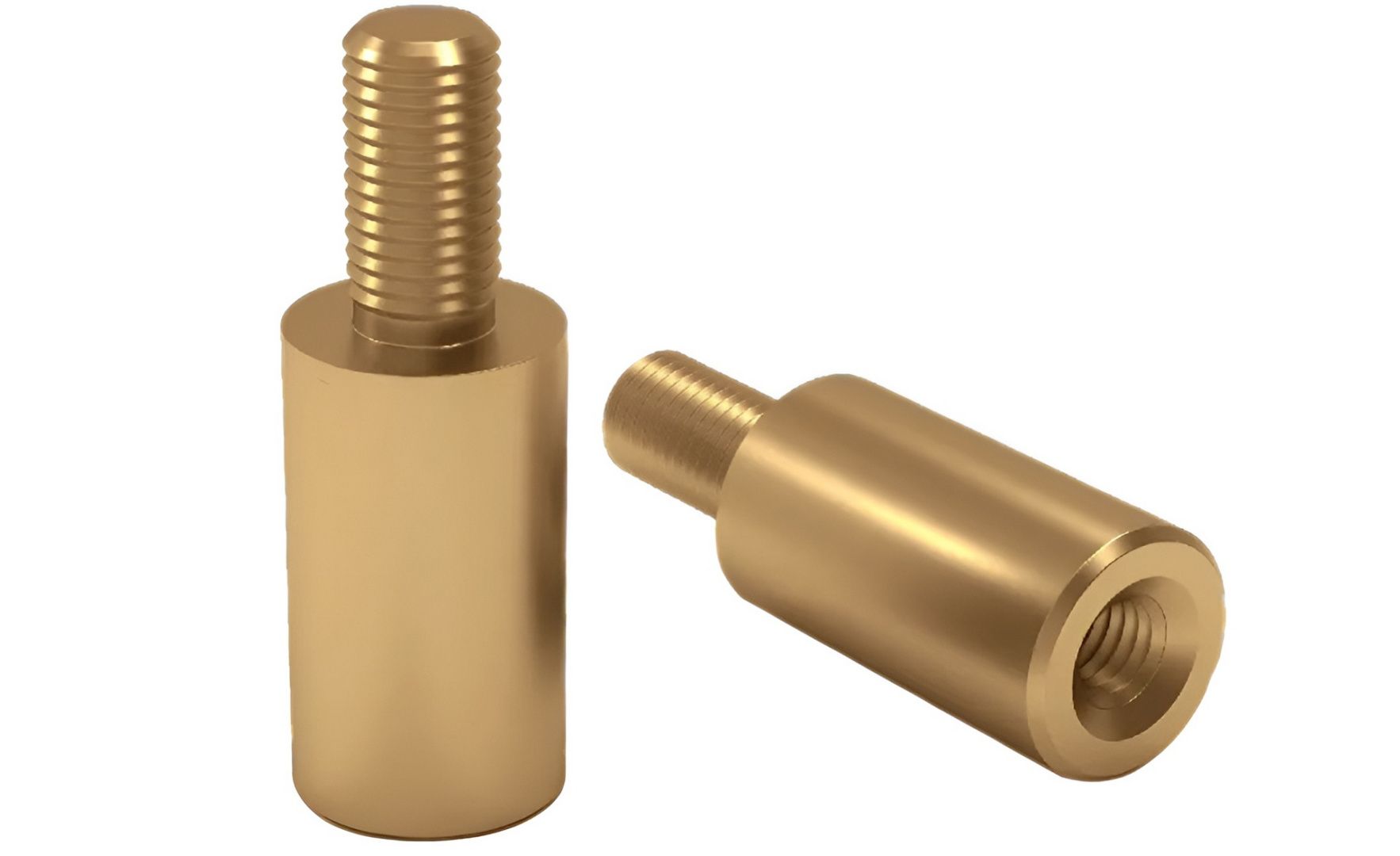

Круглые стойки имеют цилиндрическую форму. В маркировке буква H опускается (например, вместо PCHSS будет просто PCSS).
- Преимущества: эстетичный вид и возможность монтажа в тесных пространствах, где ключу просто не хватит места для хвата. Круглая обтекаемая форма снижает риск повреждения изоляции проводов, которые могут проходить рядом.
- Где использовать: внутри компактных устройств и портативных гаджетов для крепления платы к корпусу, при многослойном «сэндвич»-монтаже плат.
- Пример из практики: идеальное решение для открытых конструкций, демонстрационных образцов, аудиофильских и Hi-End устройств, где внешний вид играет важную роль, а тугая затяжка при сборке не требуется.
Типы резьбовых концов
Комбинация резьбы на торцах определяет, как именно стойка будет соединяться с платой или корпусом.
- NN (Винт-Винт): имеет наружную резьбу с обеих сторон. Такая стойка жёстко фиксируется гайками в сквозных отверстиях, создавая выверенный зазор.
- SS (Гайка-Гайка): с обеих сторон внутренняя резьба. Для монтажа требуются два винта (один снизу, другой сверху), либо для наращивания высоты путем соединения с другими стойками с наружной резьбой.

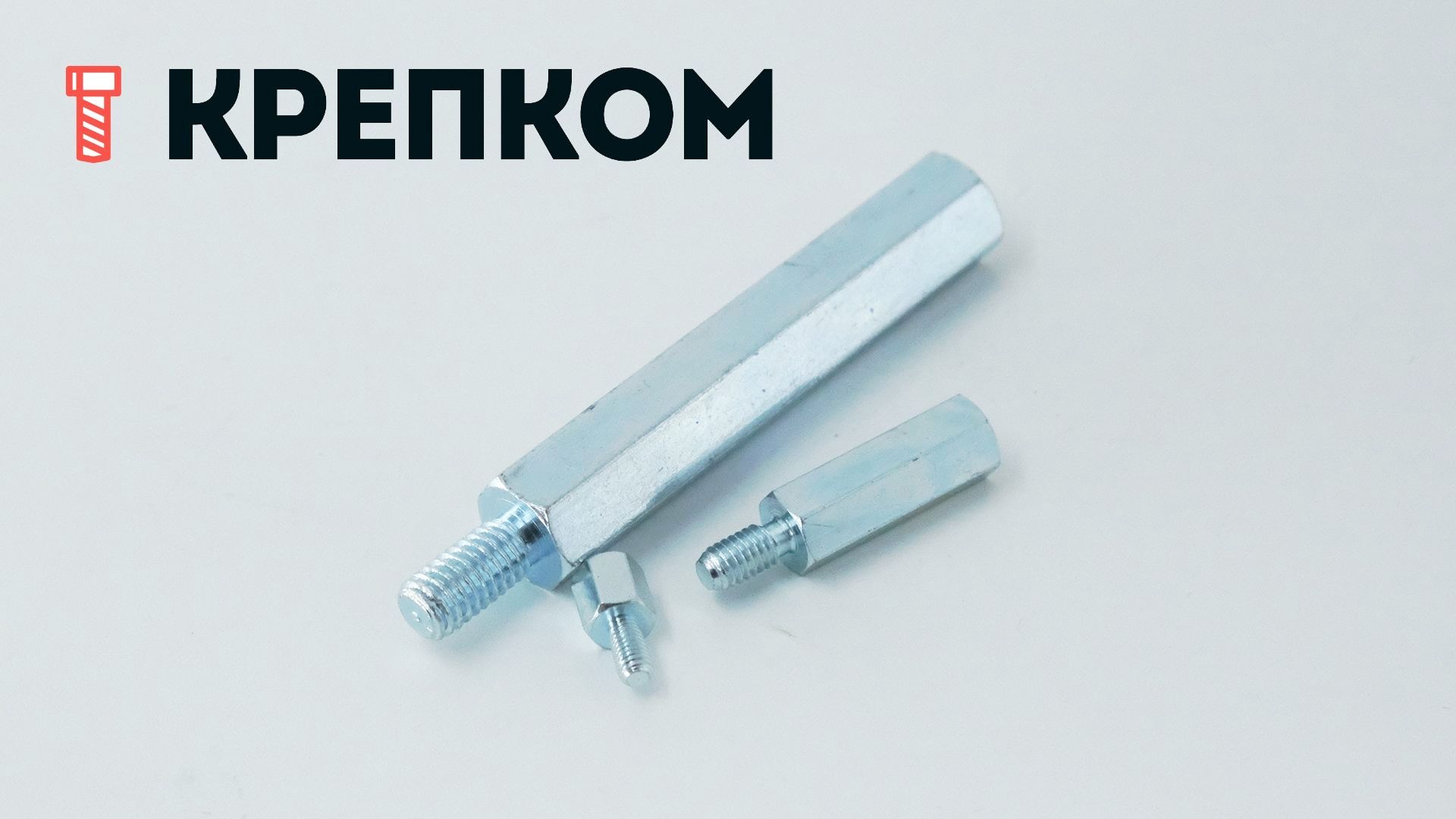

- SN (Гайка-Винт): комбинированный вариант — с одной стороны внутренняя резьба, с другой — наружная. Позволяет вкрутить стойку в резьбовое отверстие корпуса, шасси или монтажную втулку, а плату закрепить винтом со стороны внутренней резьбы.
Система маркировки: полная расшифровка

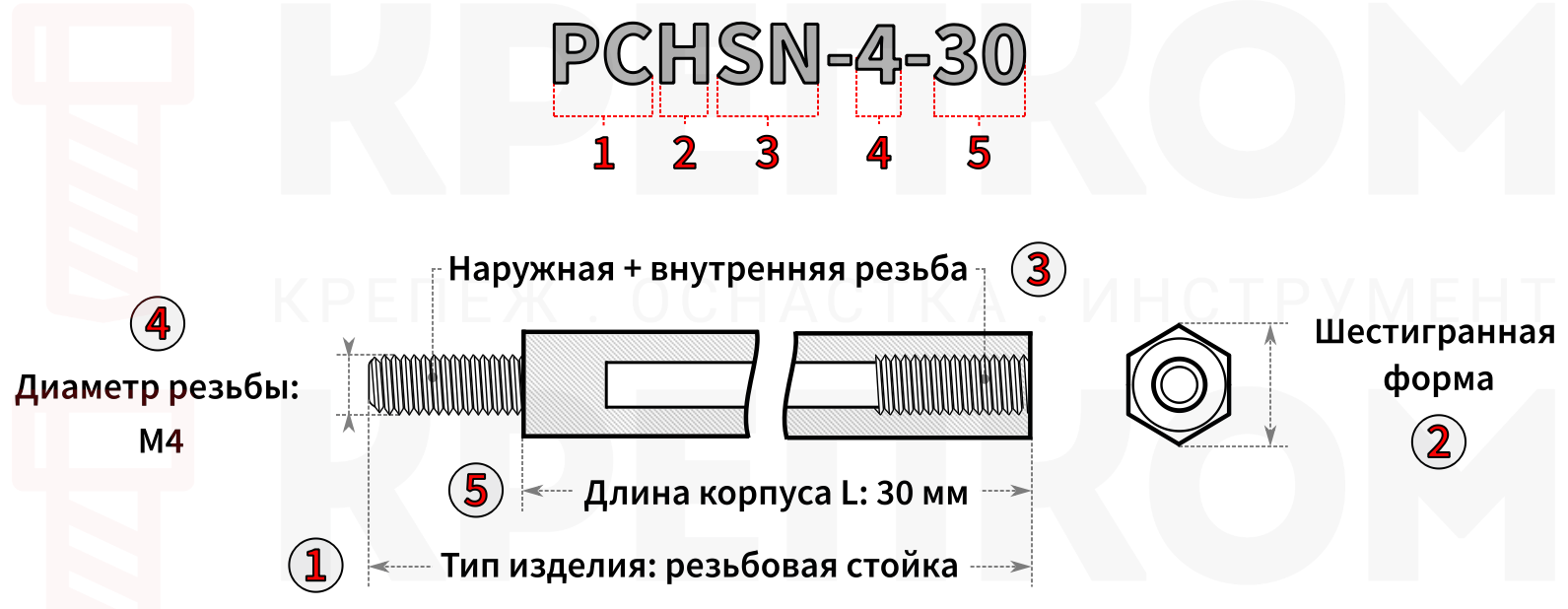

Соберем всё воедино на примере условной стойки PCHSN-4-30:
| Часть маркировки | Значение |
| PC | Тип изделия: резьбовая стойка для печатных плат |
| H | Форма: шестигранная. Отсутствие буквы означает круглую форму |
| SN | Тип концов: Гайка-Винт (внутренняя и наружная резьба) |
| 4 | Диаметр резьбы: M4. Если цифры нет, диаметр — M3 (по умолчанию) |
| 30 | Длина корпуса стойки L: 30 мм |
Больше информации в предыдущей статье: «Стойки для печатных плат: полный гид по выбору, типам и монтажу».
Расчёт длины стойки для печатной платы и популярные размеры
Правильный подбор длины стойки (L) критически важен при проектировании электроники. Слишком короткая стойка приведёт к короткому замыканию из-за касания пайки о корпус, а слишком длинная — снижает механическую прочность конструкции и создаст ненужный объём внутри устройства.
Как рассчитать необходимую длину стойки
L — это длина именно корпуса стойки, без учёта резьбовых стержней. Вам необходимо рассчитать ее так, чтобы она была равна сумме толщин всех элементов, которые она разъединяет, плюс, возможно, зазор.
На практике часто используется наиболее простой метод: выбирается стойка, длина которой немного превышает суммарную высоту всех компонентов на нижней стороне платы плюс толщину самой платы. Это гарантирует, что компоненты не будут касаться поверхности и не повредятся.
Пример:
Плата толщиной 1,6 мм.
На обратной стороне стоит микросхема высотой 2,5 мм.
Заложим зазор 3 мм.
Считаем: L = 1,6 + 2,5 + 3 = 7,1 мм.
Важно! Неверно подобранная высота стоек может нарушить теплоотвод. Если плата окажется слишком близко к металлической крышке, естественная конвекция воздуха ухудшится, что особенно критично для силовых модулей и микросхем с высоким тепловыделением.
Длина резьбовых концов/ отверстий
У резьбовых стоек для печатных плат PCHNN, PCHSN, PCNN, PCSN длина резьбового конца (той части, где есть наружная резьба) обычно составляет 5 или 6 мм, в зависимости от диаметра резьбы.
Например, стойка PCSN с маркировкой М3×10/5 имеет длину корпуса 10 мм и резьбовой конец длиной 5 мм, что дает общую длину 15 мм.
Важное уточнение: для стоек типа SS (Мама-Мама) и SN (Гайка-Винт) важно различать длину выступающей шпильки (если она есть) и глубину отверстия с внутренней резьбой. Крепежный винт подбирают, как правило, на 1-2 мм короче глубины глухого отверстия, чтобы он не уперся в дно.
Популярные размеры резьбы
В современной электронике используются следующие метрические стандарты:
- M2 (резьба 2 мм): используется для миниатюрной электроники, компактных датчиков, носимых устройств и мелких гаджетов.
- M2,5 (резьба 2,5 мм): абсолютный стандарт для одноплатных компьютеров. Именно под M2,5 рассчитаны крепёжные отверстия на платах Raspberry Pi, многих Arduino-совместимых платах и камерах (необходимо проверять по чертежу конкретной модели).
- M3 (резьба 3 мм): «Золотой стандарт» электроники и DIY. Применяется повсеместно: от 3D-принтеров и контроллеров до блоков питания и ATX-материнских плат (наряду с дюймовой резьбой #6-32). Под M3 выпускается самое большое разнообразие стоек.
- M4, M5, М6 (резьба 4, 5, 6 мм): используются для тяжёлых плат, мощных силовых блоков, промышленной автоматики и крупногабаритных корпусов, где требуется высокая устойчивость к вибрациям.
руб.
руб.
руб.
руб.
руб.
Заключение
Теперь, глядя на аббревиатуру PCHSS2-10, вы мгновенно видите перед собой шестигранную стойку для печатной платы типа «Мама-Мама» с резьбой М2 и длиной тела 10 мм. Понимая эту несложную систему маркировки, вы сможете легко подобрать монтажные стойки для любого вашего проекта, будь то прототип на макетной плате или сложное промышленное устройство.
