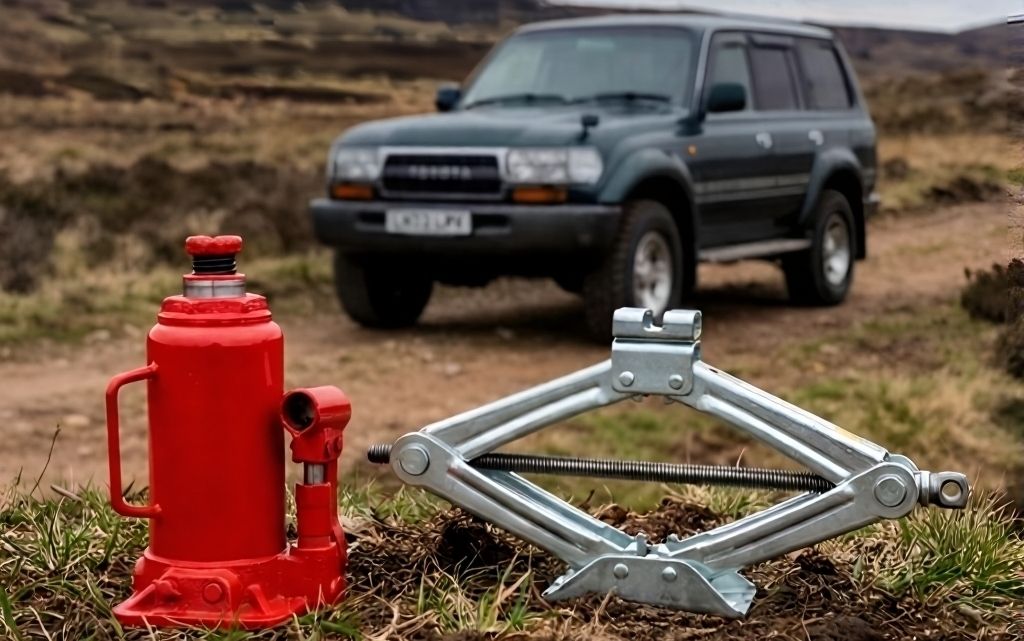

Владельцы автомобилей класса SUV (Sport Utility Vehicle) сталкиваются с техническими вызовами, которые отличают подъем их автомобилей от обслуживания стандартных седанов. Эксплуатация на нестабильных грунтах (снег, грязь, неровности) и значительная масса требуют отказа от интуитивного выбора оборудования в пользу инженерного расчета.
В рамках данной статьи мы разделим класс SUV на две технические подгруппы, так как требования к домкратам для них принципиально различаются:
- Кроссоверы (Crossover Utility Vehicle): несущий кузов, независимая подвеска, клиренс 180–210 мм, снаряженная масса до 2000 кг (примеры: Toyota RAV4, Nissan X-Trail).
- Рамные внедорожники (Off-road vehicles): рамная конструкция или интегрированная рама, зависимая подвеска (мосты), клиренс от 220 мм, большие ходы подвески, масса 2500–3500+ кг (примеры: Toyota Land Cruiser, UAZ Patriot, Mitsubishi Pajero Sport).
Выбор сводится к противостоянию двух конструктивных школ: механических телескопических (винтовых/ромбических) и гидравлических (бутылочных/подкатных) систем.
Расчет грузоподъемности: почему штатного домкрата недостаточно и зачем нужен запас 50%
Центральной ошибкой при выборе является доверие к номинальной грузоподъемности, указанной на корпусе изделия. Стандарты (включая ГОСТ 34504-2018 и ГОСТ Р 53822-2010) определяют номинал для статической нагрузки на ровной горизонтальной поверхности. В реальных условиях эксплуатации внедорожника действуют динамические силы и паразитные моменты.
Инженерный расчет требуемой грузоподъемности (Service Factor)
Для обеспечения безопасности необходимо использовать Коэффициент эксплуатационного запаса (Service Factor). Он компенсирует:
- Динамические удары при подъеме.
- Перераспределение масс при наклоне кузова (смещение центра тяжести).
- Силы трения в направляющих и деградацию гидравлической жидкости.
Для внедорожных условий (неровный грунт, возможный уклон) рекомендуется применять коэффициент k = 1.4–1.5.

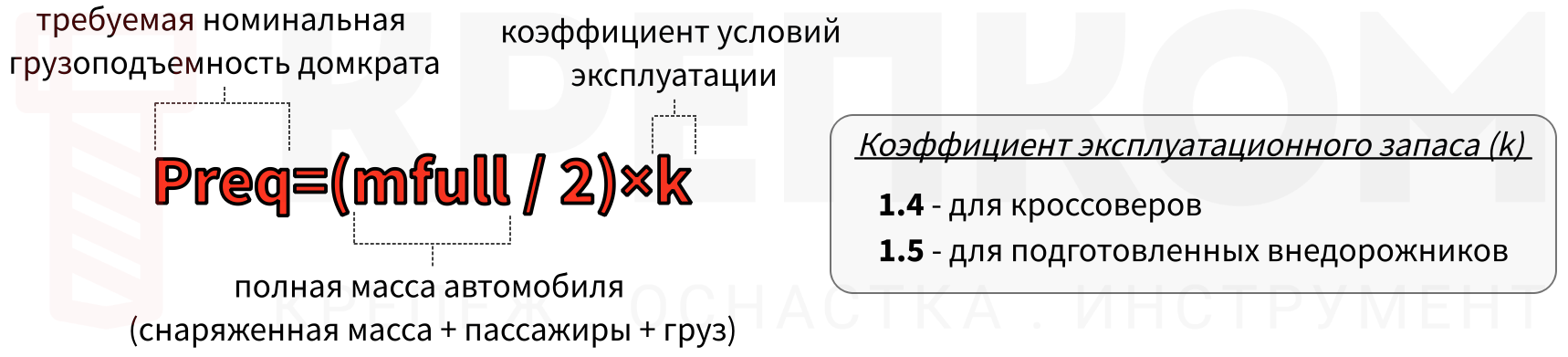

Формула расчета рабочей нагрузки:
Preq=(mfull/2)×k
Где:
- Preq — требуемая номинальная грузоподъемность домкрата.
- mfull — полная масса автомобиля (снаряженная масса + пассажиры + груз).
- k — коэффициент условий эксплуатации (1.4 для кроссоверов, 1.5 для подготовленных внедорожников).
Почему деление на 2, а не на 4?
Формула предполагает подъем одной оси автомобиля, так как в некоторых случаях (при ремонте подвески, замене амортизаторов) вам придется поднимать два колеса одновременно, чтобы получить доступ к днищу.
Если полная масса вашей машины — 2100 кг с пассажирами, топливом в баке и грузами в багажнике, то оптимальная грузоподъемность домкрата равна: 2100/2×1,5=1575 кг.
Ниже приведена таблица с расчетами для типовых представителей класса SUV.
Таблица 1. Расчет рекомендуемой грузоподъемности домкрата для классов SUV
| Класс автомобиля | Примеры моделей | Снаряженная масса (ср.), кг | Полная масса (макс.), кг | Расчетная нагрузка на колесо (статич.), т | Рекомендуемая мин. грузоподъемность (k=1.4–1.5), т |
| Компактный кроссовер | Nissan X-Trail, Toyota RAV4, Kia Sportage | 1500–1700 | ~2100 | 1.05 | 1.5 – 1.8 |
| Среднеразмерный внедорожник | Mitsubishi Pajero Sport, Toyota Prado | 2000–2200 | ~2800 | 1.4 | 2.0 – 2.5 |
| Полноразмерный SUV | Chevrolet Tahoe, MB GLS | 2500–2700 | ~3300 | 1.65 | 2.5 – 3.0 |
| Тяжелый внедорожник | Toyota LC 200/300, Nissan Patrol Y62 | 2800–3000 | ~3500+ | 1.75 | 3.0 – 4.0 |
Инженерный вывод: для большинства кроссоверов достаточно домкрата на 2 тонны. Для рамных внедорожников минимальный порог входа — 3 тонны, даже если снаряженная масса кажется меньшей.
Геометрия домкрата: высота подхвата (клиренс) и максимальный вылет штока
Второй критический этап выбора — сопоставление геометрии домкрата с кинематикой подвески автомобиля. В отличие от грузоподъемности, ошибка в геометрических расчетах приводит к невозможности использования инструмента по назначению: домкрат либо не войдет под автомобиль со спущенным колесом, либо его штока не хватит для отрыва колеса от грунта.
Ключевыми переменными здесь являются:
- Высота подхвата (Hmin): расстояние от грунта до опорной пяты домкрата в сложенном состоянии.
- Высота подъема (Hmax): максимальная дистанция от грунта до верхней точки штока.
- Рабочий ход (Lwork): разница между Hmax и Hmin.
Ход подвески: отличия подъема кроссовера и рамного внедорожника
Для класса SUV этот параметр критичен из-за увеличенных ходов подвески (suspension travel).
- Кроссоверы (независимая подвеска): имеют относительно короткий ход отбоя. При подъеме кузова колесо отрывается от земли достаточно быстро. Требуемый рабочий ход домкрата — средний (300–380 мм).
- Внедорожники (зависимая подвеска/Мосты): отличаются огромными ходами отбоя. При подъеме за раму или порог подвеска сначала «распускается» (колесо остается на земле, пока выбирается весь ход амортизатора), и только затем происходит отрыв.
- Проблема: стандартный гидравлический домкрат может полностью выдвинуть шток, но колесо так и не оторвется от грунта.
- Решение: использование домкратов с увеличенным Hmax (от 450 мм) или поддомкрачивание непосредственно под балку неразрезного моста (для внедорожников) или под специально усиленные площадки нижних рычагов (строго при наличии разрешения в руководстве по эксплуатации автомобиля).
Внимание: запрещено устанавливать домкрат под алюминиевые или штампованные пустотелые рычаги кроссоверов без использования распределяющих нагрузку адаптеров — это приведет к их деформации.
Высота подхвата при спущенном колесе: реальные замеры

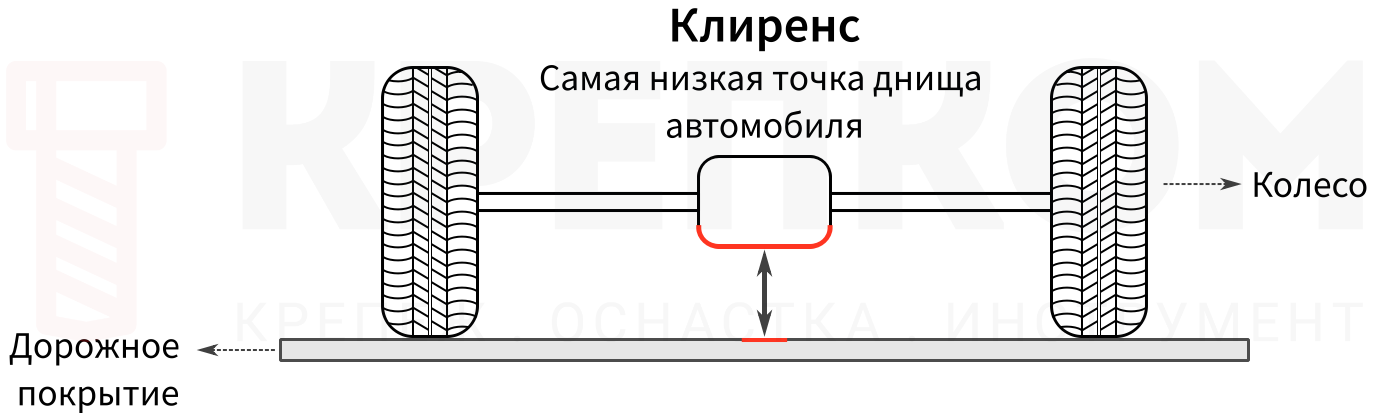

Необходимо учитывать, что клиренс (дорожный просвет), указанный в паспортных данных автомобиля, измеряется на накачанных шинах. При проколе шины клиренс в точке поддомкрачивания снижается на высоту профиля шины.
Типичные значения необходимого Hmin:
- Для кроссоверов (асфальт): допускается 180–200 мм (если поддомкрачивать под порог).
- Для внедорожников (грунт/спущенное колесо): критически важно значение не более 150–160 мм. Если Hmin домкрата выше (например, у многих бутылочных домкратов это 200–220 мм), он просто не встанет под мост или рычаг севшего на обод автомобиля.
Сравнение высоты подъема: ромбические, бутылочные и подкатные модели
Ниже приведено сравнение возможностей телескопических (винтовых) и гидравлических (бутылочных) систем в контексте геометрии SUV.
Таблица 2. Геометрическая совместимость типов домкратов с SUV
| Тип домкрата | Высота подхвата (Hmin), мм | Высота подъема (Hmax), мм | Рабочий ход | Применимость для SUV |
| Винтовой ромбический | Низкая (100–120) | Средняя (350–410) | Большой | Универсален. Легко входит под рычаги подвески спущенного авто. |
| Гидравлический бутылочный (1 шток) | Высокая (180–220) | Средняя (300–450) | Малый | Ограничена. Сложно установить под спущенный авто с низким клиренсом моста. Требует подставок. |
| Гидравлический бутылочный (Телескопический, 2 штока) | Средняя (150–170) | Высокая (390–500+) | Максимальный | Оптимален для рамных джипов. Сочетает приемлемый подхват и огромный вылет. |
| Гидравлический подкатной | Минимальная (80–135) | Высокая (380–500) | Большой | Идеален для гаража. На грунте требует жесткого щита-основания. |
Инженерная рекомендация: для рамных внедорожников с большими ходами подвески при выборе бутылочного домкрата следует отдавать предпочтение двухштоковым (телескопическим) гидравлическим моделям. Они обеспечивают необходимый компромисс: входят под мост (Hmin ~160 мм) и поднимают кузов достаточно высоко (Hmax ~450 мм).
Типы домкратов для SUV: плюсы и минусы механических и гидравлических систем
Выбор между механическим (винтовым/ромбическим) и гидравлическим приводом для SUV — это выбор между универсальностью и эргономикой. Рассмотрим физические ограничения каждой системы.
Принцип действия домкратов и факторы отказа
Механические винтовые домкраты (ромбические/винтовые/реечные) работают на принципе пары «винт-гайка». Преобразование крутящего момента в поступательное движение происходит за счет клинового эффекта резьбы.
- Свойство самоторможения: благодаря малому углу подъема винтовой линии, механизм обладает естественным самоторможением. При прекращении вращения рукоятки груз фиксируется силой трения.
- Режим отказа: механический износ происходит постепенно (появление люфтов, истирание резьбы). Внезапный отказ (срыв резьбы) возможен только при критическом превышении нагрузки или полном отсутствии смазки.

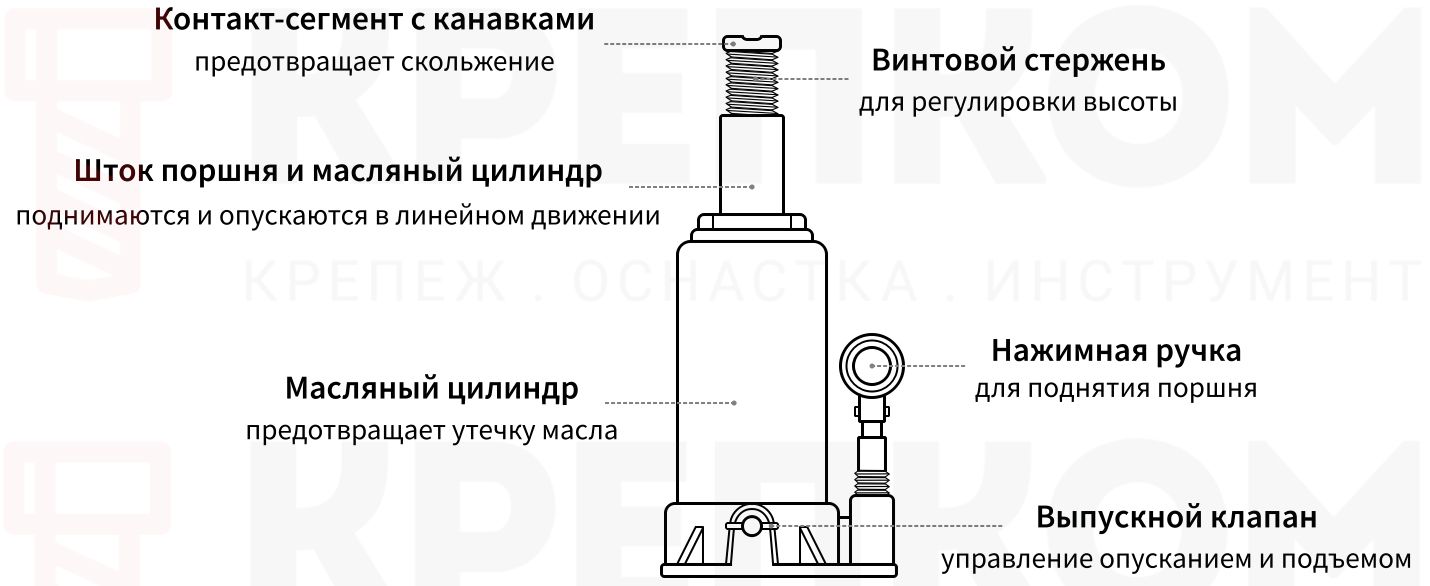

Гидравлические домкраты (бутылочные/подкатные) используют закон Паскаля: давление, создаваемое в малом плунжере насоса, передается через несжимаемую жидкость на рабочий поршень большой площади.
- Удержание груза: осуществляется системой обратных клапанов, запирающих масло в рабочем цилиндре.
- Режим отказа: может быть внезапным. Потеря герметичности уплотнительного кольца (сальника) или попадание грязи под клапан приводит к «стравливанию» давления и неконтролируемому опусканию автомобиля.
Эксплуатация домкратов зимой и в грязи: замерзание масла и загрязнение винта
Для владельцев внедорожников в РФ климатический фактор является определяющим.
Низкие температуры (T<−15∘C):
- Гидравлика: вязкость рабочей жидкости (минерального масла типа И-20А или ISO VG 32) возрастает экспоненциально. Прокачка масла через калиброванные отверстия клапанов затрудняется, домкрат поднимает медленно или перестает работать.
- Механика: смазка густеет, но узел сохраняет работоспособность. Для силового винта рекомендуется использовать графитовую смазку (ГОСТ 3333-80) или смазки с дисульфидом молибдена, которые предотвращают «задиры» металла при высоких контактных нагрузках и попадании абразива, в отличие от чистого Литола.
Загрязнение (грязь/песок):
- Гидравлика: система замкнута и защищена от грязи, пока шток втянут. Однако при работе в грязи абразив может повредить зеркало выдвинутого штока, что при втягивании разрушит сальник.
- Механика: открытая резьбовая пара уязвима для налипания песка и грязи, что резко увеличивает трение и износ. Требует очистки перед складыванием.
Пространственная ориентация (работа на уклоне)
Критический параметр для внедорожного применения.
- Бутылочные домкраты: конструктивно требуют строго вертикального положения (отклонение не более 5°). При сильном наклоне (машина в колее, на склоне) маслоприемная трубка может оказаться выше уровня жидкости, насос «хлебнет» воздуха, и подъем прекратится.
- Винтовые домкраты: способны работать под любыми углами, пока сохраняется устойчивость основания. Это позволяет использовать их как распорку или для отжатия кузова от препятствия.
Таблица 3. Сводная матрица выбора типа домкрата
| Параметр сравнения | Механический винтовой (Ромбический) | Гидравлический бутылочный | Гидравлический подкатной (гаражный вариант) |
| Усилие на рукоятке | Высокое (Растет с нагрузкой) | Низкое (Постоянное) | Низкое (Легко качать) |
| Скорость подъема | Низкая | Высокая | Высокая |
| Работа на морозе | Отличная | Посредственная (Масло густеет) | Посредственная (Масло густеет) |
| Работа на уклоне | Возможна (Держит геометрию) | Невозможна (Только вертикально) | Невозможна (Может откатиться) |
| Устойчивость (пятно контакта) | Низкая (Требует площадки) | Высокая (Плоская подошва) | Максимальная |
| Вес и габариты | Легкий, компактный | Тяжелый, компактный | Очень тяжелый, громоздкий |
| Ремонтопригодность в поле | Возможна (Чистка, смазка) | Невозможна (Требует ремкомплекта) | Невозможна (Нужен сервис) |
Итоговый чек-лист: какой домкрат купить для города, трассы и вне дороги
Опираясь на физику процесса и расчеты грузоподъемности, выбор домкрата можно формализовать в виде инженерного алгоритма. Это исключает эмоциональные покупки и гарантирует совместимость оборудования с автомобилем.
Шаг 1. Расчет рабочей нагрузки (Preq)
Используем формулу из раздела 1.
- Для кроссоверов (масса ~1.6–2.0 т): ищем модели с номиналом 2 т.
- Для внедорожников (масса ~2.5–3.0 т): ищем модели с номиналом 3 – 4 т.
Важно: для гидравлики запас грузоподъемности напрямую влияет на ресурс уплотнений. Домкрат на 4 тонны, поднимающий 2 тонны, прослужит в 3 раза дольше, чем модель на 2 тонны, работающая на пределе.
Шаг 2. Верификация геометрии (Hmin)
Измерьте расстояние от земли до точки упора (порога или моста) на вашем автомобиле.
- Тест: отнимите от полученного значения 100 мм (высота профиля спущенной шины).
- Результат должен быть больше или равен высоте подхвата (Hmin) выбираемого домкрата.
Пример: клиренс 210 мм. Спущенное колесо: ~110 мм.
Вывод: стандартный бутылочный домкрат с Hmin=200 мм не подойдет. Нужен ромбический (Hmin≈100 мм) или подкатной (Hmin≈135 мм).
Шаг 3. Определение сценария эксплуатации
Разберем три типовых профиля использования SUV и подберем оптимальное решение.
Сценарий А: «Городской кроссовер» (Toyota RAV4, Nissan X-Trail, Kia Sportage)
- Условия: асфальт, бетон, сезонная смена колес в гараже, редкие проколы на трассе.
- Специфика: небольшой клиренс, несущий кузов (нет рамы, поддомкрачивание только за пороги).
- Рекомендация:

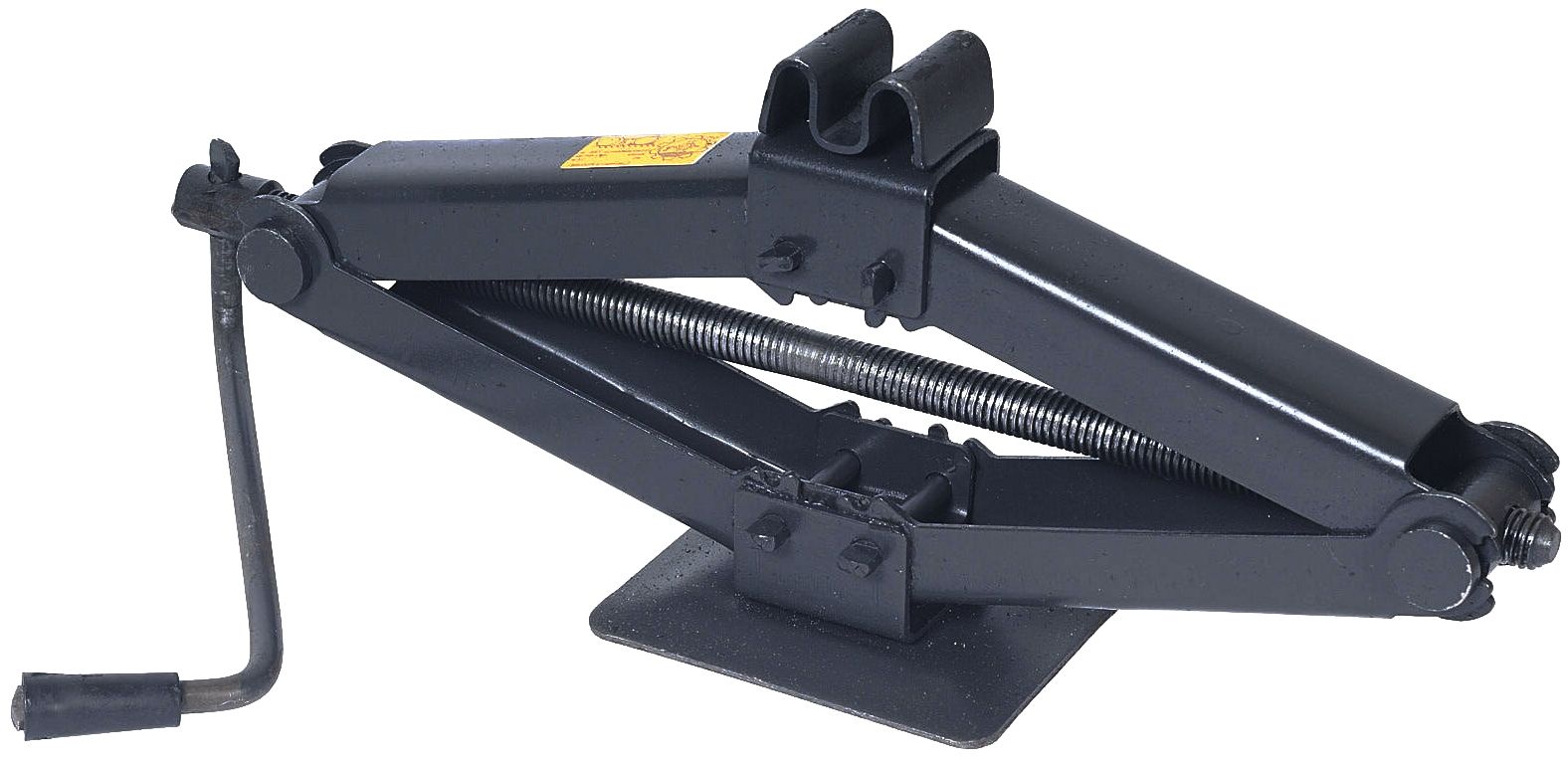

- Для багажника (Emergency): качественный винтовой ромбический домкрат. Он легкий, компактный и гарантированно войдет под порог спущенной машины.

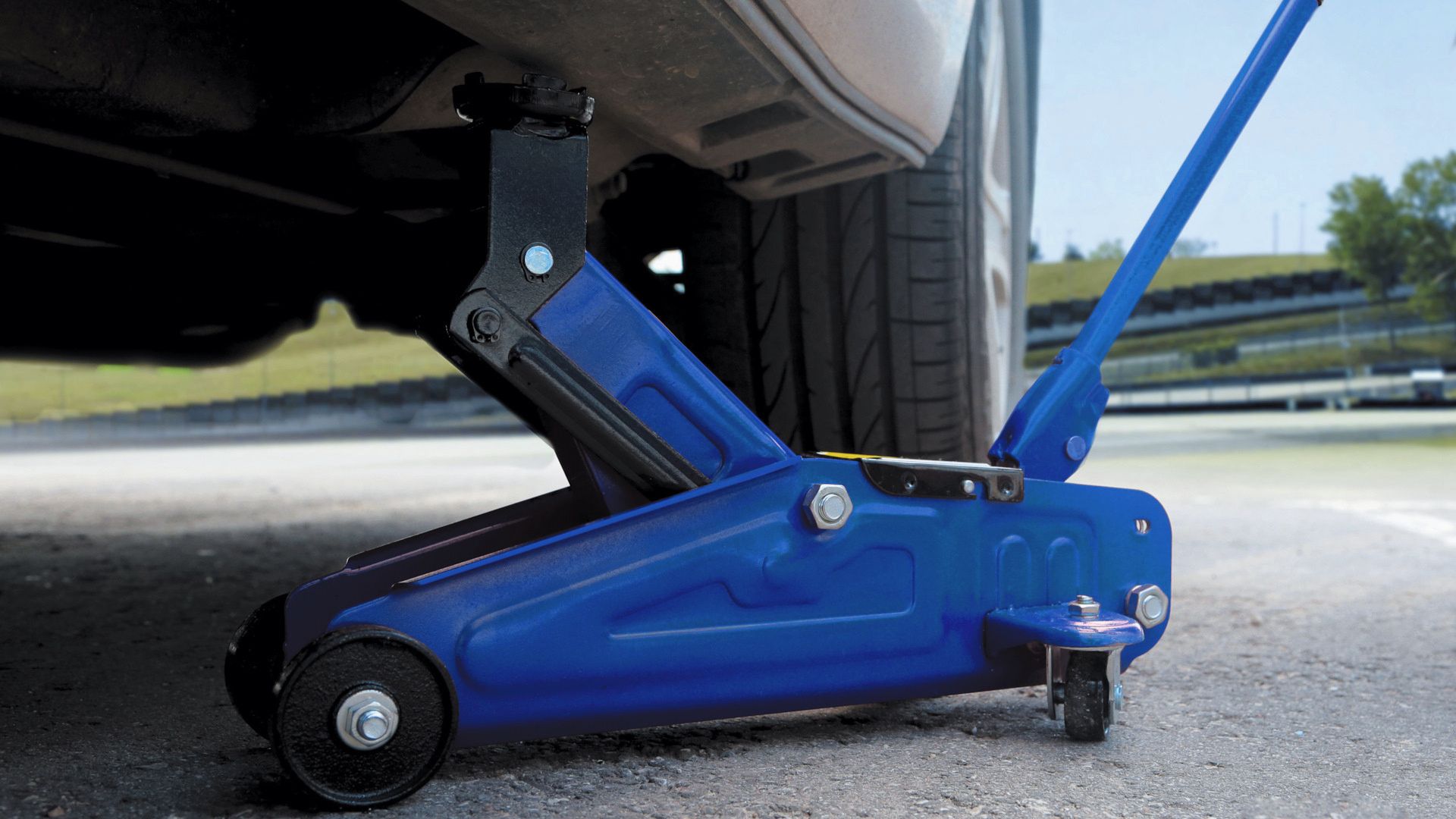

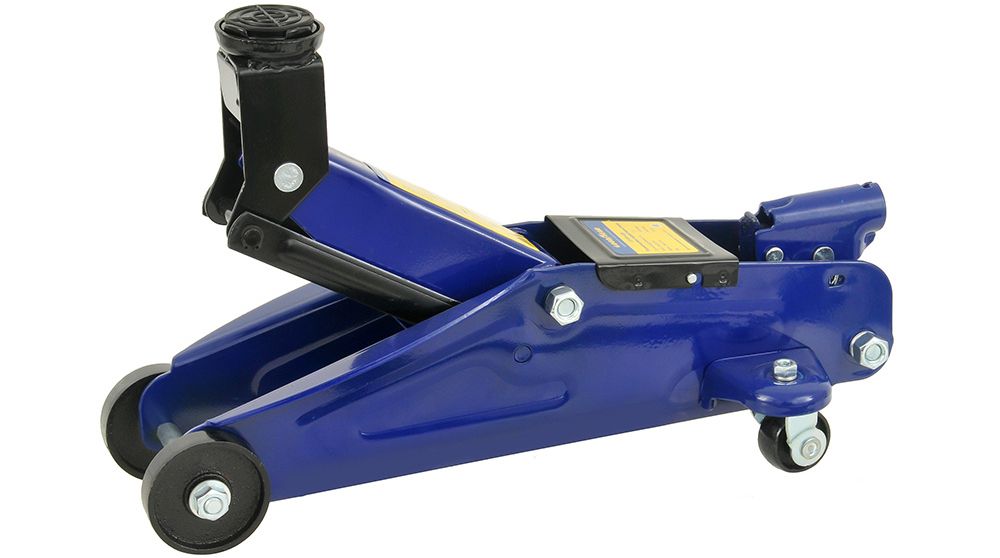

- Для гаража (Service): гидравлический подкатной домкрат (2.5–3 т). Обеспечивает скорость и удобство, но слишком тяжел для возки в багажнике.
- Почему не бутылочный? Для кроссоверов у одноштоковых «бутылок» часто слишком большая высота подхвата и малый вылет, недостаточный для независимой подвески.
Сценарий Б: «Стоковый рамный внедорожник» (Mitsubishi Pajero Sport, Toyota Prado)
- Условия: город, трасса, выезды на пикник/рыбалку (легкое бездорожье).
- Специфика: большой вес, высокий центр тяжести, наличие заднего моста (удобная точка подъема).
- Рекомендация:

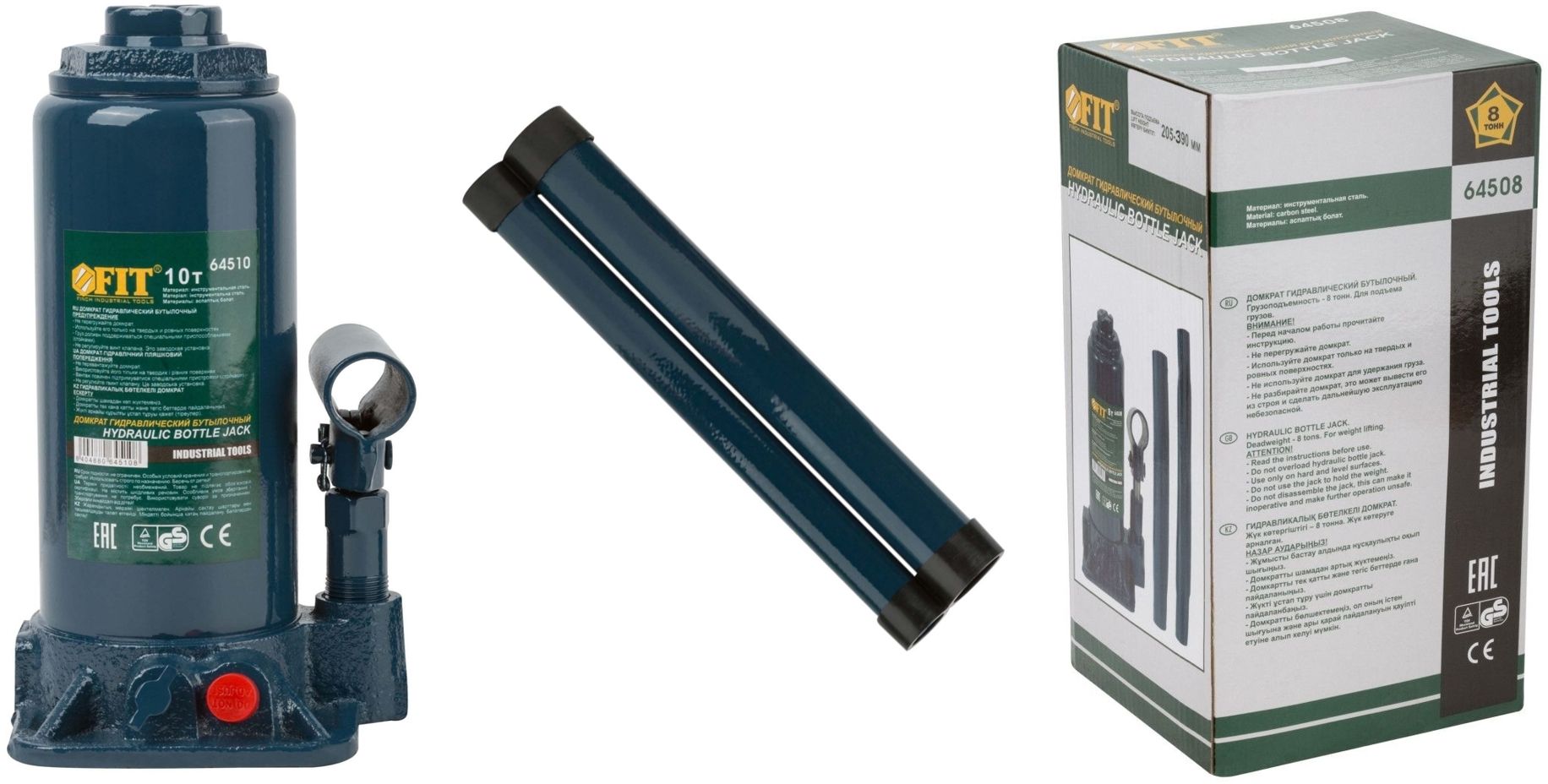

- Оптимальный выбор: гидравлический бутылочный телескопический (двухштоковый) домкрат. Причина: обычная «бутылка» может не иметь достаточного хода штока. Телескопическая модель (два выдвижных плунжера) решает проблему: она низкая в сложенном виде (влезет под мост) и очень высокая в разложенном (поднимет раму).
- Альтернатива: винтовой домкрат усиленной конструкции (на 2.5–3 т) как резерв на случай отказа гидравлики зимой.
Сценарий В: «Экспедиционный внедорожник» (Toyota LC 200, Nissan Patrol, UAZ Patriot)
- Условия: дальние пробеги, грейдеры, грязь, автономность.
- Специфика: экстремальные нагрузки, необходимость работы на нестабильных грунтах.
- Рекомендация:
- Основной: гидравлический бутылочный (4–6 т) + Обязательное наличие расширительной площадки (стальная плита или доска 50мм) для предотвращения вдавливания в грунт.
- Резерв (Back-up): механический винтовой домкрат. В условиях тайги или пустыни, где потекший сальник гидравлики означает обездвиженность, «вечная» механика обязательна.
Шаг 4. Фиксация.
Гидравлический домкрат не является удерживающим устройством (ГОСТ допускает медленное опускание). Работа без страховочных подставок (Jack Stands) запрещена.
FAQ: Часто задаваемые вопросы
В: Можно ли хранить гидравлический бутылочный домкрат в багажнике «лёжа»?
О: Категорически нет, если это не предусмотрено конструкцией конкретной модели (что редкость). Гидравлическая система имеет сапун или пробку заливного отверстия, которая не всегда герметична на 100% при длительной вибрации. Горизонтальное положение приводит к двум проблемам:
- Завоздушивание системы: пузырьки воздуха из резервуара попадают в рабочий цилиндр. При следующем использовании шток будет двигаться рывками или не разовьет полное усилие (эффект «пружины», так как воздух сжимаем).
- Утечка рабочей жидкости: масляное пятно в багажнике и снижение уровня жидкости ниже критического.
Рекомендация: фиксируйте домкрат строго вертикально или используйте винтовые модели, которым ориентация безразлична.
В: Почему новый гидравлический домкрат не поднимает груз или шток пружинит?
О: Это не брак, а физика газов. При транспортировке или хранении в горизонтальном положении в нагнетательный контур попадает воздух.
Решение (прокачка):
- Откройте перепускной клапан (поверните против часовой стрелки).
- Сделайте 5–6 полных качков рукояткой (прогоните жидкость). Прокачку производить при открытом перепускном клапане, чтобы выгнать воздух из плунжерной полости обратно в резервуар, не поднимая шток.
- Закройте клапан.
- Если не помогло — откройте пробку масляного резервуара, стравите воздух и долейте гидравлическое масло. Для летней эксплуатации допустимо И-20А (ISO VG 32). Для зимней эксплуатации в РФ (при температурах ниже -10°C) категорически рекомендуется использовать низкотемпературные гидравлические масла классов ВМГЗ (ТУ 38.101479-00) или AMG-10 (ГОСТ 6794-75), либо жидкости для АКПП (ATF Dexron III), сохраняющие текучесть до -40...-50°C.
В: Куда безопаснее ставить домкрат у внедорожника: под раму или под мост?
О: С точки зрения инженерии — под чулок моста или нижний рычаг подвески.
- Аргумент: поднимая за мост (неподрессоренную массу), вам нужно выбрать всего 50–100 мм высоты, чтобы оторвать колесо от земли.
- Риск: площадка на мосту узкая и круглая. Требуется домкрат с U-образной выемкой на штоке или идеальная центровка. Подъем за раму (подрессоренную массу) безопаснее в плане устойчивости, но требует огромного хода штока (выбрать весь ход подвески + клиренс), что часто невозможно без использования реечного домкрата (Hi-Lift).
В: Стоит ли покупать электрические ромбические домкраты (12В)?
О: С осторожностью. Большинство бюджетных моделей имеют внутри пластиковые шестерни редуктора и пару винт-гайка из сырой стали.
Инженерная оценка: их КПД низок, а надежность в мороз сомнительна (пластик становится хрупким). Для тяжелого внедорожника лучше использовать классическую механику, приводимую в движение мускульной силой — это безотказная система. Электрика хороша для кроссоверов весом до 1.5 тонн.

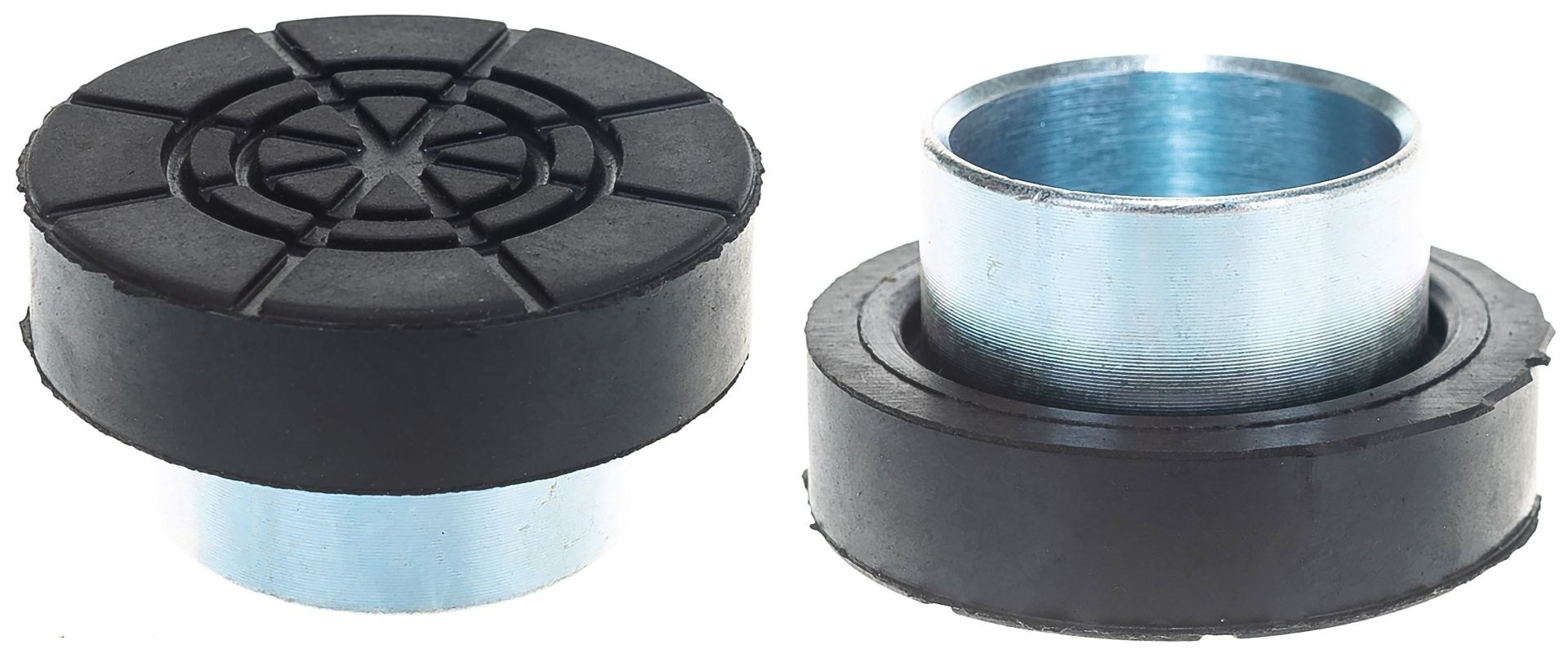

В: Зачем нужна резиновая накладка (подушка) на пятку домкрата?
О: Она выполняет две функции:
- Увеличение трения: коэффициент трения пары «резина-металл» (0.6–0.8) значительно выше, чем «металл-металл» (0.15–0.20). Это снижает риск соскальзывания автомобиля.
- Защита ЛКП: точечный контакт металлической пятки разрушает антикоррозийное покрытие на днище или раме, создавая очаг коррозии.
В: Что такое «реечный домкрат» (Hi-Lift Jack) и почему вы его не рекомендуете как основной?
О: Реечный домкрат — это профессиональный инструмент для оффроуда (вытаскивание застрявшей машины из колеи).
- Ограничения: у него крайне низкая устойчивость (малая пятка при огромной высоте), и он травмоопасен (обратный удар рукояткой). Использовать его для плановой замены колеса на трассе — это нарушение техники безопасности. Для замены колес используйте бутылочные или ромбические домкраты.
руб.
руб.
Заключение и рекомендация
Выбор домкрата для автомобиля класса SUV — это уравнение с тремя неизвестными: массой, геометрией подвески и условиями грунта. Как показал наш анализ, универсального решения «на все случаи жизни» не существует, но есть оптимальные конфигурации, которые гарантируют вашу безопасность.
Краткое резюме для покупателя:
- Безопасность прежде всего: выбирайте грузоподъемность с запасом +50% от половины веса авто.
- Геометрия: проверьте, чтобы высота подхвата была на 100 мм ниже вашего клиренса.
- Тип:
- Кроссоверы: винтовой ромбический (в багажник) + Подкатной (в гараж).
- Внедорожники: гидравлический телескопический (двухштоковый) или усиленная механика.
В инженерном деле качество стали и точность подгонки клапанов важнее яркой упаковки. Дешевый домкрат с завышенными на этикетке характеристиками может подвести в самый критический момент — при замене колеса на зимней трассе.
