Зажимной воротковый (верстачный) винт DIN 6304 E с неподвижной рукояткой, без упорной колодки

Код товара: WN00105253
  • Вспомогательная оснастка слесарных верстаков.
  • Используется с нажимной пятой для зажима или без нее.
  • Фиксированная штанга вдавлена в отверстие стержня.
  • Сталь класса прочности 5.8 (предельная нагрузка 500 Н/мм²).
  • Сдавливающий башмак (упор) закален для повышения поверхностной твердости и износостойкости.
  • Черная оксидная пленка замедляет процесс развития коррозии.
  • Диаметр резьбы от М6 до М20.
  • Длина (резьбовая часть с упором) от 40 до 110 мм.
Подробнее
Диаметр (мм)
Все
Длина (мм)

Длина измеряется по разному, обратите внимание на головку винта.

Все

Код товара
Диаметр (мм) Длина (мм) Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм) Длина (мм) Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Зажимной воротковый винт М6х40 DIN 6304 E (без упорной колодки)
WN00105254
73 шт
Данные актуальны на 15 июля.
Если планируете забирать товар самостоятельно, уточняйте наличие.
6
40
1
Диаметр (мм) 6
Длина (мм) 40
Шаг резьбы (мм) 1
Диаметр (мм)
6
Длина (мм)
40
Шаг резьбы (мм)
1
73 шт
Данные актуальны на 15 июля.
Если планируете забирать товар самостоятельно, уточняйте наличие.
3803

руб.

1 шт
73 шт
Данные актуальны на 15 июля.
Если планируете забирать товар самостоятельно, уточняйте наличие.
Зажимной воротковый винт М6х50 DIN 6304 E (без упорной колодки)
Диаметр (мм) 6
Длина (мм) 50
Шаг резьбы (мм) 1
Диаметр (мм)
6
Длина (мм)
50
Шаг резьбы (мм)
1
Цена обновляется
1 шт
Зажимной воротковый винт М8х50 DIN 6304 E (без упорной колодки)
WN00105259
8
50
1,25
Диаметр (мм) 8
Длина (мм) 50
Шаг резьбы (мм) 1,25
Диаметр (мм)
8
Длина (мм)
50
Шаг резьбы (мм)
1,25
Цена обновляется
1 шт
Зажимной воротковый винт М8х60 DIN 6304 E (без упорной колодки)
WN00105260
37 шт
Санкт-Петербург
Данные актуальны на 15 июля.
Если планируете забирать товар самостоятельно, уточняйте наличие.
8
60
1,25
Диаметр (мм) 8
Длина (мм) 60
Шаг резьбы (мм) 1,25
Диаметр (мм)
8
Длина (мм)
60
Шаг резьбы (мм)
1,25
37 шт
Санкт-Петербург
Данные актуальны на 15 июля.
Если планируете забирать товар самостоятельно, уточняйте наличие.
3609

руб.

1 шт
37 шт
Санкт-Петербург
Данные актуальны на 15 июля.
Если планируете забирать товар самостоятельно, уточняйте наличие.
Зажимной воротковый винт М10х60 DIN 6304 E (без упорной колодки)
WN00105261
10
60
1,5
Диаметр (мм) 10
Длина (мм) 60
Шаг резьбы (мм) 1,5
Диаметр (мм)
10
Длина (мм)
60
Шаг резьбы (мм)
1,5
Цена обновляется
1 шт
Зажимной воротковый винт М10х70 DIN 6304 E (без упорной колодки)
WN00105262
10
70
1,5
Диаметр (мм) 10
Длина (мм) 70
Шаг резьбы (мм) 1,5
Диаметр (мм)
10
Длина (мм)
70
Шаг резьбы (мм)
1,5
Цена обновляется
1 шт
Зажимной воротковый винт М12х70 DIN 6304 E (без упорной колодки)
WN00105263
12
70
1,75
Диаметр (мм) 12
Длина (мм) 70
Шаг резьбы (мм) 1,75
Диаметр (мм)
12
Длина (мм)
70
Шаг резьбы (мм)
1,75
Цена обновляется
1 шт
Зажимной воротковый винт М12х80 DIN 6304 E (без упорной колодки)
WN00105264
12
80
1,75
Диаметр (мм) 12
Длина (мм) 80
Шаг резьбы (мм) 1,75
Диаметр (мм)
12
Длина (мм)
80
Шаг резьбы (мм)
1,75
Цена обновляется
1 шт
Зажимной воротковый винт М16х75 DIN 6304 E (без упорной колодки)
WN00105265
16
75
2
Диаметр (мм) 16
Длина (мм) 75
Шаг резьбы (мм) 2
Диаметр (мм)
16
Длина (мм)
75
Шаг резьбы (мм)
2
Цена обновляется
1 шт
Зажимной воротковый винт М16х110 DIN 6304 E (без упорной колодки)
WN00105266
16
110
2
Диаметр (мм) 16
Длина (мм) 110
Шаг резьбы (мм) 2
Диаметр (мм)
16
Длина (мм)
110
Шаг резьбы (мм)
2
Цена обновляется
1 шт
Зажимной воротковый винт М20х90 DIN 6304 E (без упорной колодки)
WN00105267
20
90
2,5
Диаметр (мм) 20
Длина (мм) 90
Шаг резьбы (мм) 2,5
Диаметр (мм)
20
Длина (мм)
90
Шаг резьбы (мм)
2,5
Цена обновляется
1 шт
Зажимной воротковый винт М20х110 DIN 6304 E (без упорной колодки)
WN00105268
20
110
2,5
Диаметр (мм) 20
Длина (мм) 110
Шаг резьбы (мм) 2,5
Диаметр (мм)
20
Длина (мм)
110
Шаг резьбы (мм)
2,5
Цена обновляется
1 шт

Зажимной винт с фиксированной (неподвижной) рукояткой DIN 6304 тип E (без упора) используется в качестве подвижного элемента С-образных струбцин и других прижимных устройств для ручной затяжки с контролируемым усилием. Винт воротковый верстачный предназначен для использования как без упорной подушки DIN 6311 S, так и с ней.

Конструкция:

Винт-вороток состоит из неподвижной рукоятки и резьбового штока с закаленной упорной точкой сферической формы, которая контактирует с поверхностью зажимаемой детали или заготовки. Эта упорная цапфа сконструирована для быстрого присоединения нажимной пятки при помощи пружинного стопорного кольца. Метрическая резьба на шпильке обеспечивает ее перемещение в зажимном инструменте.

Особенности:

  • Материал: углеродистая сталь класса прочности 5.8.
  • Отделка: черное оксидированное покрытие.
  • Точка упора дополнительно закалена.
  • Сделан с применением самых инновационных технологий.
  • Разработан и протестирован с учетом максимальной безопасности.
  • Надежно прослужит в тяжелых условиях труда.
Аналоги DIN 6304 E:

  • DIN 6306 D, с подвижной рукояткой

Размеры:

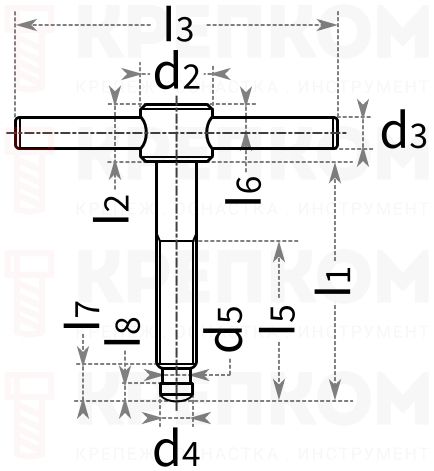

Зажимной воротковый (верстачный) винт DIN 6306 E с неподвижной рукояткой, без упорной колодки - чертеж, схема

Резьба М6 М8 М10 М12 М16 М20
l1 40/50 50/60 60/70 70/80 75/90/110 75/90/110
d2 12 14 18 20 24 30
d3 5 6 8 10 12 16
d4 4,5 6 7,2 7,2 12 15,5
d5 4 5,4 8 8 11 14,4
l2 10 12 14 18 20 28
l3 50 60 80 100 120 140
l5 30/40 35/45 40/50 50/60 55/70/90 55/70/90
l6 5 5 7 9 10 14
l7 6 7,5 9 10 12 14
l8 2,5 3 4,5 4,5 5 5,5

все размеры указаны в мм

Характеристики

  • DIN
    6304
  • Единицы измерения
    шт
  • Класс прочности
    5.8
  • Материал
    Сталь
  • Название на упаковке (ориг. название)
    Tommy screws with fixed clamping bolt, E = without thrust pad
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
