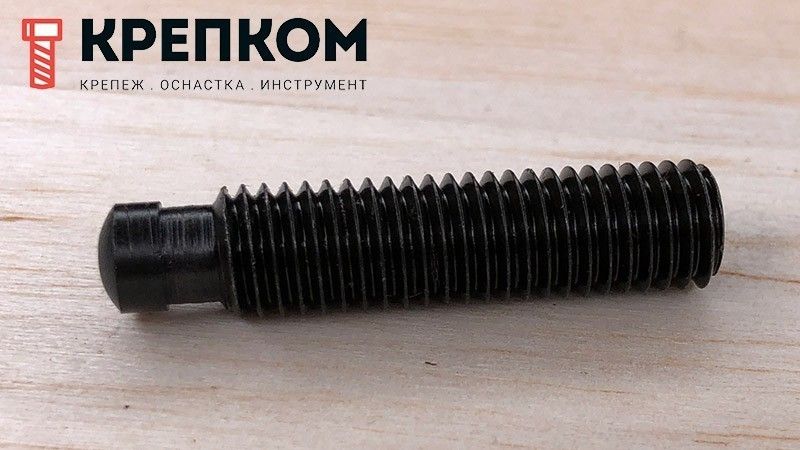

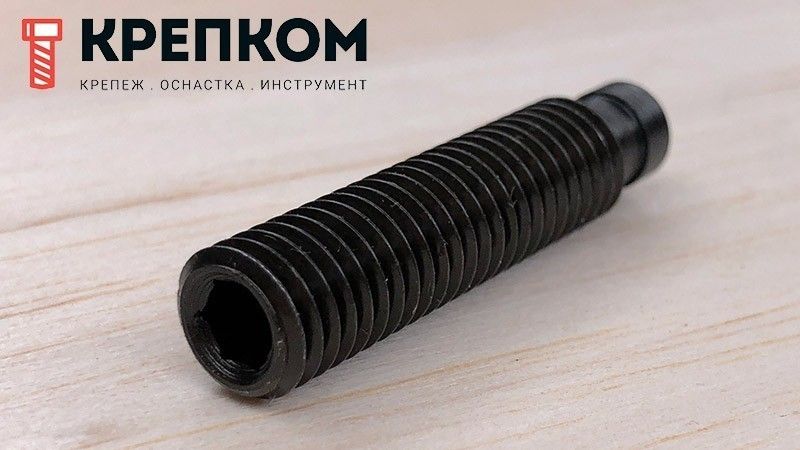

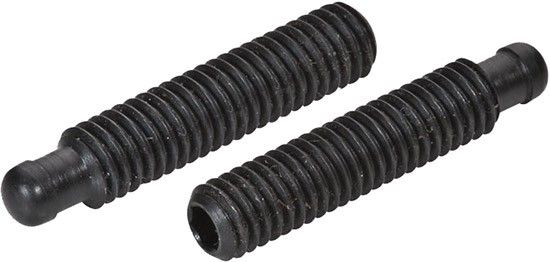

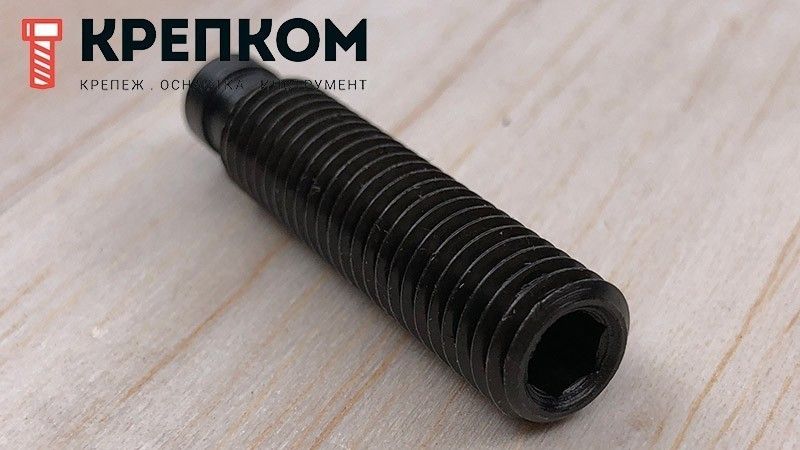

Шпилька-винт стопорная с упорной цапфой и внутренним шестигранником DIN 6332 IS, оксидированная
- Стопорный крепеж для создания высокого зажимного и прижимного усилия.
- Подходит как для прямого прижима деталей, так и через упорную подушку DIN 6311 S.
- Стандарт: DIN 6332, форма IS - с внутренним шестигранником.
- Резьба метрическая от М6 до М20, крупный стандартный шаг.
- Номинальная длина, включая цапфу: 30-150 мм.
- Сталь класса: 5.8 (прочность на растяжение 500 Н/мм²).
- Сдавливающий башмак (упор) закален для повышения поверхностной твердости и износостойкости.
- Покрытие черный оксид придает водоотталкивающие и противозадирные свойства.
6
30
1
руб.
6
35
1
руб.
6
40
1
руб.
6
45
1
руб.
6
50
1
руб.
8
35
1,25
руб.
8
40
1,25
руб.
8
45
1,25
руб.
8
50
1,25
руб.
8
60
1,25
руб.
8
70
1,25
руб.
10
45
1,5
руб.
10
50
1,5
руб.
10
60
1,5
руб.
10
80
1,5
руб.
12
50
1,75
руб.
12
60
1,75
руб.
12
65
1,75
руб.
12
70
1,75
руб.
12
80
1,75
руб.
12
100
1,75
руб.
- 1
- 2

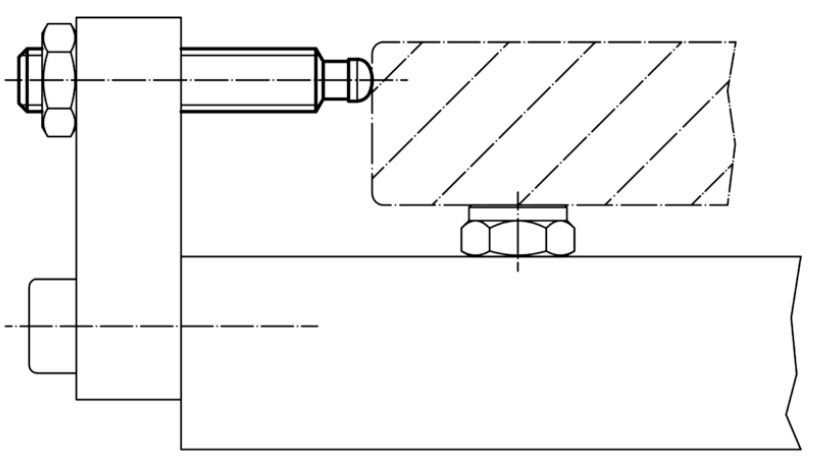

Шпилька резьбовая (винт установочный) с упорной цапфой и внутренним шестигранником DIN 6332 форма IS используется для реализации различных систем фиксации деталей, заготовок, труб. Наиболее часто применяется в станочных приспособлениях, ручных механических зажимах и прижимах, а также при монтаже трубопроводов и воздуховодов для их дополнительного стопорения в нужном положении. Стопорный винт представляет собой метрический резьбовой стержень с внутренним углублением под шестигранный ключ с одной стороны и наконечником-упором с другой.
Материал и покрытие
Установочный винт с цапфой DIN 6332 IS изготовлен из высококачественной углеродистой стали нормального класса прочности 5.8, его упорный наконечник имеет повышенную поверхностную твердость. Оксидированная поверхность повышает сопротивляемость коррозии в условиях умеренной влажности.
Практическое использование

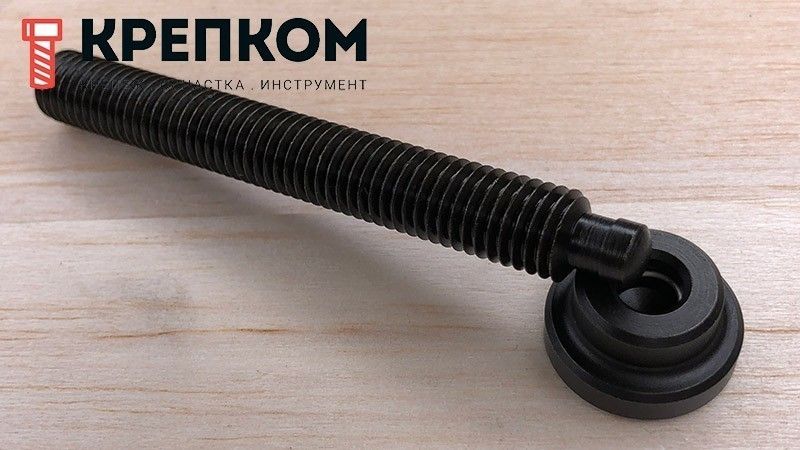

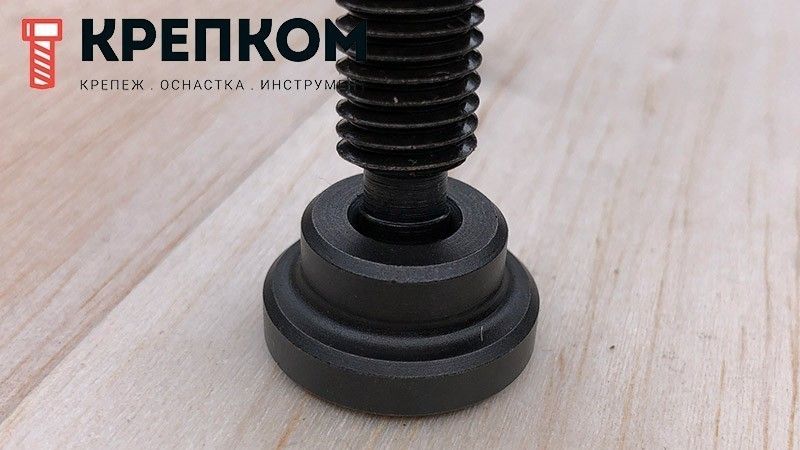

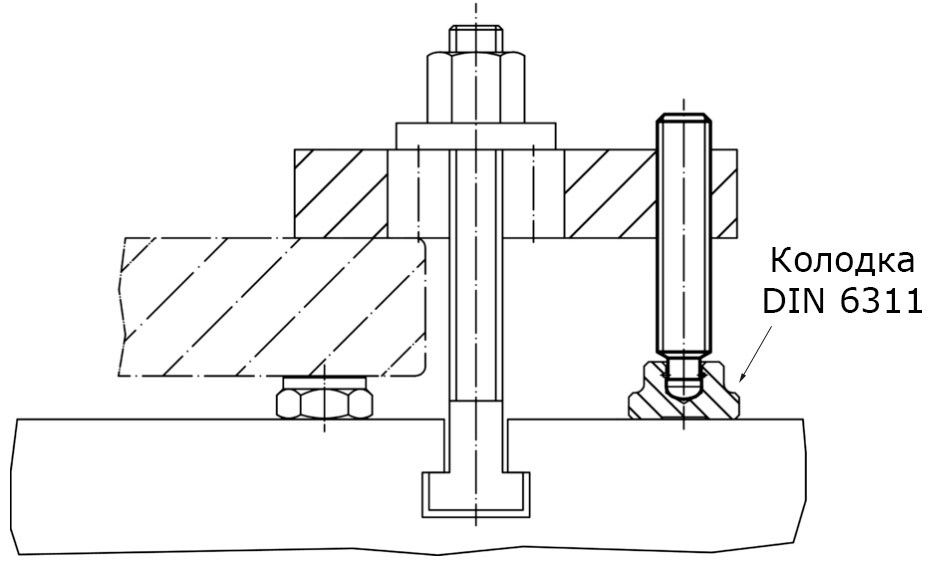

На не ровных или не параллельных поверхностях установочную шпильку-винт рекомендуется использовать с упорной колодкой DIN 6311 S, которая повышает надежность зажимного усилия и предотвращает воздействие вращательного движения непосредственно на блокируемую деталь. Цапфа вставляется в колодку простым вдавливанием и удерживается стопорным кольцом. Если к резьбовому концу шпильки прикрепить промышленную рукоятку-рычаг или, например, барашковую ручку, то крепеж можно использовать в качестве нажимного винта.

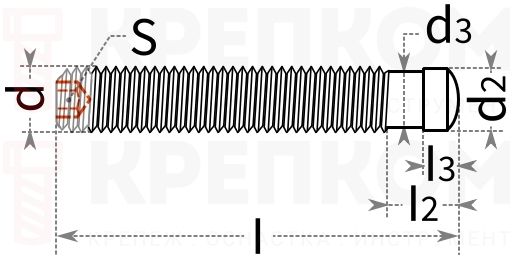

Размеры
| Диаметр резьбы | М6 | М8 | М10 | М12 | М16 | М20 |
| Размер под ключ, S | 3 | 4 | 5 | 6 | 8 | 10 |
| d2 | 4,5 | 6 | 8 | 8 | 12 | 15,5 |
| d3 | 4 | 5,4 | 7,2 | 7,2 | 11 | 14,4 |
| l2 | 6 | 7,5 | 9 | 10 | 12 | 14 |
| l3 | 2,6 | 3 | 4,5 | 4,5 | 5 | 5,5 |
все размеры указаны в мм
Характеристики
-
DIN6332
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Класс прочности5.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Grub screws with thrust point, with hardened adaptor end, IS = with hexagon socket
