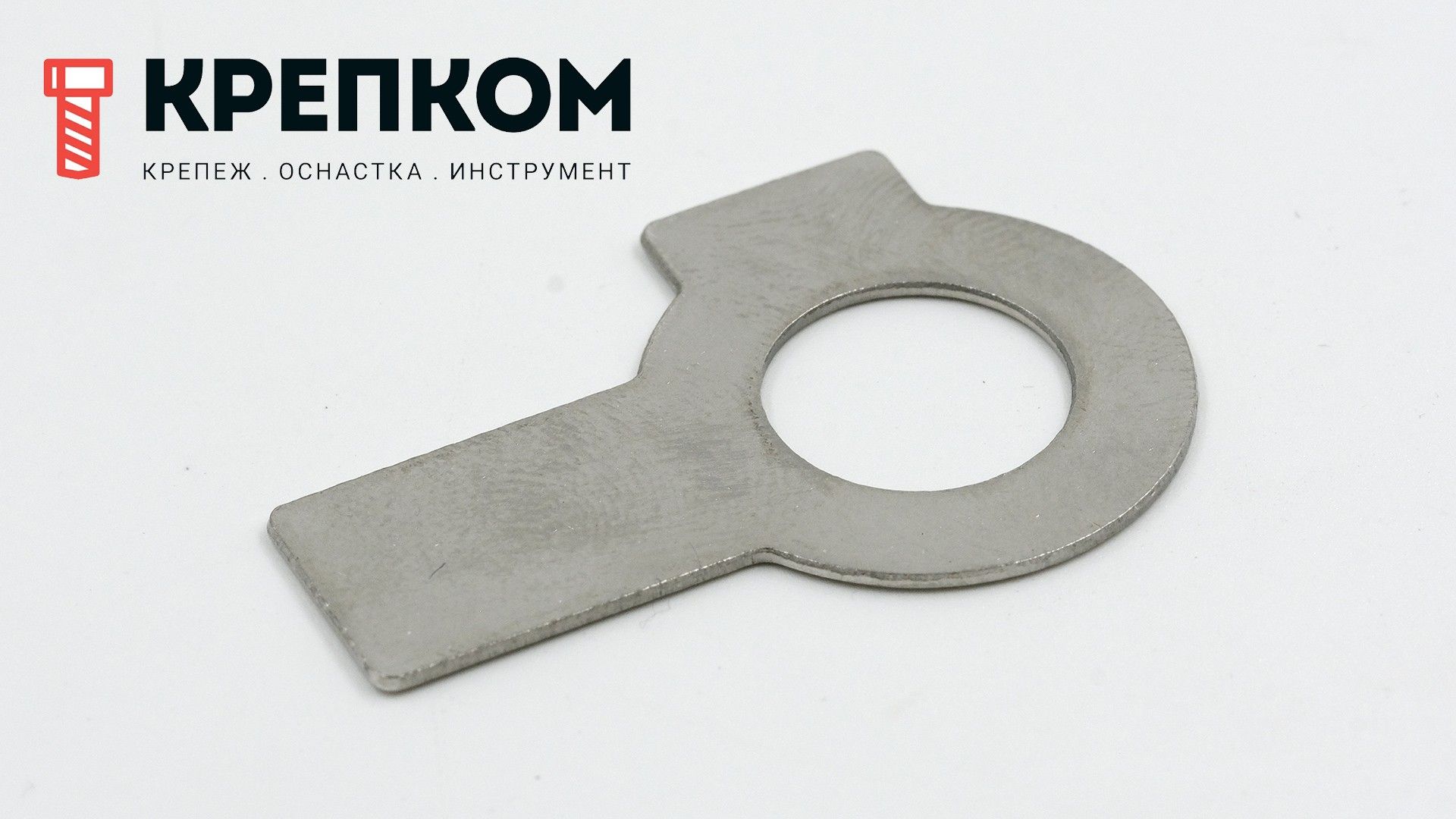

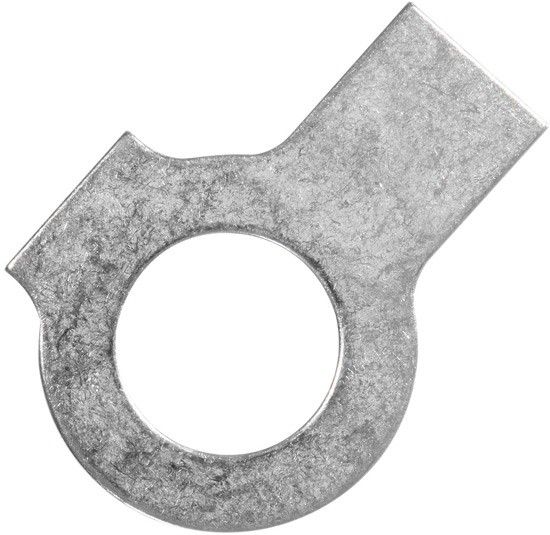

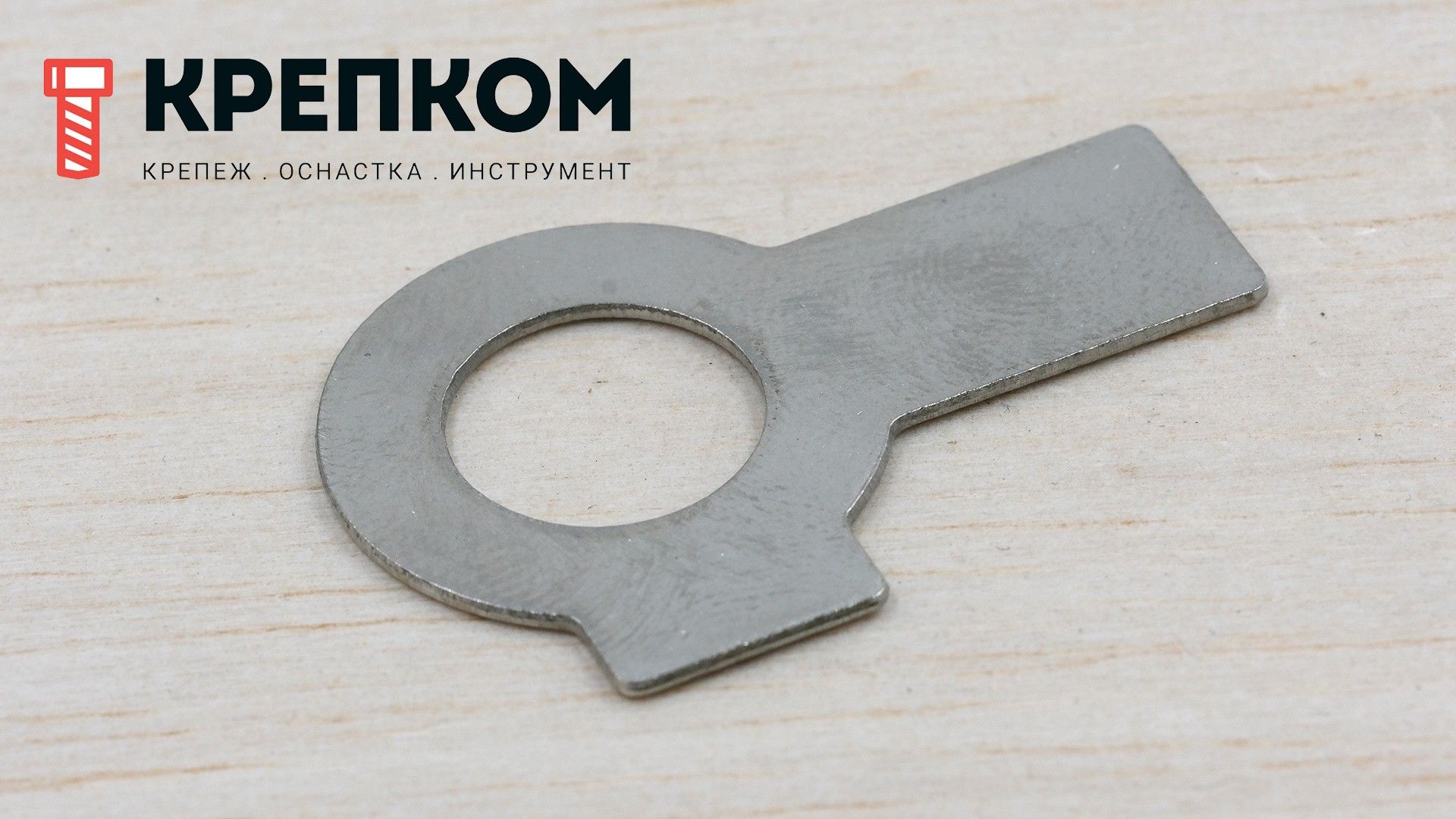

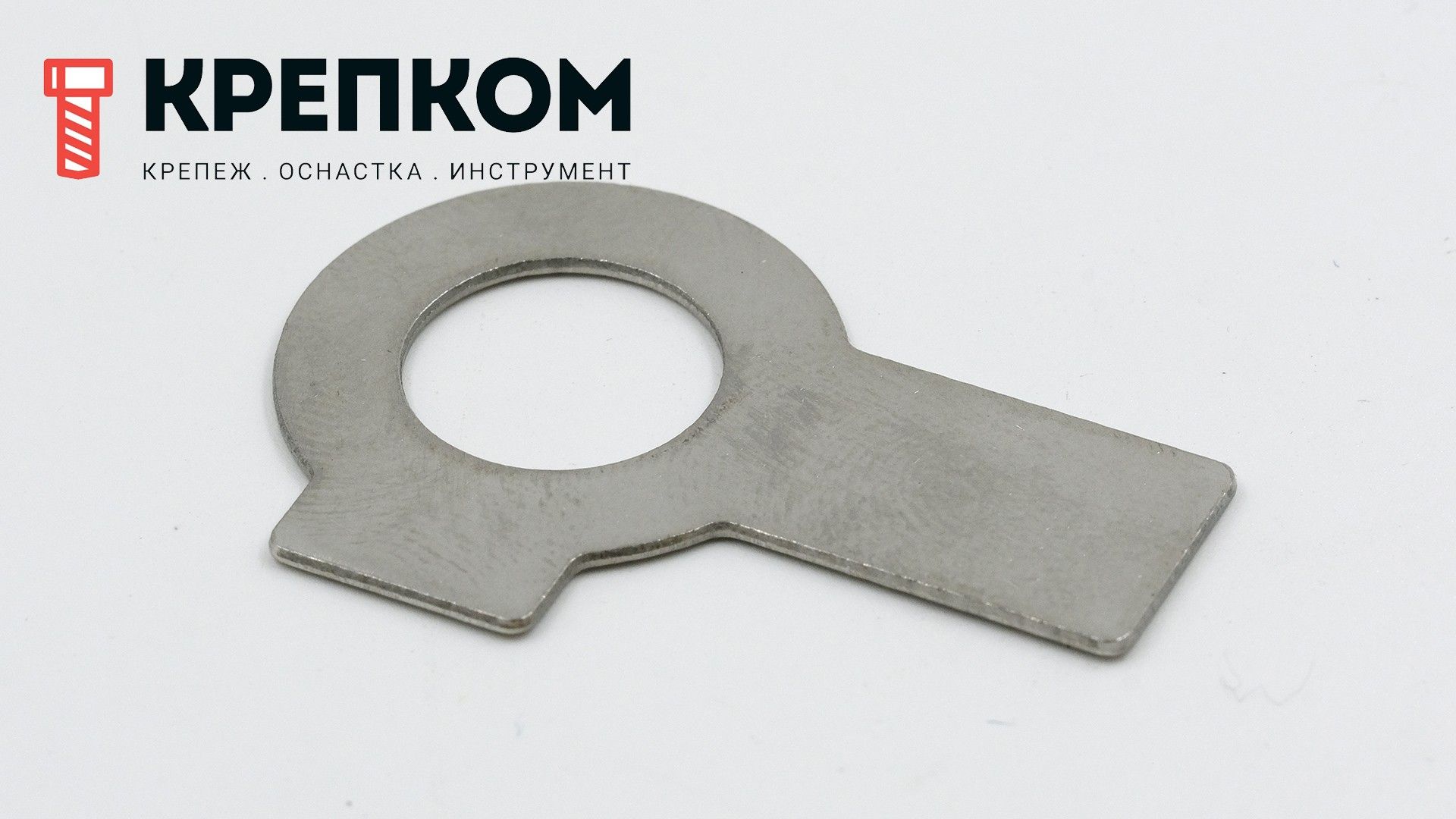

Шайба стопорная с двумя лапками DIN 463, нержавеющая сталь А4
Код товара: WN00099274
- Для принудительной механической блокировки резьбовых соединений.
- Тип шайбы: стопорная с двумя лапками (длинная и короткая).
- Используется с шестигранными болтами и гайками.
- Стопорящий эффект обеспечивается изгибом язычков над сопрягаемыми частями.
- Используется в местах с повышенными вибрационными нагрузками.
- Многоразовая - способность выдерживать повторный отгиб.
- Изготовлена из нержавеющей стали А4 (AISI 316).
- Устойчивость к воздействию кислот, щелочей, хлора, морской воды.
- Температура эксплуатации: от -60 до +450°C.
- Внутренний диаметр отверстия под резьбу от М3 до М52.
- Внешний диаметр варьируется от 7 до 98 мм.
Полезные материалы и статьи
Стандарт DIN 463 в PDF
Описание стандарта DIN 463
Стопорные шайбы или стопорные гайки - что лучше? (видео)
Обзор некоторых видов шайб и их роль в резьбовом соединении
Нержавейка А2 и А4, состав, свойства и отличие
Нержавейка или оцинковка: какой крепеж лучше выбрать и почему?
Как обезопасить крепеж из нержавеющей стали при контакте с алюминием?
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Шайба стопорная с двумя лапками М3 DIN 463, нержавеющая сталь А4
Под резьбу
М3
Внутренний диаметр (мм)
3,2
Внешний диаметр (мм)
7
Толщина шайбы (мм)
0,38
Под резьбу
М3
М3
Внутренний диаметр (мм)
3,2
3,2
Внешний диаметр (мм)
7
7
Толщина шайбы (мм)
0,38
0,38
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М4 DIN 463, нержавеющая сталь А4
Под резьбу
М4
Внутренний диаметр (мм)
4,3
Внешний диаметр (мм)
9
Толщина шайбы (мм)
0,38
Под резьбу
М4
М4
Внутренний диаметр (мм)
4,3
4,3
Внешний диаметр (мм)
9
9
Толщина шайбы (мм)
0,38
0,38
1276
шт
20
руб.
1 шт
Шайба стопорная с двумя лапками М5 DIN 463, нержавеющая сталь А4
Под резьбу
М5
Внутренний диаметр (мм)
5,3
Внешний диаметр (мм)
10
Толщина шайбы (мм)
0,5
Под резьбу
М5
М5
Внутренний диаметр (мм)
5,3
5,3
Внешний диаметр (мм)
10
10
Толщина шайбы (мм)
0,5
0,5
40521
шт
2
руб.
1 шт
Шайба стопорная с двумя лапками М6 DIN 463, нержавеющая сталь А4
Под резьбу
М6
Внутренний диаметр (мм)
6,4
Внешний диаметр (мм)
12,5
Толщина шайбы (мм)
0,5
Под резьбу
М6
М6
Внутренний диаметр (мм)
6,4
6,4
Внешний диаметр (мм)
12,5
12,5
Толщина шайбы (мм)
0,5
0,5
1490
шт
13
руб.
1 шт
Шайба стопорная с двумя лапками М8 DIN 463, нержавеющая сталь А4
Под резьбу
М8
Внутренний диаметр (мм)
8,4
Внешний диаметр (мм)
17
Толщина шайбы (мм)
0,75
Под резьбу
М8
М8
Внутренний диаметр (мм)
8,4
8,4
Внешний диаметр (мм)
17
17
Толщина шайбы (мм)
0,75
0,75
1290
шт
8
руб.
1 шт
Шайба стопорная с двумя лапками М10 DIN 463, нержавеющая сталь А4
Под резьбу
М10
Внутренний диаметр (мм)
10,5
Внешний диаметр (мм)
21
Толщина шайбы (мм)
0,75
Под резьбу
М10
М10
Внутренний диаметр (мм)
10,5
10,5
Внешний диаметр (мм)
21
21
Толщина шайбы (мм)
0,75
0,75
970
шт
20
руб.
1 шт
Шайба стопорная с двумя лапками М12 DIN 463, нержавеющая сталь А4
Под резьбу
М12
Внутренний диаметр (мм)
13
Внешний диаметр (мм)
24
Толщина шайбы (мм)
1
Под резьбу
М12
М12
Внутренний диаметр (мм)
13
13
Внешний диаметр (мм)
24
24
Толщина шайбы (мм)
1
1
6046
шт
19
руб.
1 шт
Шайба стопорная с двумя лапками М14 DIN 463, нержавеющая сталь А4
Под резьбу
М4
Внутренний диаметр (мм)
15
Внешний диаметр (мм)
28
Толщина шайбы (мм)
1
Под резьбу
М4
М4
Внутренний диаметр (мм)
15
15
Внешний диаметр (мм)
28
28
Толщина шайбы (мм)
1
1
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М16 DIN 463, нержавеющая сталь А4
Под резьбу
М16
Внутренний диаметр (мм)
17
Внешний диаметр (мм)
30
Толщина шайбы (мм)
1
Под резьбу
М16
М16
Внутренний диаметр (мм)
17
17
Внешний диаметр (мм)
30
30
Толщина шайбы (мм)
1
1
841
шт
33
руб.
1 шт
Шайба стопорная с двумя лапками М18 DIN 463, нержавеющая сталь А4
Под резьбу
М18
Внутренний диаметр (мм)
19
Внешний диаметр (мм)
34
Толщина шайбы (мм)
1
Под резьбу
М18
М18
Внутренний диаметр (мм)
19
19
Внешний диаметр (мм)
34
34
Толщина шайбы (мм)
1
1
71
руб.
1 шт
Шайба стопорная с двумя лапками М20 DIN 463, нержавеющая сталь А4
Под резьбу
М20
Внутренний диаметр (мм)
21
Внешний диаметр (мм)
37
Толщина шайбы (мм)
1
Под резьбу
М20
М20
Внутренний диаметр (мм)
21
21
Внешний диаметр (мм)
37
37
Толщина шайбы (мм)
1
1
410
шт
35
руб.
1 шт
Шайба стопорная с двумя лапками М22 DIN 463, нержавеющая сталь А4
Под резьбу
М22
Внутренний диаметр (мм)
23
Внешний диаметр (мм)
39
Толщина шайбы (мм)
1
Под резьбу
М22
М22
Внутренний диаметр (мм)
23
23
Внешний диаметр (мм)
39
39
Толщина шайбы (мм)
1
1
63
руб.
1 шт
Шайба стопорная с двумя лапками М24 DIN 463, нержавеющая сталь А4
Под резьбу
М24
Внутренний диаметр (мм)
25
Внешний диаметр (мм)
44
Толщина шайбы (мм)
1
Под резьбу
М24
М24
Внутренний диаметр (мм)
25
25
Внешний диаметр (мм)
44
44
Толщина шайбы (мм)
1
1
14
шт
63
руб.
1 шт
Шайба стопорная с двумя лапками М27 DIN 463, нержавеющая сталь А4
Под резьбу
М27
Внутренний диаметр (мм)
28
Внешний диаметр (мм)
50
Толщина шайбы (мм)
1,6
Под резьбу
М27
М27
Внутренний диаметр (мм)
28
28
Внешний диаметр (мм)
50
50
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М30 DIN 463, нержавеющая сталь А4
Под резьбу
М30
Внутренний диаметр (мм)
31
Внешний диаметр (мм)
56
Толщина шайбы (мм)
1,6
Под резьбу
М30
М30
Внутренний диаметр (мм)
31
31
Внешний диаметр (мм)
56
56
Толщина шайбы (мм)
1,6
1,6
20
шт
121
руб.
1 шт
Шайба стопорная с двумя лапками М33 DIN 463, нержавеющая сталь А4
Под резьбу
М33
Внутренний диаметр (мм)
34
Внешний диаметр (мм)
60
Толщина шайбы (мм)
1,6
Под резьбу
М33
М33
Внутренний диаметр (мм)
34
34
Внешний диаметр (мм)
60
60
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М36 DIN 463, нержавеющая сталь А4
Под резьбу
М36
Внутренний диаметр (мм)
37
Внешний диаметр (мм)
66
Толщина шайбы (мм)
1,6
Под резьбу
М36
М36
Внутренний диаметр (мм)
37
37
Внешний диаметр (мм)
66
66
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М39 DIN 463, нержавеющая сталь А4
Под резьбу
М39
Внутренний диаметр (мм)
40
Внешний диаметр (мм)
72
Толщина шайбы (мм)
1,6
Под резьбу
М39
М39
Внутренний диаметр (мм)
40
40
Внешний диаметр (мм)
72
72
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М42 DIN 463, нержавеющая сталь А4
Под резьбу
М42
Внутренний диаметр (мм)
43
Внешний диаметр (мм)
78
Толщина шайбы (мм)
1,6
Под резьбу
М42
М42
Внутренний диаметр (мм)
43
43
Внешний диаметр (мм)
78
78
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М48 DIN 463, нержавеющая сталь А4
Под резьбу
М48
Внутренний диаметр (мм)
50
Внешний диаметр (мм)
92
Толщина шайбы (мм)
1,6
Под резьбу
М48
М48
Внутренний диаметр (мм)
50
50
Внешний диаметр (мм)
92
92
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная с двумя лапками М52 DIN 463, нержавеющая сталь А4
Под резьбу
М52
Внутренний диаметр (мм)
54
Внешний диаметр (мм)
98
Толщина шайбы (мм)
1,6
Под резьбу
М52
М52
Внутренний диаметр (мм)
54
54
Внешний диаметр (мм)
98
98
Толщина шайбы (мм)
1,6
1,6
Цена обновляется
1 шт
Шайба стопорная с двумя лапками DIN 463 (нержавеющая) используется вместе с шестигранными болтами и гайками с номинальным диаметром от М3 до М52 в машиностроении, авиастроении, приборостроении, деревянном строительстве и других промышленных областях. Она имеет плоскую круглую конструкцию с двумя прямоугольными наружными язычками, расположенными под прямым углом друг к другу, которые при монтаже загибаются.
Принцип действия

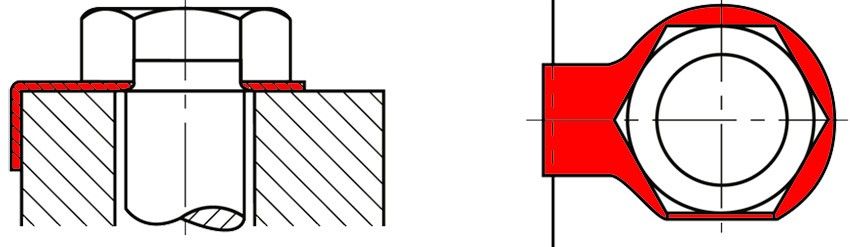

Фигурная шайба с отгибными лапками DIN 463 применяется для стопорения болтового соединения, расположенного близко к краю скрепляемых плоскостей или станины. Длинный фиксирующий язычок загибается за край поверхности, а короткий – за грань гайки или оголовка болта.
Назначение
Лапчатая стопорная шайба из нержавеющей стали подкладывается под крепежные детали, чтобы не только увеличить их опорную поверхность, но и предотвратить ослабление затяжки под влиянием вибрации. В момент приложения крутящего момента она стоит на месте в отличие от обычной шайбы, которая вращается и может повредить прилегающую поверхность или защитное покрытие (оцинковку, краску).
Благодаря прочности и пластичности стали А4 изделие способно выдерживать повторный отгиб на угол 90˚, высокие нагрузки во время эксплуатации, влияние критических температур и воздействие сильноагрессивных сред, включая кислоты, хлориды и морскую воду.
Аналоги DIN 463:
- ГОСТ 13463-77
- ГОСТ 13464-77
Размеры
| Диаметр | Наружный диаметр шайбы, d2 | Ширина лапок шайбы, b | Длина лапок, l1 | Длина лапок, l2 | Толщина, s | Под резьбу |
| 3,2 | 7 | 4 | 13 | 5 | 0,38 | М3 |
| 4,3 | 9 | 5 | 14 | 6,5 | 0,38 | М4 |
| 5,3 | 10 | 6 | 16 | 8 | 0,5 | М5 |
| 6,4 | 12,5 | 7 | 18 | 9 | 0,5 | М6 |
| 8,4 | 17 | 8 | 20 | 11 | 0,75 | М8 |
| 10,5 | 21 | 10 | 22 | 13 | 0,75 | М10 |
| 13 | 24 | 12 | 28 | 15 | 1 | М12 |
| 15 | 28 | 12 | 28 | 16 | 1 | М14 |
| 19 | 34 | 18 | 36 | 20 | 1 | М18 |
| 17 | 30 | 15 | 32 | 18 | 1 | М16 |
| 21 | 37 | 18 | 36 | 21 | 1 | М20 |
| 23 | 39 | 20 | 42 | 23 | 1 | М22 |
| 25 | 44 | 20 | 42 | 25 | 1 | М24 |
| 28 | 50 | 23 | 48 | 29 | 1,6 | М27 |
| 31 | 56 | 26 | 52 | 32 | 1,6 | М30 |
| 34 | 60 | 28 | 56 | 34 | 1,6 | М33 |
| 37 | 66 | 30 | 60 | 38 | 1,6 | М36 |
| 40 | 72 | 32 | 64 | 41 | 1,6 | М39 |
| 43 | 78 | 35 | 70 | 44 | 1,6 | М42 |
| 50 | 92 | 40 | 80 | 50 | 1,6 | М48 |
| 54 | 98 | 44 | 85 | 53 | 1,6 | М52 |
все размеры указаны в мм
Характеристики
-
Тип шайбыСтопорная
-
DIN463
-
ГОСТ13463-77
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Washers with 2 taps
