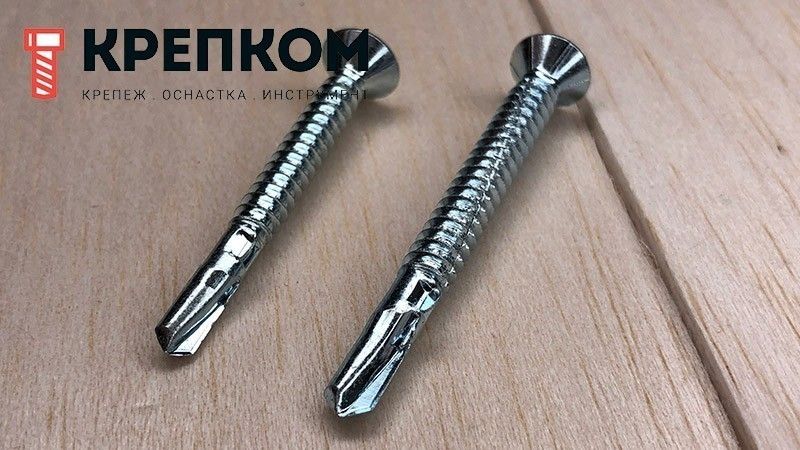

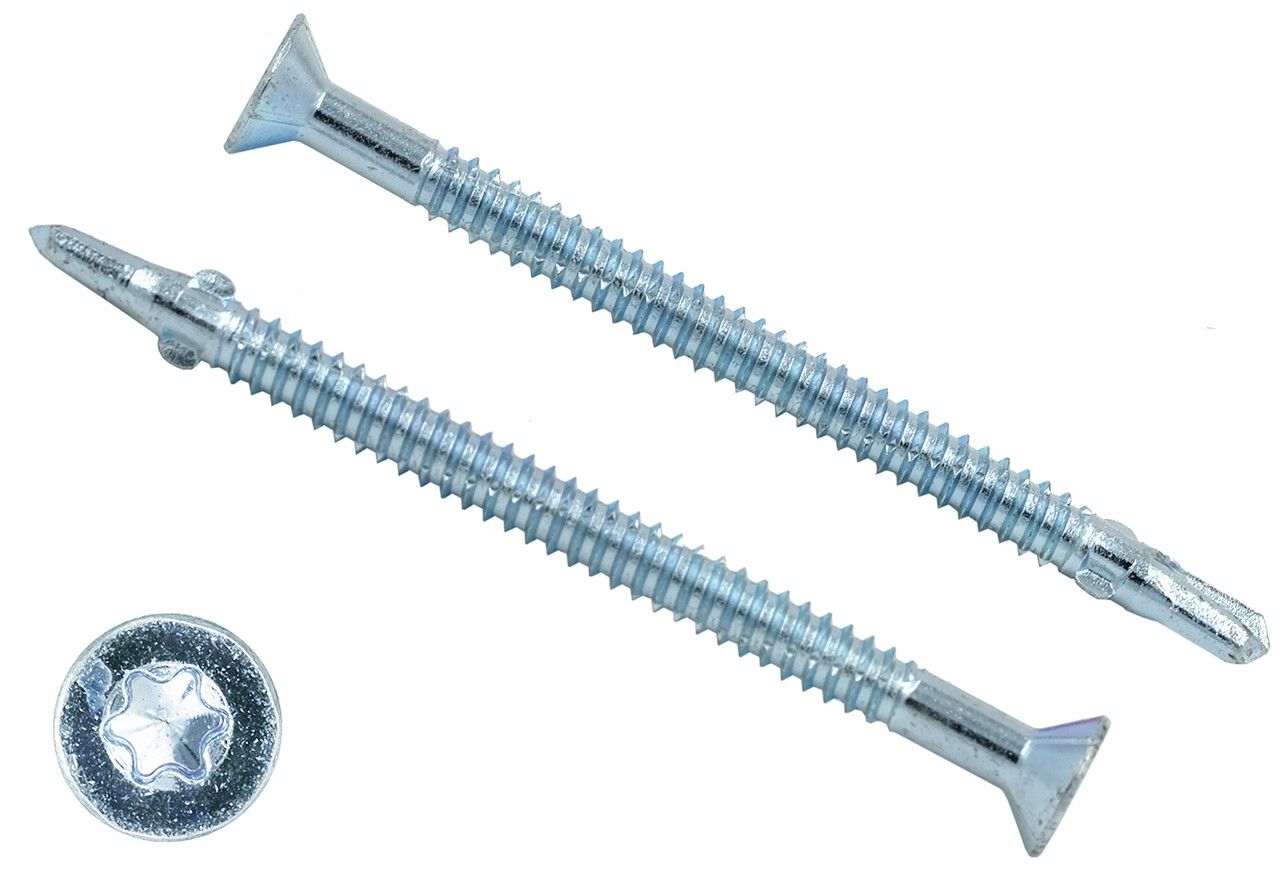

Саморез (флюгель) для крепления дерева к металлу WSDST, шлиц TORX, оцинкованная сталь
- Для крепления досок, брусков, фанеры, ДСП, МДФ к металлической обрешетке.
- Закаленная оцинкованная сталь (прочность ~560 HV).

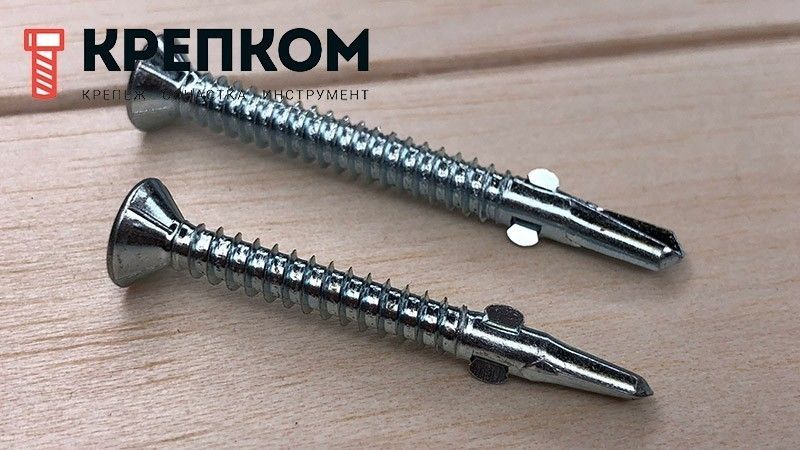

- Крылышки для расширения отверстия в деревянном слое конструкции.
- Зенковочные ребра на потайной головке для заглубления в потай.

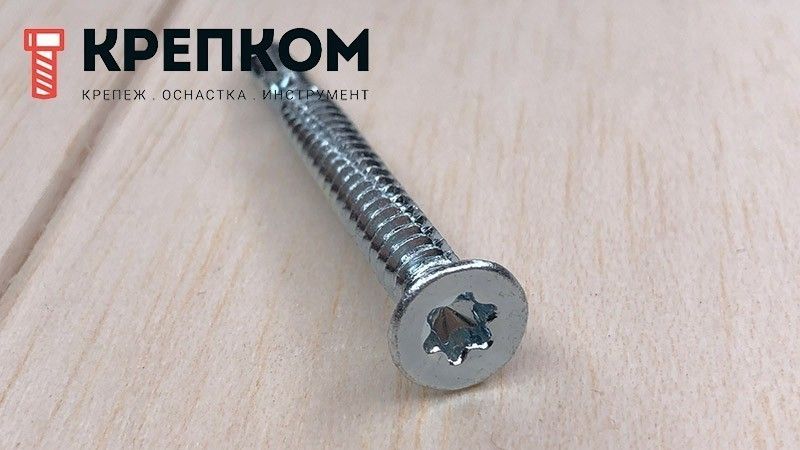

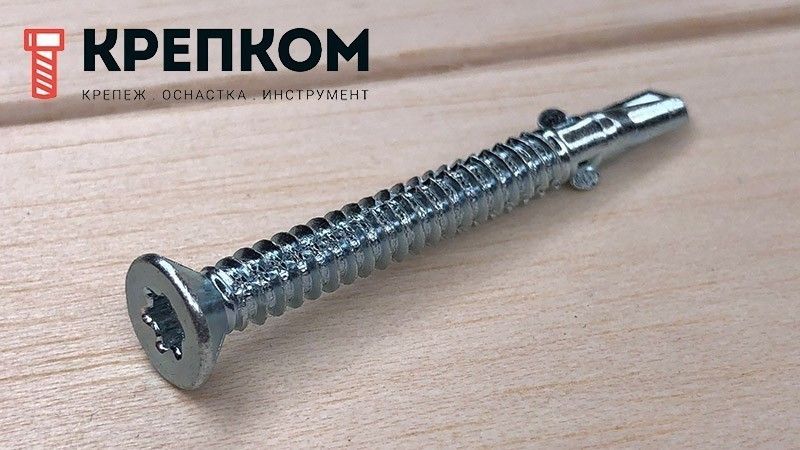

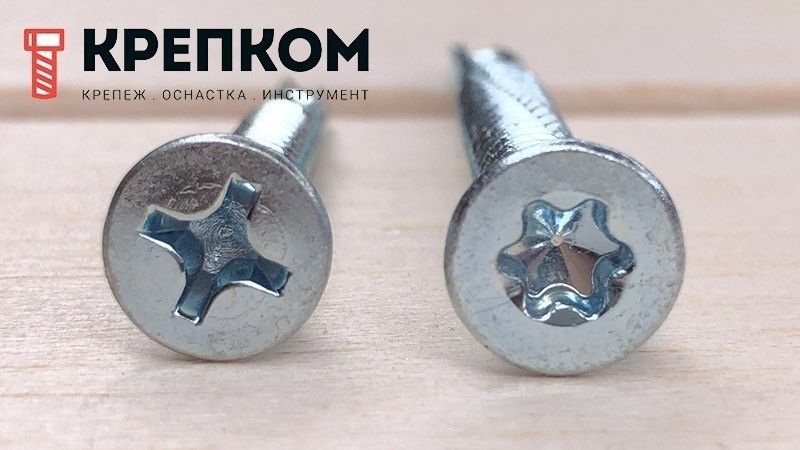

- Шлиц звездочка (Torx) для оптимальной передачи вращающего момента.
- Диаметр резьбы: от 2,9 до 6,3 мм.
Саморез-флюгель WSDST TORX (~DIN 7504 P) – это самонарезающие самосверлящие винты для дерева и металла, которые сами просверливают скрепляемые материалы и нарезают резьбу в металлической детали. Они имеют потайную головку с ребрами для зенковки посадочного места в древесине с целью аккуратной установки «заподлицо» и лучшего сцепления с поверхностью. Звездообразный шлиц TORX обеспечивает хорошую центровку и более высокий крутящий момент, чем крестообразный. Изготовлен из углеродистой стали с последующей закалкой и оцинковкой (Cr3 zinc plated A2-F). Цинковое покрытие на основе трёхвалентного хрома гарантирует высокую степень защиты от коррозии.

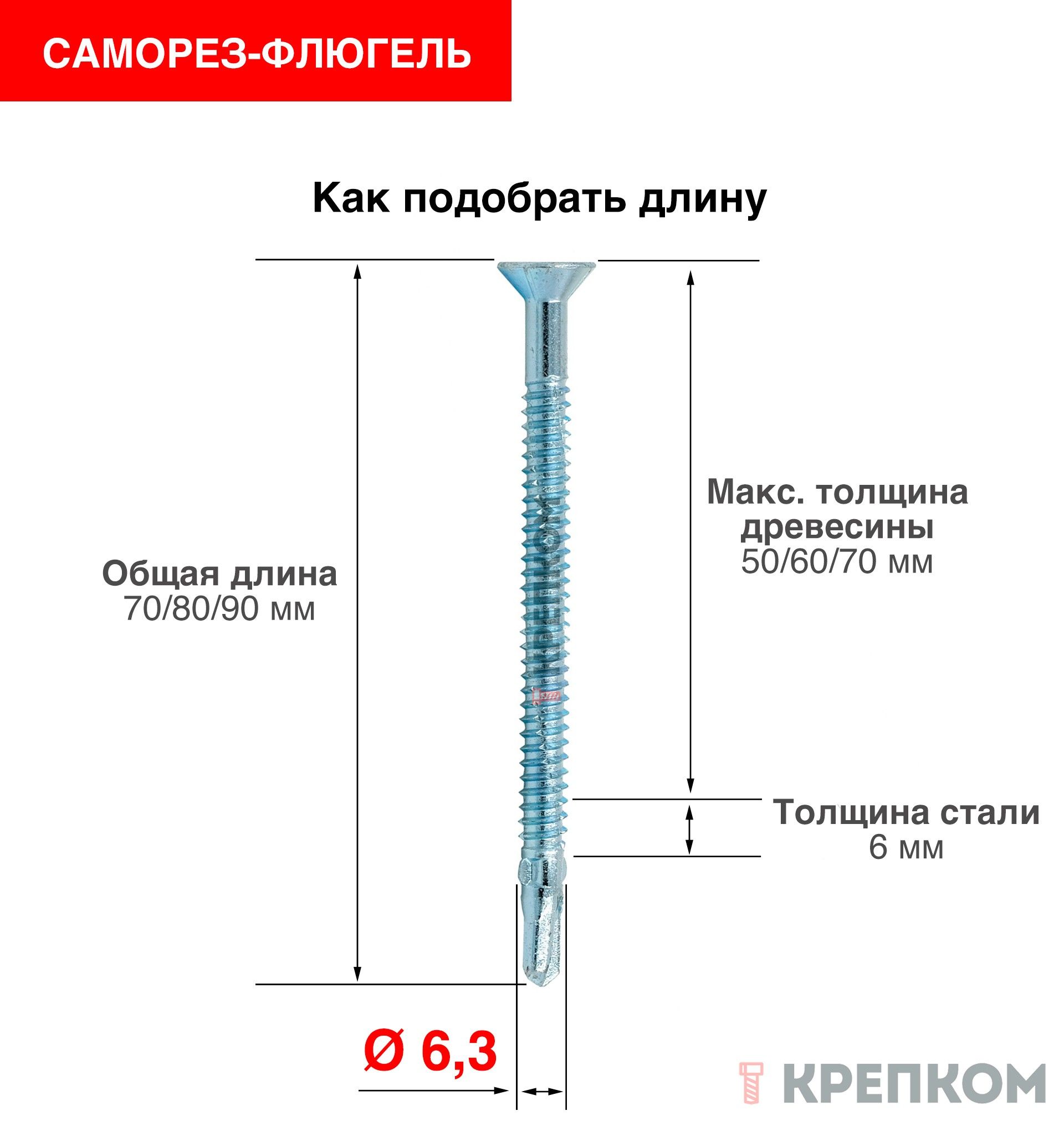

Следует учесть, что при вкручивании важна низкая скорость вращения шуруповерта или дрели. Для стали, толщиной более 6 мм потребуется сверление отверстия сверлом. Не использовать закаленную сталь, избегать сварных швов
Назначение

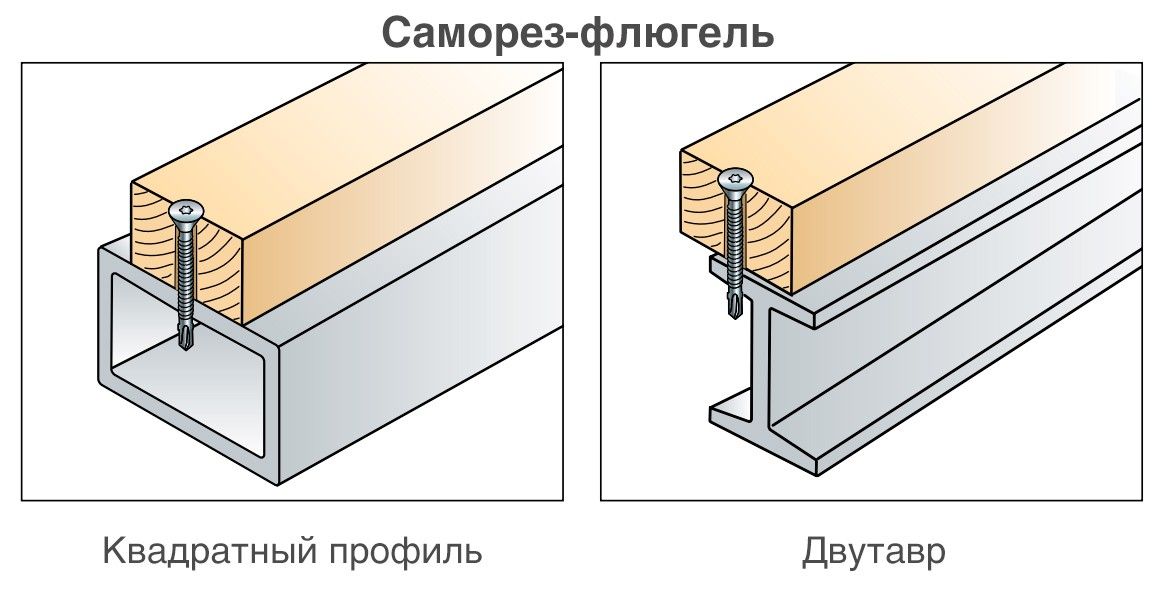

Флюгельный саморез со сверлом и крылышками предназначен для соединения деревянных элементов с тонколистовым металлом, профилированными листами или профилями. Подходит для установки в листы из нержавейки, алюминия, стали, латуни, никеля или меди. Часто используется при облицовке фасадов, возведении заборов (штакетник крепится на металлокаркас), кузова грузовика, автобуса, обшивка кузова и рамы панелями.
Преимущества

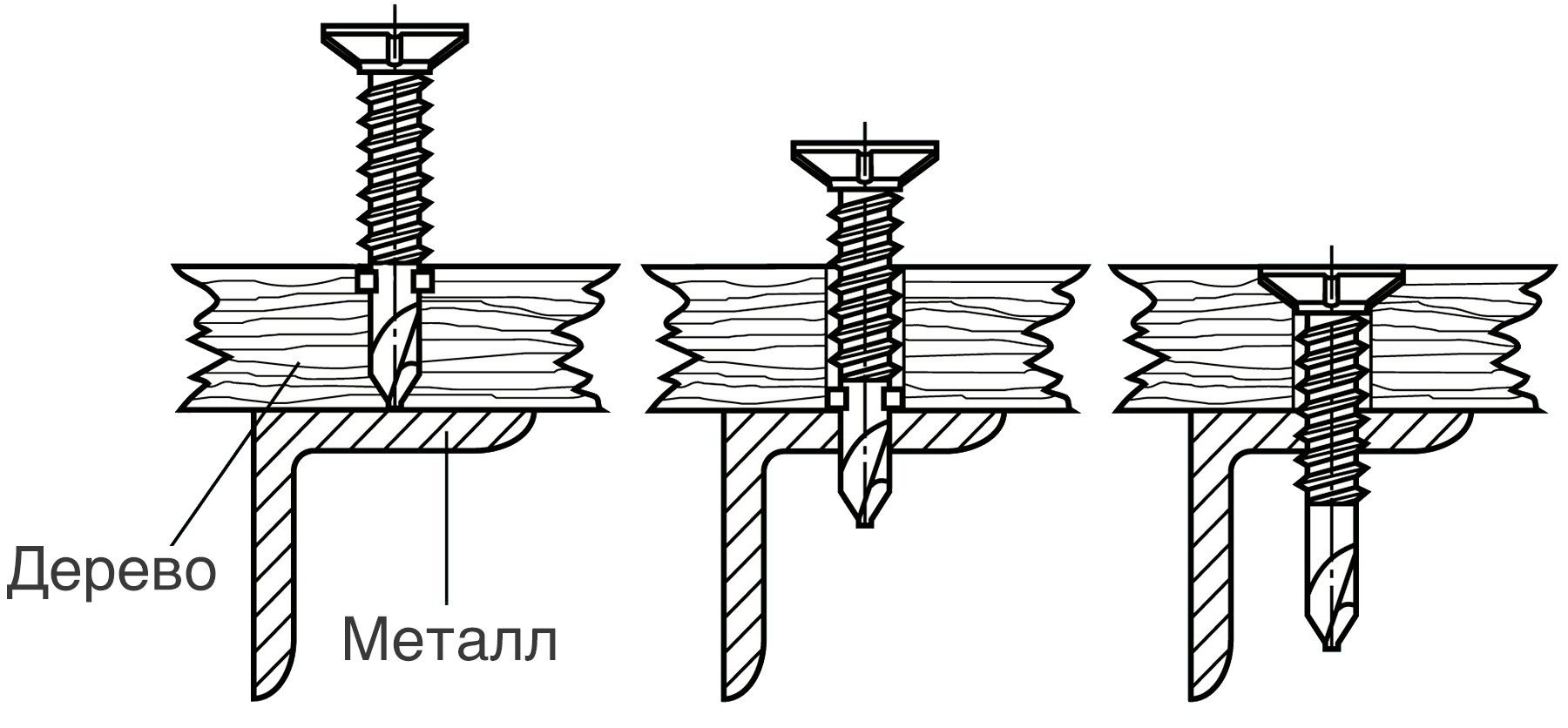

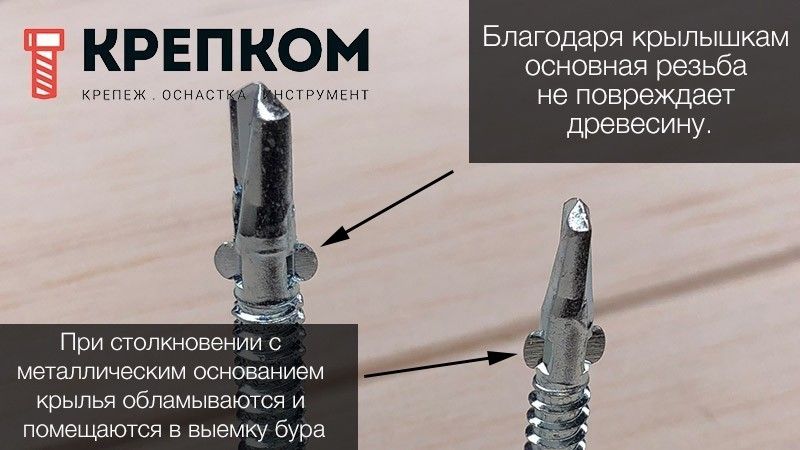

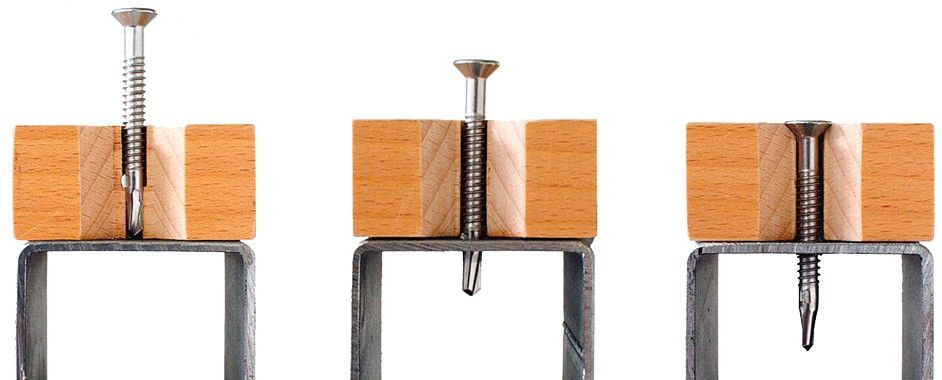

Потай саморез TORX со сверлом (буром), именуемый «флюгель», не требуют предварительного сверления в тонколистовой стали толщиной до 6 мм. В противном случае потребуется подготовка отверстия сверлом соответствующего диаметра. Он имеет два выступа (крыла, уса, ушка) перед буром, которые растачивают диаметр отверстия в деревянной конструкции для легкого прохождения резьбовой части шурупа через древесину. При столкновении с металлическим основанием крылья обламываются и помещаются в выемку бура.
Размеры
| Диаметр d | Диаметр сверла dp | Диаметр головки dk | Высота головки k | Шлиц TX |
| 2,9 | 2,3 | 5,5 | 1,7 | 8 |
| 3,5 | 2,8 | 7,3 | 2,1 | 10 |
| 3,9 | 3,1 | 7,5 | 2,3 | 15 |
| 4,2 | 3,6 | 8,4 | 2,5 | 20 |
| 4,8 | 4,1 | 9,5 | 3,0 | 20 |
| 5,5 | 4,8 | 10,8 | 3,4 | 25 |
| 6,3 | 5,8 | 12,4 | 3,8 | 30 |
Характеристики
-
Тип саморезаПо металлу / Со сверлом
-
DIN7504
-
Единицы измеренияшт
-
ШлицTORX
-
Форма головкиПотайная
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Phillips flat countersunk head self-drilling screws form H, with ribs and wings ~DIN 7504P
