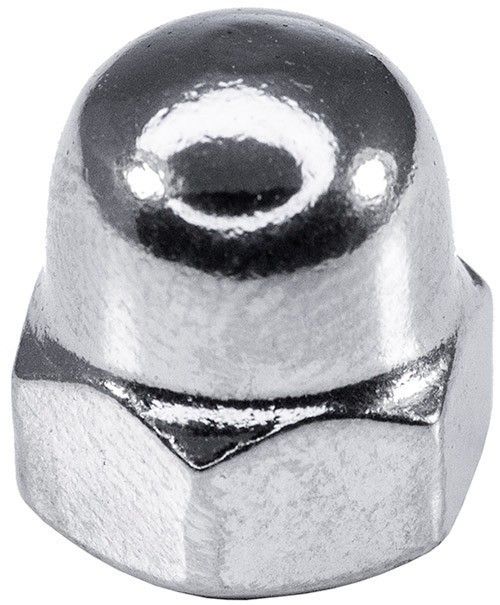

Гайка колпачковая с мелкой резьбой DIN 1587, нержавеющая сталь А2
Код товара: WN00287909
Ваш консультант Анастасия
7 (921) 091-15-13- Функции: крепежная, декоративная, защитная.
- Куполообразный колпачок закрывает резьбовой конец стержня (шпильки, болта).
- Глухая конструкция обеспечивает герметичность соединения.
- Шестигранное основание со стандартными размерами «под ключ».
- Гаечная метрическая резьба от М3 до М24, с мелким шагом.
- При затягивании до упора, происходит стопорение на резьбе, после чего ее тяжело выкрутить без применения инструмента.
- Нержавеющая сталь А2 (304) обеспечивает металлический блеск и отличную коррозионную стойкость во влажных средах и на открытых площадках.
- Применение: пищевое и медицинское оборудование, крепление сантехники, производство мебели, конвейеров, станков, приборов, сборка рекламных конструкций и бытовой техники.
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Гайка колпачковая с мелким шагом М8х1 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М8
Шаг резьбы (мм)
1
Высота гайки (мм)
15
Размер под ключ (мм)
13
Диаметр резьбы
М8
М8
Шаг резьбы (мм)
1
1
Высота гайки (мм)
15
15
Размер под ключ (мм)
13
13
553
руб.
1 шт
Гайка колпачковая с мелким шагом М10х1 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М10
Шаг резьбы (мм)
1,25
Высота гайки (мм)
18
Размер под ключ (мм)
16
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
18
18
Размер под ключ (мм)
16
16
1045
руб.
1 шт
Гайка колпачковая с мелким шагом М10х1,25 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М10
Шаг резьбы (мм)
1,25
Высота гайки (мм)
18
Размер под ключ (мм)
16
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
18
18
Размер под ключ (мм)
16
16
663
руб.
1 шт
Гайка колпачковая с мелким шагом М12х1,25 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М12
Шаг резьбы (мм)
1,25
Высота гайки (мм)
22
Размер под ключ (мм)
18
Диаметр резьбы
М12
М12
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
22
22
Размер под ключ (мм)
18
18
1153
руб.
1 шт
Гайка колпачковая с мелким шагом М12х1,5 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М12
Шаг резьбы (мм)
1,5
Высота гайки (мм)
22
Размер под ключ (мм)
18
Диаметр резьбы
М12
М12
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
22
22
Размер под ключ (мм)
18
18
1153
руб.
1 шт
Гайка колпачковая с мелким шагом М14х1,5 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М14
Шаг резьбы (мм)
1,5
Высота гайки (мм)
25
Размер под ключ (мм)
21
Диаметр резьбы
М14
М14
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
25
25
Размер под ключ (мм)
21
21
2883
руб.
1 шт
Гайка колпачковая с мелким шагом М16х1,5 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М16
Шаг резьбы (мм)
1,5
Высота гайки (мм)
28
Размер под ключ (мм)
24
Диаметр резьбы
М16
М16
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
28
28
Размер под ключ (мм)
24
24
1163
руб.
1 шт
Гайка колпачковая с мелким шагом М18х1,5 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М18
Шаг резьбы (мм)
1,5
Высота гайки (мм)
32
Размер под ключ (мм)
27
Диаметр резьбы
М18
М18
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
32
32
Размер под ключ (мм)
27
27
7778
руб.
1 шт
Гайка колпачковая с мелким шагом М20х1,5 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М20
Шаг резьбы (мм)
1,5
Высота гайки (мм)
34
Размер под ключ (мм)
30
Диаметр резьбы
М20
М20
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
34
34
Размер под ключ (мм)
30
30
5803
руб.
1 шт
Гайка колпачковая с мелким шагом М20х2 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М20
Шаг резьбы (мм)
2
Высота гайки (мм)
34
Размер под ключ (мм)
30
Диаметр резьбы
М20
М20
Шаг резьбы (мм)
2
2
Высота гайки (мм)
34
34
Размер под ключ (мм)
30
30
7648
руб.
1 шт
Гайка колпачковая с мелким шагом М22х1,5 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М22
Шаг резьбы (мм)
1,5
Высота гайки (мм)
39
Размер под ключ (мм)
34
Диаметр резьбы
М22
М22
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
39
39
Размер под ключ (мм)
34
34
11565
руб.
1 шт
Гайка колпачковая с мелким шагом М24х2 DIN 1587, нержавеющая сталь А2
Диаметр резьбы
М24
Шаг резьбы (мм)
2
Высота гайки (мм)
42
Размер под ключ (мм)
36
Диаметр резьбы
М24
М24
Шаг резьбы (мм)
2
2
Высота гайки (мм)
42
42
Размер под ключ (мм)
36
36
18648
руб.
1 шт

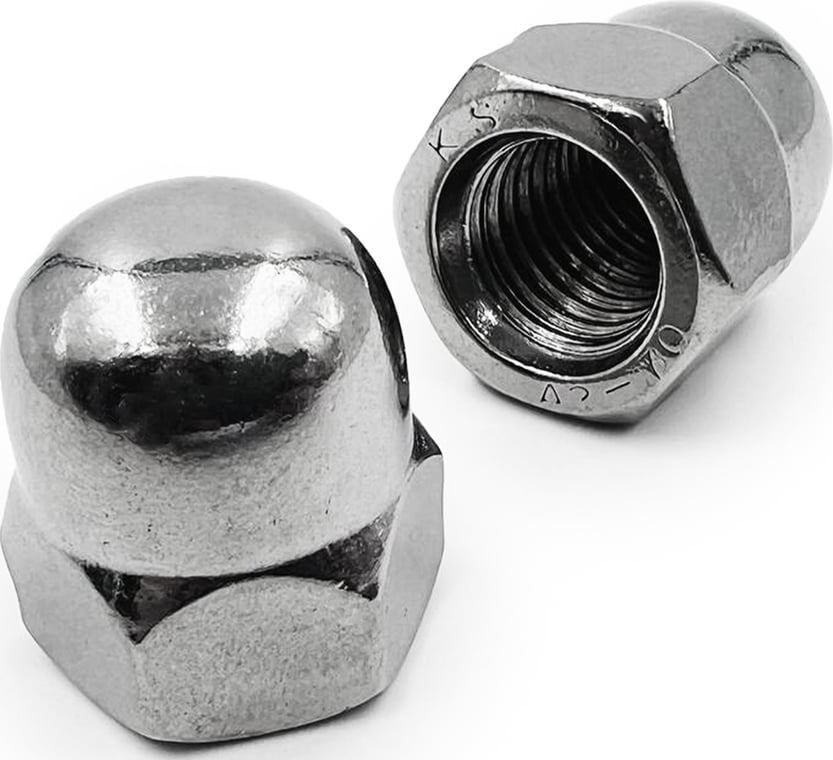

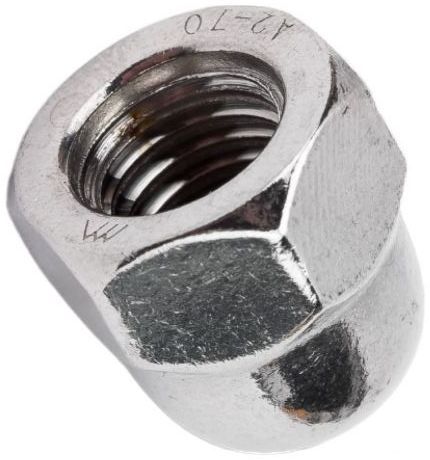

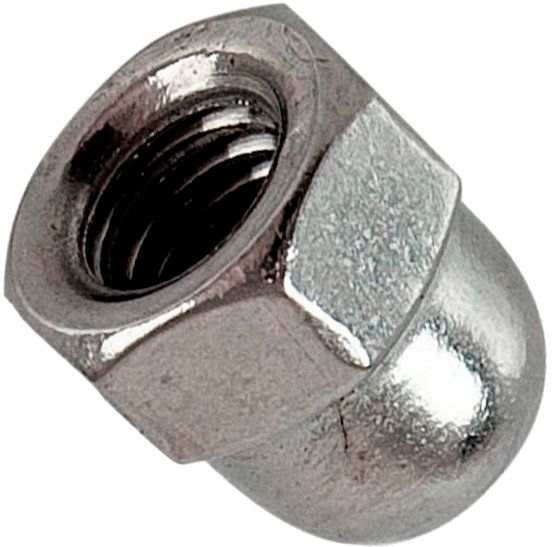

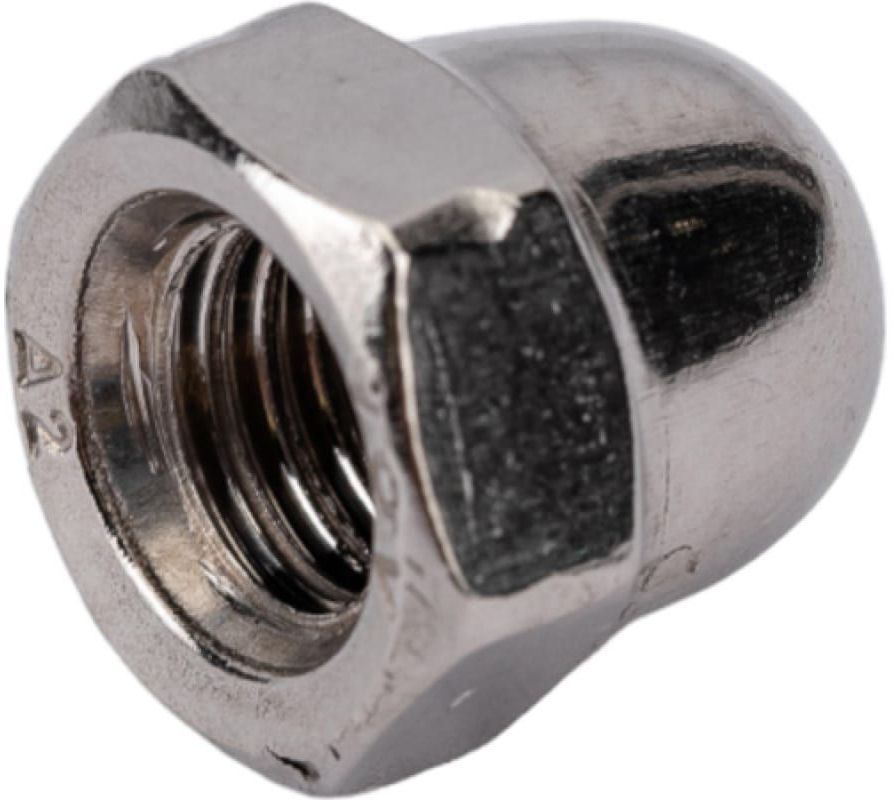

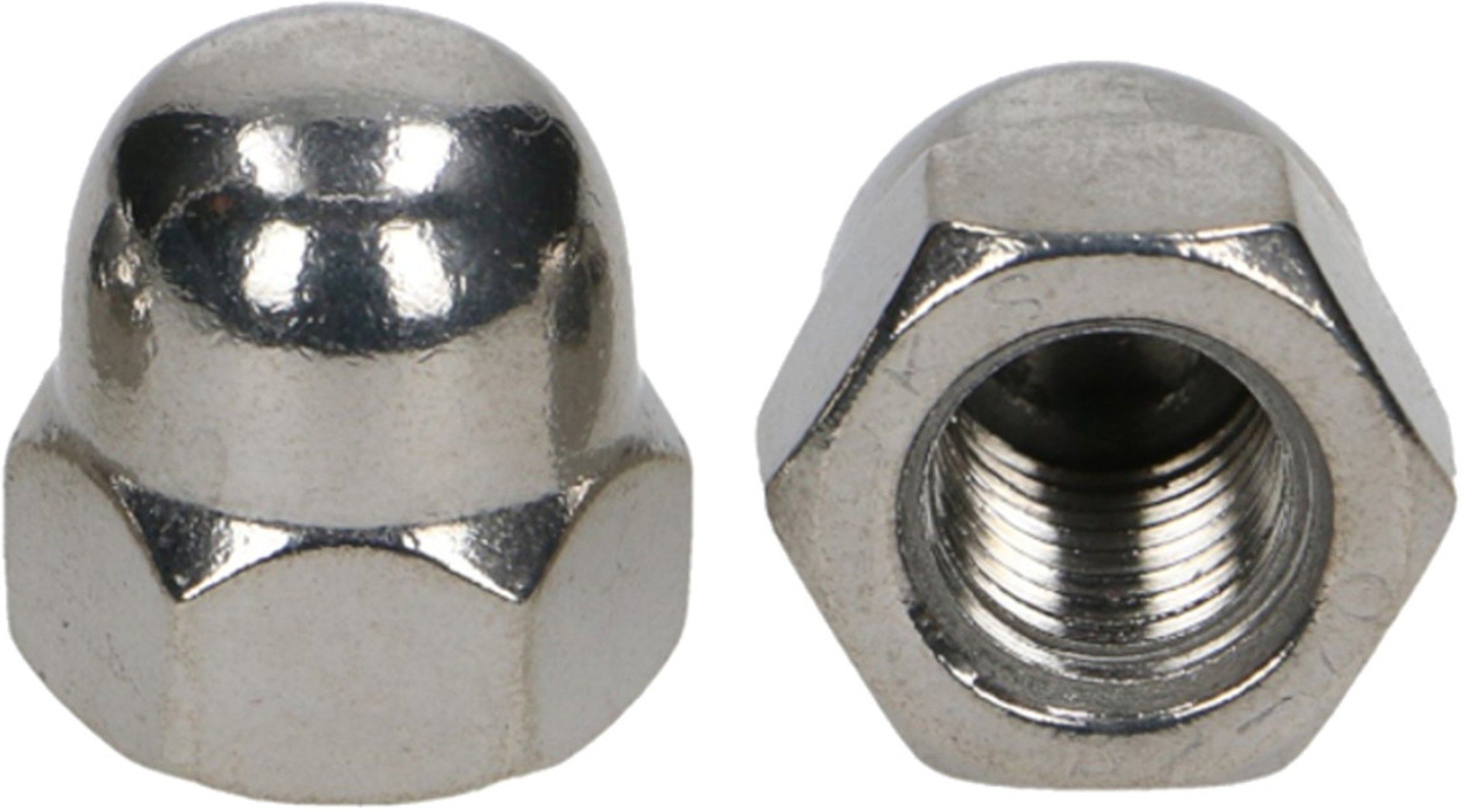

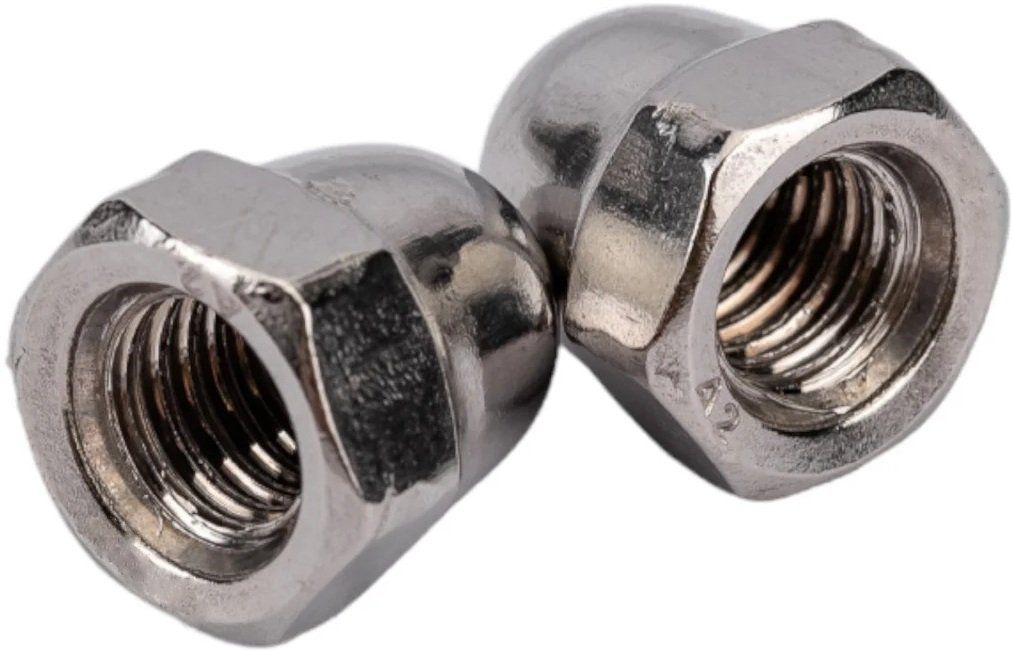

Гайка колпачковая высокая DIN 1587 из нержавеющей стали марки А2 имеет шестигранную форму со сферическим вытянутым колпачком с одного из торцов. В глухом отверстии накатана метрическая мелкая резьба. Это отличное решение для того, чтобы закрыть резьбовой конец шпильки или болта и одновременно притянуть прикрепляемую деталь. Крепеж обладает высокой прочностью и коррозионной стойкостью.
Применение

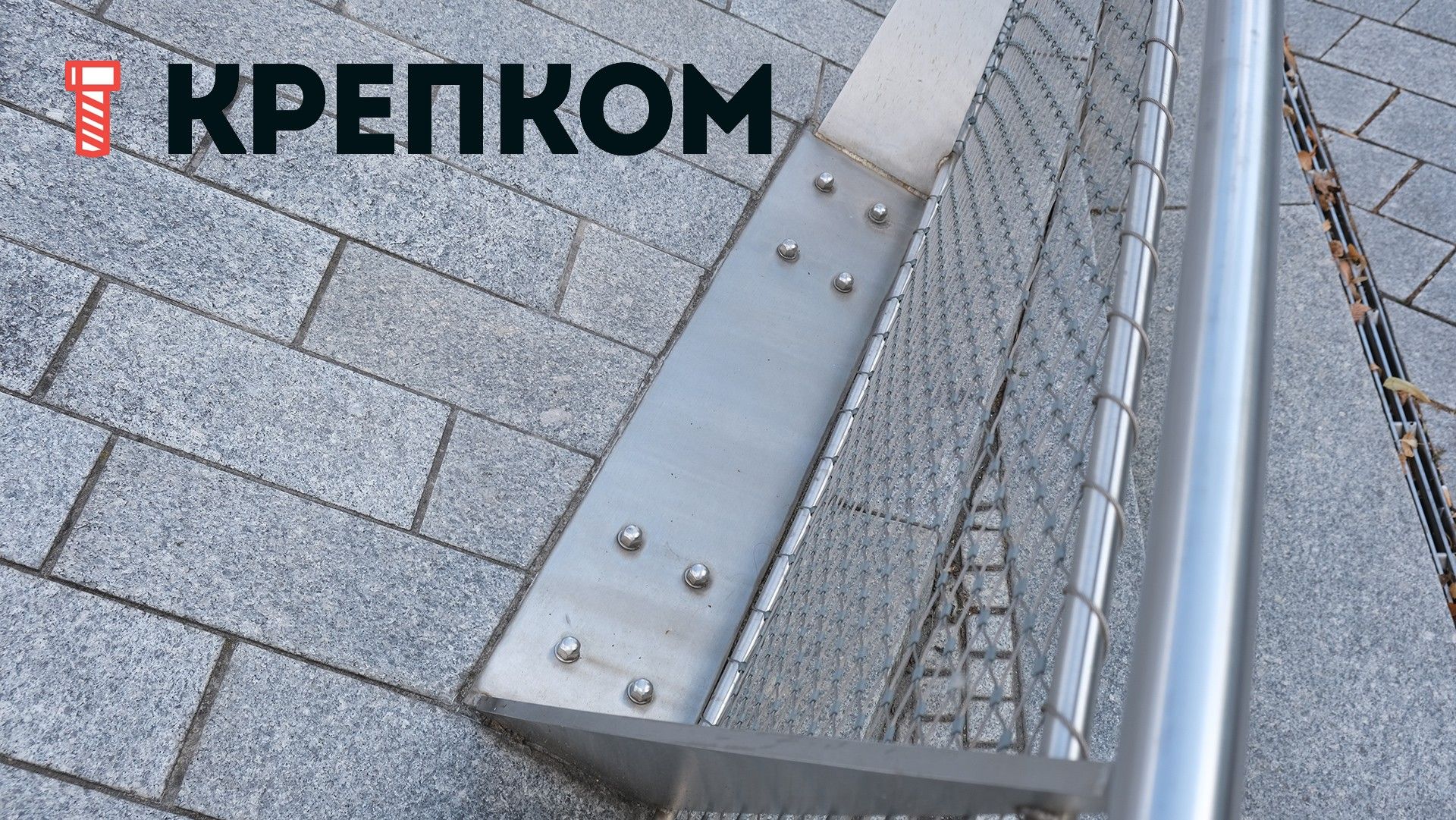

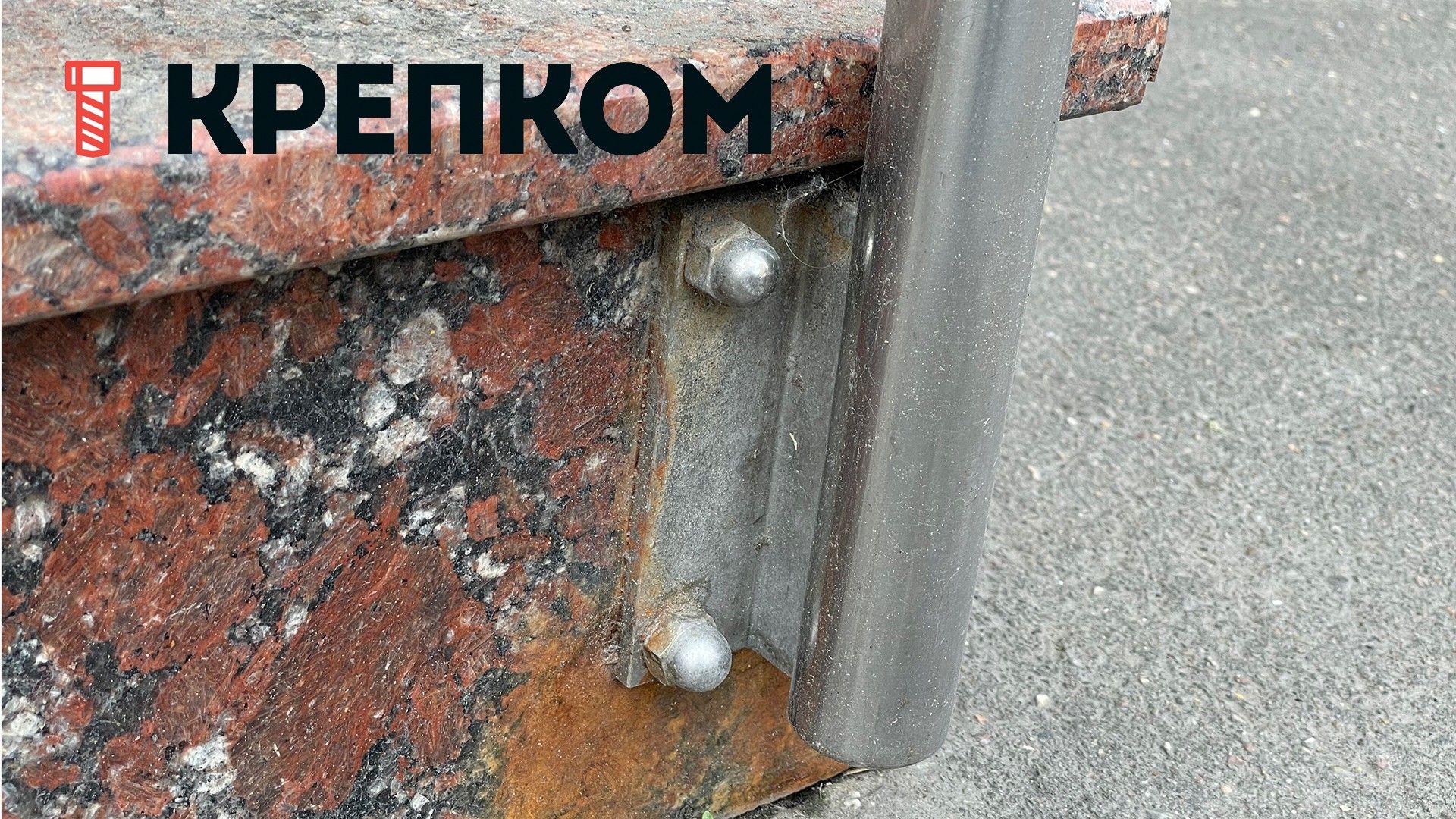

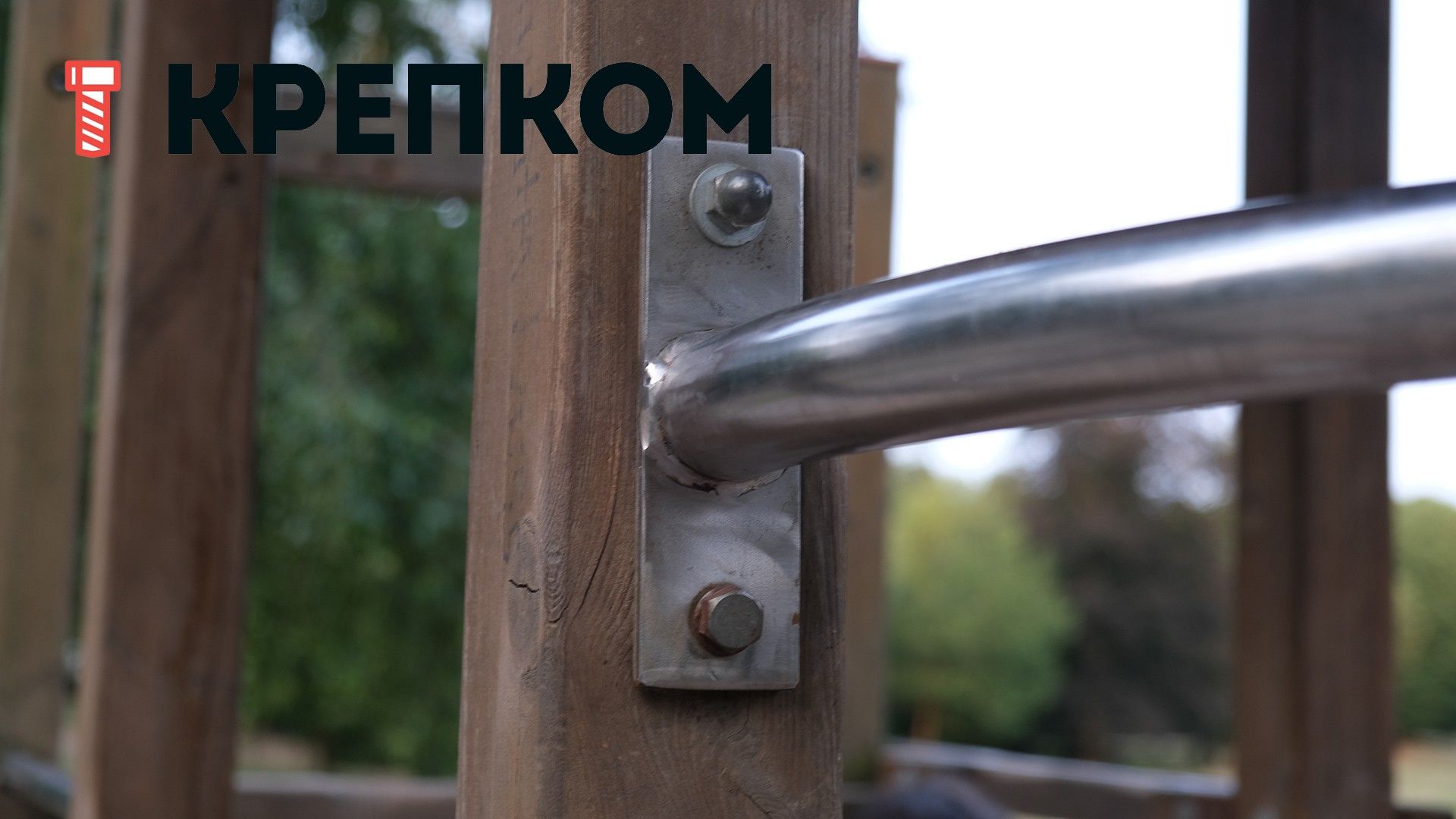

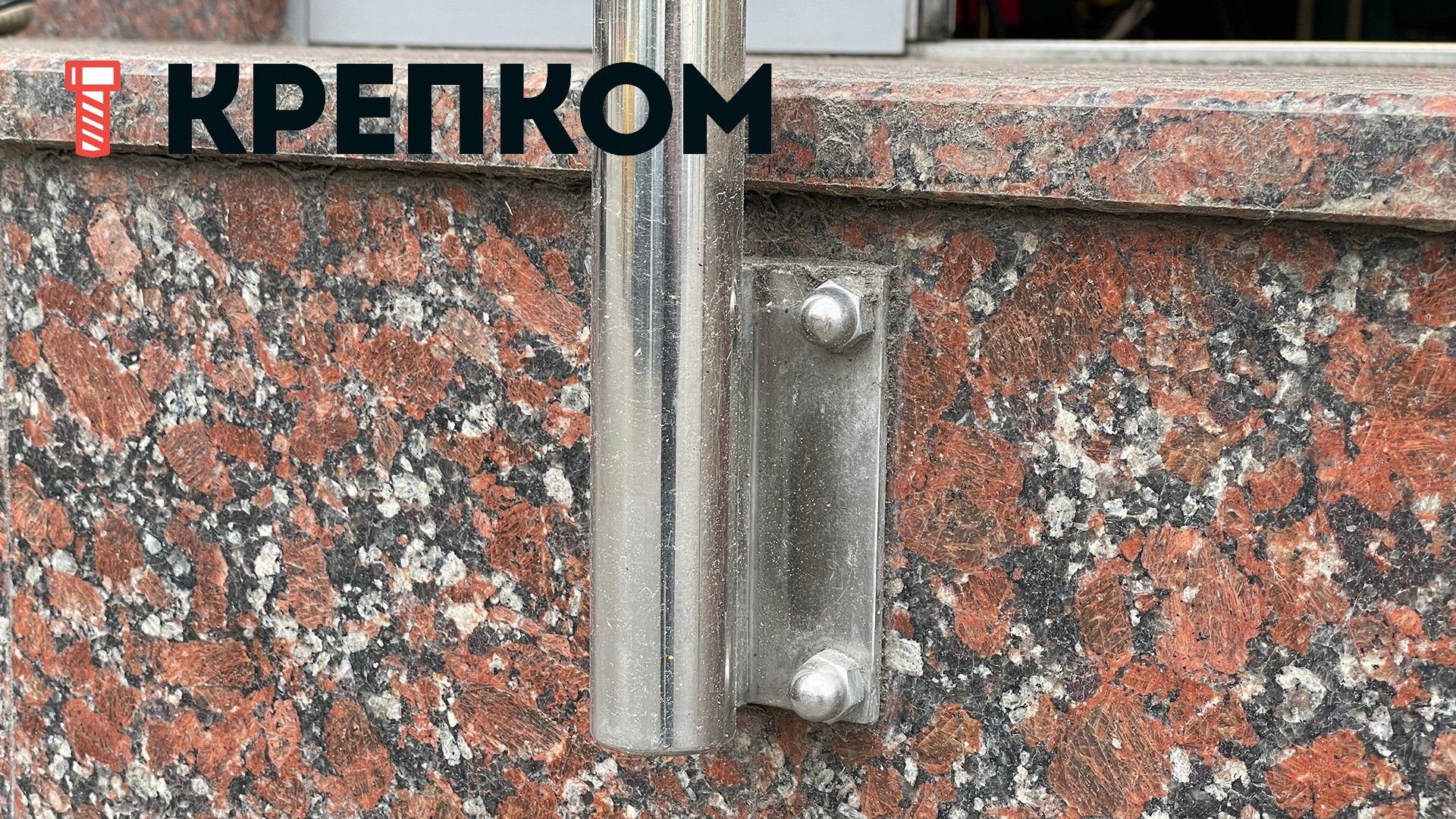

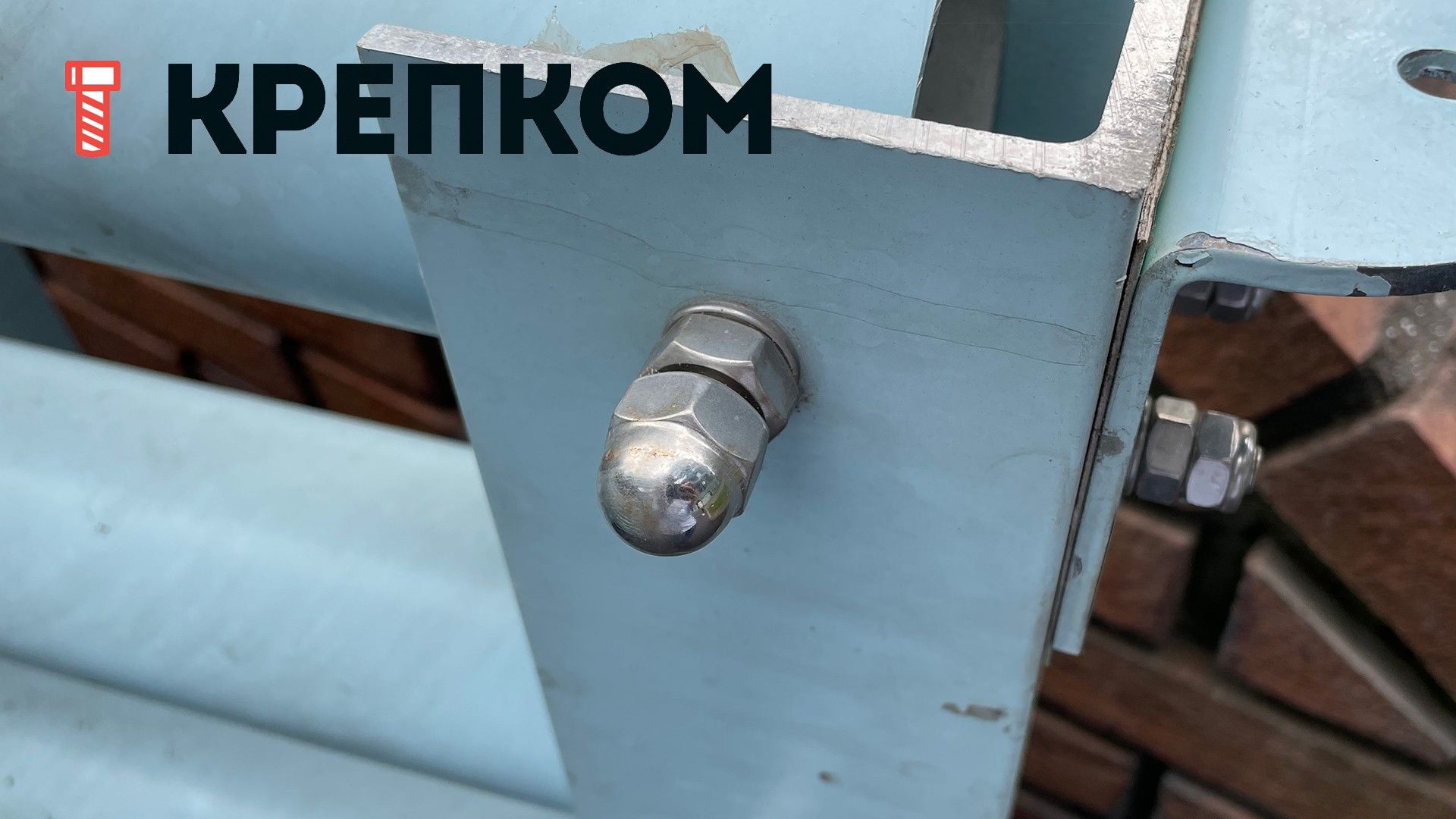

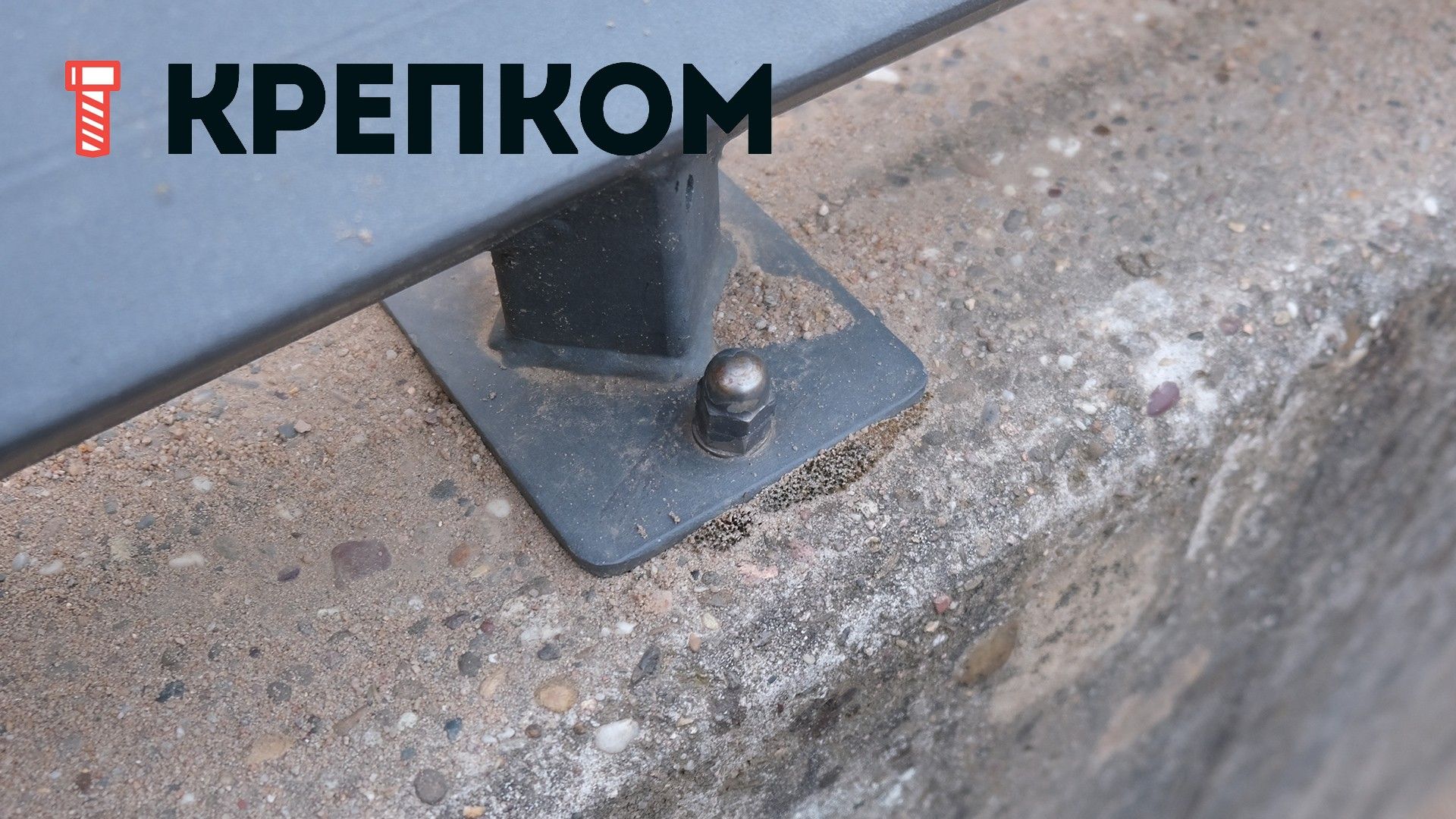

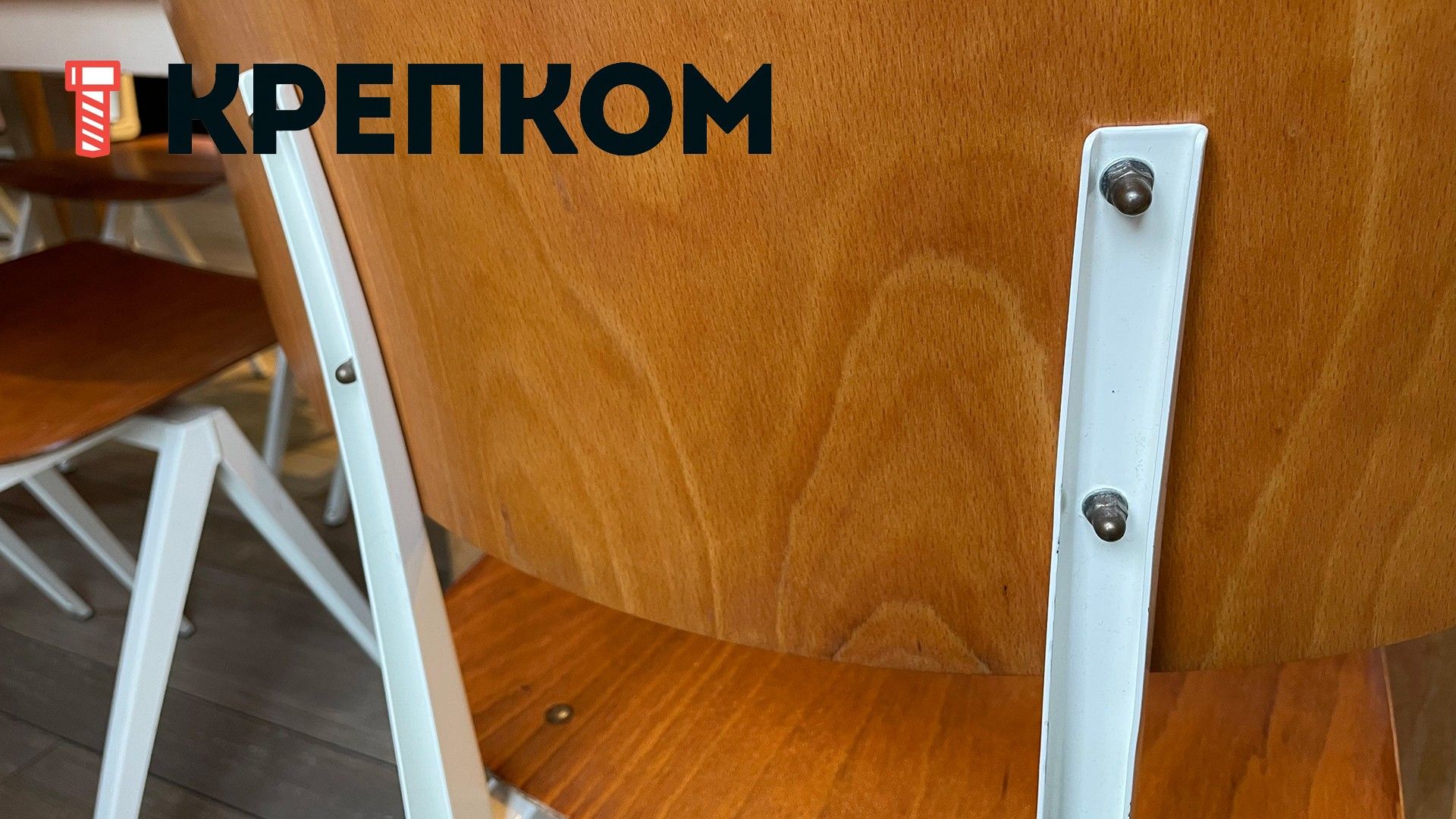

Гайка глухая концевая часто играет роль аккуратного декоративного колпачка, защищающего соединение от повреждений механического характера и коррозии. Она широко используется в фасадных работах, при креплении лестничных перил, скамеек, сантехники, для сборки мебели, детских игровых площадок, тренажеров, велосипедов, бытовой техники.
Преимущества
- повышенная устойчивость к коррозии;
- привлекательный внешний вид;
- долговечность;
- стойкость к низко- и высокотемпературным воздействиям;
- магнитная пассивность;
- нетоксичность.
Аналоги DIN 1587
- ГОСТ 11860-83 (М3 - М24)
- Fischer FAZ II (М10 и М12)
- DIN 917 (М4 - М72), низкая
- DIN 986 (М4 - М16), самоконтрящаяся с нейлоновой вставкой
Другие названия: гайка слепая, накидная, желудевая, торцевая, закрытая.
Размеры
| Резьба, d |
|
M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
| Размер, da | min. | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| max. | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,7 | 25,9 | |
| Наружный диаметр колпачка, dk | max. | 6,5 | 7,5 | 9,5 | 12,5 | 15 | 17 | 20 | 23 | 26 | 28 | 33 | 34 |
| Размер, dw | min. | 5,9 | 6,9 | 8,9 | 11,6 | 14,6 | 16,6 | 19,6 | 22,5 | 24,9 | 27,7 | 31,4 | 33,3 |
| Расстояние между гранями, e | min. | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,35 | 26,75 | 30,14 | 33,53 | 37,72 | 39,98 |
| Размер, x | max. | 1,4 | 1,6 | 2 | 2,5 | 3 | - | - | - | - | - | - | - |
| Размер, g2 | max. | - | - | - | - | - | 6,4 | 7,3 | 7,3 | 9,3 | 9,3 | 9,3 | 10,7 |
| Высота, h | max. nominal size | 8 | 10 | 12 | 15 | 18 | 22 | 25 | 28 | 32 | 34 | 39 | 42 |
| Высота шестигранной части гайки, m | max. | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 |
| min. | 2,9 | 3,7 | 4,7 | 6,14 | 7,64 | 9,64 | 10,3 | 12,3 | 14,3 | 14,9 | 16,9 | 17,7 | |
| Размер, Mw | min. | 2,32 | 2,96 | 3,76 | 4,91 | 6,11 | 7,71 | 8,24 | 9,84 | 11,44 | 11,92 | 13,52 | 14,16 |
| Радиус, r | ≈ | 3,25 | 3,75 | 4,75 | 6,25 | 7,5 | 8,5 | 10 | 11,5 | 13 | 14 | 16,5 | 17 |
| Размер гайки под ключ, s | номин. max | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 |
| Глубина, t | min. | 5,26 | 7,21 | 7,71 | 10,65 | 12,65 | 15,65 | 17,65 | 20,58 | 24,58 | 25,58 | 28,58 | 30,5 |
| max. | 5,74 | 7,79 | 8,29 | 11,35 | 13,35 | 16,35 | 18,35 | 21,42 | 25,42 | 26,42 | 29,42 | 31,5 | |
| Толщина колпачка, w | min. | 2 | 2 | 2 | 2 | 2 | 3 |
4 |
4 | 5 | 5 | 5 | 6 |
все размеры указаны в мм
Характеристики
-
Тип гайкиКолпачковая
-
DIN1587
-
ГОСТ11860-85
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon domed cap nuts, high type
