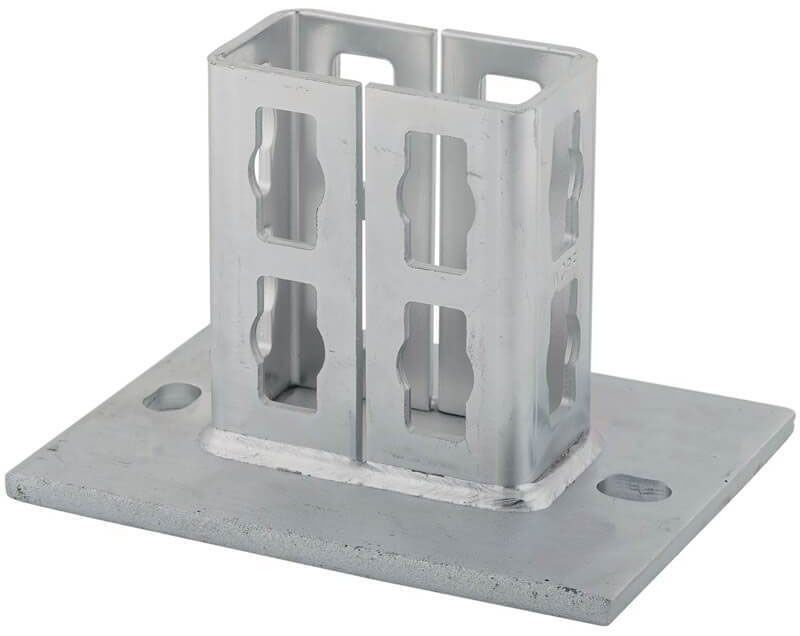

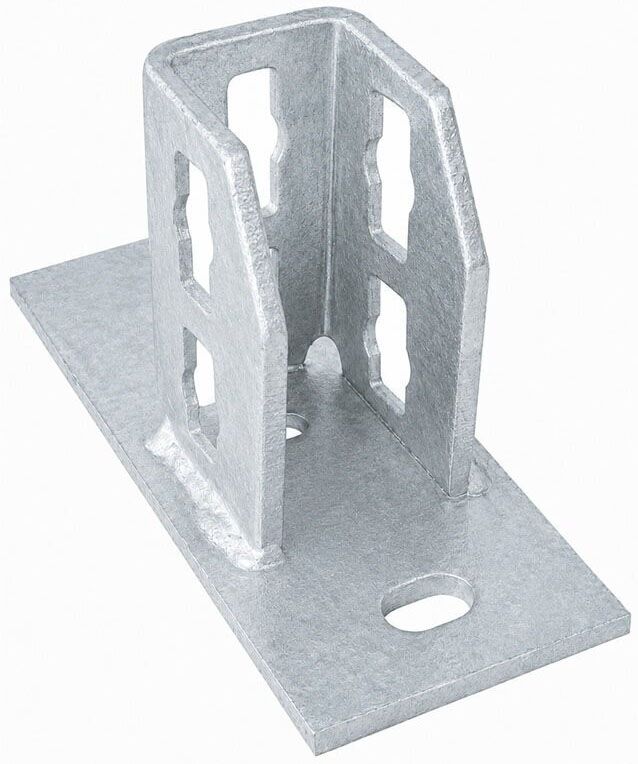

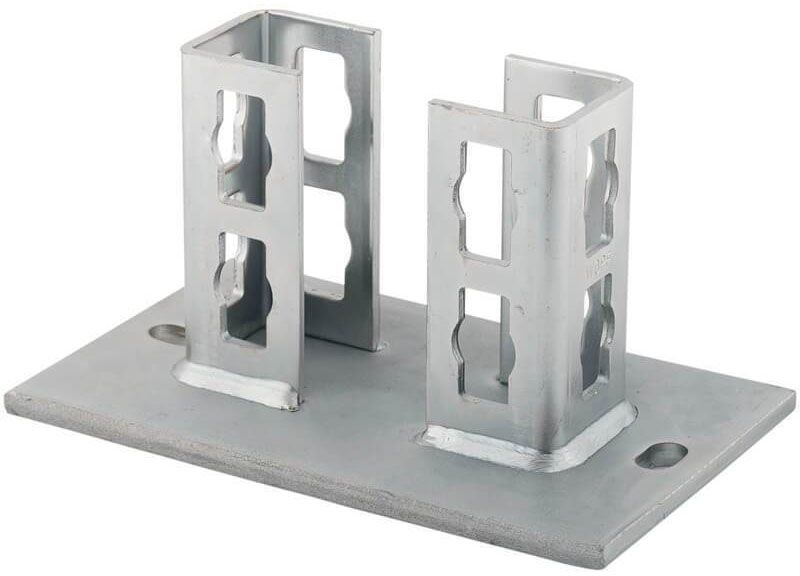

Фланец седельный для двойного профиля FUS PBP Fischer, горячий цинк

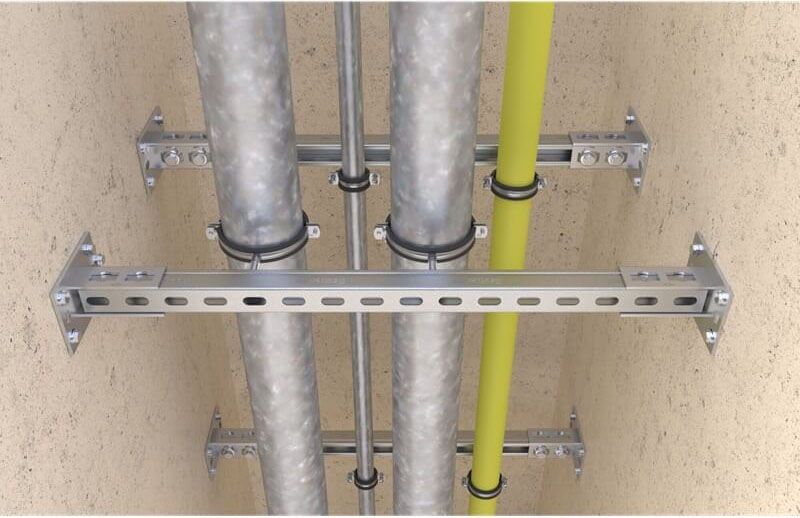

Фланец Fischer PBP предназначен для монтажа профиля к опорной поверхности. Конструкционно крепежный элемент представляет собой опорную пластину с приваренным посадочным местом, которое оснащено фигурными отверстиями под гайку PFCN. Изготовлен из конструкционной стали Q235B. Горячее цинкование (≥45 мкм) обеспечивает долговременную антикоррозионную защиту. Используется при монтаже кабельных трасс, трубопроводов, вентиляционных систем и технологических линий.

Преимущества

• Расположение и диаметр отверстий в основании оптимизированы для быстрой анкеровки в бетонные, кирпичные и стальные несущие основания.
• Опорная пластина толщиной 8 мм распределяет нагрузку на основание, обеспечивая стабильность монтажной системы при статических воздействиях.
• Вытянутые отверстия на седле фланца адаптированы под сквозные гайки быстрого монтажа PCN / PFCN, что существенно ускоряет сборку без использования сварки и сверления.
• Конфигурация регулируемого седла рассчитана на крепление монтажных профилей FUS различной высоты - 21, 41 и 62 мм, что делает элемент универсальным решением для сборных монтажных систем.

Монтаж

• Приложите седельный фланец PBP к несущему основанию и разметьте точки крепления.
• Просверлите отверстия и зафиксируйте фланец на поверхности с помощью подходящих анкеров.

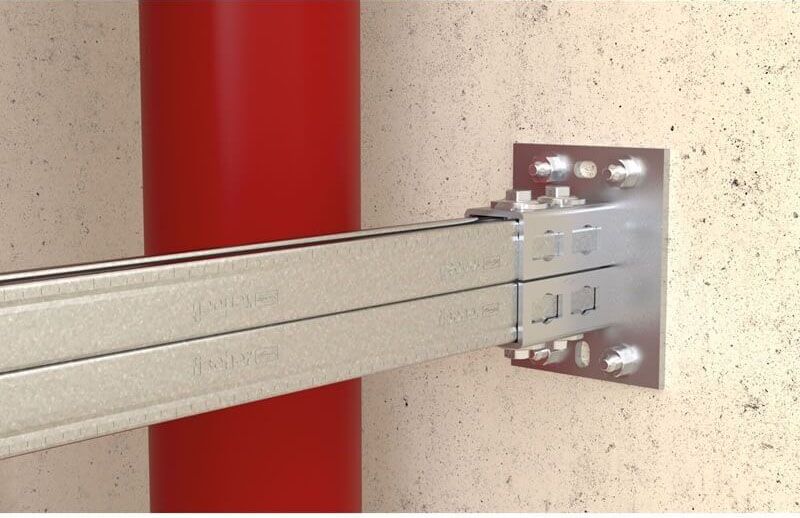

• Вставьте двойную монтажную шину FUS в П-образное седло фланца.
• Выровняйте профиль и зафиксируйте его в седле с помощью сквозных гаек быстрого монтажа PFCN.
• Произведите окончательную затяжку крепежных элементов с рекомендуемым моментом.

Технические характеристики

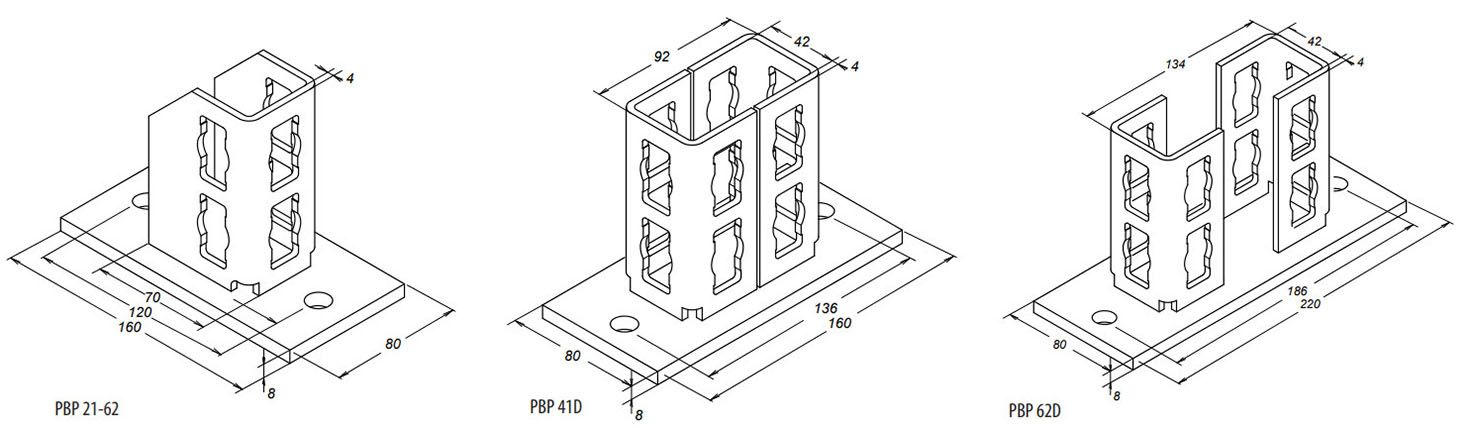

Размеры

Характеристики

• Бренд
  Fischer
• Тип фланца
  Седельный
• Единицы измерения
  шт
• Совместимость с профилем
  41х41 / 41х62 / 41х21
• Материал
  Горячий цинк (HDG)
