Металлический распорный дюбель MF для монтажа оконных и дверных коробок Wkret-met

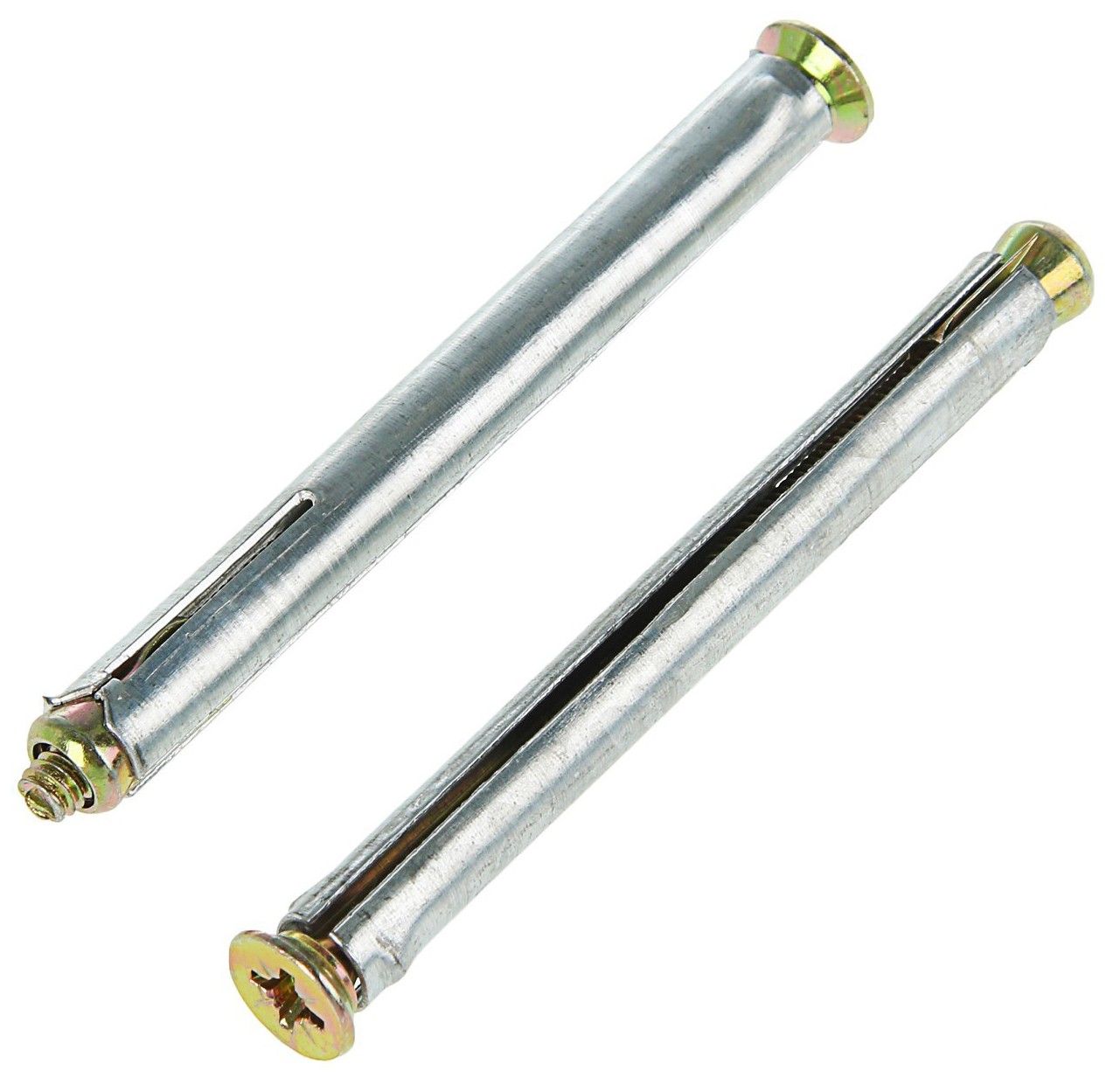

Металлический распорный дюбель MF состоит из стальной гильзы и соединяющего элемента с метрической резьбой и головкой с крестовым шлицем типа PZ3, а также распорного конуса с внутренней метрической резьбой. Конструкция дюбеля предполагает сквозной монтаж. На обоих концах распорной гильзы имеется продолговатые надрезы, что дает возможность распора, как в основании, так и в прикрепляемом элементе. Дополнительно у основания распорной гильзы сделаны зубчатые выступы, которые не дают соединителю выскользнуть из прикрепляемой коробки. Элемент изготовлен из несгораемых материалов, это дает возможность использовать его для монтажа огнеупорных дверей.

Материал

Материал дюбеля – сталь с цинковым покрытием белого цвета
Материал винта – сталь с цинковым покрытием желтого цвета

Преимущества

• Исключает деформацию и изгиб оконной рамы или дверной коробки, так как усилие затяжки распределяется и контролируется. Это предотвращает проблемы с открыванием/закрыванием створок и работой фурнитуры.
• Позволяет надежно зафиксировать конструкцию в нужном положении, сохраняя равномерный зазор по периметру, что критически важно для последующего запенивания и теплоизоляции.
• Двухточечное расклинивание обеспечивает максимальную площадь сцепления с материалом стены и распределяет нагрузку, что особенно важно для тяжелых конструкций (например, входных дверей).
• Установка не требует специальных навыков и происходит стандартным образом: сверление отверстия, установка анкера, затягивание винта.
• Защита от коррозии: Изготавливается из оцинкованной стали, что обеспечивает долговечность крепления.

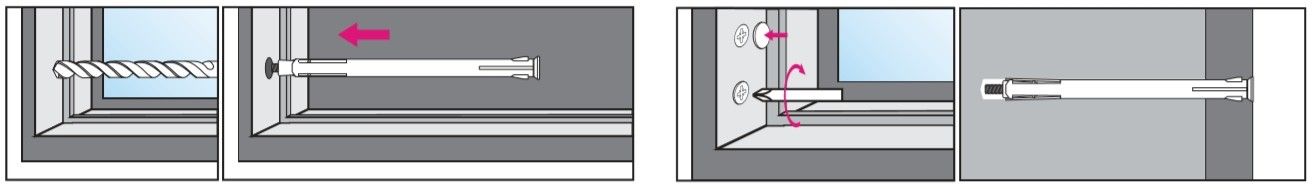

Монтаж

Размеры

Диаметр х Длина шурупаdkxLk (мм)	Диаметр х Длина дюбеля dwxLw (мм)	Мин. глубина анкеровки hmin (мм)	Мин. глубина монтажного отверстия h0 min (мм)	Мин. глубина монтажного отверстия при сквозном монтаже	Макс. толщина детали  hu (мм)	Диаметр головки
8х72	6х87	30	50	90	42	13
8х92	6х107	30	50	110	62	13
8х112	6х127	30	50	130	82	13
8х132	6х147	30	50	150	102	13
8х152	6х167	30	50	170	122	13
8х172	6х197	30	50	200	152	13
10х52	6х217	30	50	220	172	13
10х72	6х87	30	50	90	42	13
10х92	6х107	30	50	110	62	13
10х112	6х127	30	50	130	82	13
10х132	6х147	30	50	150	102	13
10х152	6х167	30	50	170	122	13
10х182	6х197	30	50	200	152	13
10х202	6х217	30	50	220	172	13

Техническая информация

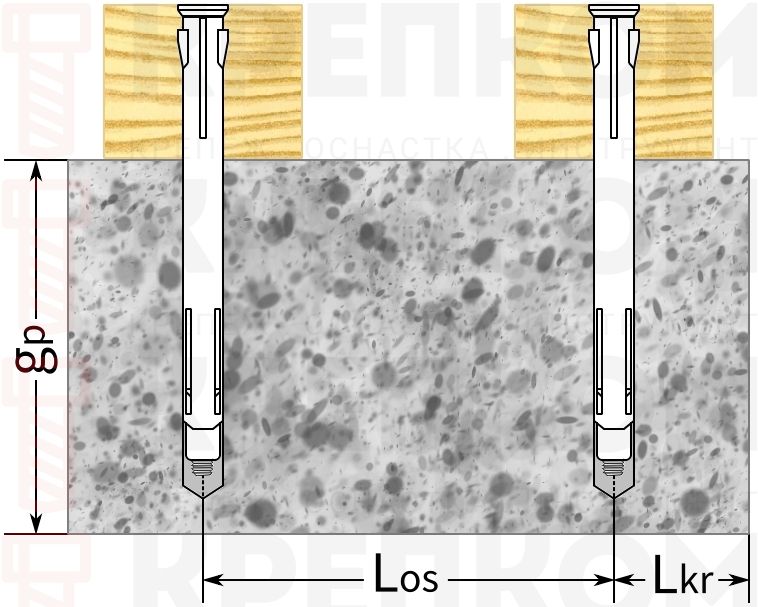

Материал основы	Минимальная толщина материала основы gp(мм)	Минимальное расстояние от края поверхности основы Lkr(мм)	Минимальное расстояние между дюбелями с шурупом L0s(мм)
Бетон, полнотелый кирпич	60	60	120
Пористые строительные блоки, ячеистый бетон	100	100	200

Характеристики

• Бренд
  Wkret-Met
• Единицы измерения
  уп
• Метиз в комплекте
  Да
• Материал дюбеля
  Сталь

• С шурупом
• Дюбели металлические

Выбрать размер
