Крепеж для пластиковых окон: какой лучше?

Качественный крепеж – залог надежной установки пластикового окна. Правильный выбор крепежных элементов и схемы их монтажа обеспечивает долговечность оконной конструкции, ее безопасную эксплуатацию и соответствие строительным нормативам. В данном методическом пособии рассмотрены основные виды крепежа для ПВХ-окон, их технические характеристики, нормы установки по действующим стандартам, а также рекомендации по подбору крепежа в зависимости от материала стен. Приведены сравнительные таблицы параметров и примеры конкретных изделий из ассортимента интернет-магазина Крепком (с артикулами, фото и ссылками).

Все сведения основаны на официальных источниках – действующих ГОСТ, СНиП, ТУ и технической документации производителей.

Классификация крепежа по ГОСТ для монтажа окон

Действующий стандарт ГОСТ Р 59495–2021 регламентирует крепление оконных и дверных блоков в проемах и разделяет крепежные элементы на универсальные и специализированные категории. К универсальным средствам крепления относят:

• Металлические рамные анкеры – анкерные болты, полностью выполненные из металла;
• Полимерные рамные анкеры – рамные дюбели из нейлона (пластика) с металлическим шурупом;
• Строительные шурупы для крепления окон – саморезы по бетону, т.н. “нагели” для прямого крепления рамы;
• Анкерные пластины – металлические пластины для крепления оконной коробки к откосу.

К специализированным крепежным средствам относятся регулировочные анкер-шурупы, универсальные дистанционные шурупы и консольные кронштейны (применяются в особых случаях, например, при выносе окна в зону утеплителя и др.). В данном пособии основное внимание уделяется универсальным видам крепежа – шурупам (нагелям), рамным анкерам (дюбелям) и анкерным пластинам, как наиболее распространенным при монтаже ПВХ-окон.

При выборе крепежа ГОСТ рекомендует учитывать материал стенового основания, несущую способность анкера и материал оконной рамы. Для каждого крепежного элемента существуют нормативные требования по прочности (например, металлические элементы должны быть изготовлены из стали с прочностью на разрыв не ниже 500 Н/мм) и по коррозионной стойкости (оцинковка, нержавеющая сталь и т.д.). Ниже подробно рассмотрены технические характеристики и область применения каждого типа крепежа.

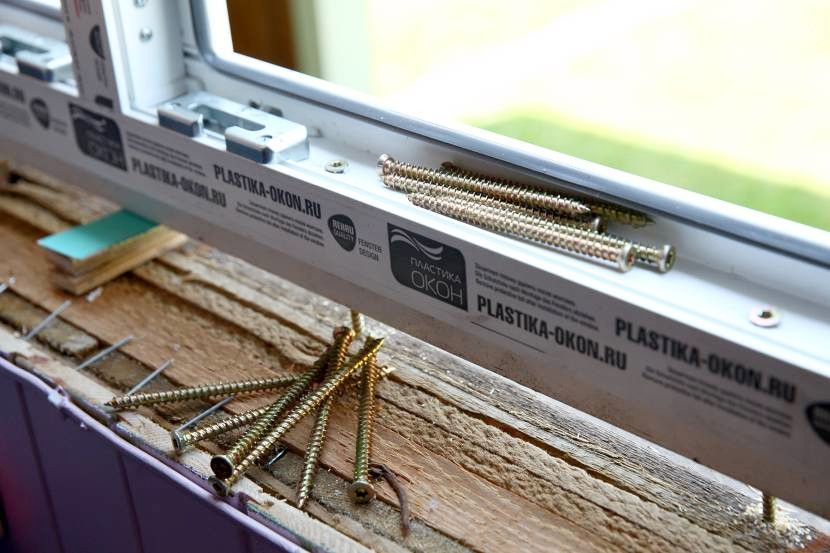

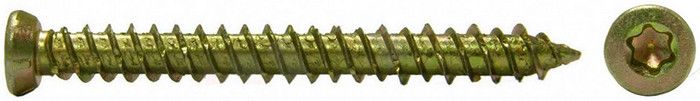

Шурупы по бетону (рамные шурупы-нагели)

Шурупы по бетону (их часто называют рамными шурупами, оконными нагелями или евровинтами) – это специальные саморезы увеличенного диаметра, предназначенные для сквозного крепления оконной рамы к твердым стеновым материалам без использования дюбеля. По конструкции это винт из закаленной стали (как правило, диаметром ~7,5 мм) с редкой крупной резьбой и потайной головкой под TORX или шестигранник. Шуруп вкручивается непосредственно в заранее просверленное отверстие в стене и за счет резьбы анкеруется в основании. Дюбель при монтаже не используется – именно этим нагель отличается от классических анкеров.

Размеры и прочность

Стандартные диаметры шурупов-нагелей для окон – 7,5 мм (реальный диаметр резьбы ~7,5–7,7 мм). Длина варьируется от ~50 мм для небольших креплений до 200–300 мм для толстых стен (например, Fischer FFS 7,5×252 мм). Резьбовая часть, как правило, составляет 30–50 мм длины шурупа, остальное – гладкий стержень.

Под головкой – конус для потайного крепления в раме. Благодаря крупному шагу резьбы (~2,6 мм) шуруп надежно удерживается в бетоне или кирпиче, обеспечивая выдергивающее усилие до нескольких сотен кгс (точная несущая способность зависит от материала стены: например, в бетоне нагрузка на один нагель может превышать 300 кгс, тогда как в легком бетоне не более 40 кгс).

Особенности установки

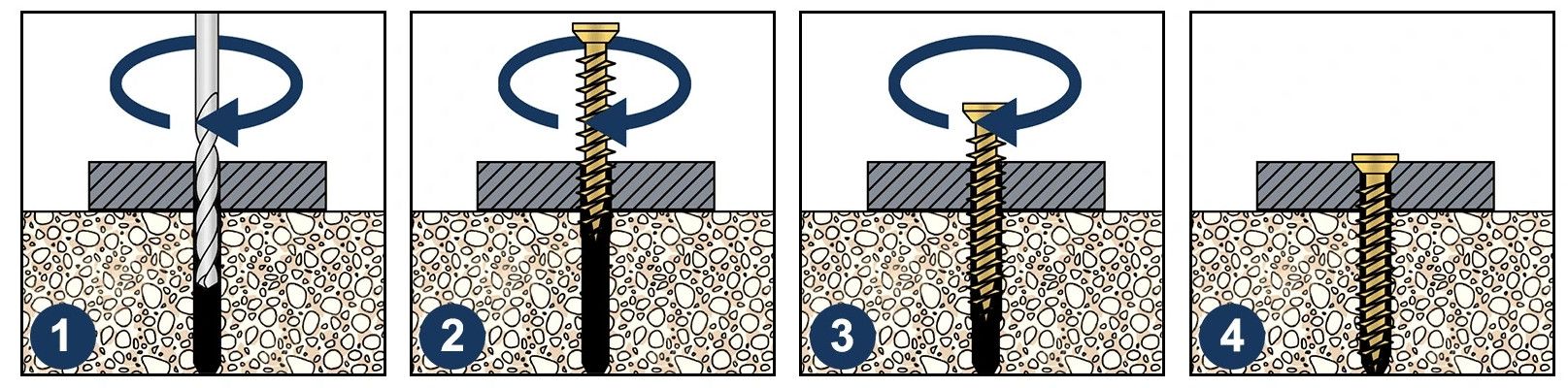

Монтаж осуществляется методом сквозного сверления рамы – через профиль коробки высверливается отверстие большего диаметра, затем продолжают бурить стену меньшим диаметром.

* L — фактическая длина шурупа; запас 10-20 мм необходим для удаления буровой муки и полного погружения крепежа.

Шурупы обычно имеют головку TORX (TX30), что обеспечивает удобство и усилие при закрутке. После монтажа головка утапливается заподлицо с рамой и может закрываться декоративной пластиковою заглушкой для эстетичного вида.

Ограничения и применение

Шурупы-нагели лучше всего подходят для крепления в прочных полнотелых основаниях – бетон, монолит, полнотелый кирпич. В этих материалах они обеспечивают максимальную несущую способность за счет плотного контакта резьбы с основанием.

В пустотелых и слабых материалах эффективность снижается: например, в пустотелом кирпиче саморез может попасть в пустоты и не обеспечить должного распорного эффекта, а в мягком газобетоне резьба может выкрашивать материал. Поэтому для таких оснований применяют либо специальные многораспорные дюбели, либо увеличивают длину анкеровки (длинные шурупы, проходящие через несколько пустот).

В целом нагели не рекомендуются для стен с низкой плотностью без дополнительных мер усиления. Также следует избегать крепления нагелем ближе 60 мм к краю кладки, чтобы не отколоть материал (краевой отступ регламентирован нормами ГОСТ).

Плюсы и минусы

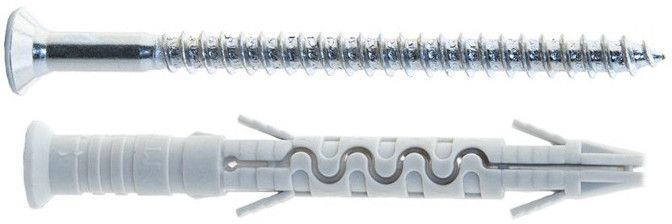

Рамные анкеры (распорные дюбели с винтом)

Рамный анкер – это комбинированный крепеж, состоящий из распорного дюбеля (гильзы) и металлического шурупа. Иногда его называют рамный дюбель, фасадный дюбель или просто анкер с винтом.

Смысл такого крепежа – при сквозном монтаже рамы в стену сначала вставляется пластиковая гильза, а при закручивании шурупа она распирается внутри отверстия, фиксируя окно в проеме. Рамные анкеры бывают двух основных типов: с полимерной гильзой (нейлоновый дюбель + оцинкованный шуруп) и металлические (металлическая анкеровочная гильза + винт). В оконных конструкциях чаще применяются полимерные анкеры – они универсальны и не создают чрезмерных напряжений в хрупких материалах. Металлические рамные анкеры используются при высоких нагрузках и обычно рассчитаны на тяжелые рамы или особые случаи.

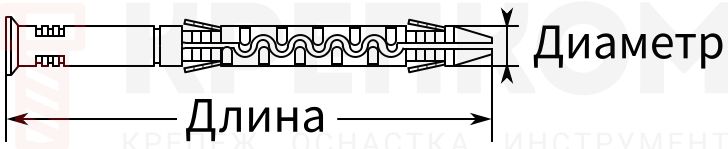

Размеры и характеристики

Типовые диаметры нейлоновых рамных дюбелей – 8, 10 и 12 мм (диаметр сверления стены соответствует этому размеру). Длина подбирается исходя из толщины рамы + необходимой глубины захода в стену. Стандартный диапазон – от ~72 мм до 182–202 мм (есть укороченные анкеры для тонких откосов и удлиненные для толстых стен).

Минимально допустимое заглубление рамного анкера – 40 мм, однако для надежности в бетоне рекомендуется ≥60 мм, в полнотелом кирпиче ~80 мм, а в газобетоне – 120 мм и более (что достигается увеличением длины анкера).

Шуруп в составе рамного анкера обычно имеет диаметр 6–8 мм. Головка шурупа – потайная (для утопления в раме) либо со съемной пресс-шайбой. Материал шурупа – оцинкованная сталь (реже нержавеющая), дюбель – нейлон (полиамид) или полиэтилен высокого качества. Некоторые анкеры (например, Fischer F10 M серия) полностью из металла: гильза латунная/стальная и винт с потайной головкой. Такие металлические анкеры выдерживают высокие поперечные нагрузки и применяются, например, для тяжелых витражных конструкций. Однако в быту основная доля – пластиковые рамные дюбели.

Особенности установки

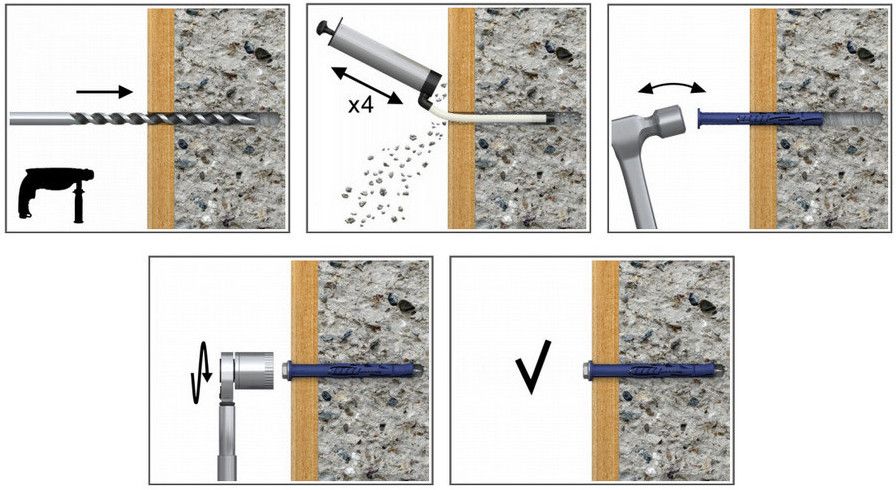

Монтаж аналогичен шурупам – сквозное сверление рамы и стены соответствующим сверлом (например, под дюбель 10×100 сверлят раму Ø10–11 мм, стену Ø10 мм). В просверленное отверстие сначала вставляется пластиковый дюбель (его буртик остается заподлицо с поверхностью рамы), затем через раму вкручивается шуруп. При завинчивании конус шурупа распирает гильзу в глубине стены, обеспечивая надежное расклинивание.

Важный нюанс: чтобы дюбель не проворачивался в отверстии при затяжке, диаметр и глубина сверления должны строго соответствовать рекомендации производителя. Режим сверления выбирают по материалу: безударно в пустотелом кирпиче, с легким ударом в полнотелом, перфоратором в бетоне – это позволяет сохранить форму отверстия. После затяжки шурупа головка утапливается в раму, закрывая входное отверстие (при необходимости можно установить заглушку).

Плюсы рамных анкеров

Анкерные пластины

Анкерная пластина – это стальной перфорированный держатель, с помощью которого оконная рама прикрепляется к откосу без сквозного просверливания профиля.

Пластины изготавливаются из листовой стали толщиной от 1,5 мм (для ПВХ-окон ГОСТ требует ≥1,5 мм) методом штамповки с оцинкованием или другим антикоррозионным покрытием. Форма пластин может различаться: есть неповоротные (жесткой формы) и поворотные (с подвижным крепежным ушком). Также пластины подразделяются по совместимости с профильными системами – например, существуют специальные пластины для Rehau, KBE, VEKA и др., которые имеют на одном конце лапки-защелки под определенную конфигурацию паза профиля. Универсальные пластины же просто прикручиваются к раме саморезом.

Назначение

Главное отличие пластин – они компенсируют температурные деформации оконной коробки, не препятствуя ее небольшим движениям. Рама как бы «висит» на пластинах, закрепленных к стене, и может чуть смещаться при расширении/сжатии ПВХ от температуры, не испытывая жесткого сдерживания (как в случае жестко затянутого анкера). Поэтому пластины рекомендуется применять для крупногабаритных окон, окон в фасадах с большими перепадами температур или при монтажах с особыми требованиями. Кроме того, пластины позволяют монтировать окно в проем особой конструкции – например, в многослойную стену с утеплителем, где раму выносят в уровень утеплителя. Консольные пластины обеспечивают необходимый вынос и крепятся к несущей части стены. ГОСТ прямо указывает, что пластины являются крепежным средством, компенсирующим температурные подвижки оконной коробки.

Конструкция

Анкерная пластина обычно имеет удлиненную форму (длиной 100–300 мм, шириной ~20–30 мм). На одном конце – отверстия для крепления к коробке окна (чаще 1–2 отверстия под шуруп 4–5 мм, расположенные на отгибе под 90°). На основном теле пластины – несколько перфорированных отверстий (круглых и продолговатых) для крепления к стене на дюбель-гвозди. Продолговатые (овальные) отверстия позволяют сдвигать пластину для точной регулировки перед окончательной фиксацией. Кроме того, многие пластины имеют специальные насечки или изгибы – места, по которым можно отогнуть пластину под нужным углом или отломить лишнюю длину. Например, пластины для тонких рам позволяют их выгибать так, чтобы отнести точку крепления на требуемую толщину монтажного шва.

Виды пластин:

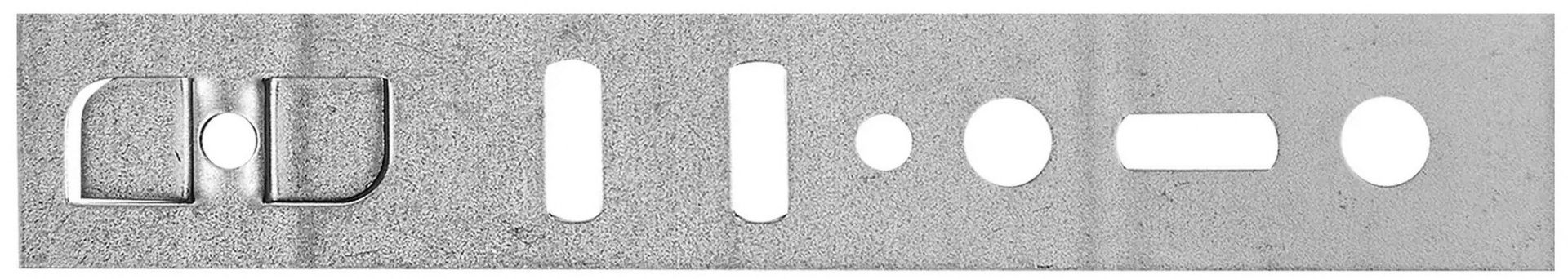

1. Неповоротные – жестко соединены с рамой (винтом или лапкой) под прямым углом. Требуют точной выставки положения при прикручивании к профилю. Пример: пластина АО KBE/VEKA 190×1,5 мм (неповоротная).

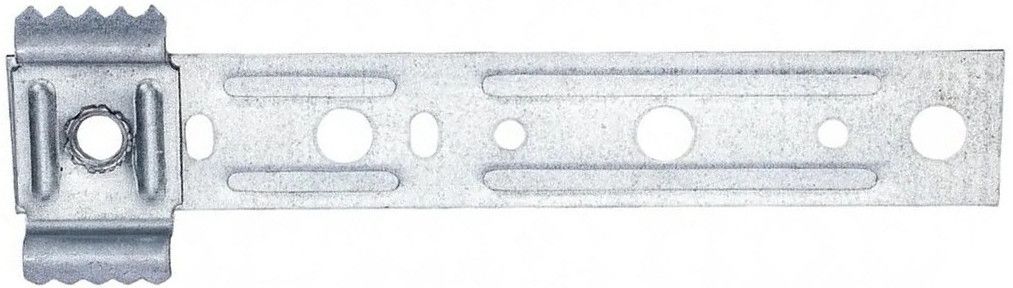

2. Поворотные – имеют подвижное соединение (например, пластины Rehau с поворотным ушком). Облегчают регулировку: сначала пластина крепится к раме, потом ее ушко можно поворачивать к стене под нужным углом.

Монтаж на пластины

Разметка точек крепления пластин

• отступить примерно 150 мм от каждого угла рамы, далее задавать шаг 600–700 мм согласно ГОСТ.

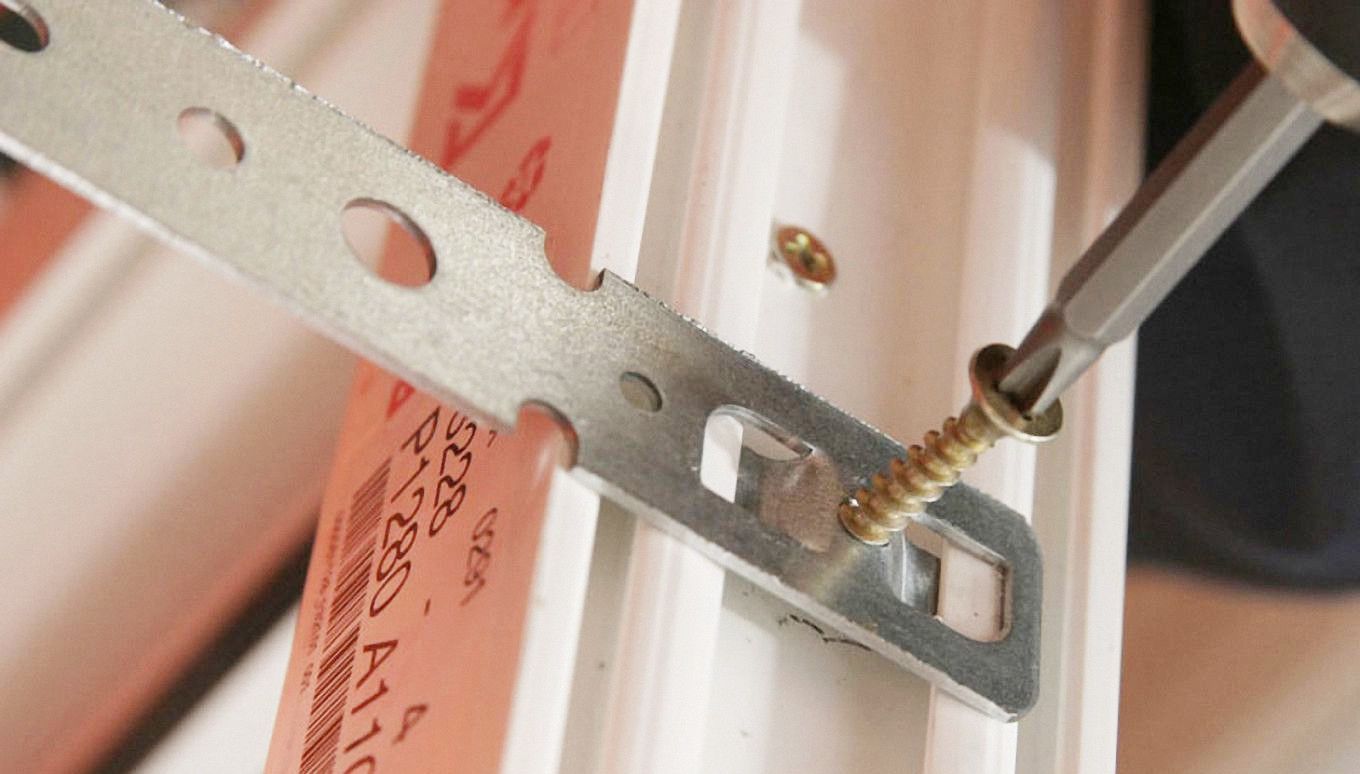

Предварительная фиксация пластин к коробке

• закрепить каждую пластину саморезом Ø4–5 мм:

1. со сверловым наконечником, если попадаем в металлическое армирование;
2. обычным острым шурупом, если крепим только в пластик.

• минимально 1 шуруп Ø≥4 мм на пластину, на практике чаще ставят 2.

Установка окна в проем

• аккуратно вставить раму с уже закрепленными пластинами, выставить по уровню, зафиксировать клиньями.

Анкерование пластин к стене

• концы пластин прикрепить к основанию дюбель-гвоздями или анкерами Ø6 мм длиной ≥40 мм;
• минимум две точки на пластину, при необходимости три (зависит от длины пластины и расчетной нагрузки).

• в бетоне обычно достаточно схемы 2 × Ø6;
• в газобетоне, пустотелом блоке или другом мягком основании применить 3–4 точки или химический анкер для повышения несущей способности.

• убедиться, что пластины не проворачиваются, шурупы затянуты без деформации профиля;
• контролировать выдерживание нормативных отступов (не ближе 60 мм к краю кладки).

Плюсы и минусы пластин

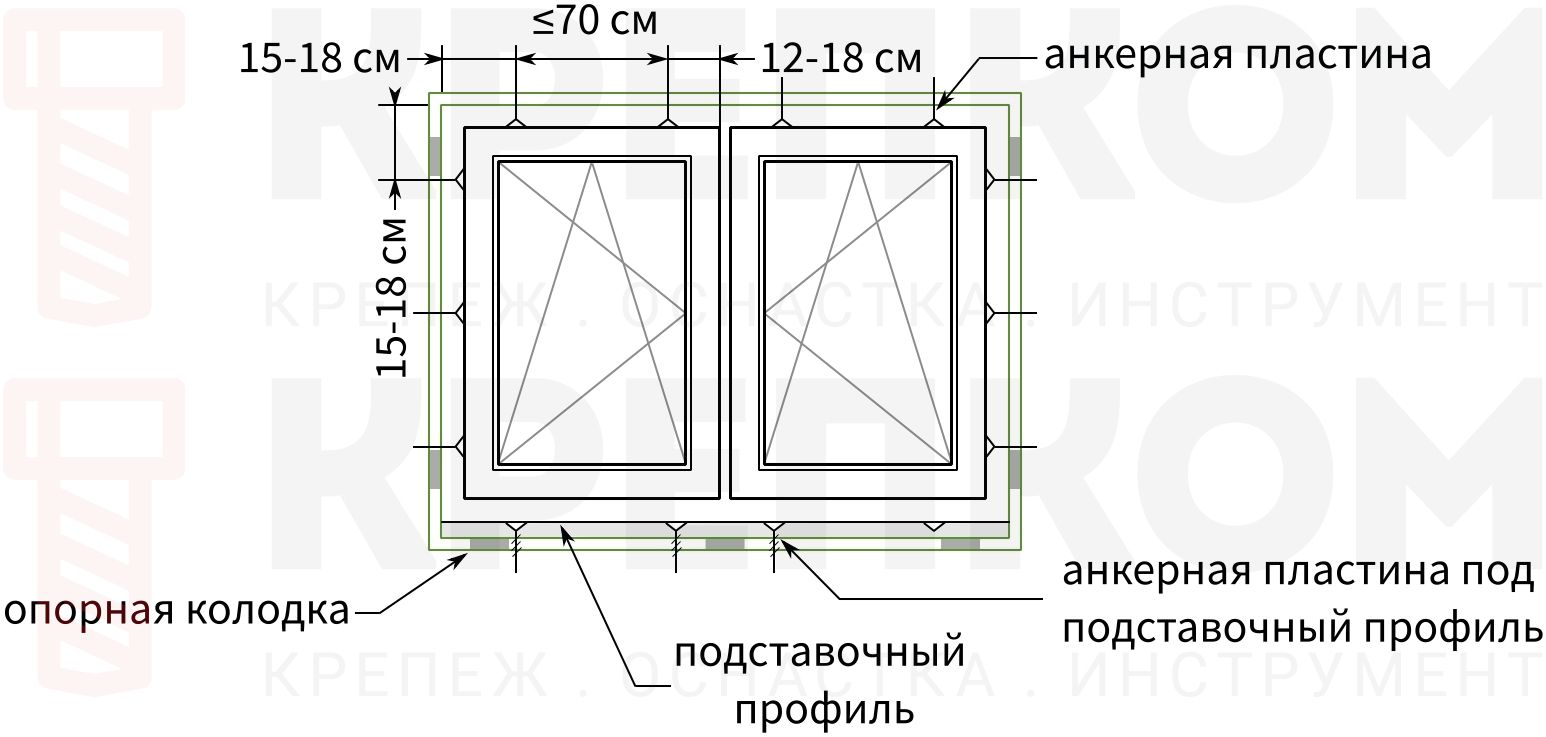

Нормы монтажа оконного крепежа

Правильное расположение крепежных точек регламентируется стандартами ГОСТ 30971-2012 и ГОСТ Р 59495-2021. Эти нормы обеспечивают оптимальную передачу нагрузок с рамы на стену и предотвращают деформации оконного блока. Ниже приведены ключевые требования:

• Отступы от углов рамы. Крайний крепежный элемент (шуруп, анкер или пластина) должен располагаться на расстоянии 150–180 мм от внутреннего угла оконной коробки. Это требование связано с тем, что ближе к углу профиль испытывает наибольшие напряжения, и слишком близкое крепление может привести к растрескиванию пластика или откалыванию угла стены. С другой стороны, больший отступ ослабит фиксацию углового стойкового соединения. Норматив 150–180 мм оптимален для распределения усилий.
• Отступы от импостов. Если в окне есть вертикальная или горизонтальная перемычка (импост), крепежные элементы размещают на расстоянии 120–180 мм от оси импоста с обеих сторон. Импост – это жесткий усилитель внутри рамы, и около него важно обеспечить дополнительное крепление, но не ближе 120 мм, чтобы не создать точечной нагрузки прямо в месте стыка.
• Шаг крепежа по периметру. Максимальное расстояние между соседними точками крепления – 700 мм (для ПВХ-окон стандартных размеров). Это означает, что на каждой стороне рамы должны быть установлены анкеры или пластины с интервалом не реже 0,7 м. Для высоких и широких окон, а также при тяжелых створках допускается уменьшение шага до 600 мм. Актуализированный ГОСТ 30971-2012 приводит дифференцированные значения: для белых ПВХ-профилей шириной до 62 мм – до 700 мм, а для профилей шире 62 мм – 600 мм; для цветных ламинированных ПВХ-профилей (более подверженных нагреву) – до 600 мм при ширине до 62 мм и 500 мм при ширине более 62 мм. Таким образом, чем массивнее и темнее профиль – тем чаще рекомендуется ставить крепеж (это компенсирует возможные температурные деформации). Для деревянных окон шаг креплений больше – 800 мм для узких рам и 700 мм для рам шире 78 мм, а для алюминиевых – порядка 600 мм, но для ПВХ-окон достаточно ориентироваться на предел 600–700 мм между анкерами. В любом случае на каждой стороне рамы должно быть не менее двух точек крепления, даже если сторона короткая (например, фрамужная верхняя рама небольшой ширины – минимум по одному крепежу ближе к каждому углу).



• Глубина анкеровки. Как отмечалось ранее, минимальное заглубление анкера или шурупа в несущую часть стены – 40 мм. Однако проектная документация или технические условия производителя профиля могут требовать больше. Практические рекомендации (неформализованные ГОСТ) часто советуют 50–60 мм в бетон, 70–80 мм в кирпич и 100+ мм в пористые блоки. Например, для нагелей длиной 132–152 мм обычно достигается ~70–80 мм анкеровки, что считается достаточным. Сверлить отверстия следует на глубину на 10 мм больше длины анкеровки, чтобы кончик анкера не упирался в пыль и мусор на дне отверстия, а мог полностью войти.
• Краевой отступ. Центр отверстия под анкер должен находиться не ближе 60 мм от края бетонной или кирпичной стены, и не менее ~100 мм от угла оконного проема (это связано с прочностными характеристиками кладки, чтобы не расколоть край). Эти значения вытекают из общестроительных норм и должны учитываться при разметке сверления.
• Допуски по геометрии. После закрепления окна отклонения вертикали и горизонтали рамы не должны превышать 1,5 мм на 1 м (но не более 3 мм на весь проем высотой до ~2,5 м). Крепеж должен удерживать раму без смещений в процессе запенивания. Если используется анкерная пластина, важно не перетянуть шурупы – рама должна сохранять свободу небольшого перемещения в продольном направлении профиля (для термокомпенсации).
• Комбинированные схемы. В некоторых случаях применяют сочетание разных крепежей. Например, снизу раму могут ставить на опорные колодки и не крепить анкерами (чтобы избежать деформации нижнего профиля), полагаясь на боковые крепления и поддержку подставочного профиля. ГОСТ 30971 указывает необходимость установки несущих опор из твердых материалов (дерево твердых пород или специализированные пластиковые колодки твердостью ≥80 по Шору А) под нижнюю часть рамы с шагом не более 700 мм. Эти опоры берут на себя вес рамы и передают его на стену. Верхние анкеры при этом не нагружаются весом, а служат для прижима и устойчивости. Также иногда комбинируют: углы крепят анкерами, а середину проема – пластинами, или наоборот. Такое допускается, но важно соблюдать общие интервалы и отступы.

Ниже сведены основные параметры и рекомендации по применению различных видов крепежа в сравнительной таблице.

Заключение

При монтаже пластиковых окон необходимо тщательно выбирать крепеж с учетом материала стен и требований стандарта. Универсального “лучшего” крепежа не существует – каждый тип имеет свою нишу применения:

• В бетонных и монолитных стенах оптимальны шурупы-нагели: они обеспечивают максимально жесткое крепление и быстро монтируются.
• В кирпичной кладке (особенно пустотелой) предпочтительнее рамные анкеры с нейлоновым дюбелем. Они надежно расклиниваются в перемычках пустотелого кирпича, не разрушая его. Также рамные дюбели хорошо работают в комбинированных материалах (например, старая кладка с пустотами).



• В стенах из газобетона, керамзитобетона и прочих пористых блоков обычный распорный крепеж держится плохо. Здесь возможны решения: либо увеличенные рамные анкеры (длиной 150 мм и более) с заходом через несколько ячеек, либо специальные шурупы для газобетона (например, Fischer FF, HKD и др.), либо химические анкеры. Многие монтажники в таких ситуациях предпочитают именно анкерные пластины – они распределяют нагрузку и позволяют посадить окно на монтажную пену без риска вырыва точечного анкера. Поворотные пластины (например, Rehau) прямо указаны как подходящие для газобетона и многослойных стен.
• В деревянных домах (срубы, каркасные конструкции) ПВХ-окна обычно устанавливаются в специальный деревянный оклад (обсада). Крепление осуществляется длинными шурупами по дереву непосредственно в обсаду, либо через пластину в основной брус. Рамные анкеры и нагели в дерево не используются, поскольку достаточно вкрутить саморезы длиной 70–100 мм в деревянный проем. Однако при креплении деревянных окон к кирпичной или бетонной стене действуют те же правила: можно применять анкерные пластины либо рамные анкеры большего диаметра.

Лучший крепеж – тот, который соответствует материалу основания и правильно смонтирован по ГОСТ. При покупке крепежа отдавайте предпочтение сертифицированным изделиям известных брендов или проверенным российским аналогам с паспортом качества. Правильно выбранный и установленный крепеж гарантирует, что ваше окно будет надежно служить долгие годы, сохраняя тепло и комфорт в доме.
