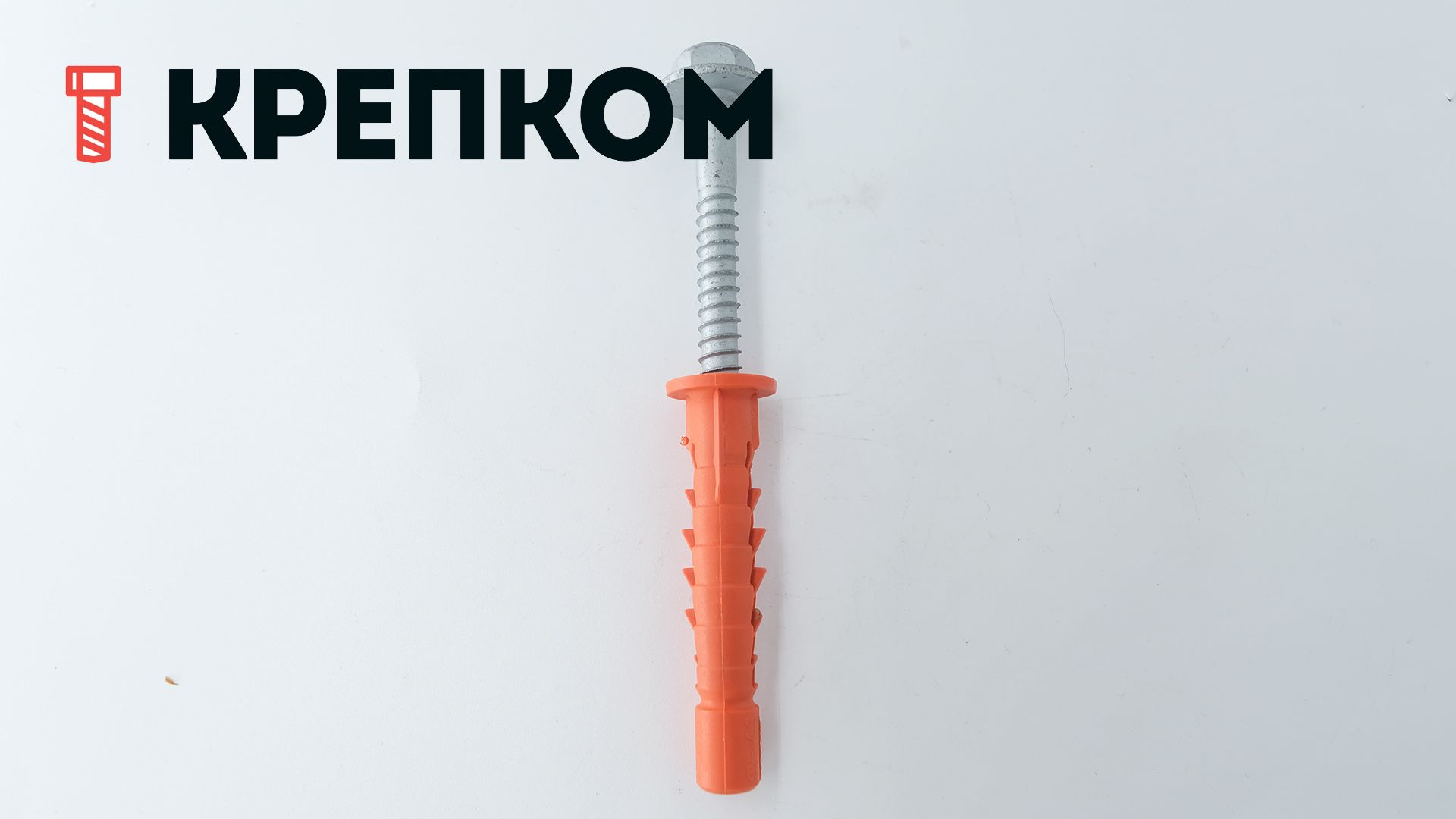

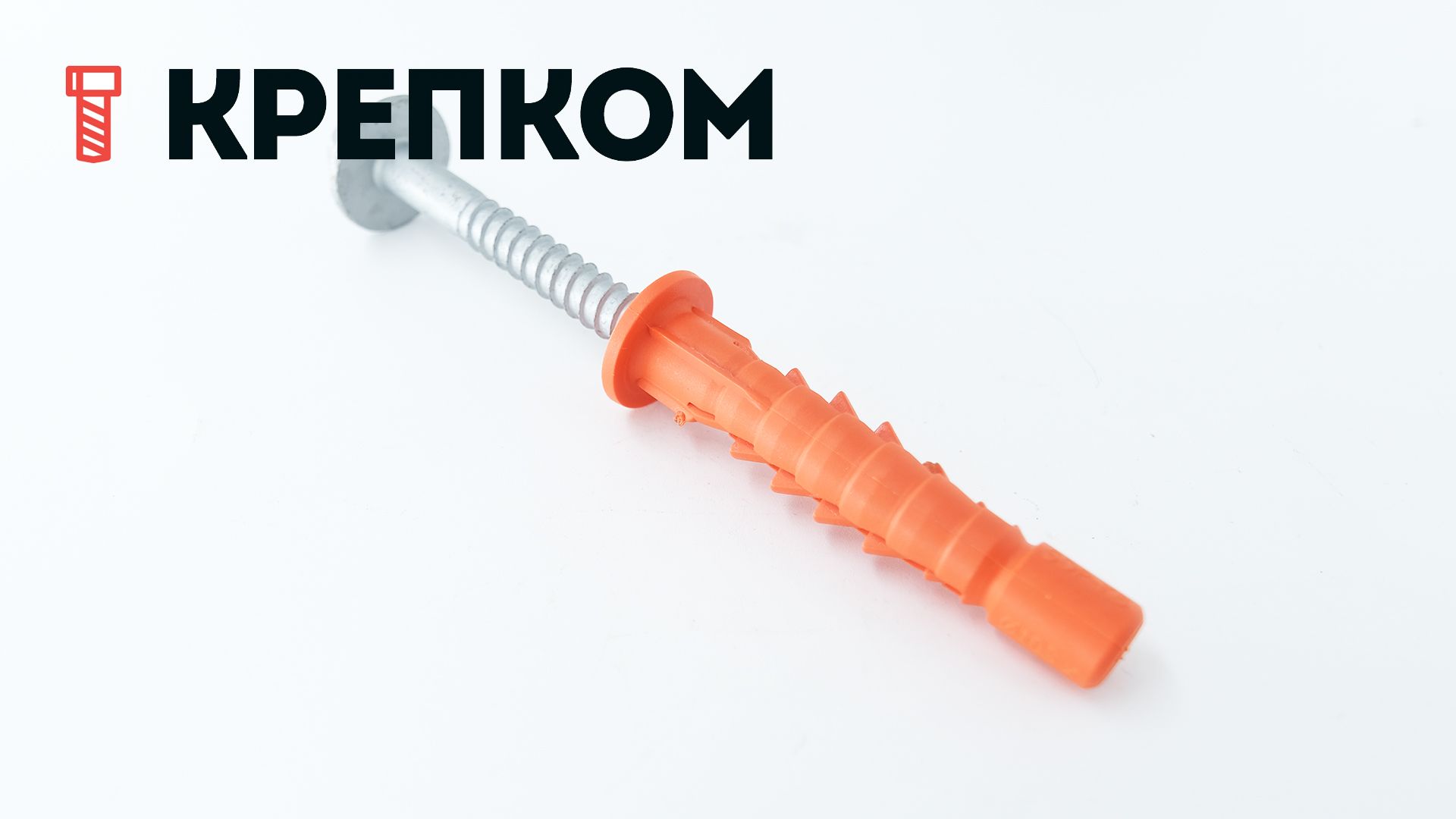

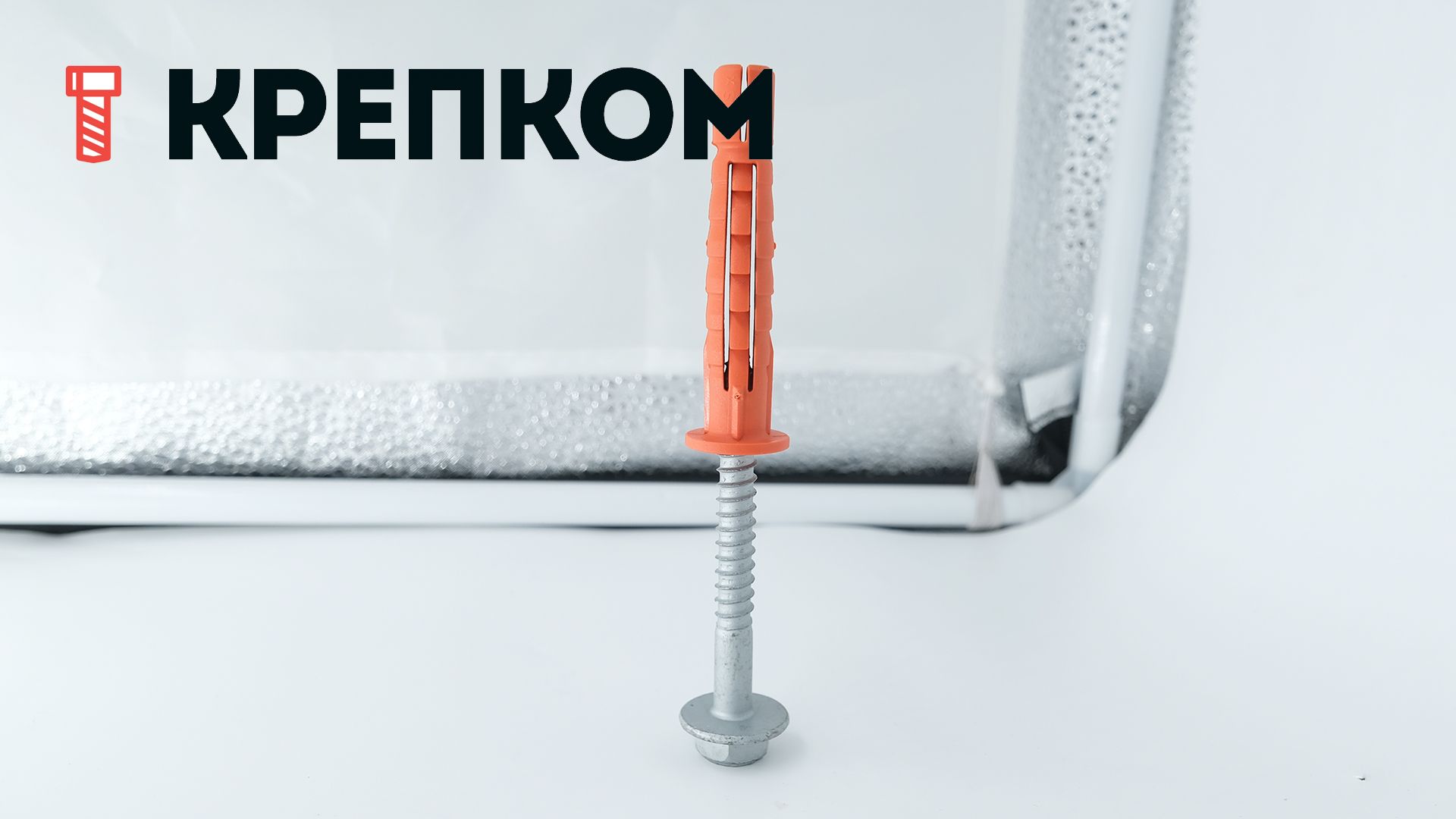

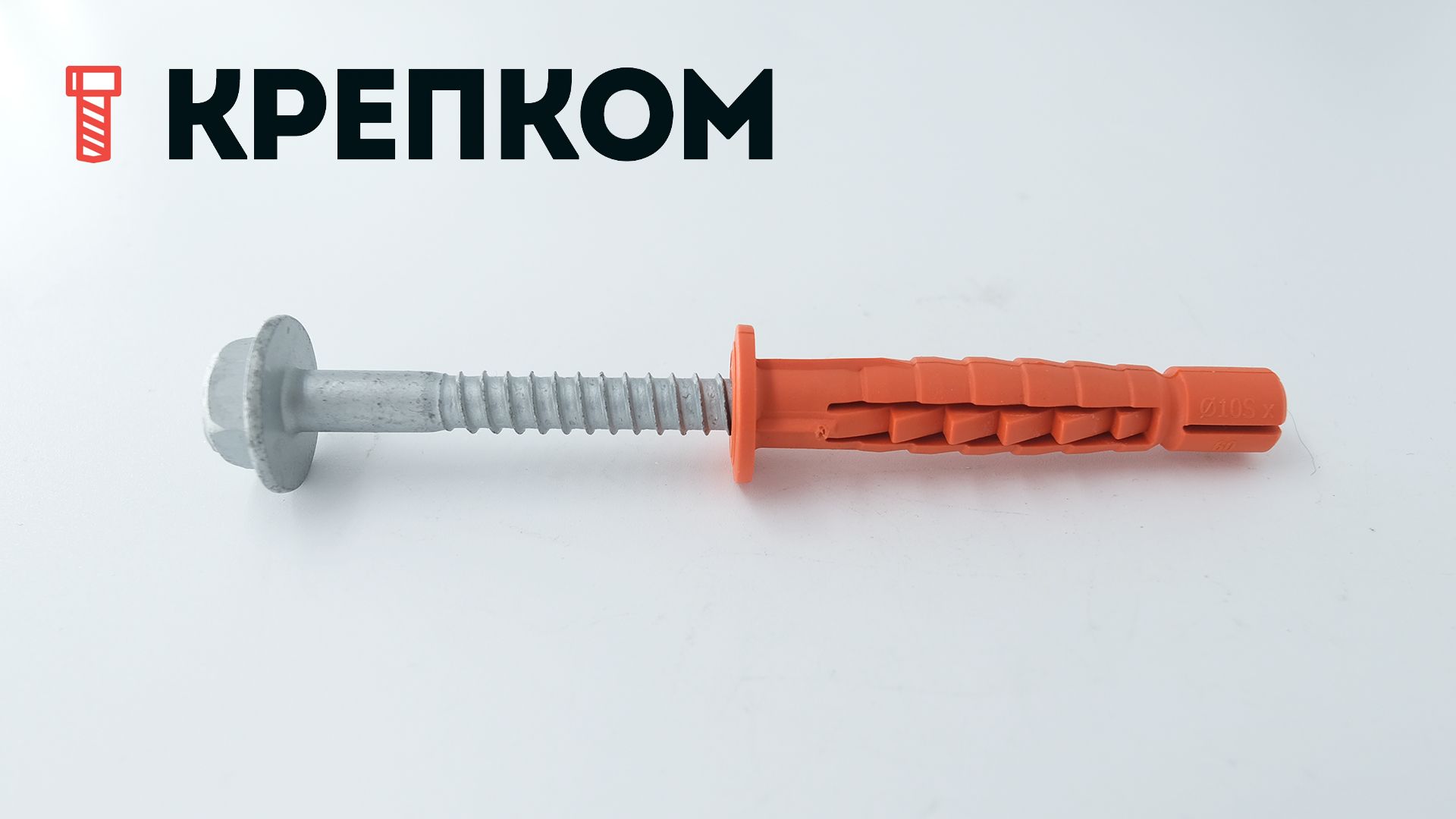

Дюбель фасадный с шестигранным шурупом SDP-KB-10S-F EJOT, полиамид
Код товара: WN00165538
- Материал дюбеля: полиамид
- Диаметр: 10 мм
- Длина: от 60 до 200 мм
- Материал шурупа: горячеоцинкованная сталь, >45 мкм.
- Шестигранная головка SW13 с впрессованной шайбой
- Шлиц звёздочка TX40
- Основание: ячеистый бетон В3,5
- Комбинированная зона распора обеспечивает надёжную фиксацию
- Продуманная конфигурация дюбеля способствует более равномерному распределению нагрузок, воздействующих на комплект крепежа
- Страна производитель: Германия.
Полезные материалы и статьи

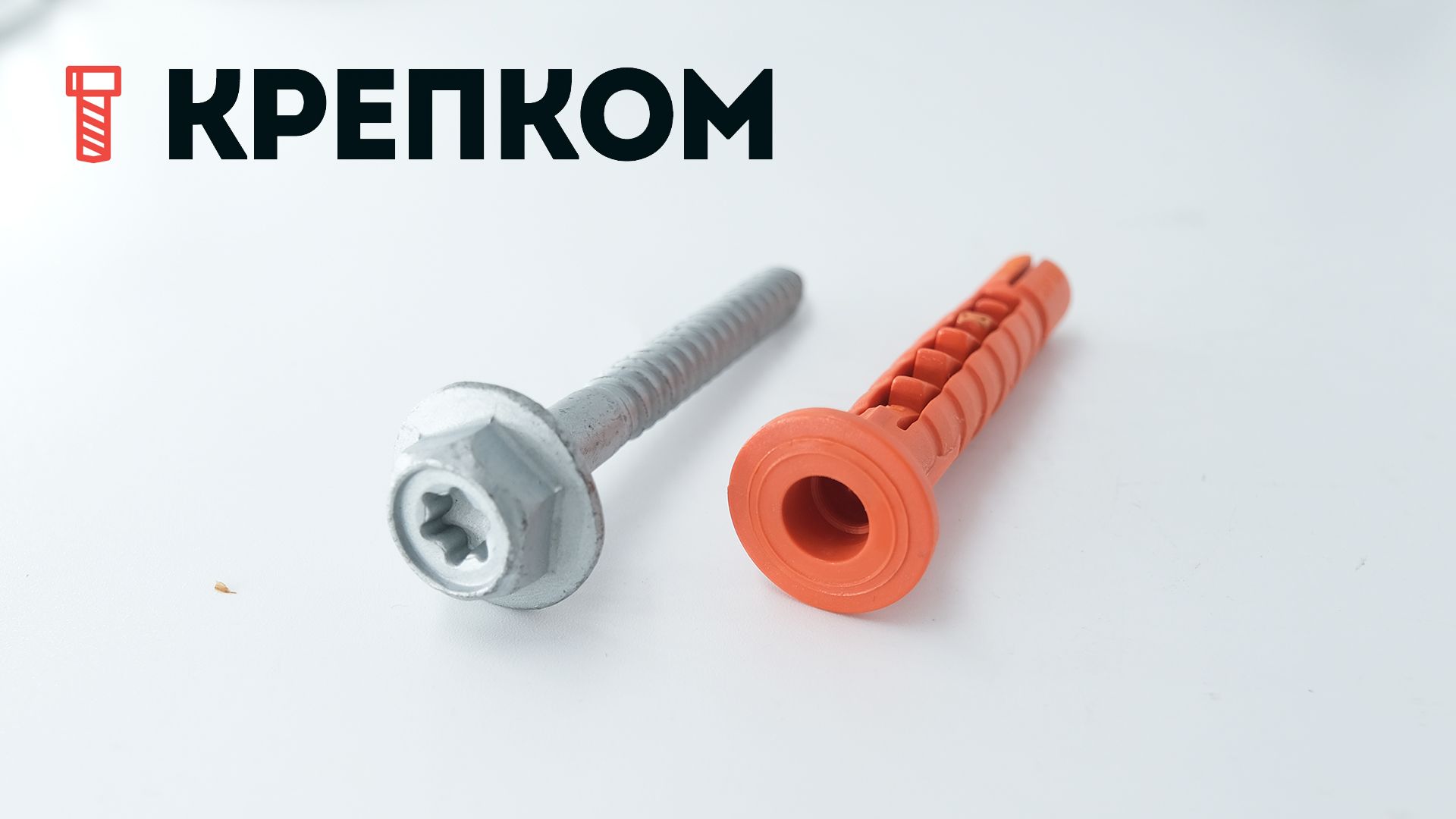

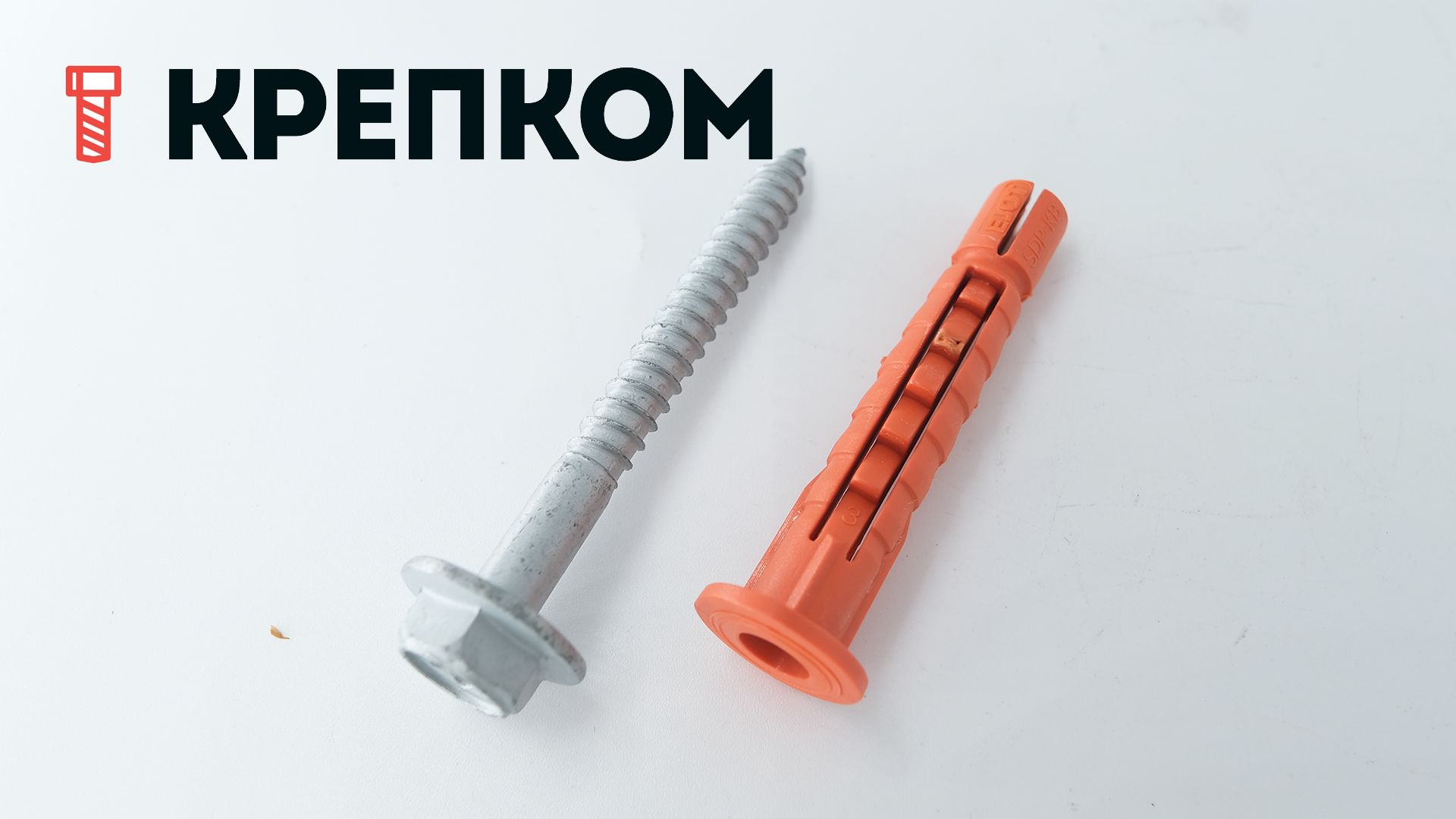

Фасадный дюбель SDP-KB-10S EJOT представляет собой 2 элемента:
- распорную втулку с плоским буртом и двумя зонами распора, изготовленную из высококачественного полиамида;

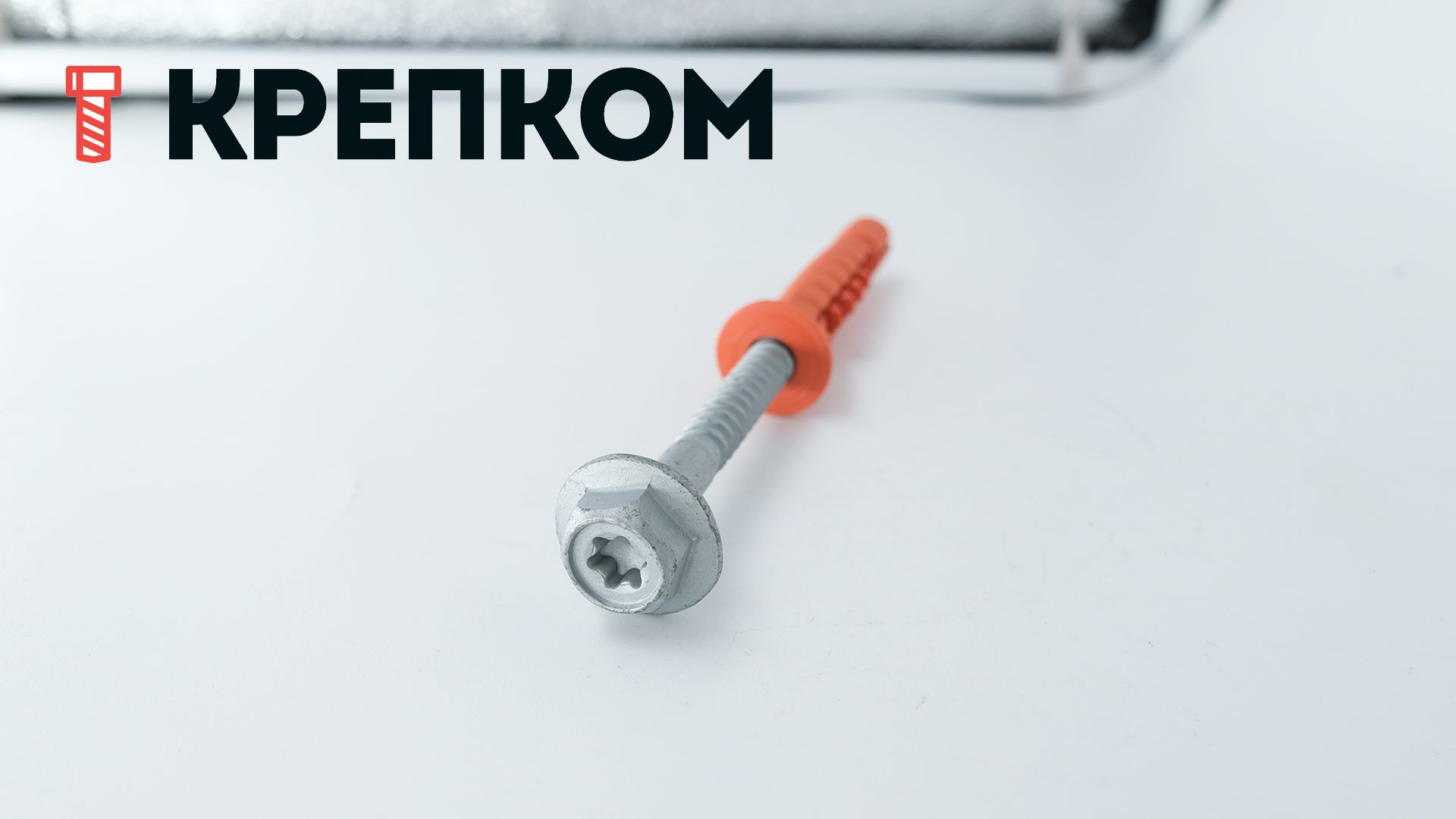

- шуруп с 6-гранной головкой, пресс-шайбой и звездообразным шлицем Torx, выполненный из стали оцинкованной (толщина цинка 45 мкм) горячим методом.
Применяется для монтажа кронштейнов систем навесного вентилируемого фасада и прочих навесных деталей из металла, для ненесущих избыточных систем, для конструктивного крепления навесных шкафов, отделки, металлических уголков к основаниям из ячеистого бетона В3,5.
Преимущества
- Долговечный, устойчивый к трению и износу полиамид.
- Не разрушается под воздействием солнечного ультрафиолета и переменных температур наружного воздуха.
- Эффективно защищён от коррозионного разрушения.
- Высокая прочность крепления в мягком пористом бетоне.
- Равномерное распределение нагрузок.
- Надёжная фиксация благодаря комбинированной зоне распирания.
- Не содержит хром Cr(VI).
- Температурная и электрическая изоляция.
- Идентификация с помощью различных окрасок гильзы дюбеля.
- Быстрое сверление вращением.
Техническая информация
- Шестигранный профиль: SW13
- Размер шлица: TX40
- Глубина отверстия ≥t: 80 мм
- Минимальная глубина анкеровки ≥ hv: 70 мм
Сертификаты
- ТС 4342-14
- Z-21.2-967
Размеры
| Артикул | Диаметр просверленного отверстия, мм | Длина, мм | Толщина скрепляемых деталей tfix ≤, мм |
| 8756060609 | 10 | 60 | - |
| 8773080609 | 10 | 80 | 10 |
| 8773100609 | 10 | 100 | 30 |
| 8773120609 | 10 | 120 | 50 |
| 8773140609 | 10 | 140 | 70 |
| 8773160609 | 10 | 160 | 90 |
| 8773200609 | 10 | 200 | 130 |
Допустимые нагрузки на вырыв
| Кладка из ячеистого бетона В3,5 | 0,8 kH |
| Макс. изгибающий момент | 11,5 Hm |
Данные по вырывным нагрузкам взяты из ТС 4342-14, данные по изгибающему моменту из ЕТА-10/0305.
Характеристики
-
Бренд
-
Тип дюбеляФасадный
-
Единицы измеренияшт
-
Метиз в комплектеДа
-
Материал дюбеляПолиамид (PA6)
-
Форма манжетыЦилиндрическая
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
