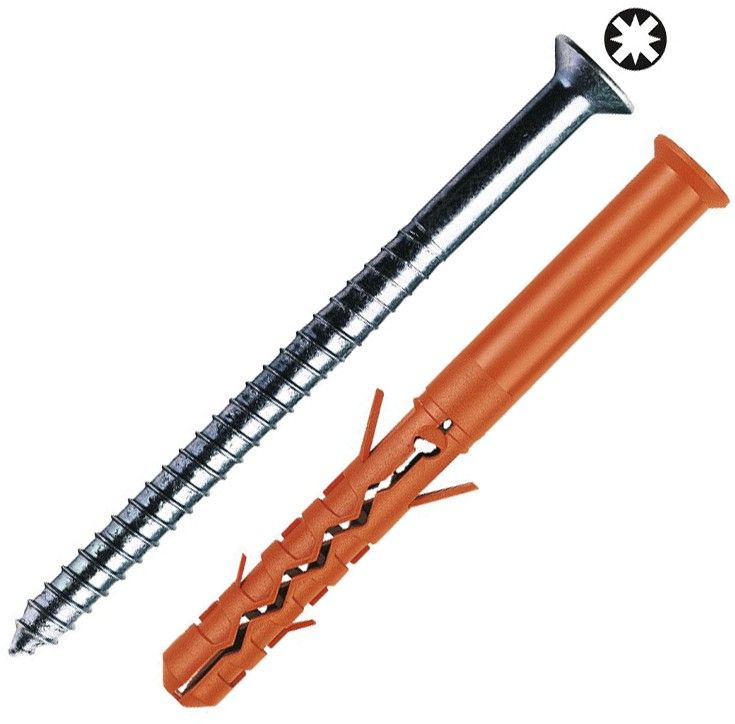

Дюбель фасадный Mungo MBR-S со стопорным шурупом с потайной головкой Pz
Внешний вид товара может отличаться от представленного на изображении
- Для применения в полнотелых материалах – бетоне, кирпиче, природном камне.
- Подходит для монтажа фасадных систем, рам, профилей.
- Тип дюбеля: фасадный MBR со стандартной зоной расширения.
- Поставляется в сборе со специальным шурупом с потайной головкой и шлицем PZ.
- Бортик для установки впотай и защиты от контактной коррозии.
- Предохранитель от несвоевременного раскрытия.
- Стопорные усы от проворачивания и надежной фиксации.
- Материал дюбеля: высококачественный нейлон (полиамид) PA6.
- Материал шурупа: оцинкованная сталь, толщина покрытия ≥5 мкм.
- Износостойкий, устойчив к температурам и нагрузкам.
- Для внутреннего применения.
- Производитель: MUNGO (Швейцария).
Дюбель-шуруп фасадный (потайной) MBR-S MUNGO применяется при монтаже конструкций на бетонную несущую основу и кирпичную полнотелую кладку. Его распорная часть имеет стандартную длину 50 мм (для сравнения: у аналога MB-S – 70 мм). Монтируется через сквозное отверстие в прикрепляемом элементе и удерживается за счет сил трения, вызванных распором при вкручивании стопорного шурупа. Метиз дотягивается до тех пор, пока его потайная головка не станет вровень с лицевой поверхностью, что обеспечивает эстетичный вид крепления.
Применение
Крепежный дюбель MBR-S сертифицирован для многоцелевого использования в прочных стройматериалах, не имеющих пор и пустот. Подойдет для крепления фасадных конструкционных элементов, металлических профилей, деревянных брусков, рам, обрешетки, листового и уголкового металла.
Преимущества
- полиамидный дюбель для бетона обладает огнестойкостью по классу F90 (90 минут);
- не теряет прочности, упругости на морозе и с течением времени;
- защищен от преждевременного раскрытия и прокручивания в отверстии;
- небольшая минимальная глубина анкеровки (50 мм) ускоряет бурильные работы;
- полимерный материал гильзы препятствует возникновению мостиков холода в стенах строения.
Размеры
| Размер анкера, мм | Размер шурупа, мм | Полезная длина, мм tfix | Глубина отверстия, мм h0 | Мин. глубина анкеровки, мм hef | Диаметр бура, мм d0 |
| 6х55 | 4х60 | 25 | 60 | 50 | 6 |
| 8х80 | 6х85 | 30 | 60 | 50 | 8 |
| 8х100 | 6х105 | 50 | 60 | 50 | 8 |
| 8х120 | 6х125 | 70 | 60 | 50 | 8 |
| 8х140 | 6х145 | 90 | 60 | 50 | 8 |
| 10х60 | 7х65 | 10 | 60 | 50 | 10 |
| 10х80 | 7х85 | 30 | 60 | 50 | 10 |
| 10х100 | 7х105 | 50 | 60 | 50 | 10 |
| 10х120 | 7х125 | 70 | 60 | 50 | 10 |
| 10х140 | 7х145 | 90 | 60 | 50 | 10 |
| 10х160 | 7х165 | 110 | 60 | 50 | 10 |
| 10х200 | 7х205 | 150 | 60 | 50 | 10 |
Нагрузки
| Бетон ≥С20/25, вырыв (кН) | Песчаник, вырыв (кН) | Кирпич, вырыв (кН) | |
| MBR 6 | 0,3 | 0,25 | 0,25 |
| MBR 8 | 0,5 | 0,4 | 0,4 |
| MBR 10 | 0,8 | 0,6 | 0,6 |
Нагрузки рекомендуемые; коэффициент безопасности 5 / 1кН ≈ 100 кг
Монтаж
Характеристики
-
Бренд
-
Тип дюбеляФасадный
-
Единицы измеренияшт
-
Метиз в комплектеДа
-
Материал дюбеляНейлон
-
Форма манжетыПотайная
