Анкер с болтом с потайной головкой SORMAT SK M12-20/80/40

Анкер с болтом с потайной головкой SORMAT SK M12-20/80/40

Количество:
1 366,00 руб.

Доставка

Со склада вашего города

+7 (812) 748-2626

Бесплатно регионам

Анкер с болтом оцинкованный SORMAT SK – высоконагруженный втулочный анкер, расклинивающийся по мере закручивания болта и втягивания конуса в распорную втулку.

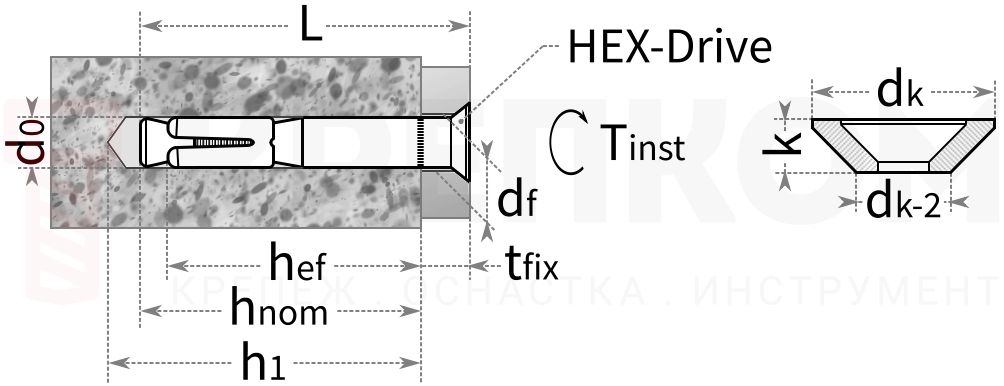

Размеры анкера:

SORMAT SK

Размеры анкера

SORMAT SK

Размер головки

Резьба М12 Диаметр головки, dk 33 мм
Общая длина, L 135 мм Высота шляпки, k 8 мм
Шлиц HEX8 Диаметр dk-2 19 мм
Max толщина прикрепл. материала, Tfix 40 мм
Отверстие в прикрепляемом материале, Df 21 мм
Диаметр сверла/бура, d0 20 мм
Min глубина отверстия глубина отверстия, h1 100 мм
Расчетная глубина анкеровки, Hnom 92 мм
Эффективная глубина анкеровки, Hef 80 мм
Момент затяжки, Tinst 90


Рабочие характеристики (нагрузки) анкера:

Сжатая зона бетона С20/25, нагрузка на срыв 17,2 kN
Сжатая зона бетона С20/25, нагрузка на срез
34,3 kN
Растянутая зона бетона С20/25, нагрузка на срыв
12,3 kN
Растянутая зона бетона С20/25, нагрузка на срез
24,5 kN

Монтаж анкера Сормат СК:

Монтаж анкера Сормат СК

Применение анкера Сормат СК:

  • Стальные конструкции
  • Оборудование
  • Ограждения
  • Системы подъема для автомобилей
  • Перила
  • Опорные плиты
