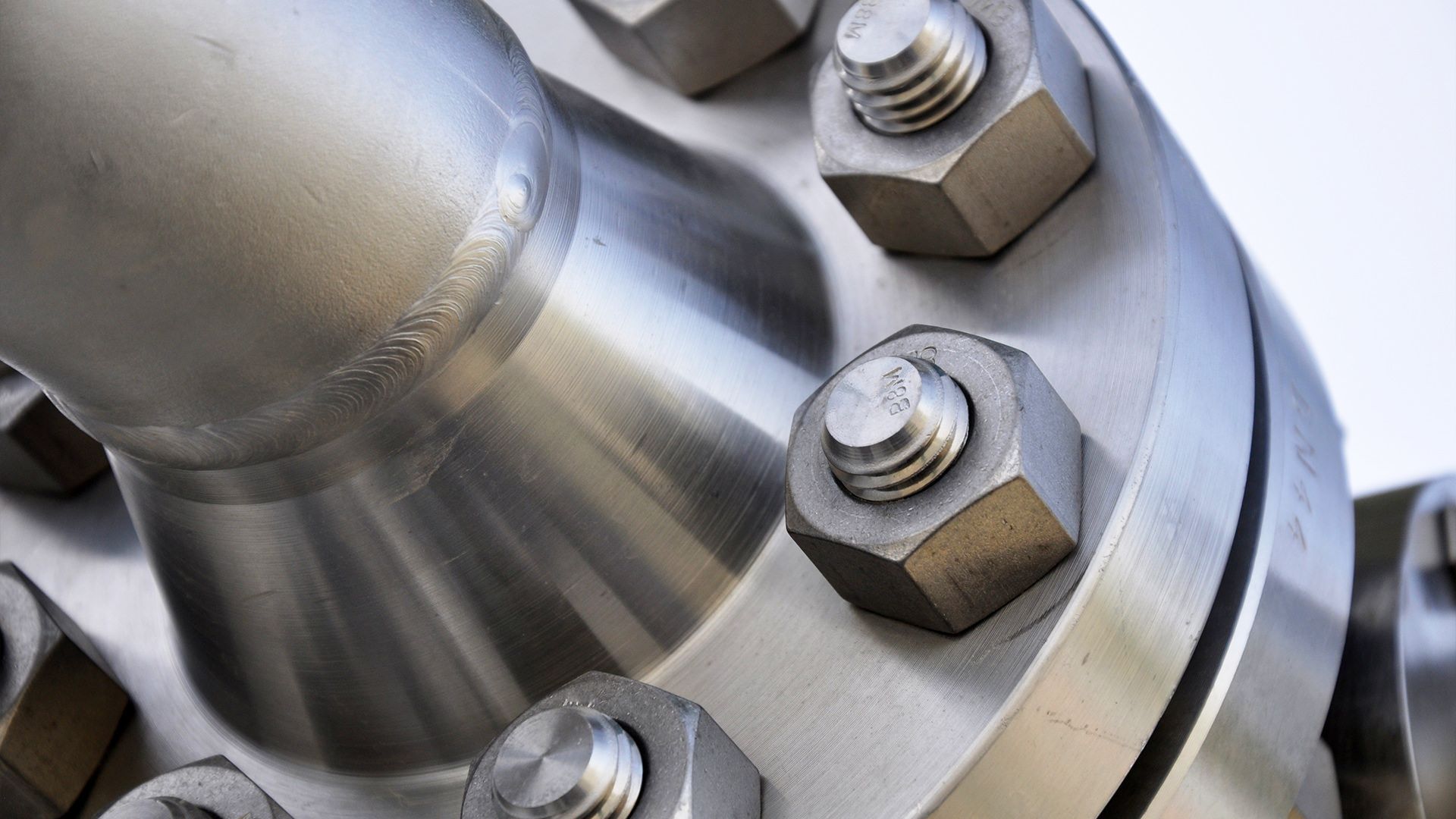

В профессиональном монтаже инженерных сетей болт — это не вспомогательный метиз. Это критический элемент системы, работающий под колоссальным напряжением. Его задача — обеспечить силовое замыкание соединения, создав расчетное давление на прокладку, превышающее внутреннее давление среды. Будь то пар, газ или вода — барьер держит именно болт.
Надежность фланцевого или муфтового соединения зависит не от физической силы монтажника, а от понимания физики процесса, грамотного подбора пары «болт-гайка» и соблюдения актуальных стандартов (ГОСТ 33259-2015, DIN EN 1591).

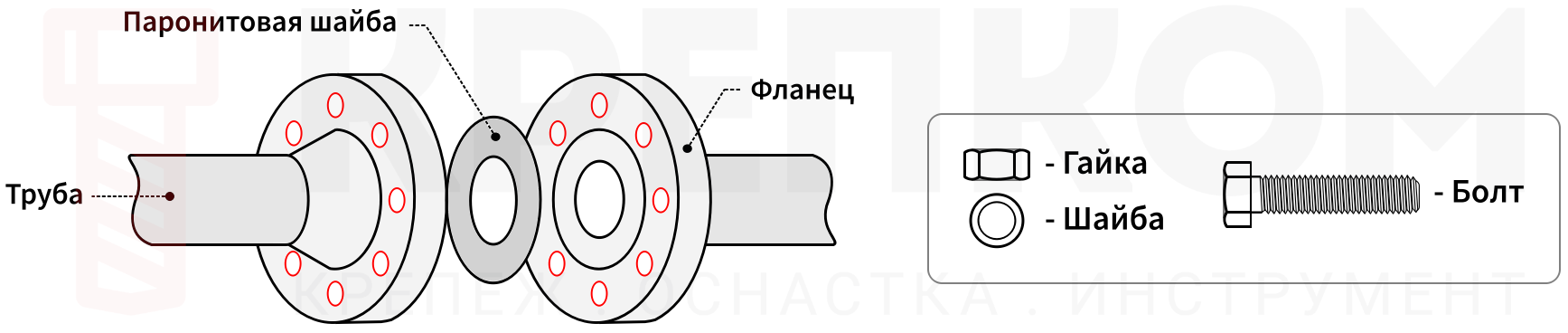

Физика герметичности: болт как пружина
Механизм герметичности базируется на упругой деформации. Забудьте о принципе «затянуть потуже».
- Предварительное натяжение: при затяжке стержень болта растягивается. Он работает как очень жесткая пружина в пределах закона Гука.
- Реакция опоры: стремясь вернуться в исходное состояние, болт создает постоянное усилие прижима фланцев друг к другу.
- Микрозаполнение: под этим давлением материал прокладки (паронит, EPDM) «течет», заполняя микронеровности зеркал фланцев.
Если усилие затяжки ослабевает — из-за ползучести прокладки или усталости металла — герметичность исчезает. Поэтому расчет момента затяжки и выбор класса прочности — это фундамент безопасности, а не формальность.
Ключевые характеристики и подбор крепежа
Проектирование и монтаж фланцевых соединений сегодня регулируются ГОСТ 33259-2015 (пришедшим на смену старому ГОСТ 12816-80) и европейскими нормами DIN EN 1515-1.
Класс прочности: почему 4.8 под запретом
Класс прочности (маркировка на головке болта) — паспорт его возможностей.
- Класс 4.8 / 5.8: Подходят только для бытовых задач — повесить раковину или закрепить хомут. Для фланцевых соединений под давлением они категорически запрещены. Металл «поплывет» при первой же серьезной нагрузке.
- Класс 8.8: «Золотой стандарт» для инженерных сетей, тепловых пунктов и магистральных водопроводов среднего давления 2.5-4.0 МПа. Обеспечивает нужное усилие натяжения без риска пластической деформации.
- Класс 10.9 / 12.9: Выбор для экстремальных давлений (>4.0 МПа), особо ответственных соединений, зон с риском гидроударов и вибронагруженных узлов.
Подробнее о разрушающих нагрузках для болтов читайте в нашем обзоре.
Золотое правило сопряжения: Болт + Гайка
Частая ошибка, ведущая к авариям, — использование высокопрочного болта с обычной гайкой. Резьбу гайки просто срезает.

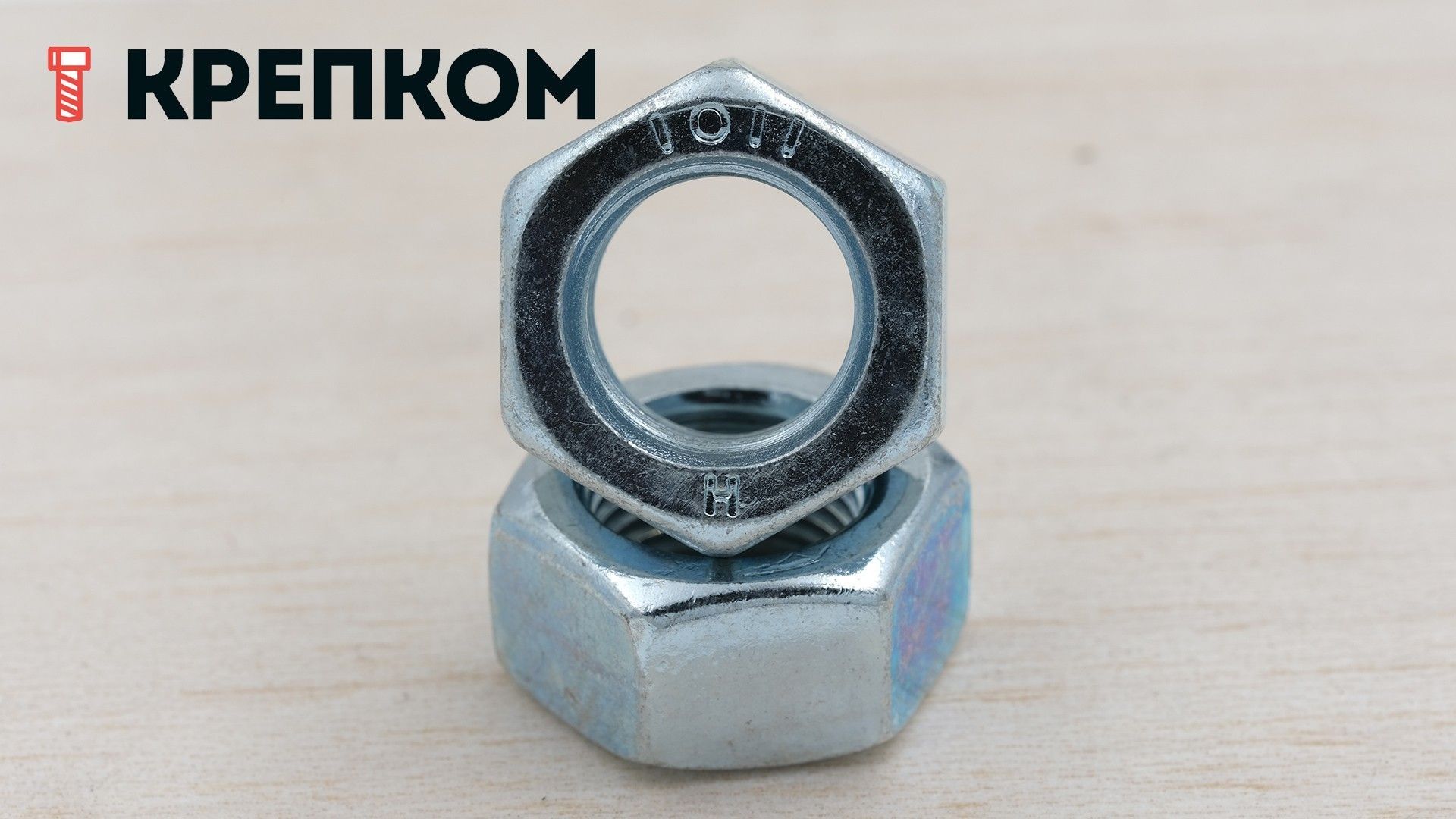

Правило по DIN EN ISO 898-2 непреложно: класс прочности гайки должен соответствовать классу болта.
- Болт 8.8 требует гайку класса 8.
- Болт 10.9 требует гайку класса 10.
Материалы против среды
Выбор стали диктует среда эксплуатации:
- Углеродистая сталь (оцинкованная): стандарт для отопления и водоснабжения внутри сухих помещений.
- Нержавеющая сталь A2 (AISI 304): обязательна для питьевой воды, пищевых производств и уличного монтажа.
- Кислотостойкая сталь A4 (AISI 316): необходима, если в воде хлориды >200 мг/л (бассейны) или pH < 6.5. Обычная оцинковка здесь превратится в труху за пару лет.
Расчет и контроль усилия затяжки
Момент затяжки — это усилие финальной сборки, гарантирующее герметичность соединения в любых рабочих условиях. Основные правила: выдерживать заданное усилие на болтах, распределять нагрузку равномерно и исключать деформацию уплотнительных поверхностей.
Затяжка «на глазок» — это рулетка, в которую инженер играть не имеет права. Недотяг гарантирует течь, перетяг — разрушение прокладки или разрыв болта при гидроударе.
Величина момента затяжки фланцевых болтов зависит от номинального давления PN, диаметра резьбы, класса прочности крепежа и реальных условий работы. Базой служат значения для болтов 8.8 с коэффициентом трения 0,2 при нормальной температуре.

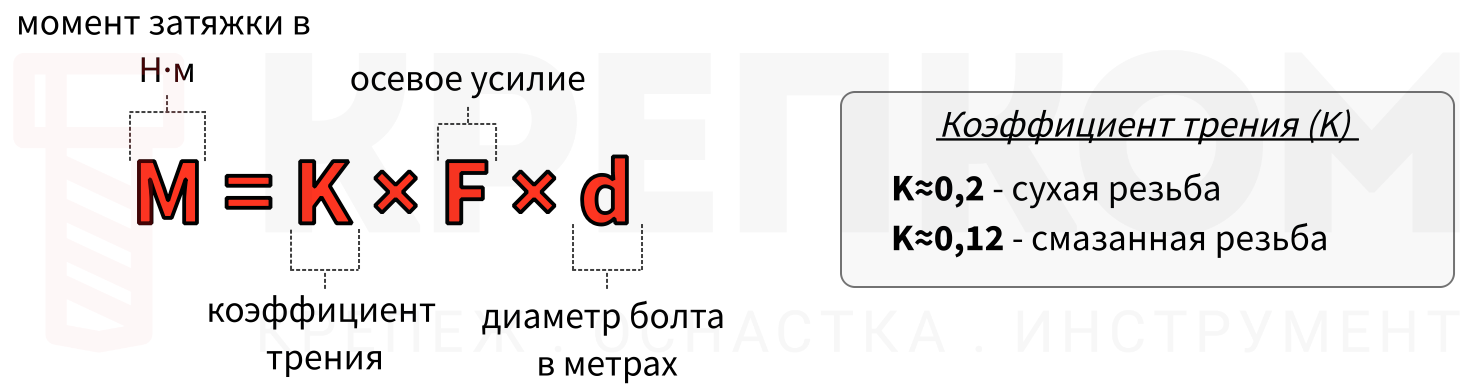

Расчет проводится по формуле: M = K × F × d (где M — момент в Н·м, K = 0,2 для сухой резьбы, F — осевое усилие, d — диаметр болта в метрах).
Правила расчета по PN:
- PN 6–16: стандартный момент, минимум поправок. Главное — избегать повреждения мягких прокладок и добиться равномерного обжатия.
- PN 25–40: повышенный момент, жесткие требования к герметичности. Нужны болты от класса 8.8, прокладки — металлические или комбинированные.
- PN 63–160: специальные методики с учетом деформации фланцев. Требуются болты 10.9 или 12.9, высокотемпературные смазки и специнструмент.
Усилие затяжки (крутящий момент) критически зависит от коэффициента трения (K). Это нюанс, который часто упускают:
- Сухая резьба (K≈0,2): трение "съедает" огромную часть усилия ключа. На прижим фланцев идет меньше энергии.
- Смазанная резьба (K≈0,12): трение снижено, и при том же показании динамометрического ключа реальное усилие прижима возрастает. Для смазанных болтов момент можно снизить на 15–25 %.
- Для нержавеющей стали коэффициент K, как правило, выше, чем для углеродистой. Прямой перенос значений (один к одному) без пересчета небезопасен.
В таблице мы приводим расчетные значения, на которые стоит ориентироваться при монтаже.
Рекомендуемые моменты затяжки для болтов класса 8.8 (с гайками класса 8) при коэффициенте трения 0,2 и нормальной температуре:
| Диаметр резьбы | PN 6 (Н·м) | PN 10 (Н·м) | PN 16 (Н·м) | PN 25 (Н·м) | PN 40 (Н·м) | PN 63 (Н·м) | PN 100 (Н·м) | PN 160 (Н·м) |
| M12 | 45 | 50 | 60 | 75 | 85 | 95 | 110 | 125 |
| M16 | 110 | 120 | 140 | 165 | 185 | 210 | 240 | 275 |
| M20 | 200 | 220 | 260 | 300 | 340 | 380 | 440 | 500 |
| M24 | 340 | 380 | 440 | 520 | 580 | 650 | 750 | 850 |
| М30 | 650 | 720 | 840 | 980 | 1100 | 1250 | 1450 | 1650 |
| М36 | 1100 | 1200 | 1400 | 1650 | 1850 | 2100 | 2400 | 2750 |
| М42 | 1650 | 1500 | 2100 | 2450 | 2750 | 3100 | 3600 | 4100 |
| М48 | 2400 | 2650 | 3100 | 3600 | 4050 | 4550 | 5300 | 6050 |
Для ответственных соединений обязателен проверочный расчет по DIN EN 1591-1 с учетом типа прокладки.
Поправки на класс прочности болтов:
- 10.9 → момент выше на 25% относительно класса 8.8.
- 12.9 → момент выше на 50%.
Использование динамометрического ключа — не рекомендация, а требование регламента. Равно как и порядок затяжки.

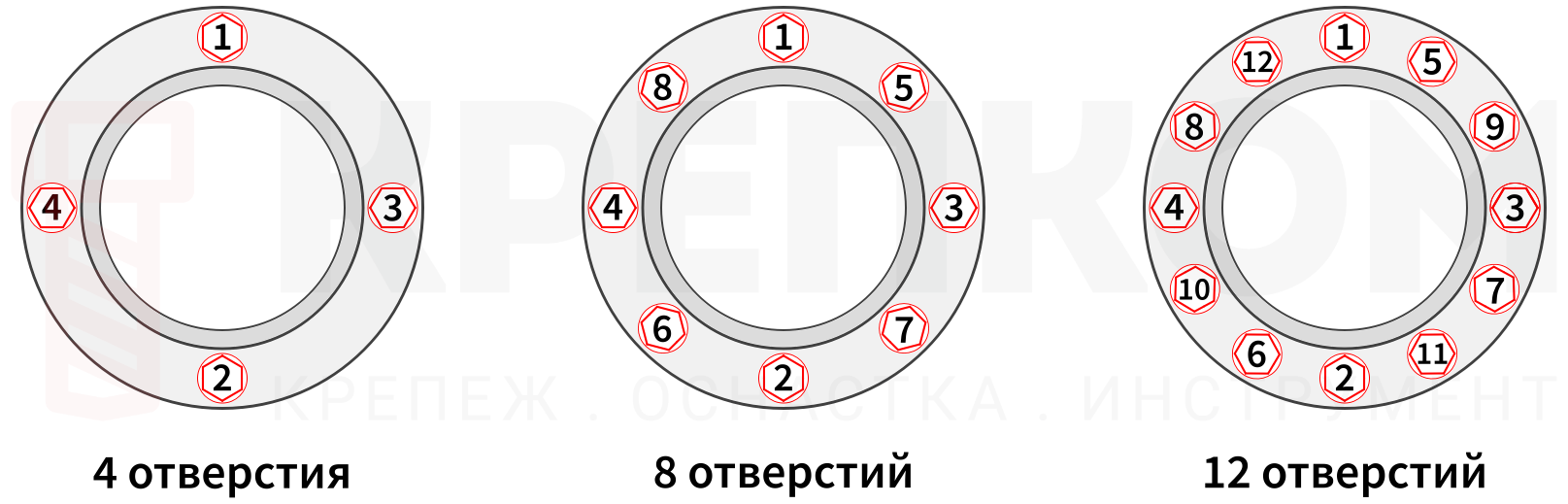

Последовательность затяжки болтов фланцевого соединения
Критические ошибки монтажа: цена невнимательности
Гальваническая коррозия
Скрытый враг, который убивает систему за 2-3 года. Прямой контакт фланца из нержавейки с болтом из черной стали (или наоборот) создает гальваническую пару. Вода работает как электролит, и анод (черный металл) начинает растворяться.

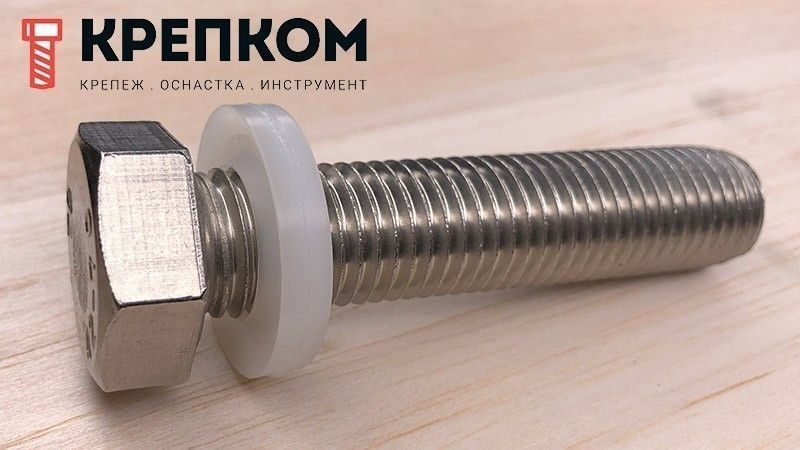

Решение: всегда используйте крепеж из материала фланца. Если при реконструкции приходится стыковать разнородные металлы, применяйте изолирующие втулки и шайбы (полиамид, фторопласт) с сопротивлением ≥109 Ом·м.
Подробнее о совместимости металлов читайте в нашем обзоре.
Ошибка геометрии
Не экономьте на длине болта. Правило по DIN EN 1515-1 гласит: конец болта должен выступать из гайки минимум на 2 полных витка резьбы. Это единственный способ визуально убедиться, что резьба работает на 100% длины гайки.
«Одноразовость» высокопрочного крепежа
Болты классов 8.8 и 10.9 работают на пределе упругости. После демонтажа в металле остаются микротрещины усталости. Повторное использование такого болта на ответственном узле — это заложенная мина замедленного действия. Стоимость нового комплекта ничтожна по сравнению с ценой затопленного оборудования.
FAQ: Экспертные ответы на сложные вопросы
Нужны ли гроверные шайбы?

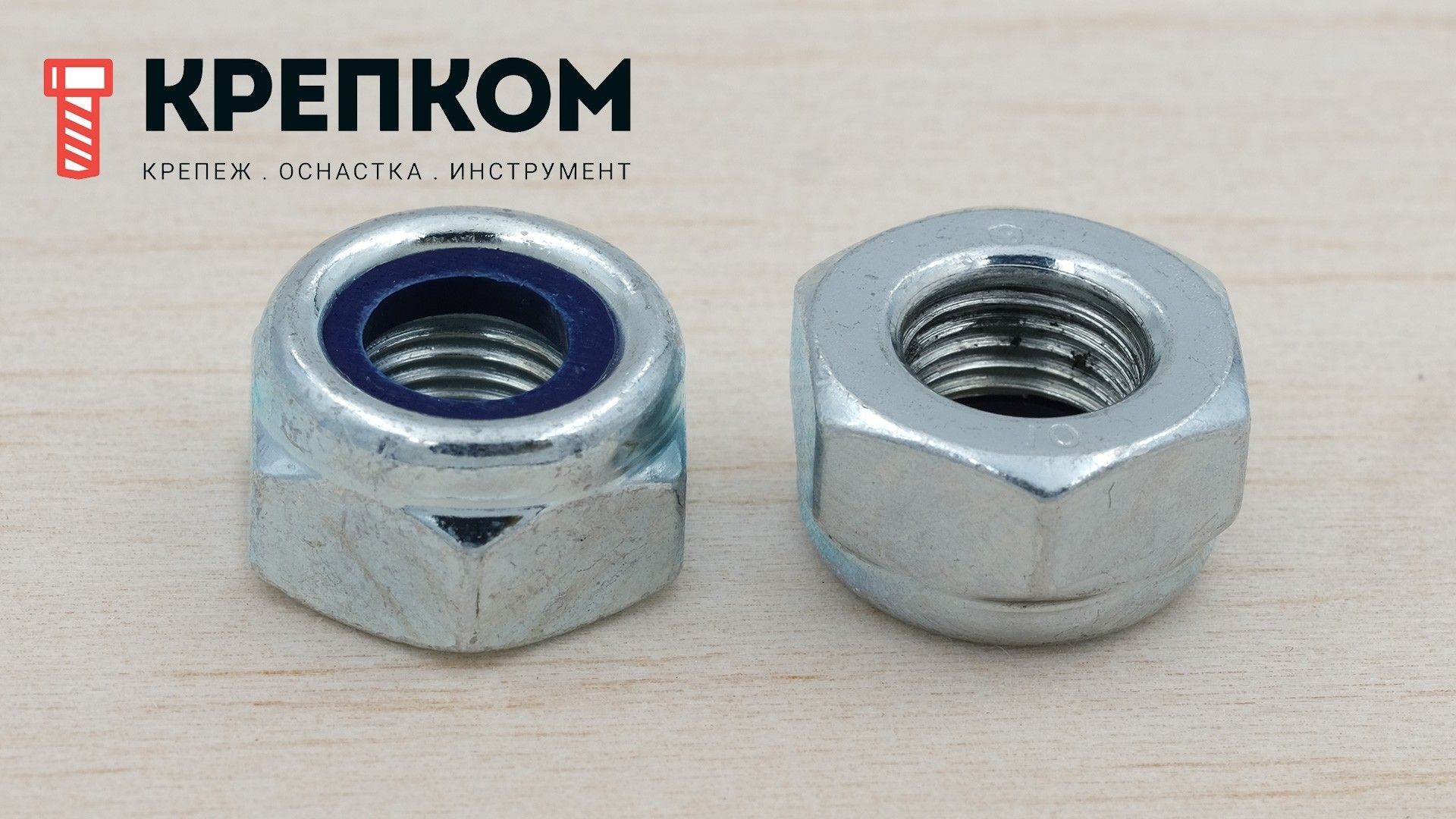

В статических системах достаточно плоских шайб (твердость от 300 HV) — они распределяют давление. Но если узел вибрирует (насосы, компрессоры), обычная гайка открутится. Здесь обязательны тарельчатые шайбы (DIN 6796) или самоконтрящиеся гайки. Помните: момент затяжки при этом нужно увеличить на 15–20%.
Как компенсировать тепловое расширение труб?
В обычных контурах отопления (ΔT<100°С) расширение гасится упругостью прокладки. Специальные тарельчатые пружины на шпильки нужны только в жестких режимах (скачки >150°С, давление >40 бар), и подбирать их нужно строго по расчету DIN EN 1591.
Какие документы требовать при закупке?
Для ответственных объектов запрашивайте сертификат EN 10204 3.1. Он подтверждает, что конкретная партия прошла испытания на химсостав, разрыв и ударную вязкость (критично для работы зимой).
Что делать, если соединение потекло сразу после пуска?
Типичная ошибка — пытаться «дотянуть» текущий болт до упора под давлением. Это запрещено техникой безопасности и часто бесполезно (прокладка уже пережата или разрушена).
Алгоритм: Сбросить давление -> Разобрать узел -> Осмотреть зеркала фланцев на предмет дефектов -> Заменить прокладку -> Провести затяжку по схеме «звезда» с динамометрическим контролем.

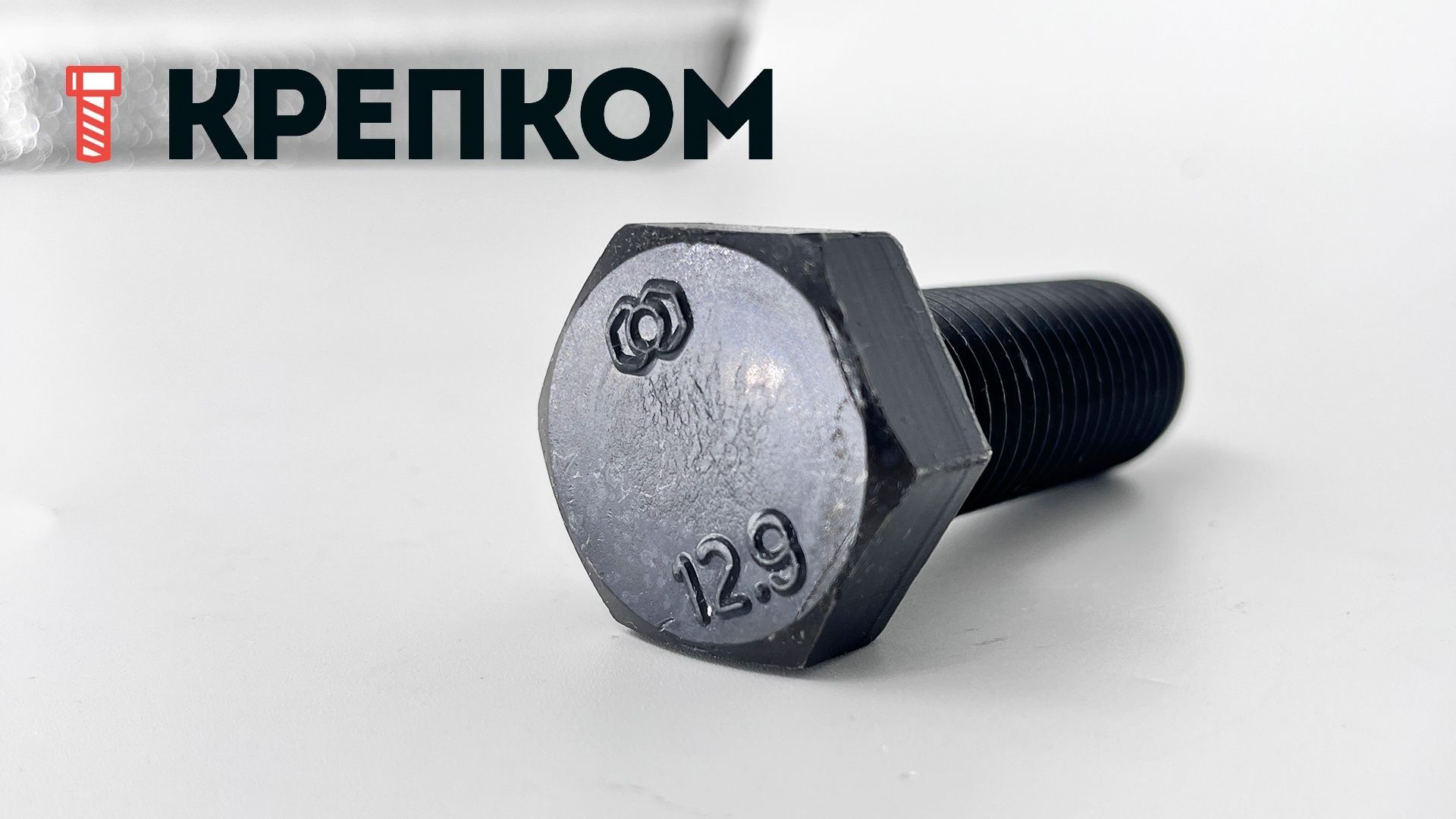

Какая резьба лучше для фланцев: полная или неполная?

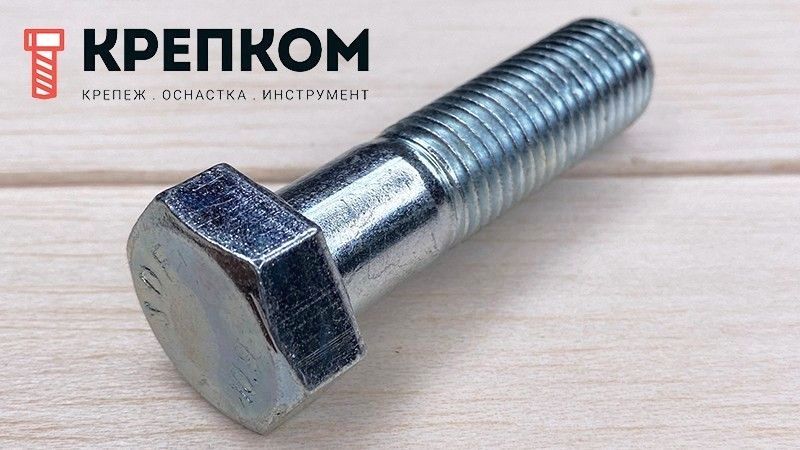

Для фланцевых соединений предпочтительна полная резьба (DIN 933), так как она дает универсальность при монтаже фланцев разной толщины. Болты с неполной резьбой (DIN 931) используются там, где важно, чтобы тело болта (гладкая часть) работало на срез, что для фланцев нетипично — там болт работает на растяжение.
Существует ли риск водородного охрупчивания оцинкованных болтов?
Да, это реальная проблема для высокопрочных болтов (класс 10.9 и выше) при гальваническом цинковании. В процессе производства водород может проникать в сталь, делая её хрупкой, как стекло. Для классов 10.9 и 12.9 безопаснее использовать термодиффузионное цинкование или специальные покрытия (ламельные), которые исключают этот риск.
Надежность как система
Герметичность — это точная наука, а не стечение обстоятельств. Безопасность вашей системы строится на трех элементах: верный материал (защита от коррозии), инженерный расчет (класс 8.8+ и правильный момент) и дисциплина монтажа.
