Выбор крепежа на первый взгляд кажется простой задачей. Однако, когда речь заходит о шпильках с ввинчиваемым концом, многие сталкиваются с непониманием: почему в стандартах фигурируют загадочные 1d, 1,25d или 2d? И главное — как выбрать правильный вариант, чтобы соединение было надежным, а детали не разрушились?
Что такое шпилька с ввинчиваемым концом?

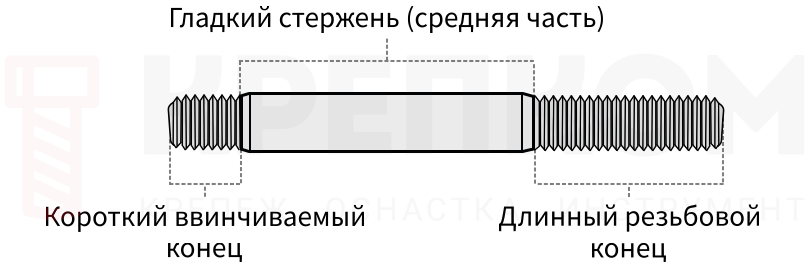

Это крепежное изделие в виде стержня с резьбой разной длины на обоих концах и гладкой средней частью. Оригинальность этой конструкции — в четком функциональном разделении зон шпильки:
- Короткий ввинчиваемый конец предназначен для надежной фиксации в резьбовом отверстии базовой детали (основания оборудования). Именно эта часть принимает на себя основную нагрузку соединения «шпилька–корпус».
- Гладкий стержень (средняя часть) выполняет сразу три ключевые задачи: обеспечивает точное центрирование устанавливаемой детали, служит направляющей при монтаже и воспринимает поперечные (сдвигающие) нагрузки, разгружая тем самым резьбовые витки от деформации.
- Длинный резьбовой конец выступает в роли классического крепежного элемента — на него надеваются соединяемые узлы и накручивается гайка, создавая необходимое усилие затяжки для жесткого и герметичного сжатия пакета деталей.
Такая двухсторонняя шпилька незаменима в соединениях, где использование болта с головкой невозможно или нежелательно, например, в массивных деталях, фланцах, корпусных соединениях (в блоках цилиндров двигателей).
Другие преимущества перед болтом:
- Защита резьбы оборудования: при частых демонтажах нагрузка приходится на резьбу гайки, а не на резьбовое отверстие в корпусе. Это сохраняет посадочное место от износа и исключает дорогостоящий ремонт базовой детали.
- Направление и позиционирование: вкрученная штанга служит направляющей, обеспечивая идеальную соосность при установке массивных торцевых крышек или клапанов без дополнительного выравнивания.
- Универсальность по толщине: в отличие от болта, длина шпильки не лимитирует толщину стягиваемого пакета. Фиксация происходит за счет ввинчивания в основание, а затяжка — гайкой на выступающем конце. Это делает штангу идеальным выбором для сборки узлов самых разных толщин.
Материал основания — диктует длину ввинчиваемого конца
Один из ключевых параметров при выборе шпильки — длина ее ввинчиваемого (посадочного) конца. Это не случайная величина, она строго регламентируется стандартами (ГОСТ, DIN) и зависит от прочностных характеристик материала базовой детали.
Обозначение 1d, 1,25d, 2d и т.д. означает, что длина ввинчиваемого конца (зона зацепления) равна одному, полутора или двум диаметрам резьбы стержня.
Главная ошибка: «Чем длиннее резьба, тем лучше»
Избыточная длина ввинчиваемого конца в прочных материалах — это лишние затраты на глубокое сверление и нарезание резьбы (метчик легко ломается в глубоких отверстиях). А вот недостаточная длина резьбы в мягких материалах гарантированно приведет к срыву резьбы прямо в базовой детали при затяжке, что часто заканчивается капитальным ремонтом узла.
Длина ввинчиваемого конца - это строгий расчет, основанный на пределе прочности материала базовой детали на срез и смятие.
Золотое правило: чем мягче материал, тем длиннее конец
Чтобы выбрать правильный стандарт, нужно ответить на один вопрос: из чего сделана деталь, в которую мы вкручиваем шпильку?
Для стали, бронзы и латуни: 1d (DIN 938, ГОСТ 22032-76, ГОСТ 22033-76)
Эти материалы обладают высокой прочностью. Площади контакта одной длины резьбы, равной диаметру (1d), достаточно для передачи расчетного усилия затяжки. Делать отверстие глубже — значит необоснованно усложнять механическую обработку детали. Это ваш выбор для большинства стандартных стальных деталей.
Стандарты:
- DIN 938
- ГОСТ 22032-76 (Класс точности В)
- ГОСТ 22033-76 (Класс точности А)

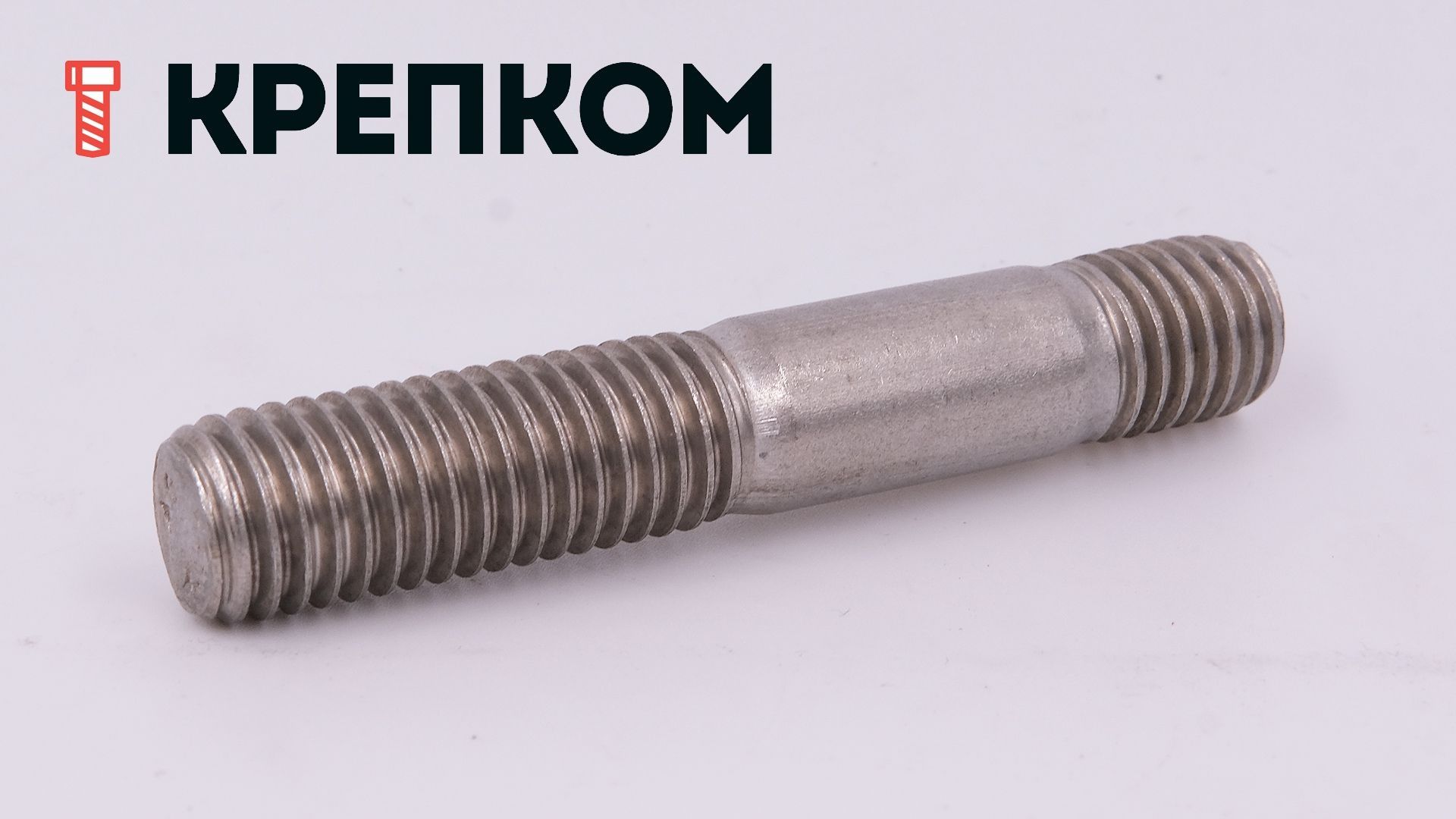

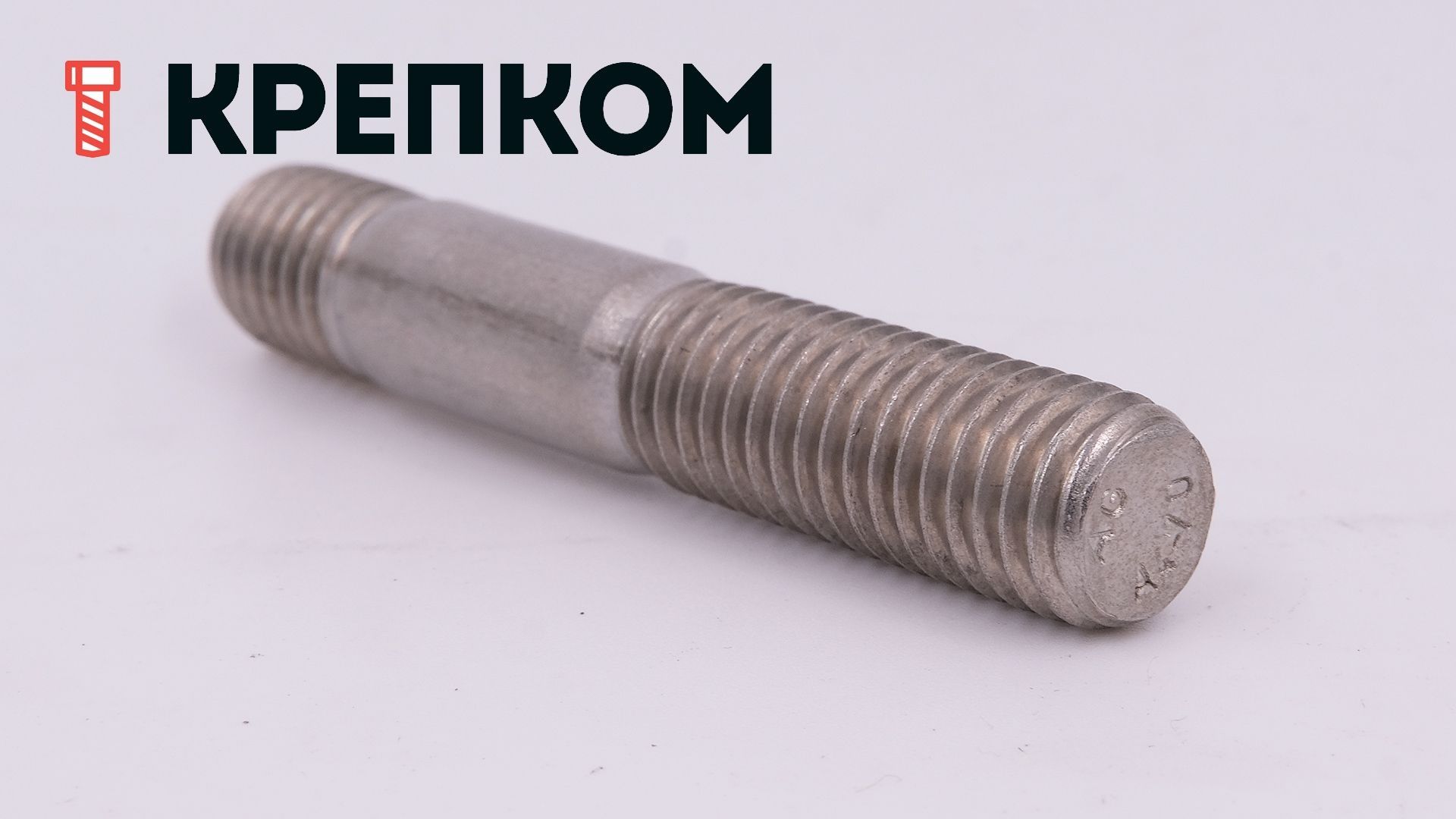

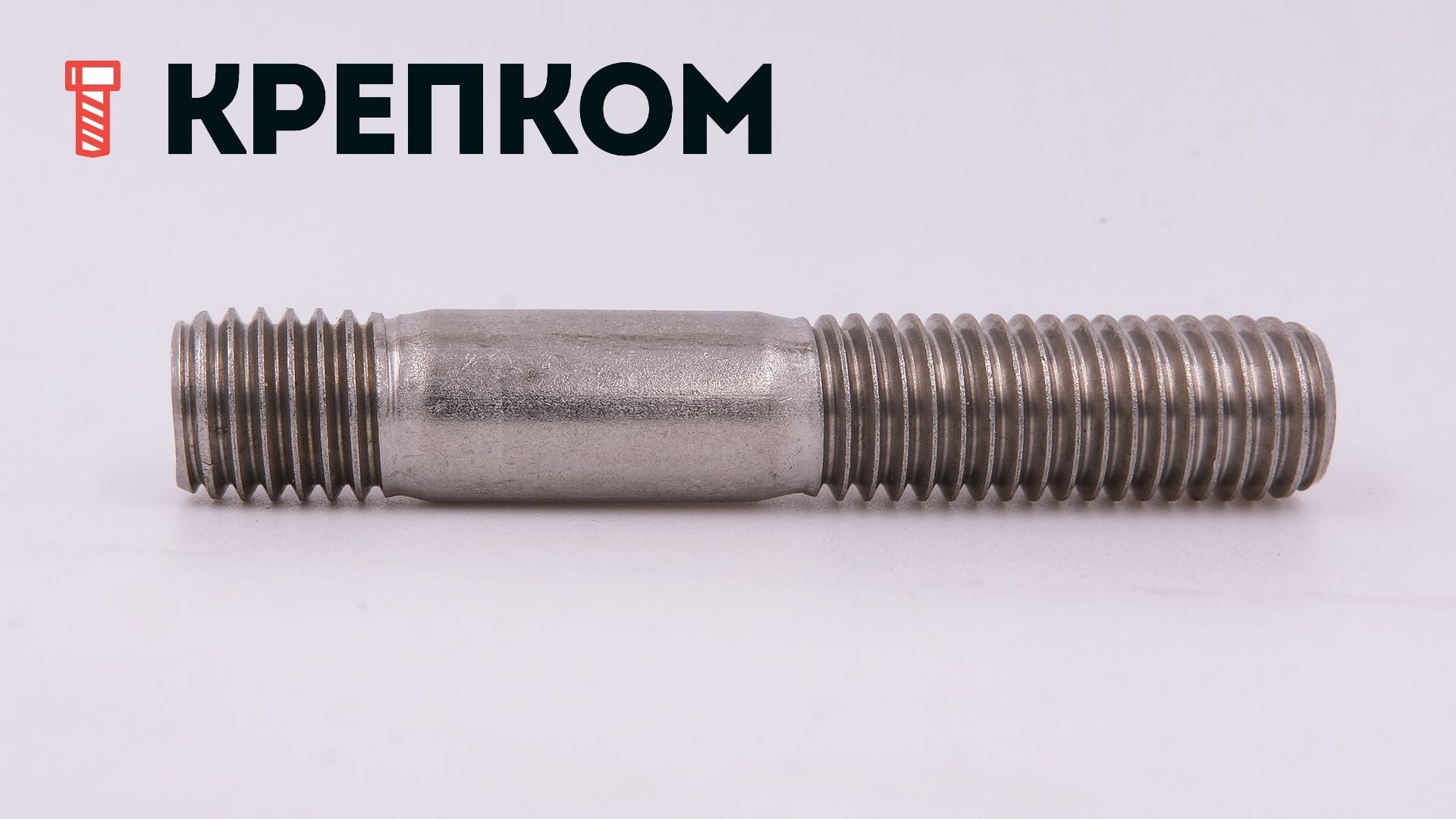

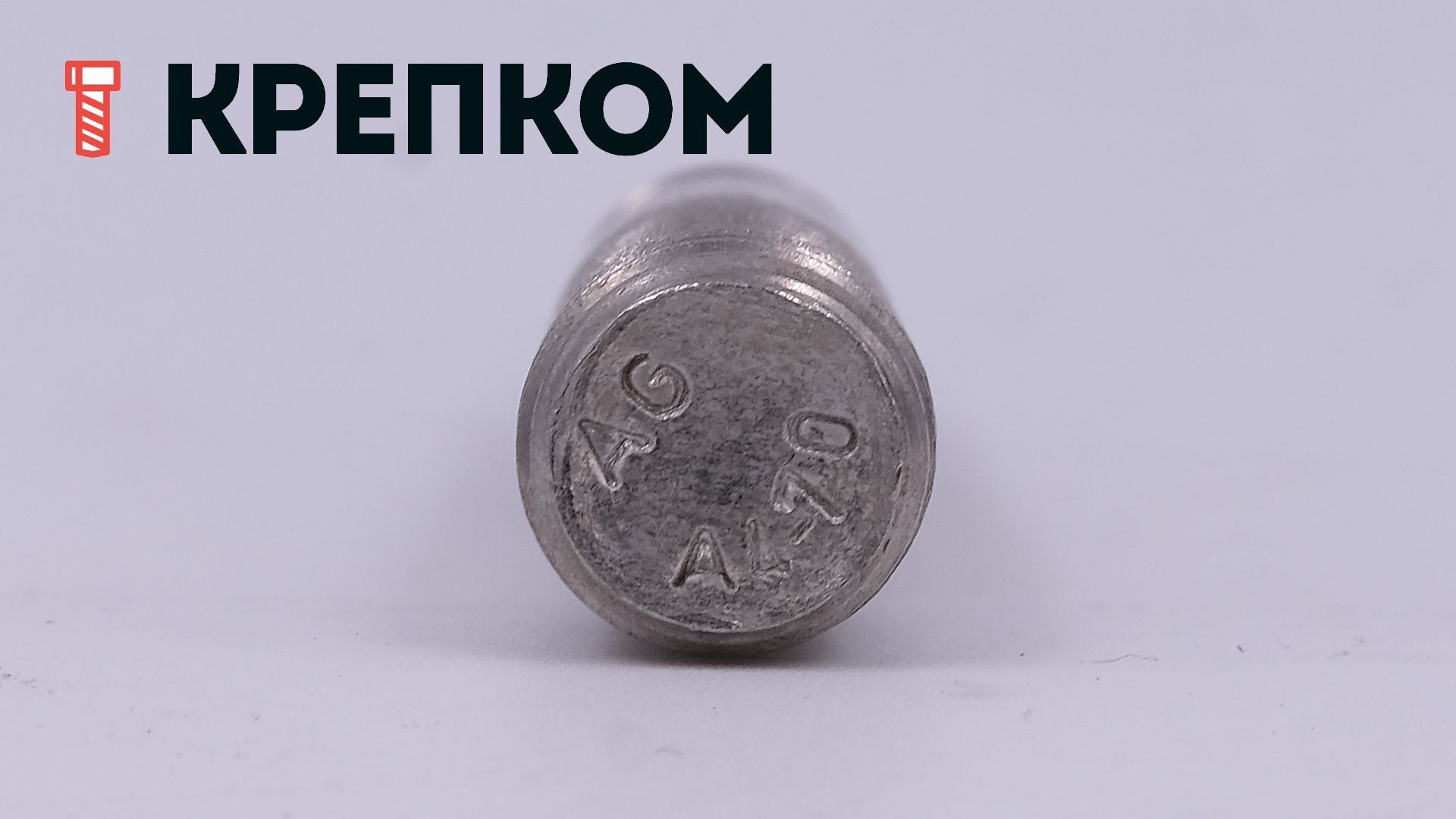

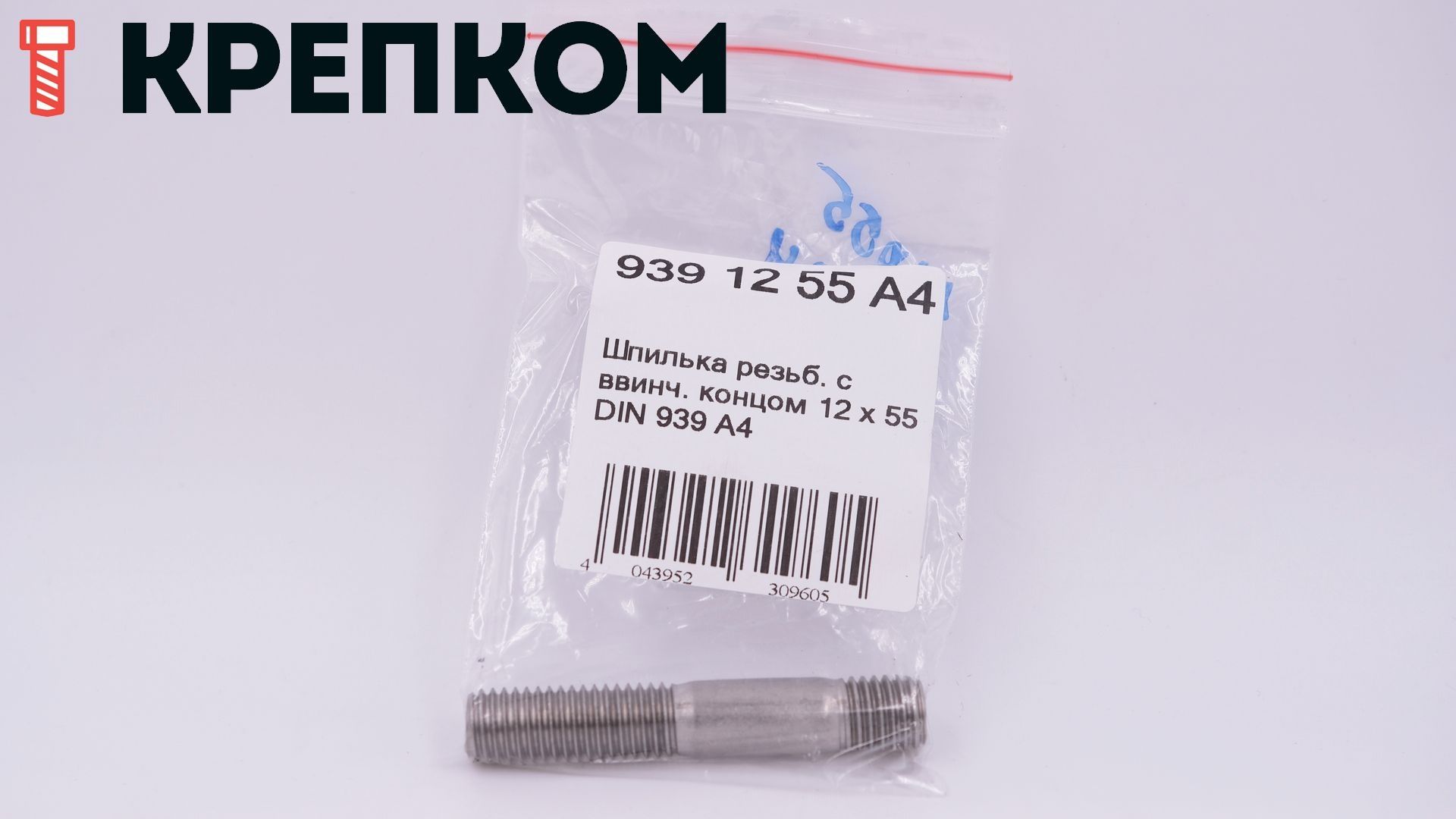

Для чугуна: 1,25d (DIN 939, ГОСТ 22034-76, ГОСТ 22035-76)
Чугун — материал хрупкий и неоднородный, имеет зернистую структуру. Чтобы компенсировать его меньшую прочность на смятие и срез, требуется большая площадь контакта резьбы. Поэтому длина ввинчиваемого конца увеличивается до 1,25d. Это предотвращает вырывание и разрушение края отверстия.
Стандарты:
- DIN 939
- ГОСТ 22034-76 (Класс точности В)
- ГОСТ 22035-76 (Класс точности А)
Для легких сплавов: 2d и 2,5d (DIN 835, DIN 940, ГОСТ 22038-76, ГОСТ 22039-76)
Алюминиевые, магниевые и другие легкие сплавы — мягкие и низкопрочные. Для надежной фиксации и распределения нагрузки по большей площади необходима максимальная длина ввинчиваемого конца — 2d. В некоторых случаях для особо ответственных соединений применяется длина 2,5d. Такая конструкция позволяет создать прочное соединение даже в «слабом» материале.
Стандарты:
- DIN 835 (2d) / ГОСТ 22038-76 (В) и ГОСТ 22039-76 (А)
- DIN 940 (2,5d) / ГОСТ 22040-76 (В) и ГОСТ 22041-76 (А)
В каждом стандарте приведена таблица, которая устанавливает допустимые минимальные и максимальные значения длины ввинчиваемого конца для каждого типоразмера шпильки. Эти значения жестко привязаны к номинальному диаметру резьбы и общей длине стержня.

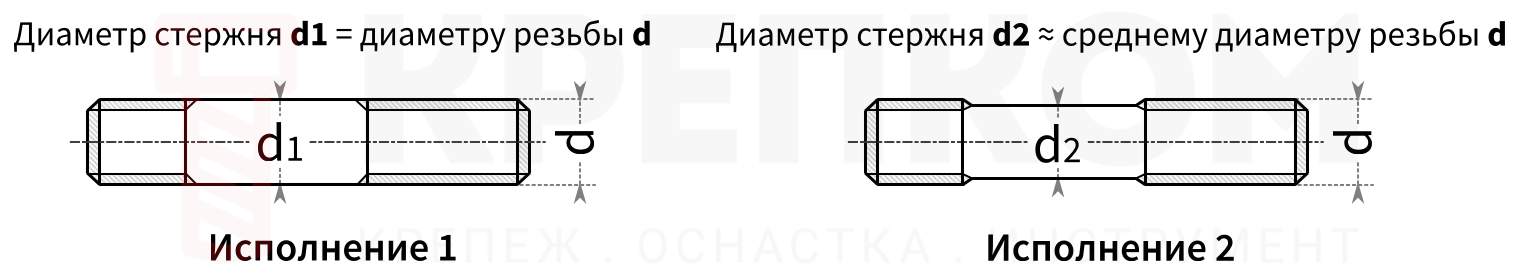

Классы точности А и В: когда важна каждая сотая?
В отечественных стандартах (ГОСТ) вы встретите обозначения классов точности А (повышенная) и В (нормальная).
- Класс А: более высокая точность изготовления, меньшие допуски на размеры.
- Класс В: более широкие производственные допуски, что удешевляет производство.
Когда какой выбирать?
- Класс А выбирайте для ответственных соединений, работающих в условиях вибрации и динамических нагрузок, где критически важна идеальная соосность и отсутствие перекосов (например, двигатели внутреннего сгорания, точное станкостроение, аэрокосмическая отрасль).
- Класс В — общее машиностроение, строительство, фланцевые соединения, ремонтные работы. Это самый массовый, доступный и востребованный вариант (используется примерно в 95% случаев).
Главное правило: если в чертеже или спецификации класс точности не указан явно, по умолчанию применяется шпилька с двойной резьбой класса точности В. Переплачивать за класс А стоит только при прямом требовании конструкторской документации.

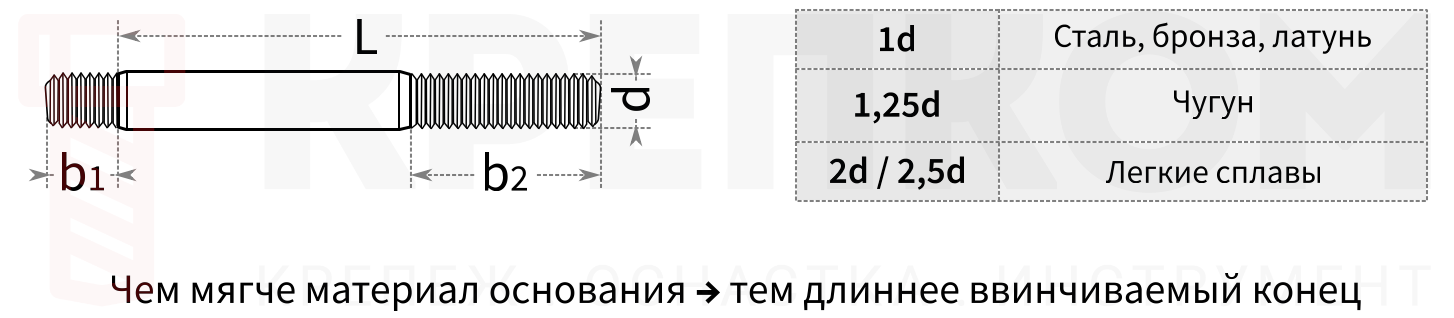

Размеры шпилек с ввинчиваемым концом
Согласно ГОСТ/DIN, размеры двухсторонней шпильки определяются следующими параметрами:
- d — номинальный диаметр резьбы, шаг (крупный, мелкий)
- L — длина шпильки БЕЗ ввинчиваемого конца
- b1 — длина посадочного (ввинчиваемого) конца
- b2 — длина гаечного конца (резьба под гайку)
Важно знать: цифра в маркировке — не полная длина шпильки, а длина стержня без ввинчиваемого конца (!).
Пример: если вы заказываете штангу М16 × 80 по ГОСТ 22034-76 (конец 1,25d), то:
- L = 80 мм (то, что указано в обозначении)
- b1 = 1,25 × 16 = 20 мм.
- Полная (фактическая) длина шпильки = L+ b1 = 80 + 20 = 100 мм
Как определяется длина гаечного конца b2?
b2 — это длина резьбовой части стержня (в пределах L), на которую навинчивается гайка.
Важно: длина гаечного конца (b2) не выбирается произвольно. Ее значение жестко задано таблицей стандарта для каждой комбинации диаметра d и длины L. Так для шпильки М16х80, b2 = 38 мм.
Как рассчитать требуемую длину (L) шпильки?
Длина L должна обеспечить прохождение стержня сквозь прикрепляемую деталь, установку шайбы, гайки и выступание резьбы.
Формула расчета: L расч =S+m+c+p, где
- S — толщина прикрепляемой детали (фланца, крышки).
- m — высота гайки (для стандартных гаек ≈0,8d).
- c — толщина шайбы (если применяется; если нет — 0).
- p — запас на выступание резьбы из-под гайки (обязательное требование, обычно 2–3 витка, ≈0,25d–0,3d).
После расчета полученное значение L расч нужно округлить в большую сторону до ближайшего значения из стандартного ряда длин шпилек.
Подробнее в нашей статье: «Руководство по резьбовым стержням (шпилькам)»

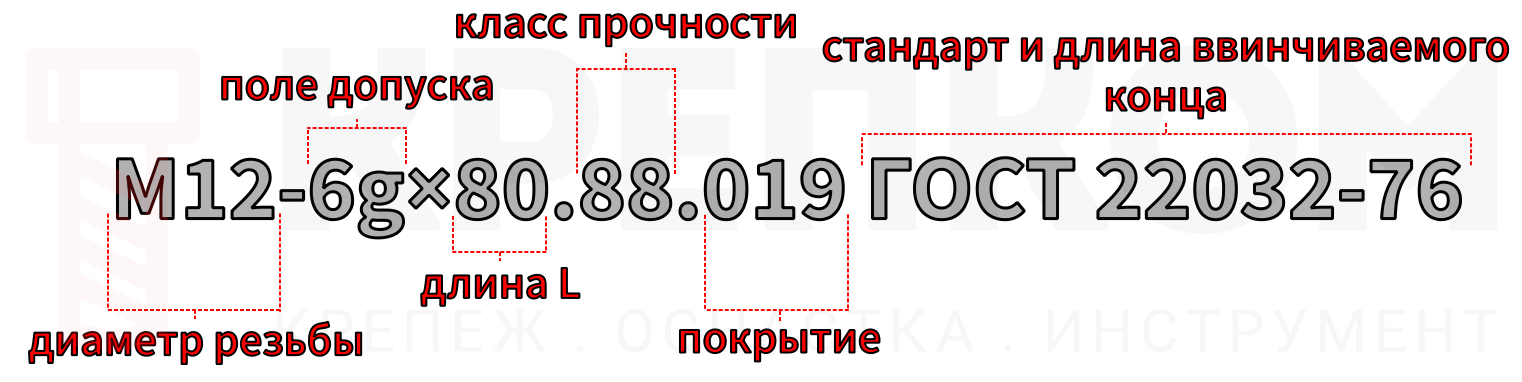

Как правильно читать маркировку шпильки (пример)
Разберем на классическом и самом полном примере:
Шпилька М12-6g×80.88.019 ГОСТ 22032-76
- М12 — номинальный диаметр метрической резьбы (12 мм), шаг крупный (не указывается). Для мелкого шага его значение проставляется через знак «×», например: M12 × 1,25 .
- 6g — поле допуска резьбы (стандартное для наружной резьбы). Если в чертеже просто «М12», поле допуска по умолчанию принимается как 6g.
- 80 — длина шпильки (L) в миллиметрах, без учета длины ввинчиваемого конца.
- 88 — класс прочности 8.8 (высокопрочная сталь, выдерживает высокие нагрузки). Если цифры нет, обычно подразумевается стандартный класс 4.8 или 5.8.
- 019 — условное обозначение защитного покрытия (01 - цинковое с хроматированием, толщина 9 мкм).
- ГОСТ 22032-76 — информирует, что длина ввинчиваемого конца составляет 1d (то есть 12 мм для резьбы М12). Класс точности — В (нормальная).
Материал и класс прочности
Выбор материала шпильки зависит от нагрузки и условий эксплуатации:
- Углеродистая сталь (класс прочности 5.8, 8.8, 10.9, 12.9): для стандартных машиностроительных задач. Чем выше класс, тем выше нагрузка. Для ответственных узлов (двигатели, прессы) берите 10.9 или 12.9.
- Нержавеющая сталь (А2, А4): для пищевой промышленности, химии, агрессивных сред и улицы. А4 (молибденсодержащая) выдержит даже морскую воду.
- Жаропрочные стали: для печей, выхлопных систем и котлов, где обычные болты «прикипают» намертво из-за температурных расширений.
Важно: шпилька должна сочетаться с гайками и шайбами соответствующего материала и класса прочности.
Читайте в предыдущей статье: «Нержавеющие стальные шпильки и их применение»
Практические примеры применения
Пример 1. Фланцевые соединения трубопроводов и насосов
Проблема: фланцы приходится регулярно разбирать для ревизии или очистки. Если использовать болты, то при частых откручиваниях резьба в самом фланце (или в корпусе насоса) быстро сотрется. Ремонт фланца — дорогое удовольствие.
Решение: ввинчиваемая шпилька (b1 = 1d), сталь 35Х или 40Х. Она вкручивается один раз (часто с использованием герметика или фиксатора резьбы). При разборке узла вы крутите только гайки. Износ резьбы компенсируется заменой самой шпильки, а не дорогостоящего корпуса.
Пример 2. Монтаж тяжелого оборудования на алюминиевые рамы
Проблема: нужно закрепить тяжелый электродвигатель или редуктор на раму из алюминиевого сплава. Алюминий мягкий, стандартной резьбы в 1 диаметр (1d) недостаточно — мотор просто вырвет из крепления при вибрации.
Решение: используем шпильку с b1 = 2d или 2,5d (например, по ГОСТ 22038 или ГОСТ 22039). Длинный ввинчиваемый конец распределяет нагрузку по глубокой резьбе, предотвращая срыв. Гладкая часть шпильки при этом точно центрирует деталь, не давая ей «гулять» при затяжке гайки.
Пример 3. Крепление в условиях высоких температур (выхлопные коллекторы, печи)
Проблема: при нагреве и остывании металла болты испытывают колоссальные термические напряжения и часто «прикипают» (закисают) в глухих отверстиях. Выкрутить такой болт без высверливания невозможно.
Решение: применение шпилек из жаропрочной стали (например, 20Х13 или 12Х18Н10Т). Их гладкий стержень работает как демпфер, компенсируя тепловое расширение. Перед вкручиванием резьбу обрабатывают медной или графитовой смазкой, что гарантирует легкий демонтаж даже после годов работы при 500°C.
Услуги от Крепком: Резка шпилек резьбовых и шпоночной стали
Практический алгоритм выбора (Чек-лист)
Чтобы исключить ошибки при проектировании или заказе, используйте этот алгоритм из 4 шагов:
1. Определите материал детали (куда будет вкручиваться шпилька).
- Сталь, бронза, латунь → 1d.
- Серый, ковкий чугун → 1,25d.
- Легкие сплавы → 2d или 2,5d.
2. Выберите шпильку по таблице (DIN, ГОСТ) в зависимости от требуемой длины ввинчиваемого конца.
3. Определите класс прочности шпильки (5.6, 5.8, 8.8, 10.9) в зависимости от механической нагрузки на соединение.
4. Выберите класс точности (А или В), исходя из требований к точности и бюджета.
Заключение
Главный вывод, который вы должны вынести: длина посадочного конца (b1) шпильки всегда зависит от материала базовой детали. Используйте наш пошаговый алгоритм, чтобы избежать срыва резьбы, переплаты за лишнюю обработку и преждевременного износа оборудования. Помните: правильная шпилька служит годами, а неправильная стоит ремонта всего узла.
