Конический вал в машиностроении требует точности посадки в сотые доли миллиметра, что обеспечивает безупречную центровку и полный контакт ступицы с конусом. Однако такая точность не прощает ошибок. Малейший просчет при сборке оборачивается двумя крайностями: либо узел начинает люфтить и быстро разбивает посадку, либо намертво прикипает, превращаясь в монолит, который не разобрать годами.
Применение сегментных шпонок на таких валах — единственный разумный выбор для передачи крутящего момента на конусе. Почему? Как её правильно установить, а потом — снять? И как добиться идеальной центровки? Разбираемся во всех тонкостях.
Почему именно сегментная? Анатомия идеального выбора
Прежде чем перейти к практике, давайте поймем теорию. Почему на конических валах призматическая шпонка — это почти всегда ошибка? Все просто. Паз под призматическую шпонку фрезеруется строго параллельно оси вращения. А конус — это наклонная поверхность. В итоге шпонка входит в паз ступицы не всей боковой гранью, а только одним углом. Результат:
- Колоссальная концентрация напряжений в одной точке.
- Быстрое смятие паза.
- Люфт и биение.

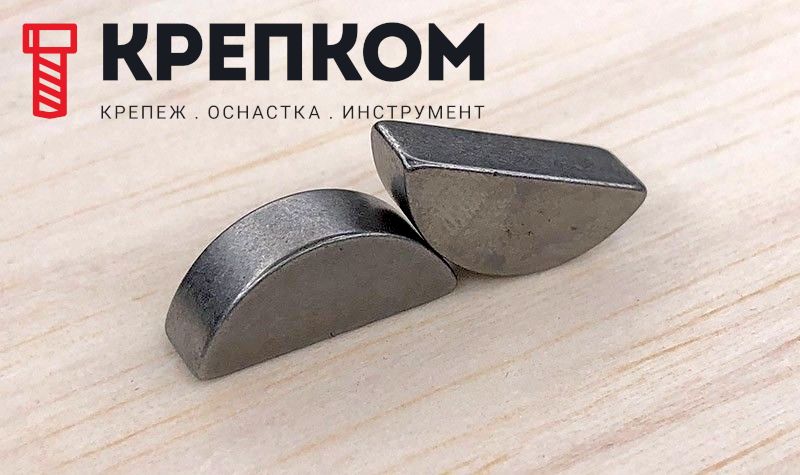

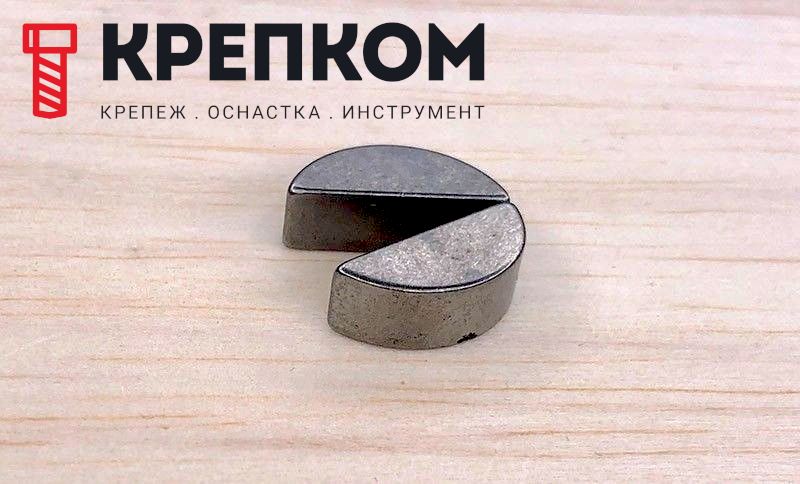

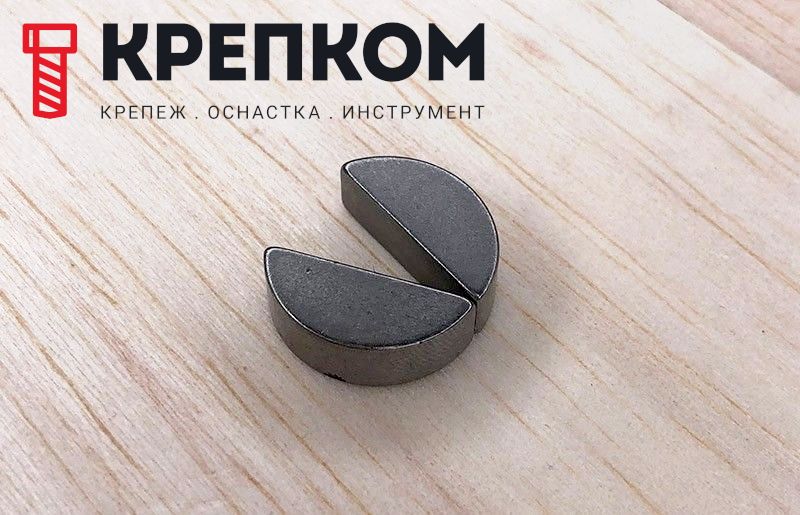

Сегментная шпонка (также известная как шпонка Вудраффа) — это единственный тип шпонки, который рекомендуется для конических валов. И на то есть веские причины.
Уникальное свойство — самоустановка

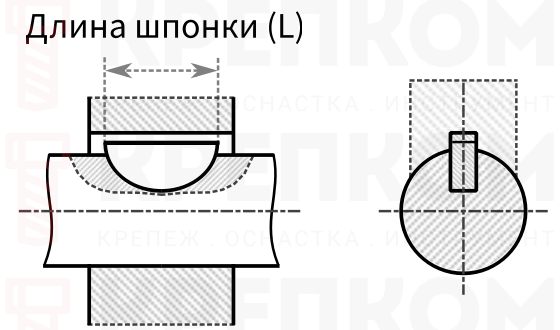

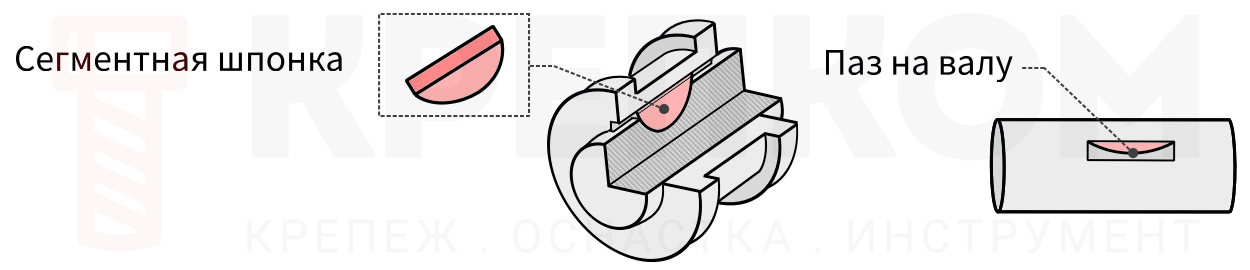

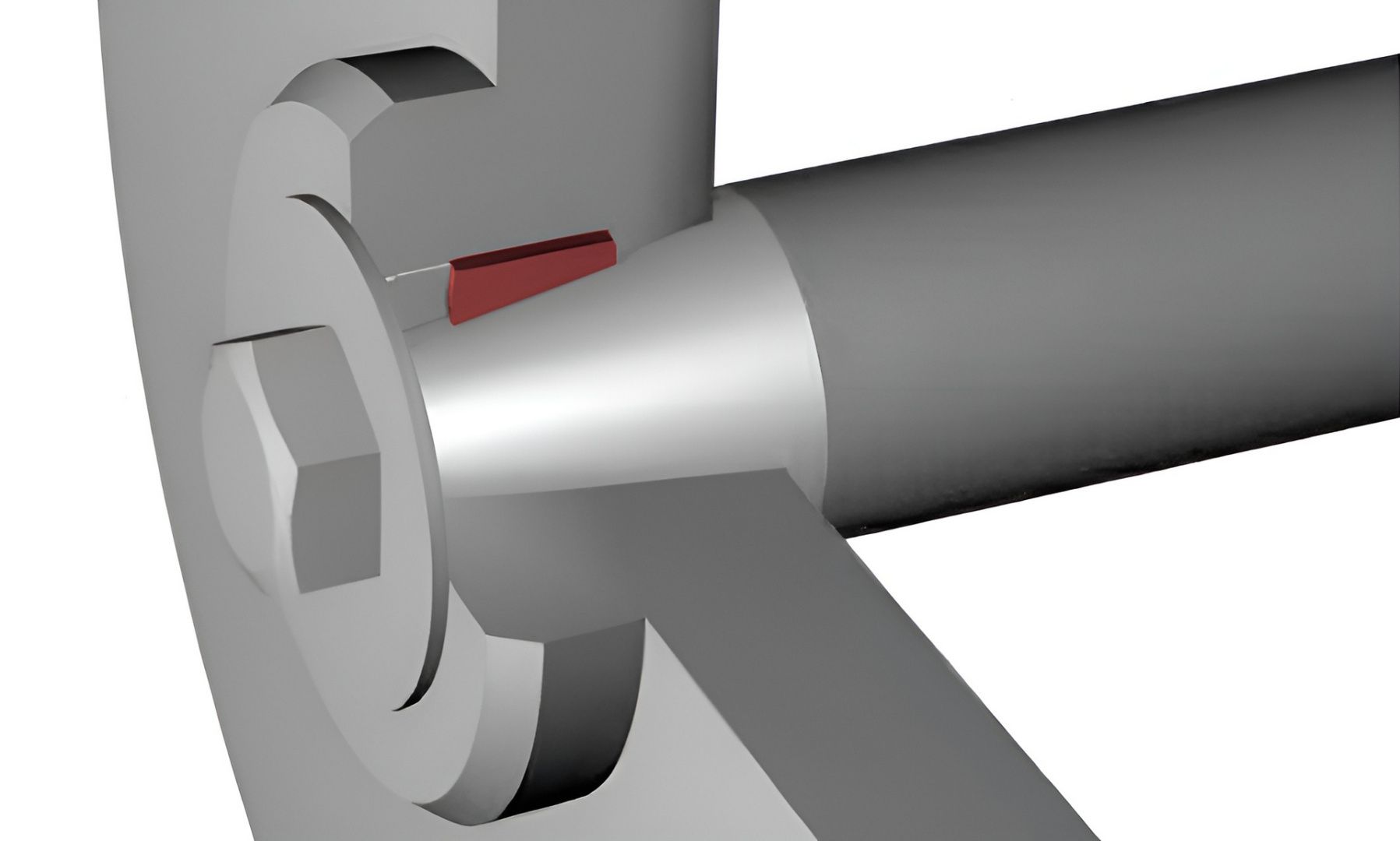

Суть самоустановки сегментной шпонки на коническом валу заключается в том, что её полукруглая форма позволяет автоматически занять положение, параллельное оси вала, а не поверхности конуса. Это происходит несмотря на то, что сам паз фрезеруется на наклонной конической поверхности.
Вот как это работает и почему это важно:
Механизм самоустановки
- Геометрическая свобода: в отличие от призматической шпонки с плоским основанием, сегментная шпонка имеет радиусную форму. Когда её вставляют в паз на конусе, она может слегка провернуться в своей круглой выемке.
- Автоматическое выравнивание: при надевании ступицы (которая также имеет коническое отверстие и шпоночный паз), шпонка под действием усилия затяжки сама «находит» положение, при котором ее верхняя плоскость становится параллельной оси вала. При этом она как бы приподнимается со стороны большего диаметра конуса и глубже уходит в паз со стороны меньшего.
Почему это важно?
- Обеспечение плотной посадки: самоустановка гарантирует, что шпонка будет плотно и одновременно контактировать боковыми гранями с пазами и вала, и ступицы. Это критически важно для правильной работы конического соединения, где главная цель — обеспечить центрирование и плотную посадку детали на конус.
- Предотвращение перекоса: если бы шпонка не могла самоустановиться и была жестко зафиксирована параллельно образующей конуса (вдоль его поверхности), она бы перекосилась в пазу ступицы и помешала бы правильной посадке. Самоустановка устраняет этот риск.
Таким образом, для конических валов самоустановка — это не просто удобство, а обязательное условие для создания работоспособного и точного соединения. Именно поэтому сегментные шпонки часто рекомендуются и применяются именно для конических концов валов.
Предупреждение! Но помните, что глубокий паз под сегментную шпонку значительно ослабляет вал — это ограничивает ее применение, особенно на полых валах и при высоких нагрузках.

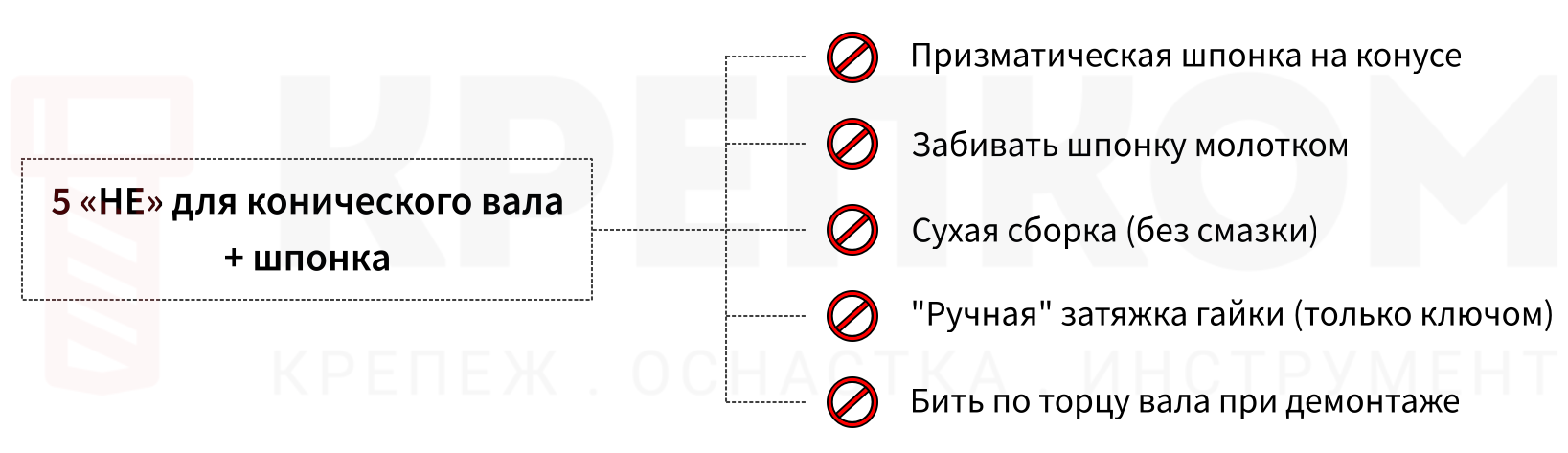

Монтаж: пошаговая инструкция без «сюрпризов»
Правильный монтаж — это 80% успеха. Разберём его по шагам.
Шаг 1. Подготовка паза на валу
Паз под сегментную шпонку фрезеруется специальной сегментной (дисковой) фрезой. Важно:
- Глубина паза должна соответствовать стандарту (обычно шпонка выступает над поверхностью вала на 15–30% своего диаметра).
- Дно паза должно быть чистым, без заусенцев и следов «зарезов» фрезы.
- Лайфхак: после фрезерования обязательно пройдитесь по краям паза шабером или мелким надфилем — снимите острые кромки. Именно они часто становятся причиной трещин в шпонке при сборке.
Шаг 2. Установка шпонки в вал
Сегментная шпонка должна входить в паз вала свободно, без натяга. В этом ее принципиальное отличие от призматической шпонки, которую в паз вала загоняют с натягом или даже запрессовывают. Но если она болтается — паз разбит, и это брак. Если не лезет — проверьте размеры.
- Перед установкой смажьте паз и шпонку монтажной пастой (например, на основе дисульфида молибдена) или хотя бы моторным маслом. Это спасет вас при демонтаже.
- Шпонка должна сидеть в пазу без люфта, но и не быть «вбитой» — ее можно вынуть пальцами.
Шаг 3. Посадка детали на конус
Самый ответственный момент. Конусная посадка должна быть контактной — ступица прилегает к валу не менее чем на 70–80% площади.
Порядок действий:
- Обезжирьте конус вала и отверстие ступицы (ацетон или специальный очиститель).
- Нанесите на конус тонкий слой фиксатора резьбы средней прочности (Loctite 638 или аналоги) — если конструкция предполагает долговременную работу без частых разборок. Для часто снимаемых деталей — только смазку.
- Наденьте ступицу на вал, совместив паз ступицы с шпонкой.
- Не бейте кувалдой! Используйте мягкую выколотку (медную, латунную, полимерную) или специальный съёмник-насадку.
- Затяните гайку на конце вала динамометрическим ключом с усилием, указанным в документации. Именно гайка создаёт осевое усилие, которое «зажимает» конусную посадку.
Важно: при затяжке гайки шпонка не должна воспринимать осевую нагрузку — она работает только на срез от крутящего момента. Осевое усилие должно гаситься торцом ступицы о бурт вала или гайку.
Демонтаж: как не убить вал и ступицу
Вот тут начинается настоящая боль. Конусная посадка + шпонка + время + грязь = «намертво». Но есть проверенные методы.
Метод 1. Штатный (если предусмотрен)
На многих ступицах есть резьбовые отверстия для съемника. Вкручиваете болты съемника, они упираются в торец вала и плавно стягивают ступицу. Красиво, безопасно, но медленно.
Метод 2. Нагрев ступицы
Если съемника нет — нагревайте ступицу промышленным феном или газовой горелкой (с осторожностью!). Коэффициент теплового расширения стали позволит «отпустить» посадку.
- Температура нагрева: 150–250 °C (контролируйте пирометром).
- Греть нужно равномерно, по кругу, чтобы не было локальных деформаций.
- Параллельно можно постукивать по ступице через выколотку.
Никогда не грейте вал! Он должен оставаться холодным — иначе вы получите обратный эффект, и ступица сядет еще плотнее.
Метод 3. Гидравлический (для тяжелых случаев)
В профессиональных мастерских используют гидравлические съёмники с масло-нагнетательными каналами. Масло под высоким давлением (до 400 МПа) подаётся в зону контакта конуса, создаёт масляную плёнку, и ступица «всплывает». Метод дорогой, но спасает валы стоимостью в миллионы.
Что делать со шпонкой?
После снятия ступицы шпонка часто остается в пазу вала. Не ковыряйте ее отверткой! Вы поцарапаете вал. Используйте:
- Специальный боковой съёмник для сегментных шпонок.
- Еще проще: ее можно удалить легким ударом по концу, в отличие от призматической.
- Если шпонка «прикипела» — капните WD-40, подождите 10 минут и повторите.
Центровка: кто отвечает за точность?
При монтаже на конический вал сегментная шпонка не центрирует устанавливаемую деталь. Это важный момент. Соединение вал-ступица на конусе является самоцентрирующимся. Центрирование происходит по самой конической поверхности вала и сопрягаемой детали. Шпонка лишь фиксирует их от проворота.
